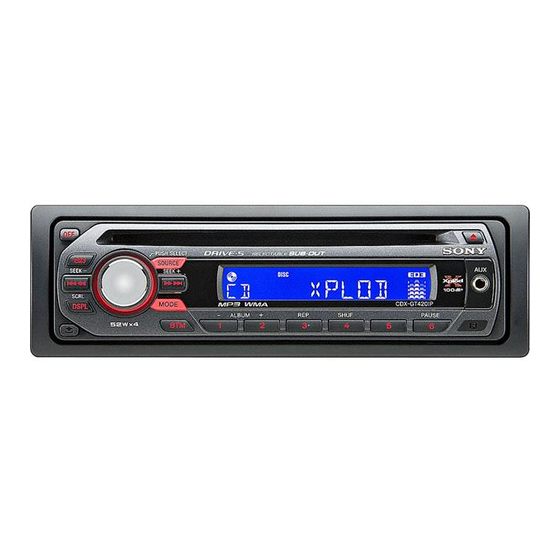

Sony CDX-GT420IP - FM/AM CD-soittimen asennus ja liitännät

Varoitukset

• Tämä laite on suunniteltu vain negatiiviselle maadoitukselle (maalle) 12 V DC -käyttöön.
• Älä laita johtoja ruuvin alle tai liikkuviin osiin (esim. istuimen kiskoihin).
• Ennen liitäntöjen tekemistä, katkaise auton virta oikosulkujen välttämiseksi.
• Liitä keltainen ja punainen virransyöttöjohto vasta, kun kaikki muut johdot on liitetty.
• Vedä kaikki maadoitusjohdot (maa) yhteiseen maadoituspisteeseen (maa).
• Varmista, että eristät kaikki löysät, kytkemättömät johdot sähköteipillä turvallisuuden vuoksi.
• Optisten instrumenttien käyttö tämän tuotteen kanssa lisää silmävaaraa.

Huomautuksia virtajohdosta (keltainen)

• Kun liität tämän laitteen yhdessä muiden stereokomponenttien kanssa, kytketyn autopiirin nimellisarvon on oltava korkeampi kuin kunkin komponentin sulakkeen summa.
• Kun autopiirejä ei ole luokiteltu riittävän korkeiksi, liitä laite suoraan akkuun.

iPod on Apple Inc:n tavaramerkki, joka on rekisteröity Yhdysvalloissa ja muissa maissa.

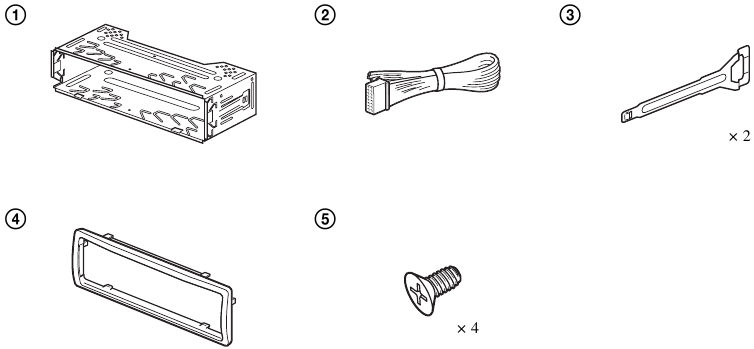

Osaluettelo

• Luettelon numerot viittaavat ohjeisiin.


• Kiinnike ja suojakaulus on kiinnitetty laitteeseen ennen toimitusta. Ennen laitteen asennusta, käytä vapautusavaimia poistaaksesi kiinnikkeen ja suojakauluksen laitteesta. Katso lisätietoja kohdasta "Suojakauluksen ja kiinnikkeen poistaminen ( )" arkin kääntöpuolella.
• Säilytä vapautusavaimet myöhempää käyttöä varten, koska niitä tarvitaan myös, jos poistat laitteen autostasi.

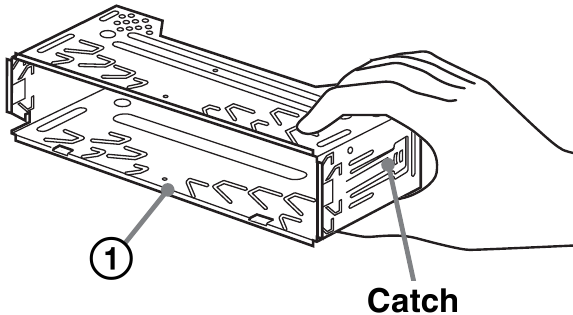

Käsittele kiinnikettä varovasti välttääksesi sormien loukkaantumisen.

Huomautus
Ennen asennusta, varmista, että kiinnikkeen molemmilla puolilla olevat salvat on taivutettu sisäänpäin 2 mm (³/32 tuumaa). Jos salvat ovat suorat tai taivutettu ulospäin, laitetta ei asenneta turvallisesti ja se voi ponnahtaa ulos.

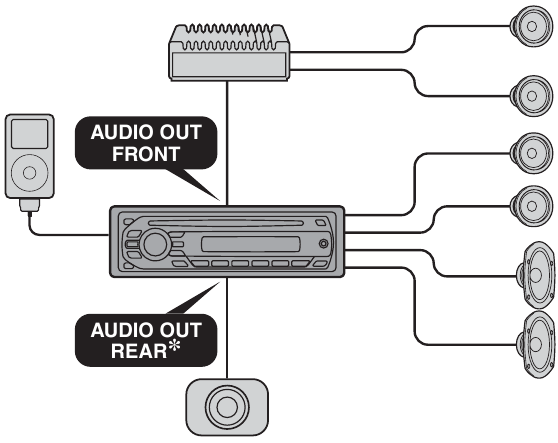

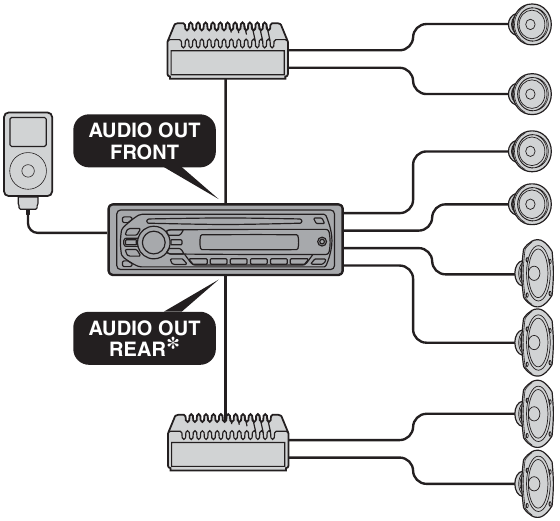

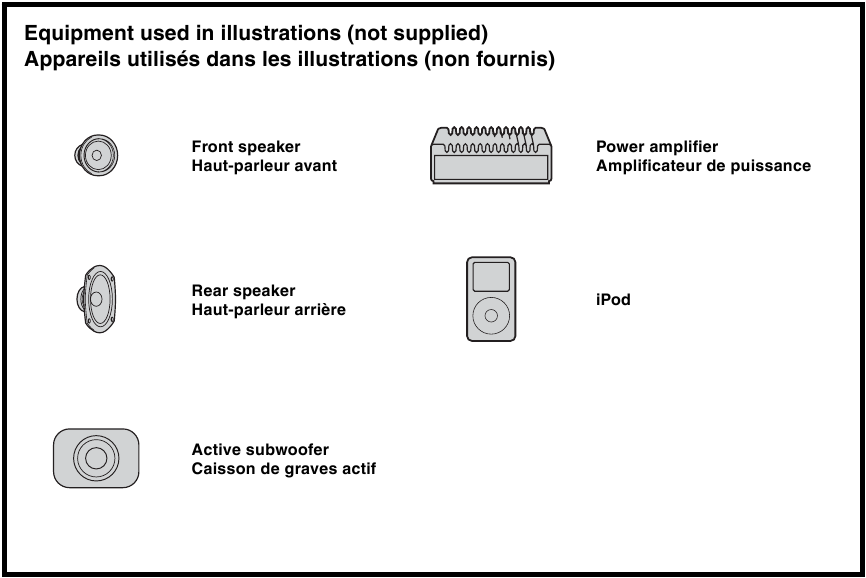

Liitäntäesimerkki

* AUDIO OUT SUB/REAR

Huomautuksia

• Varmista, että liität maadoitusjohdon (maa) ennen vahvistimen liittämistä.
• Hälytysääni kuuluu vain, jos sisäänrakennettua vahvistinta käytetään.

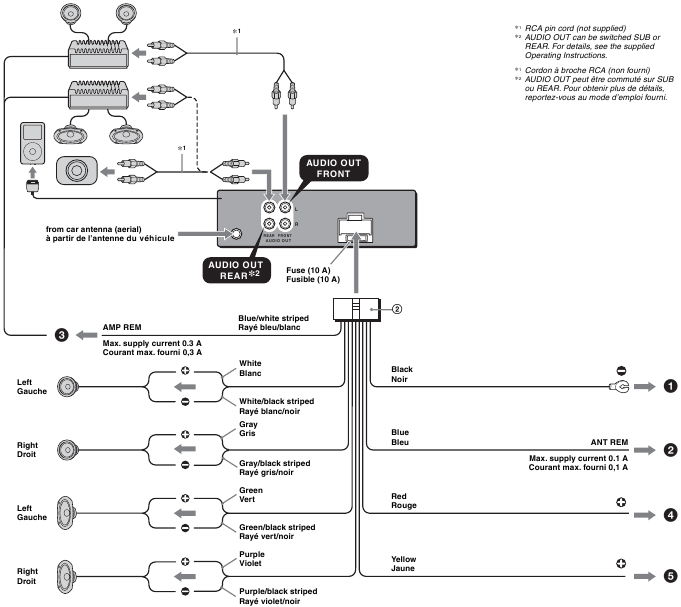

Kytkentäkaavio

* 1 RCA-nastajohto (ei sisälly toimitukseen)
* 2 AUDIO OUT voidaan vaihtaa SUB- tai REAR-tilaan. Katso lisätietoja mukana toimitetuista käyttöohjeista.

1. Auton metallipinnalle
   Liitä ensin musta maadoitusjohto (maa), sitten keltaiset ja punaiset virransyöttöjohdot.
2. Tehoantennin (ilma) ohjausjohtoon tai antennin (ilma) tehostimen virransyöttöjohtoon

Huomautuksia

• Tätä johtoa ei tarvitse liittää, jos autossa ei ole tehoantennia (ilma) tai antennin (ilma) tehostinta, tai jos käytössä on manuaalisesti käytettävä teleskooppiantenni (ilma).
• Kun autossasi on sisäänrakennettu FM/AM-antenni (ilma) takalasi/sivulasissa, katso "Huomautuksia ohjaus- ja virransyöttöjohdoista".

3. Valinnaisen tehovahvistimen AMP REMOTE IN -liitäntään
   Tämä liitäntä on tarkoitettu vain vahvistimille. Minkä tahansa muun järjestelmän liittäminen voi vahingoittaa laitetta.
4. +12 V:n virtaliittimeen, joka on jännitteinen virtalukon lisävarusteasennossa

Huomautuksia

• Jos lisävarusteasentoa ei ole, liitä +12 V:n virtaan (akku) liittimeen, joka on jännitteinen koko ajan.
  Varmista, että liität mustan maadoitusjohdon (maa) ensin auton metallipinnalle.
• Kun autossasi on sisäänrakennettu FM/AM-antenni (ilma) takalasi/sivulasissa, katso "Huomautuksia ohjaus- ja virransyöttöjohdoista".

5. +12 V:n virtaliittimeen, joka on jännitteinen koko ajan
   Varmista, että liität mustan maadoitusjohdon (maa) ensin auton metallipinnalle.

Huomautuksia ohjaus- ja virransyöttöjohdoista

• Tehoantennin (ilma) ohjausjohto (sininen) syöttää +12 V DC:tä, kun käynnistät virittimen.
• Kun autossasi on sisäänrakennettu FM/AM-antenni (ilma) takalasi/sivulasissa, liitä tehoantennin (ilma) ohjausjohto (sininen) tai lisävarusteen virransyöttöjohto (punainen) olemassa olevan antennin (ilma) tehostimen virtaliittimeen. Kysy lisätietoja jälleenmyyjältäsi.
• Tehoantennia (ilma) ilman relekoteloa ei voida käyttää tämän laitteen kanssa.

Muistin säilytysliitäntä
Kun keltainen virransyöttöjohto on kytketty, muistipiirille syötetään aina virtaa, vaikka virtalukko olisi kytketty pois päältä.

Huomautuksia kaiutinliitännästä

• Ennen kaiuttimien liittämistä, katkaise laitteesta virta.
• Käytä kaiuttimia, joiden impedanssi on 4–8 ohmia ja joilla on riittävä tehonkäsittelykapasiteetti vaurioiden välttämiseksi.
• Älä liitä kaiutinliittimiä auton runkoon tai liitä oikean kaiuttimen liittimiä vasemman kaiuttimen liittimiin.
• Älä liitä tämän laitteen maadoitusjohtoa (maa) kaiuttimen negatiiviseen (–) liittimeen.
• Älä yritä liittää kaiuttimia rinnakkain.
• Liitä vain passiivikaiuttimia. Aktiivikaiuttimien (joissa on sisäänrakennetut vahvistimet) liittäminen kaiutinliittimiin voi vahingoittaa laitetta.
• Toimintahäiriön välttämiseksi, älä käytä autoon asennettuja sisäänrakennettuja kaiutinjohtoja, jos laitteella on yhteinen negatiivinen (–) johto oikealle ja vasemmalle kaiuttimelle.
• Älä liitä laitteen kaiutinjohtoja toisiinsa.

Huomautus liitännästä
Jos kaiutin ja vahvistin eivät ole kytketty oikein, näytössä näkyy "FAILURE" (VIKA). Varmista tässä tapauksessa, että kaiutin ja vahvistin on kytketty oikein.

Varotoimet

• Valitse asennuspaikka huolellisesti, jotta laite ei häiritse normaalia ajamista.
• Vältä laitteen asentamista paikkoihin, joissa on pölyä, likaa, liiallista tärinää tai korkeita lämpötiloja, kuten suorassa auringonvalossa tai lämmityskanavien lähellä.
• Käytä vain mukana toimitettuja asennustarvikkeita turvallisen ja varman asennuksen varmistamiseksi.

Asennuskulman säätö
Säädä asennuskulma alle 45°.

Suojakauluksen ja kiinnikkeen poistaminen

Ennen laitteen asentamista, poista suojakaulus ja kiinnike laitteesta.

Poista suojakaulus

1. Kytke vapautusavaimet yhdessä suojakauluksen kanssa.

2. Vedä vapautusavaimet ulos poistaaksesi suojakauluksen .

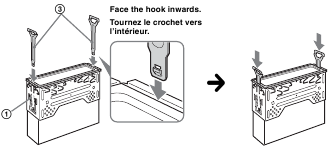

Poista kiinnike

1. Työnnä molemmat vapautusavaimet yhdessä laitteen ja kiinnikkeen väliin, kunnes ne napsahtavat.

2. Vedä kiinnikettä alaspäin ja vedä sitten laitetta ylöspäin erottaaksesi sen.


Asennusesimerkki

Asennus kojelautaan

Huomautuksia

• Taivuta näitä kynsiä ulospäin tiukan istuvuuden varmistamiseksi, tarvittaessa.

• Varmista, että suojakauluksen 4 salpaa on kunnolla kiinni laitteen aukoissa.


iPodin asennus

Huomautuksia

• Varmista, että iPod on sijoitettu paikkaan, jossa se ei estä ajamista, kuten auton hansikaslokeroon jne.
• Telakkaliittimen kaapelin pituus on 1,22 m (4,0 jalkaa). Asenna iPod telakkaliittimen kaapelin ulottuville.

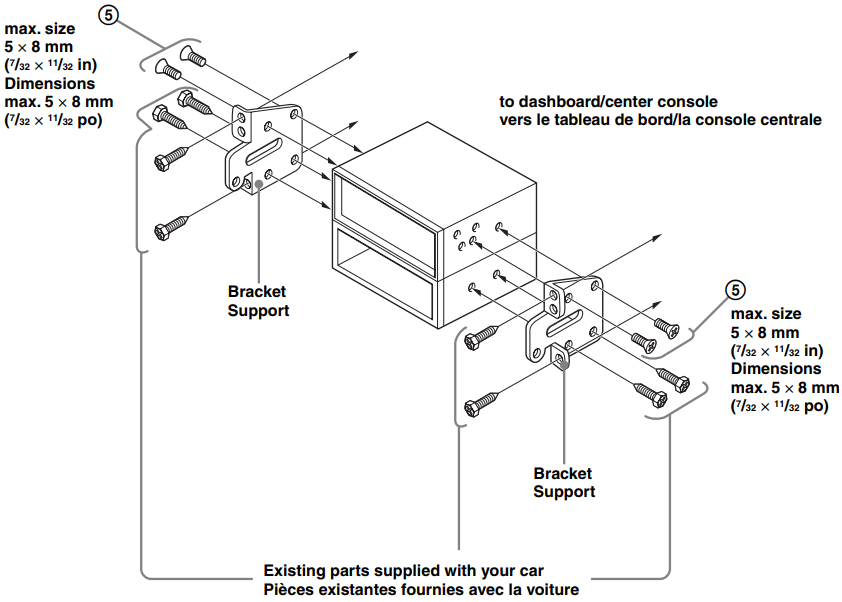

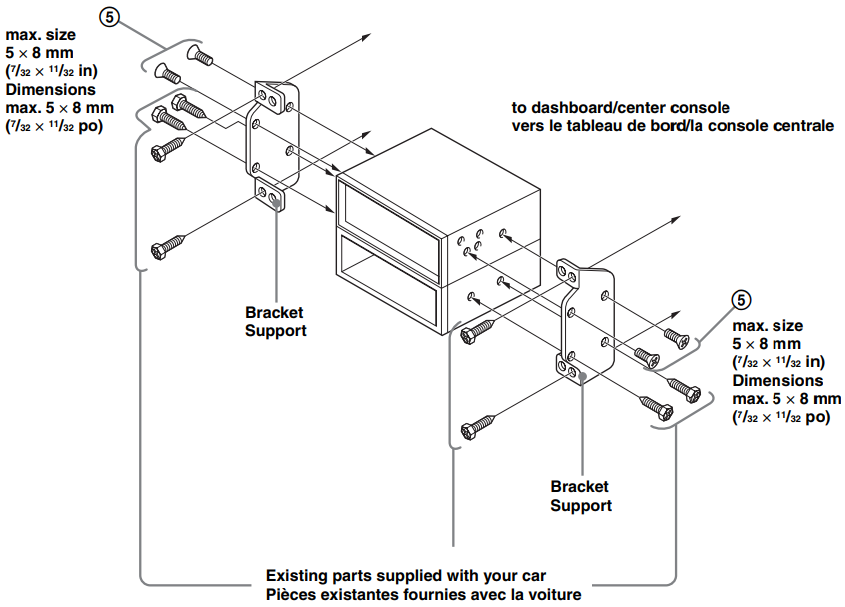

Laitteen asentaminen japanilaiseen autoon

Et ehkä pysty asentamaan tätä laitetta joihinkin japanilaisiin automerkkeihin. Ota tässä tapauksessa yhteyttä Sony-jälleenmyyjääsi.

TOYOTA

NISSAN

Huomautus
Toimintahäiriöiden välttämiseksi, asenna vain mukana toimitetuilla ruuveilla .

Etupaneelin irrottaminen ja kiinnittäminen

Irrota etupaneeli ennen laitteen asentamista.

Irrottaminen

Ennen etupaneelin irrottamista, muista painaa . Paina ja vedä se irti itseesi päin.

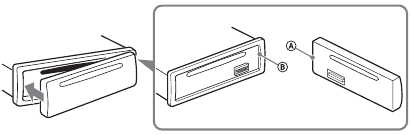

Kiinnittäminen

Kytke etupaneelin osa laitteen osaan , kuten kuvassa, ja työnnä vasen puoli paikalleen, kunnes se napsahtaa.

Varoitus, jos autosi virtalukossa ei ole ACC-asentoa

Muista asettaa Auto Off (Automaattinen virrankatkaisu) -toiminto. Katso lisätietoja mukana toimitetuista käyttöohjeista.
Laite sammuu kokonaan ja automaattisesti asetetun ajan kuluttua laitteen sammuttamisesta, mikä estää akun tyhjenemisen.
Jos et aseta Auto Off (Automaattinen virrankatkaisu) -toimintoa, pidä painettuna , kunnes näyttö katoaa joka kerta, kun sammutat virran.
