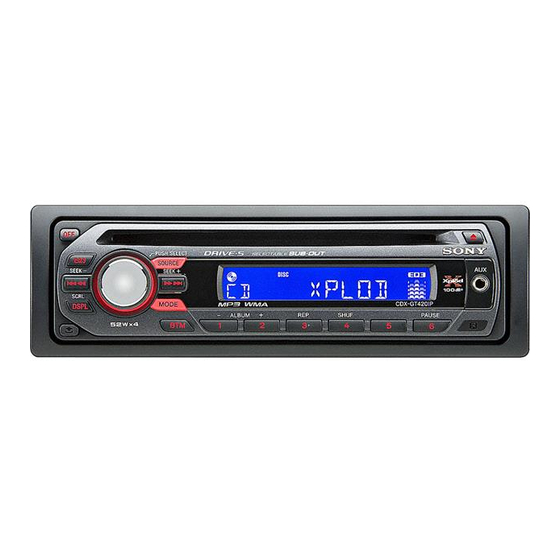

Sony CDX-GT420IP - Installasjon og tilkoblinger for FM/AM CD-spiller

Forsiktighetsregler

• Denne enheten er kun designet for negativ jord (jord) 12 V DC drift.
• Pass på at ledningene ikke kommer under en skrue eller blir fanget i bevegelige deler (f.eks. seteskinner).
• Før du foretar tilkoblinger, slå av bilens tenning for å unngå kortslutninger.
• Koble de gule og røde strømforsyningsledningene først etter at alle andre ledninger er koblet til.
• Før alle jordledninger til et felles jordingspunkt.
• Sørg for å isolere eventuelle løse, frakoblede ledninger med elektrisk tape for sikkerhets skyld.
• Bruk av optiske instrumenter med dette produktet vil øke faren for øyeskader.

Merknader om strømforsyningsledningen (gul)

• Når du kobler denne enheten i kombinasjon med andre stereokomponenter, må den tilkoblede bilkretsens verdi være høyere enn summen av hver komponents sikring.
• Når ingen bilkretser er vurdert høyt nok, koble enheten direkte til batteriet.

iPod er et varemerke for Apple Inc., registrert i USA og andre land.

Deleliste

• Tallene i listen er knyttet til de i instruksjonene.


• Festet og beskyttelseskraven er festet til enheten før forsendelse. Før du monterer enheten, bruk utløserknappene for å fjerne festet og beskyttelseskraven fra enheten. For detaljer, se "Fjerne beskyttelseskraven og festet ( )" på baksiden av arket.
• Ta vare på utløserknappene for fremtidig bruk, da de også er nødvendige hvis du fjerner enheten fra bilen din.

Håndter festet forsiktig for å unngå å skade fingrene dine.

Merk
Før installasjon, sørg for at låsene på begge sider av festet er bøyd innover 2 mm (³/32 tommer). Hvis låsene er rette eller bøyd utover, vil ikke enheten installeres sikkert og kan springe ut.

Eksempel på tilkobling

* AUDIO OUT SUB/REAR

Merknader

• Sørg for å koble til jordledningen før du kobler til forsterkeren.
• Alarmen vil bare høres hvis den innebygde forsterkeren brukes.

Tilkoblingsskjema

* 1 RCA-pinnekabel (ikke inkludert)
* 2 AUDIO OUT kan byttes SUB eller REAR. For detaljer, se den medfølgende bruksanvisningen.

1. Til en metalloverflate på bilen
   Koble først til den svarte jordledningen, og koble deretter til de gule og røde strømforsyningsledningene.
2. Til strømantenne (antenne) kontrollledning eller strømforsyningsledning til antenne (antenne) forsterker

Merknader

• Det er ikke nødvendig å koble til denne ledningen hvis det ikke er noen strømantenne (antenne) eller antenne (antenne) forsterker, eller med en manuelt betjent teleskopantenne (antenne).
• Når bilen din har en innebygd FM/AM-antenne (antenne) i bak-/sideglasset, se "Merknader om kontroll- og strømforsyningsledningene."

3. Til AMP REMOTE IN på en valgfri effektforsterker
   Denne tilkoblingen er kun for forsterkere. Tilkobling av et annet system kan skade enheten.
4. Til +12 V strømkontakt som er aktivert i tilbehørsposisjonen til tenningsbryteren

Merknader

• Hvis det ikke er noen tilbehørsposisjon, koble til +12 V strøm (batteri) kontakten som er aktivert til enhver tid.
  Sørg for å koble den svarte jordledningen til en metalloverflate på bilen først.
• Når bilen din har en innebygd FM/AM-antenne (antenne) i bak-/sideglasset, se "Merknader om kontroll- og strømforsyningsledningene."

5. Til +12 V strømkontakt som er aktivert til enhver tid
   Sørg for å koble den svarte jordledningen til en metalloverflate på bilen først.

Merknader om kontroll- og strømforsyningsledningene

• Strømantenne (antenne) kontrollledningen (blå) leverer +12 V DC når du slår på tuneren.
• Når bilen din har innebygd FM/AM-antenne (antenne) i bak-/sideglasset, koble strømantenne (antenne) kontrollledningen (blå) eller tilbehørets strømforsyningsledning (rød) til strømkontakten til den eksisterende antenne (antenne) forsterkeren. For detaljer, kontakt din forhandler.
• En strømantenne (antenne) uten reléboks kan ikke brukes med denne enheten.

Minnebevaringstilkobling
Når den gule strømforsyningsledningen er koblet til, vil strøm alltid tilføres minnekretsen selv når tenningsbryteren er slått av.

Merknader om høyttalertilkobling

• Før du kobler til høyttalerne, slå av enheten.
• Bruk høyttalere med en impedans på 4 til 8 ohm, og med tilstrekkelig effekthåndteringskapasitet for å unngå skade.
• Ikke koble høyttalerterminalene til bilens chassis, eller koble terminalene til høyre høyttalere med de til venstre høyttaler.
• Ikke koble jordledningen til denne enheten til den negative (–) terminalen på høyttaleren.
• Ikke forsøk å koble høyttalerne i parallell.
• Koble kun til passive høyttalere. Tilkobling av aktive høyttalere (med innebygde forsterkere) til høyttalerterminalene kan skade enheten.
• For å unngå funksjonsfeil, ikke bruk de innebygde høyttalerledningene som er installert i bilen din hvis enheten deler en felles negativ (–) ledning for høyre og venstre høyttalere.
• Ikke koble enhetens høyttalerledninger til hverandre.

Merknad om tilkobling
Hvis høyttaler og forsterker ikke er koblet til riktig, vises "FAILURE" (FEIL) i displayet. I dette tilfellet, sørg for at høyttaleren og forsterkeren er koblet til riktig.

Forholdsregler

• Velg installasjonsstedet nøye slik at enheten ikke forstyrrer normal kjøring.
• Unngå å installere enheten i områder som er utsatt for støv, smuss, overdreven vibrasjon eller høye temperaturer, for eksempel i direkte sollys eller nær varmeovnskanaler.
• Bruk kun den medfølgende monteringsmaskinvaren for en sikker og trygg installasjon.

Justering av monteringsvinkel
Juster monteringsvinkelen til mindre enn 45°.

Fjerne beskyttelseskraven og festet

Før du installerer enheten, fjern beskyttelseskraven og festet fra enheten.

Fjerne beskyttelseskraven

1. Sett utløserknappene sammen med beskyttelseskraven .

2. Trekk ut utløserknappene for å fjerne beskyttelseskraven .


Fjerne festet

1. Sett begge utløserknappene sammen mellom enheten og festet til de klikker.

2. Trekk ned festet , og trekk deretter opp enheten for å skille dem.


Monteringseksempel

Installasjon i dashbordet

Merknader

• Bøy disse klørne utover for en stram passform, om nødvendig.

• Sørg for at de 4 låsene på beskyttelseskraven er riktig festet i sporene på enheten.


Installasjon av iPod

Merknader

• Sørg for at iPoden er plassert der kjøringen ikke hindres, for eksempel hanskerommet i bilen, osv.
• Lengden på dokkingkontaktkabelen er 1,22 m (4,0 fot). Installer iPoden innenfor rekkevidden til dokkingkontaktkabelen.

Montering av enheten i en japansk bil

Du kan kanskje ikke installere denne enheten i noen japanske bilmerker. I et slikt tilfelle, kontakt din Sony-forhandler.

TOYOTA

NISSAN

Merk
For å forhindre funksjonsfeil, installer kun med de medfølgende skruene .

Hvordan ta av og feste frontpanelet

Før du installerer enheten, ta av frontpanelet.

For å ta av

Før du tar av frontpanelet, sørg for å trykke på . Trykk på , og trekk den av mot deg.

For å feste

Sett del av frontpanelet i del av enheten, som illustrert, og skyv venstre side på plass til den klikker.

Advarsel hvis bilens tenning ikke har ACC-posisjon

Sørg for å stille inn Auto Off-funksjonen. For detaljer, se den medfølgende bruksanvisningen.
Enheten vil slå seg helt av automatisk i den innstilte tiden etter at enheten er slått av, noe som forhindrer batteritømming.
Hvis du ikke stiller inn Auto Off-funksjonen, trykk og hold til displayet forsvinner hver gang du slår av tenningen.
