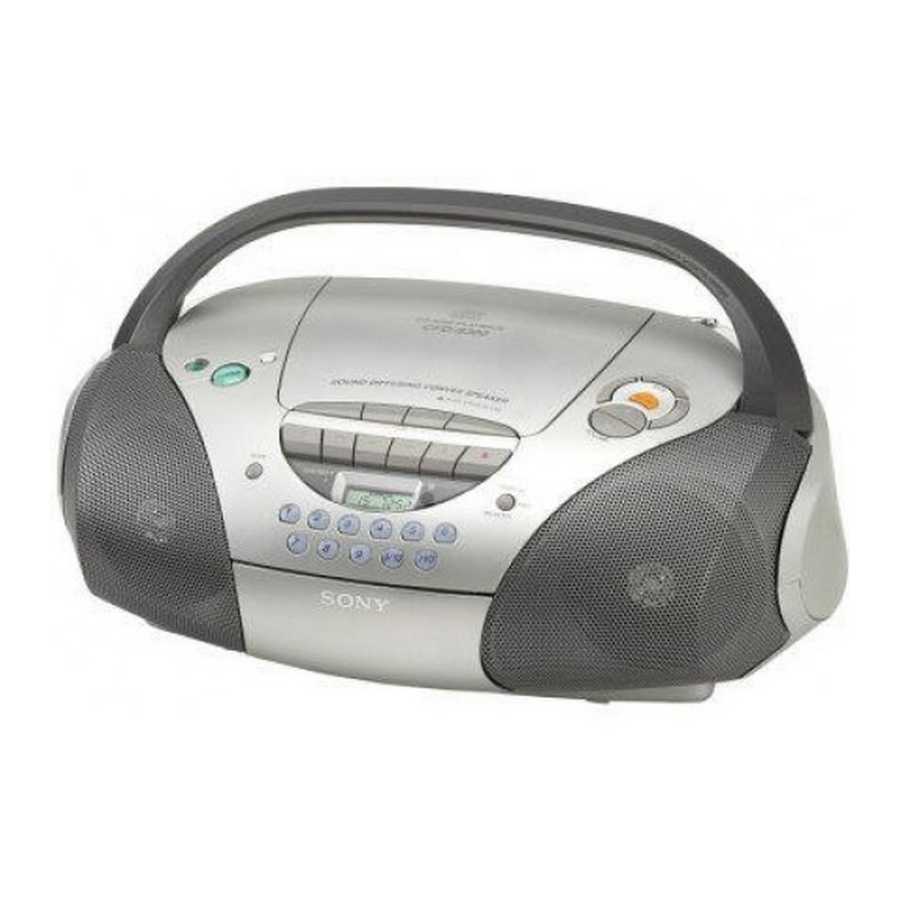

Sony CFD-S300, CFD-S300L - CD Radio Cassette-Corder Manual

Strømkilder

Koble til strømledningen eller sett inn seks R20 (størrelse D) batterier (ikke inkludert) i batterirommet .

Merknader

• Bytt batteriene når OPR/BATT-indikatoren dimmes eller når spilleren slutter å fungere.
  Bytt alle batteriene med nye. Før du bytter batteriene, må du huske å ta ut CD-en fra spilleren.
• For å bruke spilleren på batterier, koble strømledningen fra spilleren.
• Når du bruker spilleren på batterier, kan du ikke slå på spilleren ved hjelp av fjernkontrollen.

Forberede fjernkontrollen

Sett inn to R03 (størrelse AAA) batterier (ikke inkludert).

Bytte batteri
Ved normal bruk bør batteriene vare i omtrent seks måneder. Når fjernkontrollen ikke lenger betjener spilleren, bytt alle batteriene med nye.

Plassering av kontroller

Fjernkontroll

*Knappen har en taktil prikk.

Skjerm

For å slå på/av strømmen
CFD-S300L: Trykk på OPERATE.
CFD-S300: Trykk på POWER.

For å justere volumet
Trykk på VOLUME +, – (VOL +, – på fjernkontrollen).

For å lytte gjennom hodetelefoner
Koble hodetelefonene til i (hodetelefoner) -kontakten.

Justere lydfremhevingen

For å forsterke basslyden
Trykk på MEGA BASS. "MEGA BASS" vises på skjermen. For å gå tilbake til normal lyd, trykk på knappen igjen.

Sovne til musikk

1. Spill av musikkilden du ønsker.
2. Trykk på SLEEP for å vise "SLEEP" ("SOVE").
3. Trykk på SLEEP for å velge antall minutter til spilleren slås av automatisk. Hver gang du trykker på knappen, endres indikasjonen som følger: "60" → "90" → "120" → "OFF" ("AV") → "10" → "20" → "30".

For å avbryte hvilefunksjonen
Trykk på OPERATE (eller POWER) for å slå av strømmen.

Merknad
Når du spiller av et kassettbånd ved hjelp av denne funksjonen: Hvis båndlengden på den ene siden er lengre enn den innstilte tiden, vil ikke spilleren slå seg av før båndet når slutten.

Spille av en CD

1. Trykk på CD (direkte påslåing).
   (På fjernkontrollen, trykk på OPERATE (eller POWER) og trykk deretter på FUNCTION gjentatte ganger til "Cd" vises i displayet.)
2. Legg en CD i CD-rommet.
3. Trykk på PUSH OPEN/CLOSE (skyv for å åpne/lukke) for å lukke CD-rommet.
4. Trykk på .
   Spilleren spiller alle sporene én gang.

For å	Trykk
stoppe avspilling
pause avspilling	Trykk på knappen igjen for å gjenoppta avspilling etter pause.
gå til neste spor
gå tilbake til forrige spor
fjerne CD-en	PUSH OPEN/CLOSE (skyv for å åpne/lukke)
finne et spesifikt spor direkte*	en tallknapp for sporet
finne et punkt mens du lytter til lyden	(fremover) eller (bakover) mens du spiller til du finner punktet
finne et punkt mens du observerer displayet	(fremover) eller (bakover) i pause til du finner punktet

* Du kan ikke finne et spesifikt spor hvis "SHUF" eller "PGM" lyser i displayet. Slå av indikasjonen ved å trykke på .

Tips For å finne et spor nummerert over 10, trykk >10 først, deretter de tilsvarende tallknappene.
Eksempel: For å spille spor nummer 23, trykk >10 først, deretter 2 og 3.

Bruke displayet

For å sjekke totalt antall spor og spilletid
Trykk DISPLAY•ENT•MEMORY i stoppmodus (se fig. ).

For å sjekke gjenværende tid
Trykk DISPLAY•ENT•MEMORY gjentatte ganger mens du spiller en CD. Displayet endres som følger:

	gjeldende spor nummer og spilletid ↓
	gjeldende spor nummer og gjenværende tid på gjeldende spor* ↓
	antall spor igjen og gjenværende tid på CD-en

* For et spor hvis nummer er mer enn 20, vises gjenværende tid som "- -:- -" i displayet.

Velge avspillingsmodus

Trykk MODE til "REP 1" "REP ALL" "SHUF" "SHUF REP" "PGM" "PGM REP" vises i displayet. Fortsett deretter som følger:

For å	Velg	Gjør deretter dette
gjenta et enkelt spor	"REP 1"	Trykk på tallknappen for sporet du vil gjenta.
gjenta alle spor	"REP ALL"	Trykk .
tilfeldig avspilling	"SHUF"	Trykk .
gjenta spor i tilfeldig rekkefølge	"SHUF REP"	Trykk .
programmere avspilling	"PGM"	Trykk på tallknappene for sporene du vil programmere i den rekkefølgen du ønsker opptil 20 spor (se fig. ). Trykk deretter på .
gjenta programmerte spor	"PGM REP"	Trykk på tallknappene for sporene du vil programmere i den rekkefølgen du ønsker opptil 20 spor. Trykk deretter på .

For å avbryte valgt avspillingsmodus
Trykk MODE til den valgte modusen forsvinner fra displayet.

For å sjekke det programmerte sporet og avspillingsrekkefølgen i displayet
For å sjekke rekkefølgen på sporene før avspilling, trykk DISPLAY•ENT•MEMORY.
Hver gang du trykker på knappen, vises spor nummeret i den programmerte rekkefølgen.

For å endre gjeldende program
Trykk én gang hvis CD-en er stoppet og to ganger hvis CD-en spilles av. Det gjeldende programmet vil bli slettet. Opprett deretter et nytt program ved å følge programmeringsprosedyren.

Tips
Du kan ta opp ditt eget program. Etter at du har opprettet programmet, sett inn et tomt kassettbånd og trykk for å starte opptaket.

Lytte til radio

1. Trykk på RADIO BAND•AUTO PRESET til ønsket frekvens vises på skjermen (direkte påslåing).
   Hver gang du trykker på knappen, endres indikasjonen som følger:
   CFD-S300: "FM" → "AM"
   CFD-S300L: "FM" → "MW" → "LW"

2. Hold TUNE + eller – nede til frekvenssifrene begynner å endre seg på skjermen.
   Spilleren skanner automatisk radiofrekvensene og stopper når den finner en klar stasjon.
   Hvis du ikke får stilt inn en stasjon, trykker du på knappen gjentatte ganger for å endre frekvensen trinnvis.

Tips
Hvis FM-sendingen er støyete, trykker du på MODE til "Mono" vises på skjermen, og radioen vil spille i mono.

Endre AM/MW-innstillingsintervallet
AM/MW-innstillingsintervallet er forhåndsinnstilt til 9 kHz fra fabrikken.

Hvis du trenger å endre AM/MW-innstillingsintervallet, gjør du følgende:

1. Mens du holder RADIO BAND•AUTO PRESET-knappen og -knappen inne, kobler du strømledningen fra strømnettet.
2. Mens du holder RADIO BAND•AUTO PRESET-knappen og -knappen inne, kobler du strømledningen til strømnettet igjen. Innstillingsintervallet endres, og "AM 9" "MW 9" eller "AM 10" "MW 10" vises på skjermen i 2 sekunder.

Etter at du har endret innstillingsintervallet, må du tilbakestille de forhåndsinnstilte radiostasjonene dine.

Forhåndsinnstille radiostasjoner

Du kan lagre radiostasjoner i spillerens minne. Du kan forhåndsinnstille opptil 30 radiostasjoner (CFD-S300), 20 for FM og 10 for AM i hvilken som helst rekkefølge, eller 40 radiostasjoner (CFD-S300L), 20 for FM og 10 for MW og LW i hvilken som helst rekkefølge.

1. Trykk på RADIO BAND•AUTO PRESET for å velge frekvensbånd.
2. Hold RADIO BAND•AUTO PRESET nede i 2 sekunder til "AUTO" blinker på skjermen.
3. Trykk på DISPLAY•ENT•MEMORY. Stasjonene lagres i minnet fra de laveste frekvensene til de høyeste.

Hvis en stasjon ikke kan forhåndsinnstilles automatisk
Du må forhåndsinnstille en stasjon med et svakt signal manuelt.

1. Trykk på RADIO BAND•AUTO PRESET for å velge frekvensbånd.
2. Still inn en stasjon du ønsker.
3. Hold nede tallknappene du vil forhåndsinnstille den nye stasjonen på i ca. 2 sekunder.
   For å velge forhåndsinnstilt nummer over 10, trykk >10 først, og deretter de tilsvarende tallknappene.
   Du må holde nede den siste tallknappen for å gå inn i ca. 2 sekunder. (Eksempel: For å velge 12, trykk >10 og 1 først, og hold deretter 2 nede i ca. 2 sekunder.)

Tips
De forhåndsinnstilte radiostasjonene forblir i minnet selv om du kobler fra strømledningen eller fjerner batteriene.

Spille forhåndsinnstilte radiostasjoner

1. Trykk på RADIO BAND•AUTO PRESET for å velge frekvensbånd.
2. Trykk på tallknappene for å stille inn den lagrede stasjonen. For å stille inn en forhåndsinnstilt stasjon over 10, trykk >10 først, og deretter de tilsvarende tallknappene. (Eksempel: For å stille inn en forhåndsinnstilt stasjon 12, trykk >10 og 1 først, og trykk deretter 2.)

På fjernkontrollen

1. Trykk på BAND.
2. Trykk på PRESET + eller – for å stille inn den lagrede stasjonen.

Spille av en kassett

1. Trykk på TAPE (direkte påslåing).
   (På fjernkontrollen trykker du på OPERATE (eller POWER) og deretter på FUNCTION gjentatte ganger til "TAPE" vises på skjermen.)
2. Trykk på for å åpne kassettrommet og sette inn en innspilt kassett. Lukk rommet. Bruk kun TYPE I (normal) kassett.
3. Trykk på .

For å	Trykk
stoppe avspilling
spole fremover eller spole tilbake kassetten	eller
pause avspilling	Trykk på knappen igjen for å gjenoppta avspilling etter pause.
skyve ut kassetten

Opptak

1. Trykk på for å åpne kassettrommet og sette inn en tom kassett. Bruk kun TYPE I (normal) kassett.
2. Velg programkilden du vil ta opp.

   For å ta opp fra CD-spilleren
   Trykk på CD og sett inn en CD (se "Spille av en CD").

   For å ta opp fra radioen
   Trykk på RADIO BAND•AUTO PRESET og still inn stasjonen du ønsker (se "Lytte til radio").
3. Trykk på for å starte opptaket. ( trykkes ned automatisk.)

For å	Trykk
stoppe opptaket
pause opptaket	Trykk på knappen igjen for å gjenoppta opptaket

Tips

• Justering av volumet eller lydfremhevingen vil ikke påvirke opptaksnivået.
• Hvis AM/MW/LW-programmet lager en plystrelyd etter at du har trykket på i trinn 3, trykker du på MODE for å velge posisjonen til ISS (Interference Suppress Switch) som reduserer støyen mest.
• For best resultat, bruk vekselstrøm som strømkilde for opptak.
• For å slette et opptak, gjør du følgende:
  1. Sett inn en kassett med opptaket du vil slette.
  2. Trykk på TAPE.
  3. Trykk på .

Koble til valgfrie komponenter (kun CFD-S300L)

Du kan spille inn en CD på en MiniDisc og nyte lyden fra andre komponenter, som for eksempel en bærbar MD, CD-spiller, TV eller videospiller, gjennom høyttalerne på denne spilleren.
Sørg for å slå av strømmen til hver komponent før du kobler til. Se bruksanvisningen for komponenten som skal kobles til, for mer informasjon.

Spille inn en CD på en MiniDisc-opptaker eller DAT-opptaker

1. Koble OPTICAL DIGITAL OUT (CD)-kontakten på denne spilleren til den digitale inngangskontakten på MiniDisc og DAT ved hjelp av den digitale tilkoblingskabelen* (ikke inkludert).

* Velg en tilkoblingskabel avhengig av typen digital inngangskontakt på opptakeren som skal kobles til. Se bruksanvisningen for komponenten som skal kobles til, for mer informasjon. OPTICAL DIGITAL OUT (CD)-kontakten på denne spilleren er en firkantet kontakt.

Typen kontakt på komponenten som skal kobles til	Modellnummer på tilkoblingskabelen
Optisk minikontakt (MiniDisc-opptaker, osv.)	POC-15AB
Firkantet optisk kontakt (MiniDisc-opptaker, DAT-opptaker, osv.)	POC-15A

2. Slå på strømmen til denne spilleren og den tilkoblede komponenten.
3. Klargjør den tilkoblede komponenten for opptak.
4. Trykk på for å starte avspilling av en CD.

Lytte til lyden fra de tilkoblede komponentene

1. Koble LINE IN-kontakten på denne spilleren til linjeutgangskontakten eller hodetelefonkontakten på den andre komponenten ved hjelp av lydtilkoblingskabelen* (ikke inkludert).
   * For MiniDisc-opptaker: en kabel med en stereo-minikontakt i begge ender.
   * For TV, VCR: en kabel med en stereo-minikontakt i den ene enden og to phonokontakter i den andre enden.
2. Trykk på LINE for å vise "LInE".
3. Spill av den valgfrie komponenten som er koblet til LINE IN-kontakten på spilleren.

Tips
Du kan spille inn lyden fra den tilkoblede komponenten. Sett inn en tom kassett i kassettrommet, og trykk på .

Merknader

• Koble ledningene godt til for å unngå funksjonsfeil.
• Når andre komponenter ikke er koblet til, lukk dekselet for OPTICAL DIGITAL OUT (CD) og LINE IN-kontaktene for å holde støv ute.

Feilsøking

Generelt

Strømmen slås ikke på.

• Kontroller at batteriene er satt inn riktig.
• Bytt ut alle batteriene med nye hvis de er svake.
• Du kan ikke slå på spilleren med fjernkontrollen når du bruker spilleren på batterier.

Strømmen er ikke på, og "bAttErY" og "Error" (feil) vises vekselvis.

• Kontroller at batteriene er satt inn riktig.
• Bytt ut alle batteriene med nye hvis de er svake.

Det er ingen lyd.

• Juster volumet.
• Koble fra hodetelefonene når du lytter gjennom høyttalere.

Det høres støy.

• Noen bruker en bærbar telefon eller annet utstyr som sender ut radiobølger i nærheten av spilleren. → Flytt den bærbare telefonen osv. bort fra spilleren.

CD-spiller

CD-en spilles ikke av eller "no dISC" (ingen plate) lyser i displayet selv når en CD er på plass.

• Plasser CD-en med etiketten opp.
• Rengjør CD-en.
• Ta ut CD-en og la CD-rommet stå åpent i omtrent en time for å tørke fuktighet.
• CD-R/CD-RW-en ble ikke fullført. Fullfør CD-R/CD-RW-en med opptaksenheten.
• Det er et problem med kvaliteten på CDR/CD-RW, opptaksenheten eller programvaren.
• Bytt ut alle batteriene med nye hvis de er svake.

Lyden faller ut.

• Reduser volumet.
• Rengjør CD-en, eller bytt den ut hvis CD-en er veldig skadet.
• Plasser spilleren på et sted uten vibrasjoner.
• Rengjør linsen med en kommersielt tilgjengelig blåser.
• Lyden kan falle ut eller støy kan høres når du bruker CD-R/CDRW-er av dårlig kvalitet, eller hvis det er et problem med opptaksenheten eller programvaren.

Radio

Dårlig mottak.

• Rett antennen for å forbedre FM-mottaket.

• Rett spilleren selv for å forbedre AM- eller MW/LW-mottaket.


Lyden er svak eller har dårlig kvalitet.

• Bytt ut alle batteriene med nye hvis de er svake.
• Flytt spilleren bort fra TV-en.

Bildet på TV-en din blir ustabilt.

• Hvis du lytter til et FM-program i nærheten av TV-en med en innendørsantenne, flytt spilleren bort fra TV-en.

Kassettspiller

Kassetten beveger seg ikke når du trykker på en betjeningsknapp.

• Lukk kassettrommet ordentlig.

Knappen fungerer ikke, eller kassetten spilles ikke av eller tas opp.

• Kontroller at sikkerhetsfliken på kassetten er på plass.

Dårlig eller forvrengt avspilling, opptak eller sletting av kvalitet.

• Rengjør hodene, klemrullen og kapstanen med en rengjøringspinne lett fuktet med rengjøringsvæske eller alkohol.
• Bytt ut alle batteriene med nye hvis de er svake.
• TYPE II (høy posisjon) eller TYPE IV (metall) kassett brukes. Bruk bare TYPE I (normal) kassett.
• Demagnetiser hodene ved hjelp av en kommersielt tilgjengelig demagnetiserer for kassettspillerhoder.



Fjernkontroll

Fjernkontrollen fungerer ikke.

• Bytt ut alle batteriene i fjernkontrollen med nye hvis de er svake.
• Kontroller at du peker fjernkontrollen mot fjernkontrollsensoren på spilleren.
• Fjern eventuelle hindringer i veien for fjernkontrollen og spilleren.
• Kontroller at fjernkontrollsensoren ikke utsettes for sterkt lys, for eksempel direkte sollys eller lysstoffrørlys.
• Flytt deg nærmere spilleren når du bruker fjernkontrollen.

Hvis du fortsatt har problemer etter å ha prøvd løsningene ovenfor, trekk ut støpselet og ta ut alle batteriene. Når alle indikasjonene i displayet forsvinner, sett inn støpselet og sett inn batteriene igjen. Hvis problemet vedvarer, kontakt din nærmeste Sony-forhandler.

Spesifikasjoner

CD-spiller seksjon

System: Compact disc digital audio system

Laser diode egenskaper

Materiale: GaAlAs
Bølgelengde: 780 nm
Utslippsvarighet: Kontinuerlig
Laser effekt: Mindre enn 44.6 µW
(Denne effekten er verdien målt i en avstand på ca. 200 mm fra objektivlinsens overflate på den optiske pick-up blokken med 7 mm blenderåpning.)

Spindelhastighet: 200 r/min (rpm) til 500 r/min (rpm) (CLV)

Antall kanaler: 2

Frekvensrespons: 20 - 20 000 Hz +1/–2 dB

Wow og flutter: Under målbar grense

Radio seksjon

Frekvensområde

CFD-S300
FM	87.5 - 108 MHz
AM	531 - 1 611 kHz (9 kHz trinn) 530 - 1 610 kHz (10 kHz trinn)
CFD-S300L
FM	87.5 - 108 MHz
MW	531 - 1 611 kHz (9 kHz trinn) 530 - 1 610 kHz (10 kHz trinn)
LW	153 - 279 kHz

IF

FM: 10.7 MHz
AM/MW/LW: 450 kHz

Antenner

FM: Teleskopisk antenne
AM/MW/LW: Innebygd ferrittstav antenne

Kassettspiller seksjon

Opptakssystem: 4-spors 2 kanals stereo

Hurtigspoling tid: Ca. 120 s (sek.) med Sony kassett C-60

Frekvensrespons: TYPE I (normal): 80 - 10 000 Hz

Generelt

Høyttaler: Full range: 10 cm dia., 3.2 ohm, kon type (2)

Inngang

LINE IN jack (stereo minijack) (kun CFD-S300L):
Minimum inngangsnivå 330 mV

Utganger

Hodetelefon jack (stereo minijack):
For 16 - 68 ohm impedans hodetelefoner OPTICAL DIGITAL OUT (CD) (Optisk utgangskontakt) (kun CFD-S300L):
Bølgelengde: 630 - 690 nm

Maksimal effekt: 5.2 W

Strømkrav

For CD radio kassettspiller:
For koreansk modell: 220V AC, 60 Hz
For andre modeller: 230 V AC, 50 Hz 9 V DC, 6 R20 (størrelse D) batterier
For fjernkontroll: 3 V DC, 2 R03 (størrelse AAA) batterier

Strømforbruk: AC 14 W

Batterilevetid: For CD radio kassettspiller:

FM opptak		Sony R20P: ca. 13.5 t
		Sony alkaline LR20: ca. 20 t
Tape avspilling		Sony R20P: ca. 7.5 t
		Sony alkaline LR20: ca. 15 t
CD avspilling		Sony R20P: ca. 2.5 t
		Sony alkaline LR20: ca. 7 t

Dimensjoner

Ca. 414 × 164 × 257 mm (b/h/d)
(16 3 ⁄ 8 × 6 1 ⁄ 2 × 10 1 ⁄ 8 tommer) (inkl. utstikkende deler)

Vekt: Ca. 3.6 kg (7 lb. 15 oz) (inkl. batterier)

Medfølgende tilbehør

Strømledning (1)
Fjernkontroll (1)

Design og spesifikasjoner kan endres uten varsel. Valgfritt tilbehør Sony MDR hodetelefon serie

Valgfritt tilbehør

Sony MDR hodetelefon serie

Last ned manual

Her kan du laste ned fullstendig pdf-versjon av manualen, den kan inneholde ytterligere sikkerhetsinstruksjoner, garantiinformasjon, FCC-regler, etc.

Last ned Sony CFD-S300, CFD-S300L - CD Radio Cassette-Corder Manual

Tilgjengelige språk
