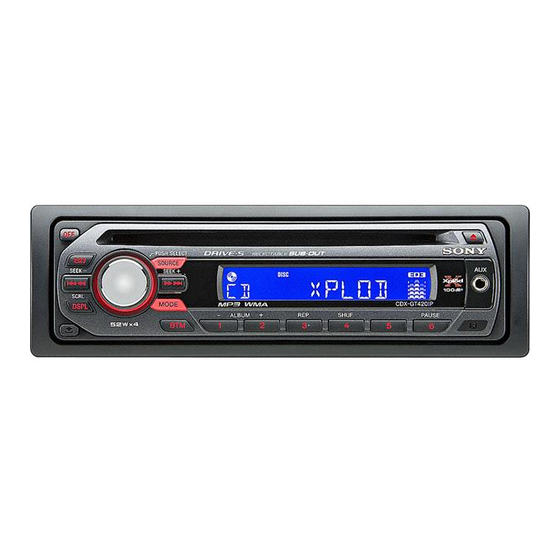

Sony CDX-GT420IP - FM/AM CD grotuvo įdiegimas ir jungtys

Atsargumo priemonės

• Šis įrenginys skirtas tik neigiamo įžeminimo (žemės) 12 V nuolatinės srovės veikimui.
• Saugokite, kad laidai nepatektų po varžtu arba neįstrigtų judančiose dalyse (pvz., sėdynės bėgelyje).
• Prieš jungdami išjunkite automobilio degimą, kad išvengtumėte trumpųjų jungimų.
• Geltoną ir raudoną maitinimo laidus prijunkite tik tada, kai visi kiti laidai jau prijungti.
• Visus įžeminimo (žemės) laidus nutieskite į bendrą įžeminimo (žemės) tašką.
• Būtinai izoliuokite visus atsilaisvinusius neprijungtus laidus elektros izoliacine juosta, kad būtų saugu.
• Naudojant optinius prietaisus su šiuo gaminiu padidės pavojus akims.

Pastabos dėl maitinimo laido (geltono)

• Jungiant šį įrenginį kartu su kitais stereo komponentais, prijungtos automobilio grandinės reitingas turi būti didesnis nei kiekvieno komponento saugiklio suma.
• Jei nėra automobilio grandinių, kurių reitingas būtų pakankamai aukštas, prijunkite įrenginį tiesiai prie akumuliatoriaus.

iPod yra Apple Inc. prekės ženklas, registruotas JAV ir kitose šalyse.

Dalių sąrašas

• Sąraše esantys skaičiai atitinka instrukcijose nurodytus skaičius.


• Laikiklis ir apsauginis žiedas yra pritvirtinti prie įrenginio prieš išsiunčiant. Prieš montuodami įrenginį, naudokite atlaisvinimo raktus , kad nuimtumėte laikiklį ir apsauginį žiedą nuo įrenginio. Daugiau informacijos rasite "Apsauginio žiedo ir laikiklio nuėmimas ( )" kitoje lapo pusėje.
• Išsaugokite atlaisvinimo raktus ateičiai, nes jie taip pat reikalingi, jei norėsite išimti įrenginį iš savo automobilio.

Elkitės su laikikliu atsargiai, kad nesusižeistumėte pirštų.

Pastaba
Prieš montuodami įsitikinkite, kad laikiklio abu šonuose esantys fiksatoriai yra įlenkti į vidų 2 mm (³/32 colio). Jei fiksatoriai yra tiesūs arba išlenkti į išorę, įrenginys nebus saugiai sumontuotas ir gali iššokti.

Jungties pavyzdys

* AUDIO OUT SUB/REAR

Pastabos

• Prieš jungdami stiprintuvą, būtinai prijunkite įžeminimo (žemės) laidą.
• Signalizacija veiks tik tada, kai naudojamas įmontuotas stiprintuvas.

Jungties schema

* 1 RCA kištuko laidas (nepridedamas)
* 2 AUDIO OUT galima perjungti į SUB arba REAR. Daugiau informacijos rasite pridedamose naudojimo instrukcijose.

1. Prie metalinio automobilio paviršiaus
   Pirmiausia prijunkite juodą įžeminimo (žemės) laidą, tada prijunkite geltoną ir raudoną maitinimo laidus.
2. Prie maitinimo antenos (antenos) valdymo laido arba antenos (antenos) stiprintuvo maitinimo laido

Pastabos

• Nereikia jungti šio laido, jei nėra maitinimo antenos (antenos) arba antenos (antenos) stiprintuvo, arba su rankiniu būdu valdoma teleskopine antena (antena).
• Jei jūsų automobilyje yra įmontuota FM/AM antena (antena) galiniame/šoniniame stikle, žr. "Pastabos dėl valdymo ir maitinimo laidų".

3. Prie pasirenkamo galios stiprintuvo AMP REMOTE IN
   Ši jungtis skirta tik stiprintuvams. Prijungus bet kurią kitą sistemą, galite sugadinti įrenginį.
4. Prie +12 V maitinimo gnybto, kuris įjungiamas degimo jungiklio priedų padėtyje

Pastabos

• Jei nėra priedų padėties, prijunkite prie +12 V maitinimo (akumuliatoriaus) gnybto, kuris visada yra įjungtas.
  Pirmiausia būtinai prijunkite juodą įžeminimo (žemės) laidą prie metalinio automobilio paviršiaus.
• Jei jūsų automobilyje yra įmontuota FM/AM antena (antena) galiniame/šoniniame stikle, žr. "Pastabos dėl valdymo ir maitinimo laidų".

5. Prie +12 V maitinimo gnybto, kuris visada yra įjungtas
   Pirmiausia būtinai prijunkite juodą įžeminimo (žemės) laidą prie metalinio automobilio paviršiaus.

Pastabos dėl valdymo ir maitinimo laidų

• Maitinimo antenos (antenos) valdymo laidas (mėlynas) tiekia +12 V nuolatinę srovę, kai įjungiate imtuvą.
• Jei jūsų automobilyje yra įmontuota FM/AM antena (antena) galiniame/šoniniame stikle, prijunkite maitinimo antenos (antenos) valdymo laidą (mėlyną) arba priedų maitinimo laidą (raudoną) prie esamos antenos (antenos) stiprintuvo maitinimo gnybto. Daugiau informacijos teiraukitės savo pardavėjo.
• Maitinimo antena (antena) be relės dėžutės negali būti naudojama su šiuo įrenginiu.

Atminties išlaikymo jungtis
Kai prijungtas geltonas maitinimo laidas, maitinimas visada bus tiekiamas į atminties grandinę, net kai degimo jungiklis yra išjungtas.

Pastabos dėl garsiakalbio jungties

• Prieš jungdami garsiakalbius, išjunkite įrenginį.
• Naudokite garsiakalbius, kurių varža yra nuo 4 iki 8 omų ir kurių galios valdymo pajėgumai yra pakankami, kad išvengtumėte jo sugadinimo.
• Nejunkite garsiakalbio gnybtų prie automobilio važiuoklės ir nejunkite dešiniojo garsiakalbio gnybtų su kairiojo garsiakalbio gnybtais.
• Nejunkite šio įrenginio įžeminimo (žemės) laido prie neigiamo (–) garsiakalbio gnybto.
• Nemėginkite jungti garsiakalbių lygiagrečiai.
• Junkite tik pasyvius garsiakalbius. Prijungus aktyvius garsiakalbius (su įmontuotais stiprintuvais) prie garsiakalbio gnybtų, galite sugadinti įrenginį.
• Kad išvengtumėte gedimo, nenaudokite įmontuotų garsiakalbio laidų, įrengtų jūsų automobilyje, jei įrenginys turi bendrą neigiamą (–) laidą dešiniajam ir kairiajam garsiakalbiams.
• Nejunkite įrenginio garsiakalbio laidų vienas su kitu.

Pastaba dėl jungties
Jei garsiakalbis ir stiprintuvas prijungti neteisingai, ekrane pasirodo "FAILURE" ("Gedimas"). Tokiu atveju įsitikinkite, kad garsiakalbis ir stiprintuvas prijungti teisingai.

Atsargumo priemonės

• Atsargiai pasirinkite įrengimo vietą, kad įrenginys netrukdytų normaliam vairavimui.
• Venkite įrengti įrenginį vietose, kuriose yra dulkių, nešvarumų, per didelės vibracijos arba aukštos temperatūros, pavyzdžiui, tiesioginiuose saulės spinduliuose arba šalia šildytuvo ortakių.
• Naudokite tik pridedamą montavimo įrangą, kad įrengimas būtų saugus ir patikimas.

Montavimo kampo reguliavimas
Sureguliuokite montavimo kampą mažesnį nei 45°.

Apsauginio žiedo ir laikiklio nuėmimas

Prieš montuodami įrenginį, nuimkite apsauginį žiedą ir laikiklį nuo įrenginio.

Apsauginio žiedo nuėmimas

1. Įstatykite atlaisvinimo raktus kartu su apsauginiu žiedu .

2. Ištraukite atlaisvinimo raktus , kad nuimtumėte apsauginį žiedą .


Laikiklio nuėmimas

1. Įkiškite abu atlaisvinimo raktus kartu tarp įrenginio ir laikiklio , kol jie spragtelės.

2. Patraukite laikiklį žemyn, tada patraukite įrenginį aukštyn, kad atskirtumėte.


Montavimo pavyzdys

Įrengimas prietaisų skydelyje

Pastabos

• Jei reikia, išlenkite šiuos nagus į išorę, kad tvirtai priglustų.

• Įsitikinkite, kad 4 fiksatoriai ant apsauginio žiedo yra tinkamai įstatyti į įrenginio lizdus.


iPod įrengimas

Pastabos

• Įsitikinkite, kad iPod yra padėtas ten, kur netrukdo vairavimui, pavyzdžiui, automobilio daiktadėžėje ir pan.
• Dokų jungties kabelio ilgis yra 1,22 m (4,0 pėdos). Įdiekite iPod taip, kad jį pasiektų dokų jungties kabelis.

Įrenginio montavimas japoniškame automobilyje

Gali būti, kad negalėsite įdiegti šio įrenginio kai kuriuose japoniškų automobilių modeliuose. Tokiu atveju kreipkitės į savo Sony pardavėją.

TOYOTA

NISSAN

Pastaba
Kad išvengtumėte gedimo, montuokite tik su pridedamais varžtais .

Kaip nuimti ir pritvirtinti priekinį skydelį

Prieš montuodami įrenginį, nuimkite priekinį skydelį.

Nuėmimas

Prieš nuimdami priekinį skydelį, būtinai paspauskite . Paspauskite ir patraukite jį į save.

Pritvirtinimas

Įstatykite priekinio skydelio dalį į įrenginio dalį , kaip parodyta paveikslėlyje, ir stumkite kairę pusę į vietą, kol ji spragtelės.

Įspėjimas, jei jūsų automobilio degimas neturi ACC padėties

Būtinai nustatykite automatinio išjungimo funkciją. Daugiau informacijos rasite pridedamose naudojimo instrukcijose.
Įrenginys visiškai ir automatiškai išsijungs nustatytu laiku po to, kai įrenginys bus išjungtas, o tai apsaugo nuo akumuliatoriaus išsikrovimo.
Jei nenustatysite automatinio išjungimo funkcijos, paspauskite ir palaikykite , kol ekranas išnyks kiekvieną kartą, kai išjungiate degimą.
