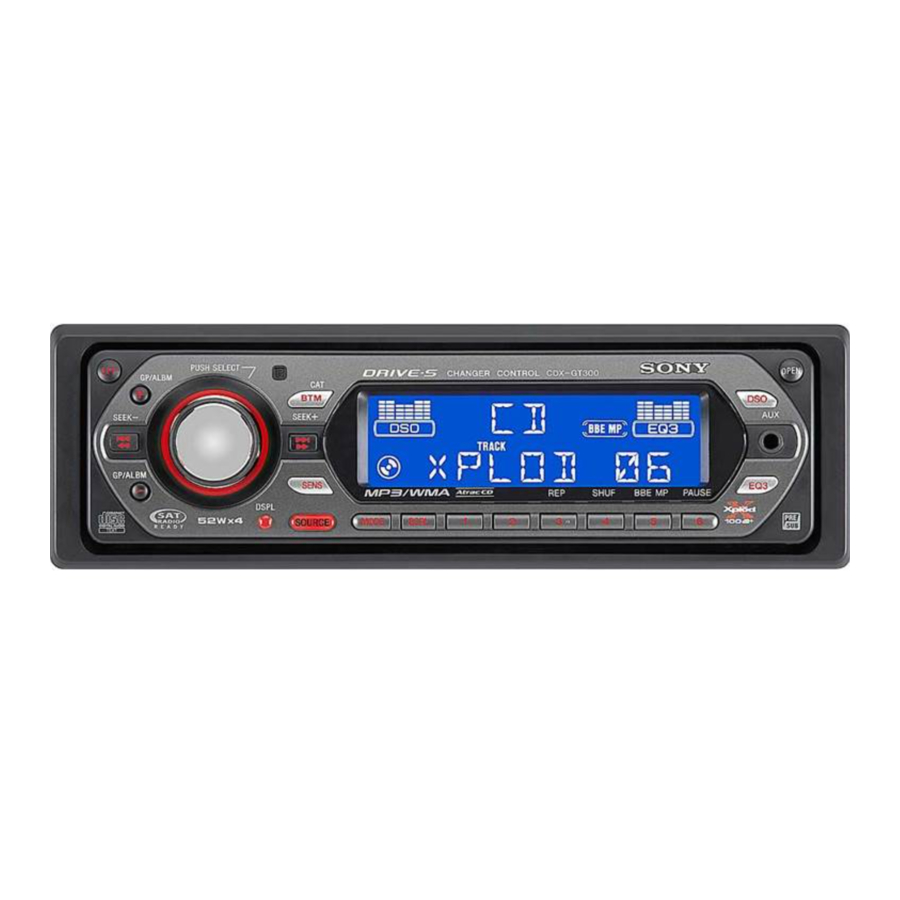

„Sony CDX-GT300“, „CDX-GT350S“ – FM / AM CD grotuvo įdiegimas ir jungtys

Atsargumo priemonės

• Šis įrenginys skirtas tik neigiamo įžeminimo 12 V nuolatinės srovės veikimui.
• Netieskite laidų po varžtu arba į judančias dalis (pvz., sėdynės bėgelius).
• Prieš atlikdami jungtis, išjunkite automobilio degimą, kad išvengtumėte trumpųjų jungimų.
• Prijunkite geltoną ir raudoną maitinimo įvesties laidus tik tada, kai bus prijungti visi kiti laidai.
• Visus įžeminimo laidus nuveskite į bendrą įžeminimo tašką.
• Būtinai izoliuokite visus atsilaisvinusius neprijungtus laidus elektros juosta, kad būtų saugu.
• Naudojant optinius prietaisus su šiuo gaminiu, padidės pavojus akims.

Pastabos dėl maitinimo laido (geltono)

• Jungiant šį įrenginį kartu su kitais stereo komponentais, prijungtos automobilio grandinės galia turi būti didesnė už kiekvieno komponento saugiklio sumą.
• Kai jokia automobilio grandinė nėra pakankamai galinga, prijunkite įrenginį tiesiai prie akumuliatoriaus.

Detalių sąrašas

• Sąraše esantys numeriai atitinka instrukcijose esančius numerius.
• Laikiklis ir apsauginė apykaklė yra pritvirtinti prie įrenginio prieš išsiunčiant. Prieš montuodami įrenginį, naudokite atlaisvinimo raktus , kad nuimtumėte laikiklį ir apsauginę apykaklę nuo įrenginio. Daugiau informacijos rasite skiltyje „Apsauginės apykaklės ir laikiklio nuėmimas ( )“ kitoje lapo pusėje.
• Laikykite atlaisvinimo raktus ateičiai, nes jie taip pat reikalingi, jei norėsite išimti įrenginį iš automobilio.

Elkitės su laikikliu atsargiai, kad nesusižeistumėte pirštų.

Pastaba
Prieš montuodami įsitikinkite, kad laikiklio abiejose pusėse esantys fiksatoriai yra įlenkti į vidų 2 mm (3/32 col.). Jei fiksatoriai yra tiesūs arba išlenkti į išorę, įrenginys nebus tvirtai įstatytas ir gali iššokti.

Jungties pavyzdys

Pastabos (-A)

• Prieš prijungdami stiprintuvą, būtinai prijunkite įžeminimo laidą.
• Aliarmas skambės tik tada, jei naudojamas įmontuotas stiprintuvas.

Patarimas (-B-)
Norint prijungti du ar daugiau CD / MD keitiklių, reikalingas šaltinio selektorius XA-C30 (nepridedamas).

Jungties schema

1. Prie metalinio automobilio paviršiaus
   Pirmiausia prijunkite juodą įžeminimo laidą, tada prijunkite oranžinį / baltą dryžuotą, geltoną ir raudoną maitinimo įvesties laidus.
2. Prie maitinimo antenos valdymo laido arba antenos stiprintuvo stiprintuvo maitinimo laido
   Pastabos
   • Šio laido prijungti nereikia, jei nėra maitinimo antenos arba antenos stiprintuvo arba jei naudojama rankiniu būdu valdoma teleskopinė antena.
   • Kai jūsų automobilyje yra įmontuota FM / AM antena galiniame / šoniniame stikle, žr. „Pastabos apie valdymo ir maitinimo laidus“.
3. Prie pasirenkamo galios stiprintuvo AMP REMOTE IN
   Ši jungtis skirta tik stiprintuvams. Prijungus bet kurią kitą sistemą, galite sugadinti įrenginį.
4. Prie automobilio telefono sąsajos kabelio
5. Prie automobilio apšvietimo signalo
   Būtinai pirmiausia prijunkite juodą įžeminimo laidą prie metalinio automobilio paviršiaus.
6. Prie +12 V maitinimo gnybto, kuris įjungiamas uždegimo rakto jungiklio priedų padėtyje
   Pastabos
   • Jei nėra priedų padėties, prijunkite prie +12 V maitinimo (akumuliatoriaus) gnybto, kuris visada yra įjungtas. Būtinai pirmiausia prijunkite juodą įžeminimo laidą prie metalinio automobilio paviršiaus.
   • Kai jūsų automobilyje yra įmontuota FM / AM antena galiniame / šoniniame stikle, žr. „Pastabos apie valdymo ir maitinimo laidus“.
7. Prie +12 V maitinimo gnybto, kuris visada yra įjungtas
   Būtinai pirmiausia prijunkite juodą įžeminimo laidą prie metalinio automobilio paviršiaus.

Pastabos apie valdymo ir maitinimo laidus

• Maitinimo antenos valdymo laidas (mėlynas) tiekia +12 V nuolatinę srovę, kai įjungiate imtuvą.
• Kai jūsų automobilyje yra įmontuota FM / AM antena galiniame / šoniniame stikle, prijunkite maitinimo antenos valdymo laidą (mėlyną) arba priedų maitinimo įvesties laidą (raudoną) prie esamo antenos stiprintuvo maitinimo gnybto. Norėdami gauti daugiau informacijos, kreipkitės į savo pardavėją.
• Maitinimo antenos be relės dėžutės negalima naudoti su šiuo įrenginiu.

Atminties išlaikymo jungtis

Kai prijungtas geltonas maitinimo įvesties laidas, maitinimas visada bus tiekiamas į atminties grandinę, net kai uždegimo jungiklis yra išjungtas.

Pastabos apie garsiakalbių prijungimą

• Prieš prijungdami garsiakalbius, išjunkite įrenginį.
• Naudokite 4–8 omų varžos garsiakalbius, kurių galios pakanka, kad nepažeistumėte įrenginio.
• Nejunkite garsiakalbių gnybtų prie automobilio važiuoklės ir nejunkite dešiniojo garsiakalbio gnybtų prie kairiojo garsiakalbio gnybtų.
• Nejunkite šio įrenginio įžeminimo laido prie neigiamo (–) garsiakalbio gnybto.
• Nebandykite prijungti garsiakalbių lygiagrečiai.
• Prijunkite tik pasyvius garsiakalbius. Prijungus aktyvius garsiakalbius (su įmontuotais stiprintuvais) prie garsiakalbių gnybtų, galite sugadinti įrenginį.
• Kad išvengtumėte gedimų, nenaudokite įmontuotų garsiakalbių laidų, įrengtų jūsų automobilyje, jei įrenginys turi bendrą neigiamą (–) laidą dešiniajam ir kairiajam garsiakalbiams.
• Nejunkite įrenginio garsiakalbių laidų vienas prie kito.

Pastaba dėl prijungimo

Jei garsiakalbis ir stiprintuvas nėra prijungti tinkamai, ekrane pasirodys „FAILURE“ (KLAIDA). Tokiu atveju įsitikinkite, kad garsiakalbis ir stiprintuvas prijungti tinkamai.

Atsargumo priemonės

• Atsargiai pasirinkite montavimo vietą, kad įrenginys netrukdytų normaliam vairavimui.
• Nemontuokite įrenginio vietose, kur yra dulkių, nešvarumų, per didelės vibracijos arba aukštos temperatūros, pvz., tiesioginiuose saulės spinduliuose arba šalia šildytuvo angų.
• Saugiam ir patikimam montavimui naudokite tik pridedamą montavimo įrangą.

Montavimo kampo reguliavimas

Nustatykite montavimo kampą mažesnį nei 45°.

Apsauginės apykaklės ir laikiklio nuėmimas

Prieš montuodami įrenginį, nuimkite apsauginę apykaklę ir laikiklį nuo įrenginio.

1. Nuimkite apsauginę apykaklę .
   1. Įstatykite atlaisvinimo raktus kartu su apsaugine apykakle .
   2. Ištraukite atlaisvinimo raktus , kad nuimtumėte apsauginę apykaklę .
2. Nuimkite laikiklį .
   1. Įkiškite abu atlaisvinimo raktus kartu tarp įrenginio ir laikiklio , kol jie spragtelės.
   2. Patraukite laikiklį žemyn, tada patraukite įrenginį aukštyn, kad atskirtumėte.

Montavimo pavyzdys

Montavimas prietaisų skydelyje

Pastabos

• Jei reikia, sulenkite šiuos nagus į išorę, kad jie tvirtai priglustų (-2).
• Įsitikinkite, kad 4 apsauginės apykaklės fiksatoriai yra tinkamai įstatyti į įrenginio lizdus (-3).

Įrenginio montavimas japoniškame automobilyje

Gali būti, kad negalėsite įdiegti šio įrenginio kai kuriuose japoniškų automobilių modeliuose. Tokiu atveju kreipkitės į savo „Sony“ pardavėją.

Pastaba
Kad išvengtumėte gedimų, montuokite tik su pridedamais varžtais .

Kaip nuimti ir pritvirtinti priekinį skydelį

Prieš montuodami įrenginį, nuimkite priekinį skydelį.

Norėdami nuimti

-A

Prieš nuimdami priekinį skydelį, būtinai paspauskite . Paspauskite , tada stumkite priekinį skydelį į dešinę ir švelniai ištraukite kairįjį priekinio skydelio galą.

Norėdami pritvirtinti

-B

Uždėkite priekinio skydelio skylę ant įrenginio ašies , tada lengvai įstumkite kairiąją pusę.

Įspėjimas, jei jūsų automobilio uždegimas neturi ACC padėties

Išjungę uždegimą, būtinai paspauskite ir palaikykite ant įrenginio, kol ekranas išnyks.
Priešingu atveju ekranas neišsijungia ir tai sukelia akumuliatoriaus išsikrovimą.

RESET (ATSTATYMO) mygtukas

Kai montavimas ir jungtys bus baigtos, būtinai paspauskite RESET (ATSTATYMO) mygtuką tušinuku ir pan., nuėmę priekinį skydelį.
