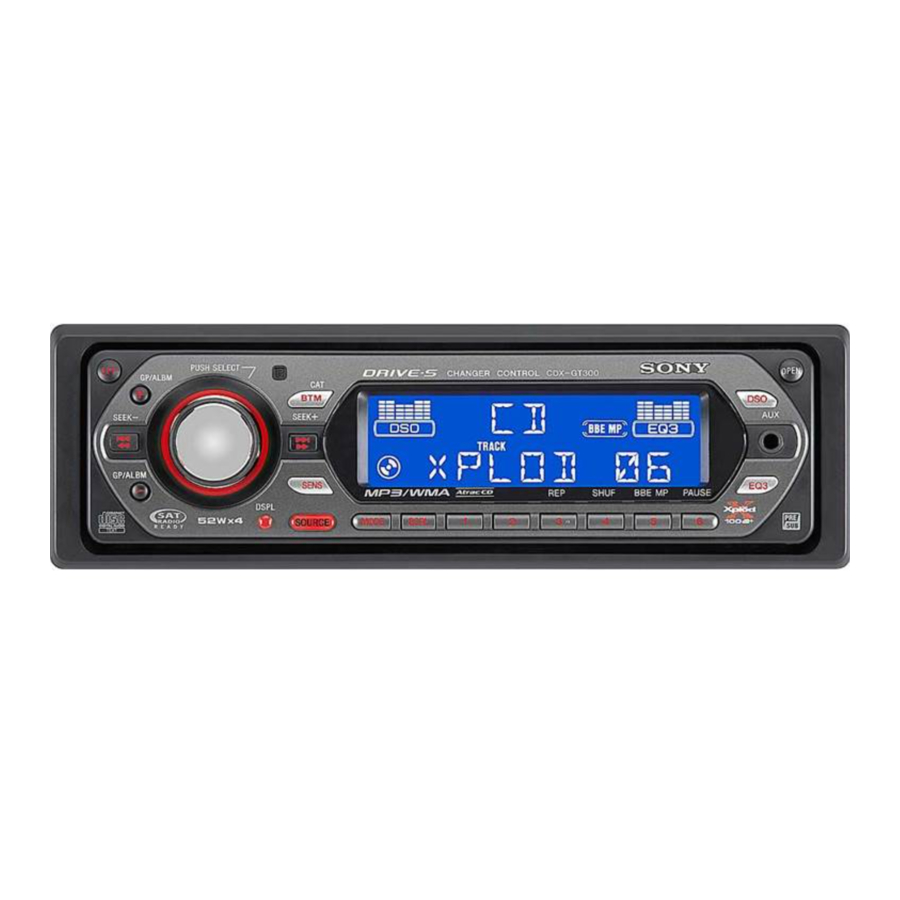

Sony CDX-GT300, CDX-GT350S - Instalação e Ligações do Leitor de CD FM/AM
- 1 Precauções
- 2 Lista de peças
- 3 Exemplo de ligação
- 4 Diagrama de ligação
- 5 Precauções
- 6 Remoção do colar de proteção e do suporte
- 7 Exemplo de montagem
- 8 Montagem da unidade num carro japonês
- 9 Como remover e fixar o painel frontal
- 10 Aviso se a ignição do seu carro não tiver posição ACC
- 11 Botão RESET
- 12 Descarregar manual
- 13 Em Outros Idiomas

Precauções
- Esta unidade foi concebida apenas para funcionamento com terra negativo de 12 V DC.
- Não coloque os cabos por baixo de um parafuso ou presos em peças móveis (por exemplo, calha do banco).
- Antes de efetuar as ligações, desligue a ignição do carro para evitar curto-circuitos.
- Ligue os cabos de entrada de alimentação amarelo e vermelho apenas depois de todos os outros cabos terem sido ligados.
- Encaminhe todos os cabos de terra para um ponto de terra comum.
- Certifique-se de que isola todos os cabos soltos não ligados com fita isoladora por questões de segurança.
- A utilização de instrumentos óticos com este produto aumenta o perigo para os olhos.
Notas sobre o cabo de alimentação (amarelo)
- Ao ligar esta unidade em combinação com outros componentes estéreo, a classificação do circuito do carro ligado tem de ser superior à soma do fusível de cada componente.
- Quando nenhum circuito do carro tiver uma classificação suficientemente alta, ligue a unidade diretamente à bateria.

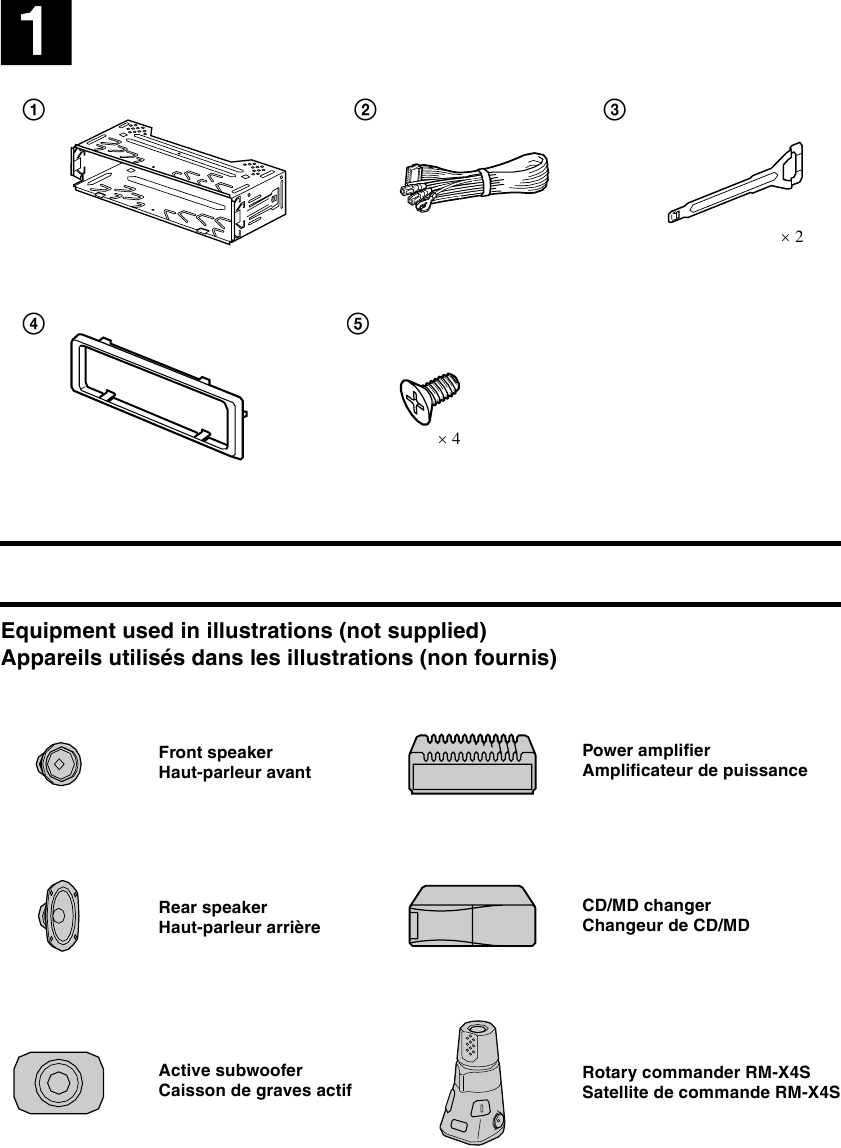

Lista de peças

- Os números na lista correspondem aos das instruções.
- O suporte
e o colar de proteção
estão fixados à unidade antes do envio. Antes de montar a unidade, utilize as chaves de desbloqueio
para remover o suporte
e o colar de proteção
da unidade. Para obter mais informações, consulte "Remoção do colar de proteção e do suporte (
)" no verso da folha. - Guarde as chaves de desbloqueio
para utilização futura, pois também são necessárias caso remova a unidade do seu carro.

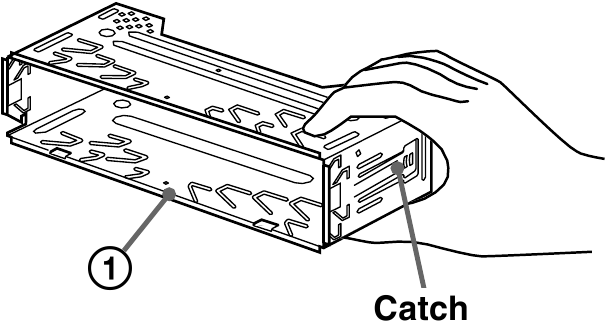

Manuseie o suporte
com cuidado para evitar ferir os dedos.

Nota
Antes de instalar, certifique-se de que os encaixes em ambos os lados do suporte
estão dobrados para dentro 2 mm (3/32 pol.). Se os encaixes estiverem direitos ou dobrados para fora, a unidade não será instalada de forma segura e pode saltar para fora.

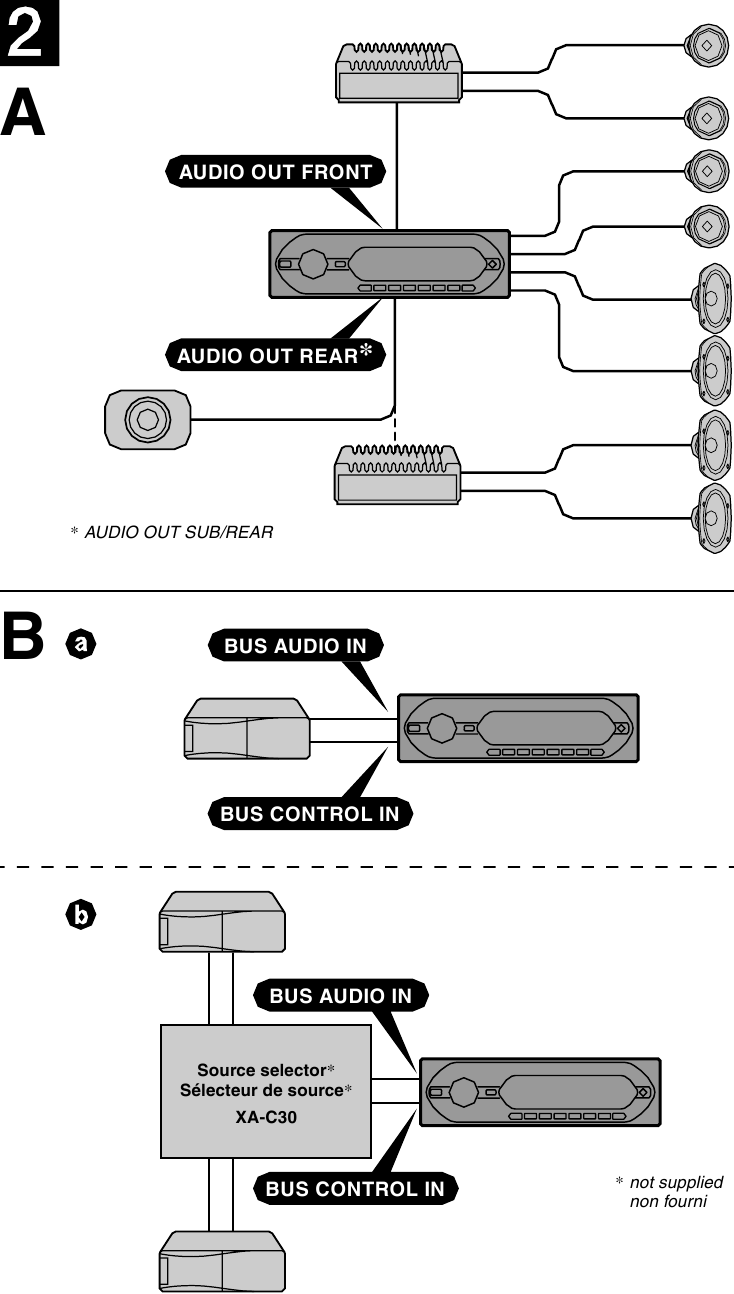

Exemplo de ligação

Notas (
-A)
- Certifique-se de que liga o cabo de terra antes de ligar o amplificador.
- O alarme só soará se o amplificador incorporado for utilizado.
Dica (
-B-
)
Para ligar dois ou mais leitores de CD/MD, o seletor de fonte XA-C30 (não fornecido) é necessário.
Diagrama de ligação

- Para uma superfície metálica do carro
Primeiro, ligue o cabo de terra preto e, em seguida, ligue os cabos de entrada de alimentação laranja/branco com riscas, amarelo e vermelho. - Para o cabo de controlo da antena elétrica ou cabo de alimentação do amplificador de reforço da antena
Notas- Não é necessário ligar este cabo se não existir antena elétrica ou reforço da antena, ou com uma antena telescópica operada manualmente.
- Quando o seu carro tiver uma antena FM/AM incorporada no vidro traseiro/lateral, consulte "Notas sobre os cabos de controlo e de alimentação".
- Para AMP REMOTE IN de um amplificador de potência opcional
Esta ligação é apenas para amplificadores. Ligar qualquer outro sistema pode danificar a unidade. - Para o cabo de interface de um telefone automóvel
- Para o sinal de iluminação de um carro
Certifique-se de que liga primeiro o cabo de terra preto a uma superfície metálica do carro. - Para o terminal de alimentação de +12 V que é energizado na posição de acessório do interruptor da chave de ignição
Notas- Se não existir posição de acessório, ligue ao terminal de alimentação de +12 V (bateria) que é energizado em todos os momentos. Certifique-se de que liga primeiro o cabo de terra preto a uma superfície metálica do carro.
- Quando o seu carro tiver uma antena FM/AM incorporada no vidro traseiro/lateral, consulte "Notas sobre os cabos de controlo e de alimentação".
- Para o terminal de alimentação de +12 V que é energizado em todos os momentos
Certifique-se de que liga primeiro o cabo de terra preto a uma superfície metálica do carro.
Notas sobre os cabos de controlo e de alimentação
- O cabo de controlo da antena elétrica (azul) fornece +12 V DC quando liga o sintonizador.
- Quando o seu carro tiver uma antena FM/AM incorporada no vidro traseiro/lateral, ligue o cabo de controlo da antena elétrica (azul) ou o cabo de entrada de alimentação do acessório (vermelho) ao terminal de alimentação do reforço da antena existente. Para obter mais informações, consulte o seu concessionário.
- Uma antena elétrica sem uma caixa de relé não pode ser utilizada com esta unidade.
Ligação de retenção de memória
Quando o cabo de entrada de alimentação amarelo está ligado, a alimentação será sempre fornecida ao circuito de memória, mesmo quando o interruptor de ignição está desligado.
Notas sobre a ligação das colunas
- Antes de ligar as colunas, desligue a unidade.
- Utilize colunas com uma impedância de 4 a 8 ohms e com capacidades de manuseamento de potência adequadas para evitar danos.
- Não ligue os terminais das colunas ao chassis do carro, nem ligue os terminais das colunas direitas com os da coluna esquerda.
- Não ligue o cabo de terra desta unidade ao terminal negativo (–) da coluna.
- Não tente ligar as colunas em paralelo.
- Ligue apenas colunas passivas. Ligar colunas ativas (com amplificadores incorporados) aos terminais das colunas pode danificar a unidade.
- Para evitar um mau funcionamento, não utilize os cabos das colunas incorporados instalados no seu carro se a unidade partilhar um cabo negativo (–) comum para as colunas direita e esquerda.
- Não ligue os cabos das colunas da unidade uns aos outros.
Nota sobre a ligação
Se a coluna e o amplificador não estiverem ligados corretamente, "FAILURE" (FALHA) aparece no visor. Neste caso, certifique-se de que a coluna e o amplificador estão ligados corretamente.
Precauções
- Escolha cuidadosamente o local de instalação para que a unidade não interfira com as operações de condução normais.
- Evite instalar a unidade em áreas sujeitas a poeira, sujidade, vibração excessiva ou temperaturas elevadas, como luz solar direta ou perto de condutas de aquecimento.
- Utilize apenas o hardware de montagem fornecido para uma instalação segura e protegida.
Ajuste do ângulo de montagem
Ajuste o ângulo de montagem para menos de 45°.

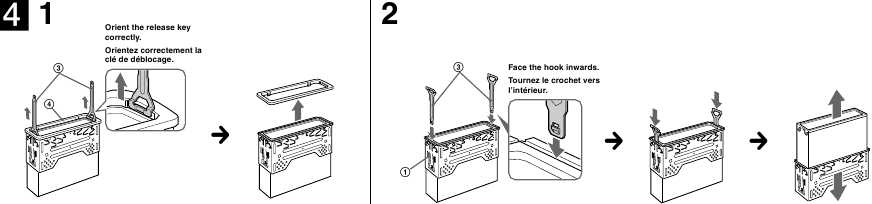

Remoção do colar de proteção e do suporte

Antes de instalar a unidade, remova o colar de proteção
e o suporte
da unidade.
- Remova o colar de proteção
. - Encaixe as chaves de desbloqueio
juntamente com o colar de proteção
. - Puxe as chaves de desbloqueio
para remover o colar de proteção
.
- Encaixe as chaves de desbloqueio
- Remova o suporte
. - Insira ambas as chaves de desbloqueio
juntas entre a unidade e o suporte
até encaixarem. - Puxe o suporte
para baixo e, em seguida, puxe a unidade para cima para separar.
- Insira ambas as chaves de desbloqueio

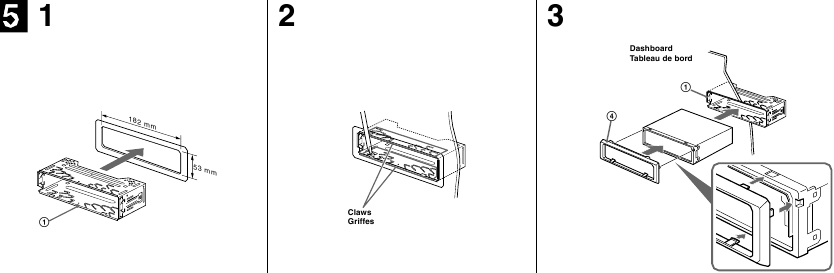

Exemplo de montagem

Instalação no painel de instrumentos
Notas
- Dobre estas garras para fora para um ajuste apertado, se necessário (
-2). - Certifique-se de que os 4 encaixes no colar de proteção
estão devidamente encaixados nas ranhuras da unidade (
-3).

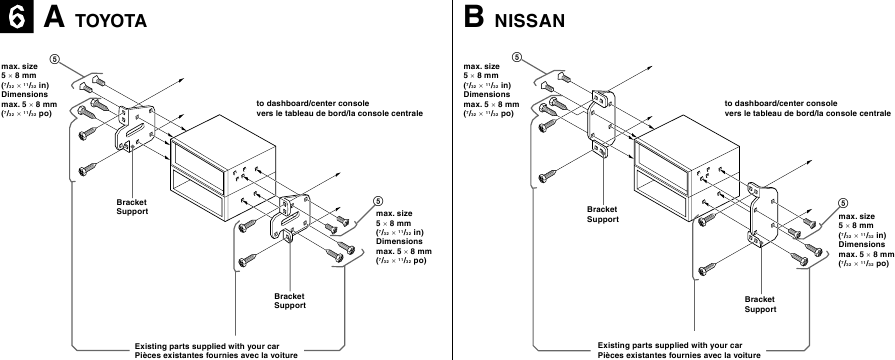

Montagem da unidade num carro japonês

Pode não ser possível instalar esta unidade em algumas marcas de carros japoneses. Nesse caso, consulte o seu concessionário Sony.
Nota
Para evitar o mau funcionamento, instale apenas com os parafusos fornecidos
.

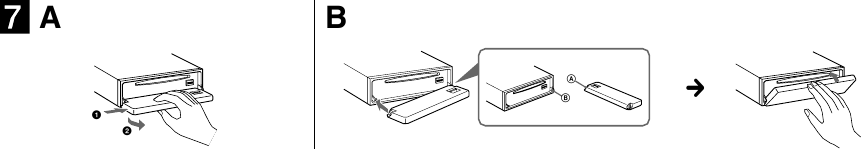

Como remover e fixar o painel frontal

Antes de instalar a unidade, remova o painel frontal.
Para remover
-A
Antes de remover o painel frontal, certifique-se de que prime
. Prima
, deslize o painel frontal para a direita e puxe suavemente a extremidade esquerda do painel frontal.
Para fixar
-B
Coloque o orifício
do painel frontal no veio
na unidade e, em seguida, empurre ligeiramente o lado esquerdo para dentro.
Aviso se a ignição do seu carro não tiver posição ACC
Após desligar a ignição, certifique-se de que prime continuamente
na unidade até o visor desaparecer.
Caso contrário, o visor não desliga e isso provoca o descarregamento da bateria.

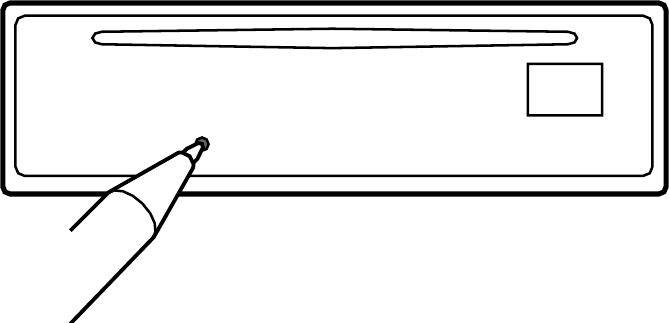

Botão RESET
Quando a instalação e as ligações estiverem concluídas, certifique-se de que prime o botão RESET com uma caneta de ponta esférica, etc., após remover o painel frontal.


Descarregar manual
Aqui pode descarregar a versão completa em PDF do manual, ela pode conter instruções de segurança adicionais, informações de garantia, regras da FCC, etc.
