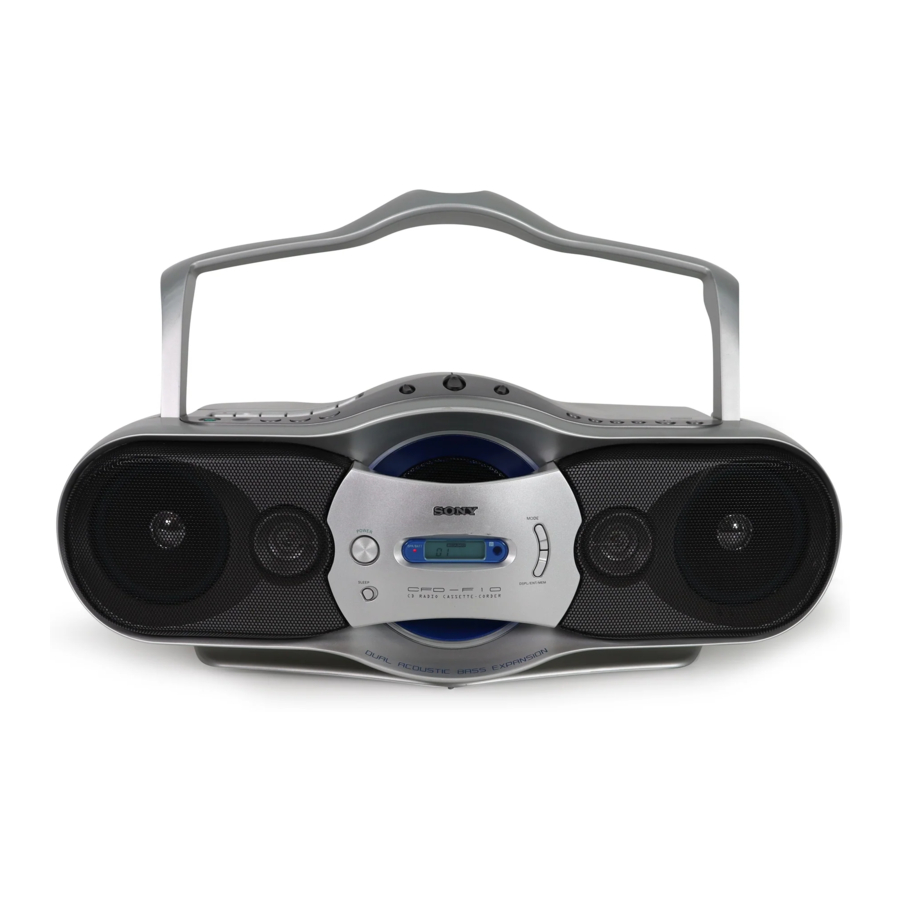

Sony CFD-F10 - CD Radio Cassette-Corder vadovas

Maitinimo šaltiniai

Prijunkite kintamosios srovės maitinimo laidą A arba įdėkite šešias D (R20) dydžio baterijas (nepridedamos) į baterijų skyrių B.

Pastabos

• Pakeiskite baterijas, kai OPR/BATT indikatorius pritemsta arba kai grotuvas nustoja veikti. Pakeiskite visas baterijas naujomis. Prieš keisdami baterijas, būtinai išimkite CD iš grotuvo.
• Norėdami naudoti grotuvą su baterijomis, atjunkite kintamosios srovės maitinimo laidą nuo grotuvo.
• Kai naudojate grotuvą su baterijomis, negalite įjungti grotuvo naudodami nuotolinio valdymo pultą.

Nuotolinio valdymo pulto paruošimas

Įdėkite dvi AAA (R03) dydžio baterijas (nepridedamos).

Baterijų keitimas

Normaliai naudojant, baterijos turėtų tarnauti apie šešis mėnesius. Kai nuotolinio valdymo pultas nebevaldo grotuvo, pakeiskite visas baterijas naujomis.

Valdiklių vieta

Norėdami įjungti/išjungti maitinimą
Paspauskite POWER (maitinimas).

Norėdami reguliuoti garsumą
Paspauskite VOLUME +, – (VOL +, – ant nuotolinio valdymo pulto).

Norėdami klausytis per ausines
Prijunkite ausines prie i (ausinių) lizdo.

Garso paryškinimo reguliavimas
Norėdami sustiprinti žemų dažnių garsą
Paspauskite MEGA BASS. Ekrane pasirodo "MEGA BASS". Norėdami grįžti į normalų garsą, paspauskite mygtuką dar kartą.

Norėdami gauti MEGA Xpand efektą
Paspauskite MEGA Xpand. Ekrane pasirodo "MEGA Xpand". Galite gauti garso lauko išplėtimo efektą. Norėdami grįžti į normalų garsą, paspauskite mygtuką dar kartą.

Užmigimas klausantis muzikos

1. Paleiskite norimą muzikos šaltinį.
2. Paspauskite SLEEP (miego režimas), kad būtų rodoma "SLEEP" (miego režimas).
3. Paspauskite SLEEP (miego režimas), kad pasirinktumėte minutes, po kurių grotuvas išsijungs automatiškai. Kiekvieną kartą paspaudus mygtuką, indikacija keičiasi taip: "60" → "90" → "120"→ "OFF" (išjungta) → "10"→"20" → "30".

Norėdami atšaukti miego funkciją
Paspauskite POWER (maitinimas), kad išjungtumėte maitinimą.

Pastaba
Kai naudojate šią funkciją kasetei groti: jei vienos pusės juostos ilgis yra ilgesnis nei nustatytas laikas, grotuvas neišsijungs, kol juosta nepasieks galo.

CD grojimas

1. Paspauskite CD (tiesioginis įjungimas). (Ant nuotolinio valdymo pulto paspauskite POWER (maitinimas), tada kelis kartus paspauskite FUNCTION (funkcija), kol ekrane pasirodys "Cd".)
2. Įdėkite CD į CD skyrių.
3. Paspauskite PUSH OPEN/CLOSE (stumti atidaryti/uždaryti), kad uždarytumėte CD skyrių.
4. Paspauskite (ant nuotolinio valdymo pulto). Grotuvas vieną kartą paleidžia visus takelius.

Norėdami	Paspauskite
sustabdyti atkūrimą
pristabdyti atkūrimą	( ant nuotolinio valdymo pulto) Norėdami tęsti grojimą po pauzės, paspauskite mygtuką dar kartą.
pereiti prie kito takelio
grįžti į ankstesnį takelį
išimti CD	PUSH OPEN/CLOSE (stumti atidaryti/uždaryti)
rasti vietą klausantis garso	(pirmyn) arba (atgal) grojant, kol rasite vietą ( arba ant nuotolinio valdymo pulto)
rasti vietą stebint ekraną	(pirmyn) arba (atgal) pauzės metu, kol rasite vietą ( arbaant nuotolinio valdymo pulto)
rasti konkretų takelį tiesiogiai*	takelio numerio mygtukas ant nuotolinio valdymo pulto

* Negalite rasti konkretaus takelio, jei ekrane dega "SHUF" arba "PGM". Išjunkite indikaciją paspausdami .

Patarimas
Norėdami rasti takelį, sunumeruotą virš 10, pirmiausia paspauskite >10, tada atitinkamus numerio mygtukus ant nuotolinio valdymo pulto.
Pavyzdys: Norėdami paleisti 23 takelį, pirmiausia paspauskite >10, tada 2 ir 3.

Ekrano naudojimas

Norėdami patikrinti bendrą takelių skaičių ir grojimo laiką
Paspauskite DSPL/ENT/MEM sustabdymo režimu (žr. D pav.).

Norėdami patikrinti likusį laiką
Grojant CD kelis kartus paspauskite DSPL/ENT/MEM. Ekranas keičiasi taip:

* Takeliui, kurio numeris didesnis nei 20, likęs laikas ekrane rodomas kaip "- -:- -".

Atkūrimo režimo pasirinkimas

Paspauskite MODE (režimas), kol ekrane pasirodys "REP 1" "REP ALL" "SHUF" "SHUF REP" "PGM" "PGM REP". Tada tęskite taip:

Norėdami	Pasirinkite	Tada atlikite šį veiksmą
kartoti vieną takelį	"REP 1"	Paspauskite arba, kad pasirinktumėte takelį, kurį norite kartoti, tada paspauskite .
kartoti visus takelius	"REP ALL"	Paspauskite.
maišyti grojimą	"SHUF"	Paspauskite.
kartoti takelius atsitiktine tvarka	"SHUF REP"	Paspauskite.
programos grojimas	"PGM"	Paspauskite arba, tada paspauskite DSPL/ENT/MEM takeliams, kuriuos norite programuoti norima tvarka iki 20 takelių (žr. E pav.). Tada paspauskite
kartoti užprogramuotus takelius	"PGM REP"	Paspauskite. arba, tada paspauskite DSPL/ENT/MEM takeliams, kuriuos norite programuoti norima tvarka iki 20 takelių. Tada paspauskite .

Ant nuotolinio valdymo pulto
Kai pasirinkote "PGM" arba "PGM REP", paspauskite numerio mygtukus takeliui, kurio norite iki 20 takelių, tada paspauskite .

Norėdami atšaukti pasirinktą grojimo režimą
Kelis kartus paspauskite MODE (režimas), kol pasirinktas režimas išnyks iš ekrano.

Norėdami patikrinti užprogramuotą takelį ir grojimo tvarką ekrane
Norėdami patikrinti takelių tvarką prieš grojimą, paspauskite DSPL/ENT/MEM. Kiekvieną kartą paspaudus mygtuką, takelio numeris pasirodo užprogramuota tvarka.

Norėdami pakeisti dabartinę programą
Paspauskite vieną kartą, jei CD sustabdytas, ir du kartus, jei CD groja. Dabartinė programa bus ištrinta. Tada sukurkite naują programą, vadovaudamiesi programavimo procedūra.

Patarimai

• Galite paleisti tą pačią programą dar kartą, nes programa išsaugoma, kol neatidarysite CD skyriaus.
• Galite įrašyti savo programą. Sukūrę programą, įdėkite tuščią juostą ir paspauskite, kad pradėtumėte įrašymą.

Radijo klausymas

1. Spauskite RADIO BAND•AUTO PRESET, kol ekrane pasirodys norimas diapazonas (tiesioginis įjungimas). Kiekvieną kartą paspaudus mygtuką, indikacija keičiasi taip: "FM" → "AM".
2. Laikykite nuspaudę TUNE + arba –, kol ekrane pradės keistis dažnio skaitmenys.
   Grotuvas automatiškai nuskaito radijo dažnius ir sustoja, kai randa aiškią stotį.
   Jei negalite suderinti stoties, spauskite mygtuką pakartotinai, kad pakeistumėte dažnį žingsnis po žingsnio.

Patarimas
Jei FM transliacija triukšminga, spauskite MODE (režimas) pakartotinai, kol ekrane pasirodys "Mono" (mono) ir radijas gros monofoniniu režimu.

Radijo stočių išankstinis nustatymas

Galite išsaugoti radijo stotis grotuvo atmintyje. Galite iš anksto nustatyti iki 30 radijo stočių, 20 FM ir 10 AM bet kokia tvarka.

1. Spauskite RADIO BAND•AUTO PRESET, kad pasirinktumėte diapazoną.
2. Laikykite nuspaudę RADIO BAND•AUTO PRESET 2 sekundes, kol ekrane sumirksės "AUTO" (automatinis).
3. Spauskite DSPL/ENT/MEM. Stotys saugomos atmintyje nuo žemesnių dažnių iki aukštesnių.

Jei stoties negalima nustatyti automatiškai
Turite rankiniu būdu nustatyti stotį su silpnu signalu.

1. Spauskite RADIO BAND•AUTO PRESET, kad pasirinktumėte diapazoną.
2. Suderinkite norimą stotį.
3. Laikykite nuspaudę DSPL/ENT/MEM 2 sekundes, kol ekrane sumirksės iš anksto nustatytas numeris.
4. Spauskite PRESET + arba –, kol ekrane sumirksės norimas stoties iš anksto nustatytas numeris.
5. Spauskite DSPL/ENT/MEM. Nauja stotis pakeičia senąją.

Nuotolinio valdymo pulte

1. Spauskite BAND (juosta), kol ekrane pasirodys norimas diapazonas.
2. Suderinkite norimą stotį.
3. Laikykite nuspaudę skaičių mygtukus, kuriuose norite iš anksto nustatyti naują stotį, apie 2 sekundes. Norėdami pasirinkti iš anksto nustatytą numerį virš 10, pirmiausia paspauskite >10, tada atitinkamus skaičių mygtukus. Turite laikyti nuspaudę paskutinį skaičių mygtuką, kad įvestumėte maždaug 2 sekundes. (Pavyzdys: norėdami pasirinkti 12, pirmiausia paspauskite >10 ir 1, tada laikykite nuspaudę 2 apie 2 sekundes.)

Patarimas
Iš anksto nustatytos radijo stotys lieka atmintyje, net jei atjungiate kintamosios srovės maitinimo laidą arba išimate baterijas.

Iš anksto nustatytų radijo stočių grojimas

1. Spauskite RADIO BAND•AUTO PRESET, kad pasirinktumėte diapazoną.
2. Spauskite PRESET + arba –, kad suderintumėte išsaugotą stotį.

Nuotolinio valdymo pulte

1. Spauskite BAND (juosta).
2. Spauskite skaičių mygtukus, kad suderintumėte išsaugotą stotį. Norėdami suderinti iš anksto nustatytą stotį virš 10, pirmiausia paspauskite >10, tada atitinkamus skaičių mygtukus. (Pavyzdys: norėdami suderinti iš anksto nustatytą stotį 12, pirmiausia paspauskite >10 ir 1, tada paspauskite 2.)

Kasetės grojimas

1. Spauskite TAPE (tiesioginis įjungimas). (Nuotolinio valdymo pulte spauskite POWER (maitinimas), tada pakartotinai spauskite FUNCTION (funkcija), kol ekrane pasirodys "TAPE" (kasetė).)
2. Spauskite , kad atidarytumėte kasetės skyrių ir įdėtumėte įrašytą kasetę. Uždarykite skyrių. Naudokite tik TYPE I (normal) (I TIPO (normalią)) kasetę.
3. Spauskite .

Norėdami	Spauskite
sustabdyti grojimą
greitai prasukti į priekį arba atgal	arba
pristabdyti grojimą	Norėdami tęsti grojimą po pristabdymo, vėl paspauskite mygtuką.
išstumti kasetę

Įrašymas

1. Spauskite , kad atidarytumėte kasetės skyrių ir įdėtumėte tuščią kasetę. Naudokite tik TYPE I (normal) (I TIPO (normalią)) kasetę.
2. Pasirinkite programos šaltinį, kurį norite įrašyti.
   Norėdami įrašyti iš CD grotuvo
   Spauskite CD ir įdėkite CD (žr. "CD grojimas").
   Norėdami įrašyti iš radijo
   Spauskite RADIO BAND•AUTO PRESET ir suderinkite norimą stotį (žr. "Radijo klausymas").
3. Spauskite , kad pradėtumėte įrašymą. ( nuspaudžiamas automatiškai.)

Norėdami	Spauskite
sustabdyti įrašymą
pristabdyti įrašymą	Norėdami tęsti įrašymą, vėl paspauskite mygtuką.

Patarimai

• Garso stiprumo arba garso akcento reguliavimas neturės įtakos įrašymo lygiui.
• Norėdami gauti geriausius rezultatus, įrašymui naudokite kintamosios srovės maitinimą.
• Norėdami ištrinti įrašą, atlikite šiuos veiksmus:
  1. Įdėkite kasetę su įrašu, kurį norite ištrinti.
  2. Spauskite TAPE (kasetė).
  3. Spauskite .

Trikčių šalinimas

Bendrieji dalykai

Neįsijungia maitinimas.

• Įsitikinkite, kad baterijos įdėtos teisingai.
• Pakeiskite visas baterijas naujomis, jei jos silpnos.
• Negalite įjungti grotuvo nuotolinio valdymo pultu, kai naudojate grotuvą su baterijomis.

Neįjungtas maitinimas, o pakaitomis rodomi "bAttErY" (baterija) ir "Error" (klaida).

• Įsitikinkite, kad baterijos įdėtos teisingai.
• Pakeiskite visas baterijas naujomis, jei jos silpnos.

Nėra garso.

• Sureguliuokite garsumą.
• Klausydamiesi per garsiakalbius, atjunkite ausines.

Girdisi triukšmas.

• Šalia grotuvo kas nors naudoja mobilųjį telefoną ar kitą įrangą, kuri skleidžia radijo bangas. tPatraukite mobilųjį telefoną ir pan. toliau nuo grotuvo.

CD grotuvas

CD negroja arba ekrane šviečia "no dISC" (nėra disko), net kai CD yra įdėtas.

• Įdėkite CD etikete į viršų.
• Išvalykite CD.
• Išimkite CD ir palikite CD skyrių atidarytą maždaug valandą, kad išdžiūtų drėgmės kondensatas.
• CD-R/CD-RW nebuvo baigtas. Užbaikite CD-R/CD-RW įrašymo įrenginiu.
• Yra problemų dėl CDR/CD-RW kokybės, įrašymo įrenginio arba programinės įrangos.
• CD-R/CD-RW yra tuščias.
• Pakeiskite visas baterijas naujomis, jei jos silpnos.

Garsas nutrūksta.

• Sumažinkite garsumą.
• Išvalykite CD arba pakeiskite jį, jei CD yra smarkiai pažeistas.
• Padėkite grotuvą vietoje, kurioje nėra vibracijos.
• Išvalykite objektyvą komerciškai prieinamu pūstuvu.
• Garsas gali nutrūkti arba gali būti girdimas triukšmas, kai naudojate prastos kokybės CD-R/CDRW arba jei yra problemų su įrašymo įrenginiu arba programine įranga.

Radijas

Silpnas priėmimas.

• Pakeiskite antenos padėtį, kad pagerintumėte FM priėmimą.


• Pakeiskite paties grotuvo padėtį, kad pagerintumėte AM priėmimą.


Silpnas arba prastos kokybės garsas.

• Pakeiskite visas baterijas naujomis, jei jos silpnos.
• Patraukite grotuvą toliau nuo televizoriaus.

Televizoriaus vaizdas tampa nestabilus.

• Jei klausotės FM programos šalia televizoriaus su vidaus antena, patraukite grotuvą toliau nuo televizoriaus.

Kasetinis grotuvas

Paspaudus valdymo mygtuką, kasetė nejuda.

• Tvirtai uždarykite kasetės skyrių.

Mygtukas neveikia arba kasetė negroja ar neįrašo.

• Įsitikinkite, kad kasetės apsaugos skirtukas yra vietoje.

Prasta arba iškraipyta grojimo, įrašymo arba trynimo kokybė.

• Išvalykite galvutes, prispaudimo volelį ir kapstaną valymo tamponu, šiek tiek sudrėkintu valymo skysčiu arba alkoholiu.
• Pakeiskite visas baterijas naujomis, jei jos silpnos.
• Naudojama TYPE II (aukštos padėties) arba TYPE IV (metalinė) kasetė. Naudokite tik TYPE I (normal) (I TIPO (normalią)) kasetę.
• Demagnetizuokite galvutes naudodami komerciškai prieinamą kasetės galvučių demagnetizatorių.

Nuotolinio valdymo pultas

Nuotolinio valdymo pultas neveikia.

• Pakeiskite visas nuotolinio valdymo pulto baterijas naujomis, jei jos silpnos.
• Įsitikinkite, kad nukreipiate nuotolinio valdymo pultą į nuotolinio valdymo jutiklį ant grotuvo.
• Pašalinkite visas kliūtis nuotolinio valdymo pulto ir grotuvo kelyje.
• Įsitikinkite, kad nuotolinio valdymo jutiklis nėra veikiamas stiprios šviesos, pvz., tiesioginių saulės spindulių arba fluorescencinės lempos šviesos.
• Naudodami nuotolinio valdymo pultą, priartėkite prie grotuvo.

Išbandę aukščiau nurodytas priemones, jei vis dar turite problemų, atjunkite kintamosios srovės maitinimo laidą ir išimkite visas baterijas. Kai visi rodmenys ekrane išnyks, vėl įjunkite maitinimo laidą ir įdėkite baterijas. Jei problema išlieka, kreipkitės į artimiausią Sony atstovą.

Specifikacijos

AUDIO GALINGUMO SPECIFIKACIJOS
GALINGUMO IŠVESTIS IR VISIŠKAS HARMONINIS IŠKRAIPYMAS
Su 6 omų apkrovomis, abu kanalai varomi nuo 250 - 6 300 Hz; vardinė 3,5 W vienam kanalui - minimali RMS galia, esant ne didesniam kaip 10% visiško harmoninio iškraipymo AC veikimo metu.

Kitos specifikacijos
CD grotuvo skyrius
Sistema
Kompaktinių diskų skaitmeninė garso sistema
Lazerinio diodo savybės
Medžiaga: GaAlAs
Bangos ilgis: 780 nm
Emisijos trukmė: Nuolatinė
Lazerio galia: Mažiau nei 44,6 µW
(Ši išvestis yra vertė, išmatuota maždaug 200 mm atstumu nuo objektyvo paviršiaus ant optinio nuskaitymo bloko su 7 mm apertūra.)
Verpstės greitis
200 r/min (aps./min.) iki 500 r/min (aps./min.) (CLV)
Kanalų skaičius 2
Dažnio atsakas
20 - 20 000 Hz +1/–2 dB
Virpėjimas
Žemiau išmatuojamos ribos

Radijo skyrius
Dažnių diapazonas
FM: 87,5 - 108 MHz
AM: Taivano modelis: 531 - 1 611 kHz
Kiti modeliai: 530 - 1 710 kHz
Antenos
FM: Teleskopinė antena
AM: Įmontuota feritinė strypinė antena

Kasetinio magnetofono skyrius
Įrašymo sistema
4 takelių 2 kanalų stereo
Greitas vyniojimo laikas
Apytiksliai 110 s (sek.) su "Sony" kasete C-60
Dažnio atsakas
TYPE I (normalus): 80 - 13 000 Hz

Bendrosios
Garsiakalbis
Visas diapazonas: 10 cm skersmens, 6 omai, kūgio tipas (2)
Aukštų dažnių garsiakalbis: 2 cm skersmens (2)
Pasyvusis radiatorius: 10 cm skersmens (1)
Išvestys
Ausinių lizdas (stereo mini lizdas)
Skirtas 16 - 68 omų varžos ausinėms
Galingumo išvestis
4,5 W + 4,5 W (esant 6 omams, 10% harmoniniam iškraipymui)
Maitinimo reikalavimai
CD radijo kasetiniam magnetofonui:
120 V AC, 60Hz
9 V DC, 6 D dydžio (R20) baterijos
Nuotolinio valdymo pultui:
3 V DC, 2 AAA dydžio (R03) baterijos
Energijos suvartojimas AC 25 W
Baterijos veikimo trukmė
CD radijo kasetiniam magnetofonui:
FM įrašymas
"Sony" R20P: apytiksliai 3,5 val.
"Sony" šarminės LR20: apytiksliai 10 val.
Juostos atkūrimas
"Sony" R20P: apytiksliai 1,5 val.
"Sony" šarminės LR20: apytiksliai 5 val.
CD atkūrimas
"Sony" R20P: apytiksliai 1 val.
"Sony" šarminės LR20: apytiksliai 4 val.

Matmenys
Apytiksliai 515 × 201 × 287 mm (p/a/g) (20 3 × 8 × 11 ⁄ 3 ⁄ 8 8 coliai) (įskaitant išsikišusias dalis)

Masė Apytiksliai 5,1 kg (11 lb. 4 oz) (įskaitant baterijas)
Pridedamas priedas
AC maitinimo laidas (1)
Nuotolinio valdymo pultas (1)

Dizainas ir specifikacijos gali būti keičiami be išankstinio įspėjimo.

Pasirenkami priedai

Sony MDR ausinių serija

Atsisiųsti instrukciją

Čia galite atsisiųsti visą pdf instrukcijos versiją, kurioje gali būti papildomų saugos instrukcijų, garantijos informacijos, FCC taisyklių ir kt.

Atsisiųsti Sony CFD-F10 - CD Radio Cassette-Corder vadovas

Prieinamos kalbos
