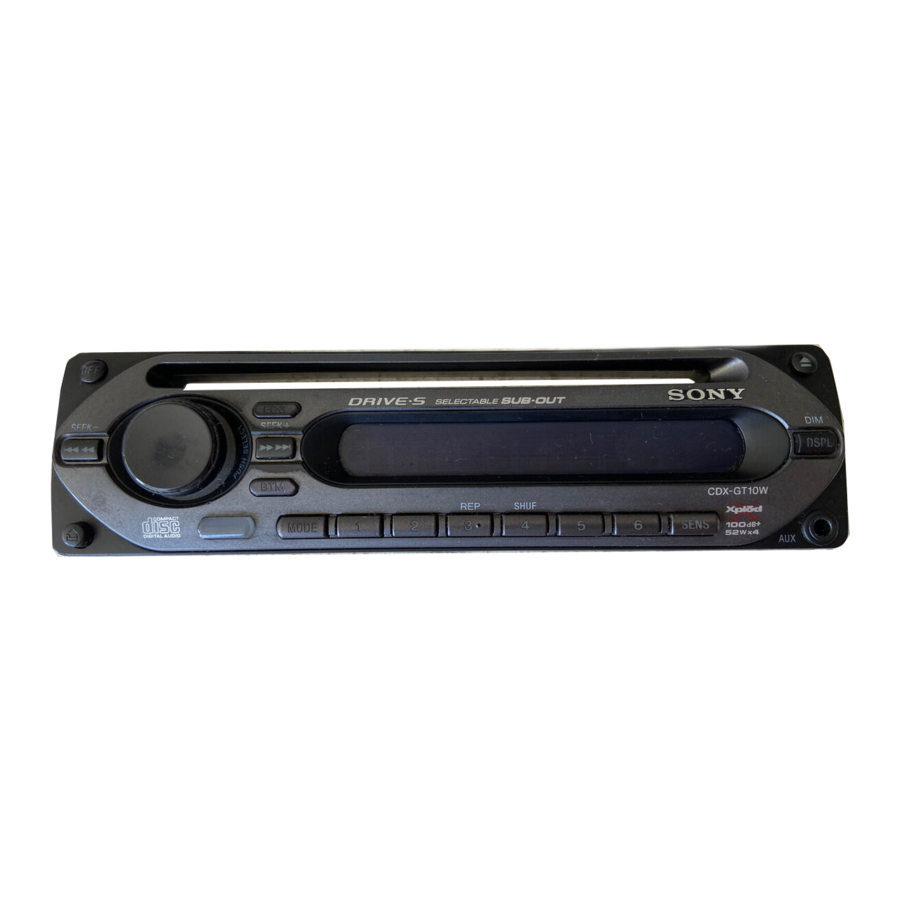

Sony CDX-GT20W, CDX-GT10W - FM/AM Compact Disc Player Asennus-/liitäntäopas

Varoitukset

• Tämä laite on suunniteltu vain 12 V DC -käyttöön negatiivisella maadoituksella.
• Älä aseta johtoja ruuvin alle tai liikkuviin osiin (esim. istuimen kiskoihin).
• Ennen liitäntöjen tekemistä, katkaise virta auton sytytyksestä välttääksesi oikosulut.
• Liitä keltainen ja punainen virransyöttöjohto vasta, kun kaikki muut johdot on liitetty.
• Vedä kaikki maadoitusjohdot yhteiseen maadoituspisteeseen.
• Varmista, että eristät kaikki irralliset, kytkemättömät johdot sähköteipillä turvallisuuden vuoksi.
• Optisten instrumenttien käyttö tämän tuotteen kanssa lisää silmävaaraa.

Huomautuksia virtalähteen johdosta (keltainen)

• Kun liität tämän laitteen yhdessä muiden stereolaitteiden kanssa, kytketyn auton virtapiirin luokituksen on oltava suurempi kuin kunkin komponentin sulakkeen summa.
• Jos minkään auton virtapiirin luokitus ei ole riittävän korkea, liitä laite suoraan akkuun.

Kuvissa käytetyt laitteet (eivät sisälly toimitukseen)

Osaluettelo

• Luettelon numerot viittaavat ohjeisiin.
• Kiinnike ja suojakaulus on kiinnitetty laitteeseen ennen toimitusta. Ennen laitteen asentamista, käytä vapautusavaimia kiinnikkeen ja suojakauluksen irrottamiseen laitteesta. Katso lisätietoja kohdasta "Suojakauluksen ja kiinnikkeen irrottaminen ()" arkin kääntöpuolella.
• Säilytä vapautusavaimet myöhempää käyttöä varten, koska niitä tarvitaan myös, jos irrotat laitteen autostasi.

Käsittele kiinnikettä varovasti välttääksesi sormien loukkaantumisen.

Huomautus
Varmista ennen asennusta, että kiinnikkeen molemmilla puolilla olevat salvat on taivutettu sisäänpäin 2 mm (³/32 tuumaa). Jos salvat ovat suorat tai taivutettu ulospäin, laitetta ei asenneta kunnolla ja se voi ponnahtaa ulos.

Liitäntäesimerkki

Huomautuksia (-B)

• Varmista, että liität maadoitusjohdon ennen vahvistimen liittämistä.
• Hälytysääni kuuluu vain, jos sisäänrakennettua vahvistinta käytetään.

Kytkentäkaavio

^{* 1} RCA-pistokejohto (ei sisälly toimitukseen)
^{* 2} AUDIO OUT voidaan vaihtaa SUB- tai REAR-tilaan. Katso lisätietoja mukana toimitetuista käyttöohjeista.

1. Auton metallipintaan
   Liitä ensin musta maadoitusjohto, sitten keltainen ja punainen virransyöttöjohto.
2. Sähköantennin ohjausjohtoon tai antennivahvistimen virtalähteen johtoon
   Huomautuksia

• Tätä johtoa ei tarvitse liittää, jos ei ole sähköantennia tai antennivahvistinta, tai jos on manuaalisesti käytettävä teleskooppiantenni.
• Kun autossasi on sisäänrakennettu FM/AM-antenni takalasissa/sivulasissa, katso "Huomautuksia ohjaus- ja virtalähteen johdoista".

3. Valinnaisen päätevahvistimen AMP REMOTE IN -liitäntään
   Tämä liitäntä on tarkoitettu vain vahvistimille. Minkä tahansa muun järjestelmän liittäminen voi vahingoittaa laitetta.
4. +12 V:n virtaliitäntään, joka on jännitteellinen sytytysavaimen lisävarusteasennossa (accessory position)
   Huomautuksia

• Jos lisävarusteasentoa (accessory position) ei ole, liitä +12 V:n virta (akku) -liitäntään, joka on aina jännitteellinen.
  Varmista, että liität mustan maadoitusjohdon ensin auton metallipintaan.
• Kun autossasi on sisäänrakennettu FM/AM-antenni takalasissa/sivulasissa, katso "Huomautuksia ohjaus- ja virtalähteen johdoista".

5. +12 V:n virtaliitäntään, joka on aina jännitteellinen
   Varmista, että liität mustan maadoitusjohdon ensin auton metallipintaan.

Huomautuksia ohjaus- ja virtalähteen johdoista

• Sähköantennin ohjausjohto (sininen) syöttää +12 V DC:tä, kun käynnistät virittimen.
• Kun autossasi on sisäänrakennettu FM/AM-antenni takalasissa/sivulasissa, liitä sähköantennin ohjausjohto (sininen) tai lisävarusteiden virransyöttöjohto (punainen) olemassa olevan antennivahvistimen virtaliitäntään. Kysy lisätietoja jälleenmyyjältäsi.
• Sähköantennia ilman relekoteloa ei voida käyttää tämän laitteen kanssa.

Muistin säilytysliitäntä
Kun keltainen virransyöttöjohto on liitetty, muistipiirille syötetään virtaa aina, vaikka sytytysvirta olisi katkaistu.

Huomautuksia kaiutinliitännästä

• Ennen kaiuttimien liittämistä, sammuta laite.
• Käytä kaiuttimia, joiden impedanssi on 4–8 ohmia ja joilla on riittävä tehonkäsittelykapasiteetti vaurioiden välttämiseksi.
• Älä liitä kaiutinliittimiä auton runkoon tai liitä oikean kaiuttimen liittimiä vasemman kaiuttimen liittimiin.
• Älä liitä tämän laitteen maadoitusjohtoa kaiuttimen negatiiviseen (–) liittimeen.
• Älä yritä liittää kaiuttimia rinnakkain.
• Liitä vain passiivikaiuttimia. Aktiivikaiuttimien (joissa on sisäänrakennetut vahvistimet) liittäminen kaiutinliittimiin voi vahingoittaa laitetta.
• Välttääksesi toimintahäiriön, älä käytä autoon asennettuja sisäänrakennettuja kaiutinjohtoja, jos laitteella on yhteinen negatiivinen (–) johto oikean ja vasemman kaiuttimen kanssa.
• Älä liitä laitteen kaiutinjohtoja toisiinsa.

Huomautus liitännästä
Jos kaiutin ja vahvistin eivät ole kytketty oikein, näytössä näkyy "FAILURE" (virhe). Varmista tässä tapauksessa, että kaiutin ja vahvistin on kytketty oikein.

Varotoimet

• Valitse asennuspaikka huolellisesti, jotta laite ei häiritse normaalia ajamista.
• Vältä laitteen asentamista alueille, jotka ovat alttiina pölylle, lialle, liialliselle tärinälle tai korkeille lämpötiloille, kuten suorassa auringonvalossa tai lämmityskanavien lähellä.
• Käytä vain mukana toimitettuja asennustarvikkeita turvallisen ja varman asennuksen takaamiseksi.

Asennuskulman säätö
Säädä asennuskulma alle 45°.

Suojakauluksen ja kiinnikkeen irrottaminen

Irrota suojakaulus ja kiinnike laitteesta ennen sen asentamista.

1. Irrota suojakaulus .

   1. Aseta vapautusavaimet yhdessä suojakauluksen kanssa.
   2. Vedä vapautusavaimet ulos suojakauluksen irrottamiseksi.
2. Irrota kiinnike .

   1. Työnnä molemmat vapautusavaimet yhdessä laitteen ja kiinnikkeen väliin, kunnes ne napsahtavat.
   2. Vedä kiinnike alas ja vedä sitten laite ylös erottaaksesi ne.

Asennusesimerkki

Asennus kojelautaan

Huomautuksia

• Taivuta näitä kynsiä ulospäin tiukan istuvuuden saavuttamiseksi, jos tarpeen (-2).


• Varmista, että suojakauluksen 4 salpaa on kunnolla kiinni laitteen raoissa (-3).


Laitteen asentaminen japanilaiseen autoon

Et ehkä voi asentaa tätä laitetta joihinkin japanilaisten autojen malleihin. Ota tällaisessa tapauksessa yhteyttä Sony-jälleenmyyjääsi.

Huomautus
Toimintahäiriöiden välttämiseksi asenna vain mukana toimitetuilla ruuveilla .

Etupaneelin irrottaminen ja kiinnittäminen

Irrota etupaneeli ennen laitteen asentamista.
-A Irrottaminen

Ennen kuin irrotat etupaneelin, muista painaa .
Paina ja vedä se irti itseesi päin.

-B Kiinnittäminen

Aseta etupaneelin osa laitteen osaan , kuten kuvassa, ja työnnä vasen puoli paikalleen, kunnes se napsahtaa.

Varoitus, jos autosi sytytyksessä ei ole ACC-asentoa

Kun olet katkaissut virran sytytyksestä, muista painaa ja pitää painettuna laitteessa, kunnes näyttö katoaa.
Muutoin näyttö ei sammu ja tämä aiheuttaa akun tyhjenemisen.

RESET-painike

Kun asennus ja liitännät on suoritettu, muista painaa RESET-painiketta kuulakärkikynällä tms. etupaneelin irrottamisen jälkeen.
