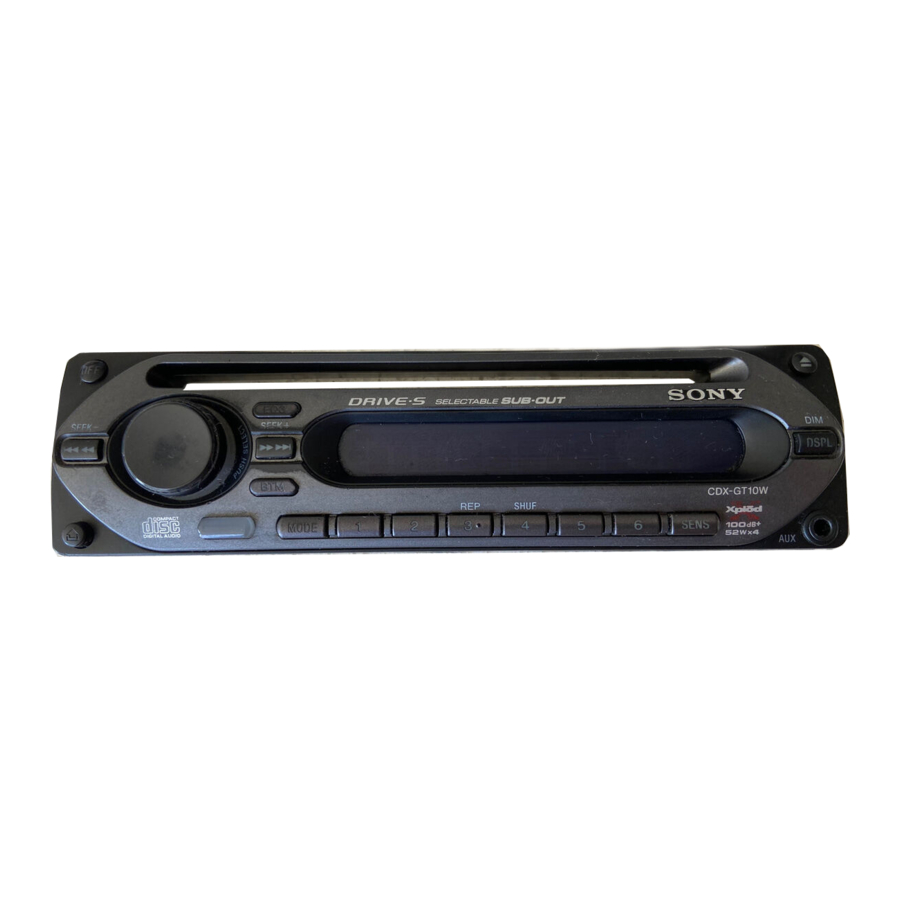

Sony CDX-GT20W, CDX-GT10W - FM/AM Compact Disc Player o'rnatish/ulanish qo'llanmasi

Ehtiyot choralari

• Bu qurilma faqat manfiy yer 12 V DC da ishlash uchun mo'ljallangan.
• O'tkazgichlarni vint ostiga yoki harakatlanuvchi qismlarga (masalan, o'rindiq relslariga) tushirmang.
• Ulanishlarni amalga oshirishdan oldin, qisqa tutashuvlarning oldini olish uchun avtomobilni o't oldirishni o'chiring.
• Sariq va qizil quvvat kiritish simlarini faqat boshqa barcha simlar ulanganidan keyin ulang.
• Barcha yer simlarini umumiy yer nuqtasiga o'tkazing.
• Xavfsizlik uchun har qanday bo'sh ulangan simlarni izolyatsiya lenta bilan o'rashni unutmang.
• Ushbu mahsulot bilan optik asboblardan foydalanish ko'z uchun xavfni oshiradi.

Quvvat manbai simiga oid eslatmalar (sariq)

• Ushbu qurilmani boshqa stereo komponentlar bilan birgalikda ulashda, ulangan avtomobil kontaktining o'tkazuvchanlik darajasi har bir komponentning sug'urta qiymatidan yuqori bo'lishi kerak.
• Agar avtomobil kontaktlari etarlicha yuqori baholanmagan bo'lsa, qurilmani to'g'ridan-to'g'ri batareyaga ulang.

Rasmlarda ishlatilgan uskunalar (ta'minlanmagan)

Qismlar ro'yxati

• Ro'yxatdagi raqamlar ko'rsatmalardagi raqamlar bilan mos keladi.
• Qavs va himoya halqasi jo'natishdan oldin qurilmaga biriktiriladi. Qurilmani o'rnatishdan oldin, qavsni olib tashlash uchun bo'shatish kalitlaridan foydalaning va himoya halqasi qurilmadan. Tafsilotlar uchun varaqning orqa tomonidagi "Himoya halqasi va qavsni olib tashlash ()" ga qarang.
• Qurilmani avtomobilingizdan olib tashlashingiz kerak bo'lsa, kelajakda foydalanish uchun bo'shatish kalitlarini saqlang, chunki ular ham zarur.

Barmoqlaringizni shikastlamaslik uchun qavsni ehtiyotkorlik bilan tuting.

Eslatma
O'rnatishdan oldin, qavsning ikkala tomonidagi qulf tutqichlari 2 mm (³/32 dyuym) ichkariga egilganligiga ishonch hosil qiling. Agar qulf tutqichlari to'g'ri bo'lsa yoki tashqariga egilgan bo'lsa, qurilma mahkam o'rnatilmaydi va otilib chiqishi mumkin.

Ulanish namunasi

Eslatmalar (-B)

• Kuchsizlantirgichni ulashdan oldin yer simini ulashni unutmang.
• Signalizatsiya faqat o'rnatilgan kuchaytirgich ishlatilsa, ovoz chiqaradi.

Ulanish diagrammasi

^{* 1} RCA pin kordi (ta'minlanmagan)
^{* 2} AUDIO OUT ni SUB yoki REAR ga o'tkazish mumkin. Tafsilotlar uchun taqdim etilgan Foydalanish bo'yicha ko'rsatmalarga qarang.

1. Avtomobilning metall yuzasiga
   Avval qora yer simini ulang, keyin sariq va qizil quvvat kiritish simlarini ulang.
2. Quvvat antennasi boshqaruv simiga yoki antenna kuchaytirgichining quvvat manbai simiga
   Eslatmalar

• Agar quvvat antennasi yoki antenna kuchaytirgichi bo'lmasa yoki qo'lda boshqariladigan teleskopik antenna bo'lsa, ushbu simni ulash shart emas.
• Agar avtomobilingizda orqa/yon oynadagi o'rnatilgan FM/AM antennasi bo'lsa, "Boshqaruv va quvvat manbai simlariga oid eslatmalar" ga qarang.

3. Ixtiyoriy kuch kuchaytirgichning AMP REMOTE IN ga
   Bu ulanish faqat kuchaytirgichlar uchun mo'ljallangan. Boshqa har qanday tizimni ulash qurilmaga zarar etkazishi mumkin.
4. O't oldirish kaliti kalitining aksessuar holatida quvvatlanadigan +12 V quvvat terminaliga
   Eslatmalar

• Agar aksessuar holati bo'lmasa, har doim quvvatlanadigan +12 V quvvat (batareya) terminaliga ulang.
  Avval qora yer simini avtomobilning metall yuzasiga ulashni unutmang.
• Agar avtomobilingizda orqa/yon oynadagi o'rnatilgan FM/AM antennasi bo'lsa, "Boshqaruv va quvvat manbai simlariga oid eslatmalar" ga qarang.

5. Har doim quvvatlanadigan +12 V quvvat terminaliga
   Avval qora yer simini avtomobilning metall yuzasiga ulashni unutmang.

Boshqaruv va quvvat manbai simlariga oid eslatmalar

• Quvvat antennasi boshqaruv simi (ko'k) tunerni yoqsangiz +12 V DC beradi.
• Agar avtomobilingizda orqa/yon oynada o'rnatilgan FM/AM antenna bo'lsa, quvvat antennasi boshqaruv simini (ko'k) yoki aksessuar quvvat kiritish simini (qizil) mavjud antenna kuchaytirgichining quvvat terminaliga ulang. Tafsilotlar uchun dileringizga murojaat qiling.
• Relay qutisi bo'lmagan quvvat antennasini ushbu qurilma bilan ishlatib bo'lmaydi.

Xotirani saqlash ulanishi
Sariq quvvat kiritish simi ulangan bo'lsa, o't oldirish kaliti o'chirilgan bo'lsa ham xotira kontaktiga doimo quvvat beriladi.

Kalonka ulanishiga oid eslatmalar

• Kalonkalarni ulashdan oldin qurilmani o'chiring.
• Zarar yetkazmaslik uchun 4 dan 8 ohmgacha bo'lgan impedansli va etarli quvvatga ega kalonkalardan foydalaning.
• Kalonka terminallarini avtomobil shassisiga ulamang yoki o'ng kalonkalarning terminallarini chap kalonkaning terminallari bilan ulamang.
• Ushbu qurilmaning yer simini kalonkaning manfiy (–) terminaliga ulamang.
• Kalonkalarni parallel ravishda ulashga urinmang.
• Faqat passiv kalonkalarni ulang. Kalonka terminallariga faol kalonkalarni (o'rnatilgan kuchaytirgichlar bilan) ulash qurilmaga zarar etkazishi mumkin.
• Noto'g'ri ishlashning oldini olish uchun, agar qurilma o'ng va chap kalonkalar uchun umumiy manfiy (–) simni ulashsa, avtomobilingizda o'rnatilgan kalonka simlaridan foydalanmang.
• Qurilmaning kalonka simlarini bir-biriga ulamang.

Ulanishga oid eslatma
Agar kalonka va kuchaytirgich to'g'ri ulanmagan bo'lsa, displeyda "FAILURE" (MUVOFAQQIYATSIZLIK) paydo bo'ladi. Bunday holda, kalonka va kuchaytirgichning to'g'ri ulanganligiga ishonch hosil qiling.

Ehtiyot choralari

• O'rnatish joyini ehtiyotkorlik bilan tanlang, shunda qurilma normal haydash operatsiyalariga xalaqit bermaydi.
• Qurilmani chang, kir, haddan tashqari tebranish yoki yuqori haroratga ta'sir qiladigan joylarga, masalan, to'g'ridan-to'g'ri quyosh nuriga yoki isitgich kanallari yaqiniga o'rnatishdan saqlaning.
• Xavfsiz va ishonchli o'rnatish uchun faqat taqdim etilgan o'rnatish uskunalaridan foydalaning.

O'rnatish burchagini sozlash
O'rnatish burchagini 45° dan kamroq qilib sozlang.

Himoya halqasi va qavsni olib tashlash

Qurilmani o'rnatishdan oldin himoya halqasini va qavsni qurilmadan olib tashlang.

1. Himoya halqasini olib tashlang .

   1. Bo'shatish kalitlarini birgalikda himoya halqasi bilan ulang.
   2. Himoya halqasini olib tashlash uchun bo'shatish kalitlarini tortib oling.
2. Qavsni olib tashlang .

   1. Ikkala bo'shatish kalitini qurilma va qavs o'rtasida chertguncha birga joylashtiring.
   2. Qavsni pastga torting , keyin ajratish uchun qurilmani yuqoriga torting.

O'rnatish namunasi

Asboblar paneliga o'rnatish

Eslatmalar

• Agar kerak bo'lsa, mahkam o'rnashishi uchun bu tirnoqlarni tashqariga eging (-2).


• Himoya halqasidagi 4 ta qulf tutqichlari qurilmaning tirqishlariga to'g'ri ulanganligiga ishonch hosil qiling (-3).


Qurilmani yaponiyalikda o'rnatish

Ushbu qurilmani yapon avtomobillarining ba'zi markalariga o'rnata olmasligingiz mumkin. Bunday holda, Sony dileringizga murojaat qiling.

Eslatma
Noto'g'ri ishlashning oldini olish uchun faqat taqdim etilgan vintlar bilan o'rnating .

Old panelni qanday yechish va ulash mumkin

Qurilmani o'rnatishdan oldin, old panelni yeching.
-A Yechish uchun

Old panelni yechishdan oldin, albatta ni bosing.
ni bosing va uni o'zingizga qarab tortib oling.

-B Ulanish uchun

Old panelning qismini qurilmaning qismi bilan rasmda ko'rsatilganidek ulang va chap tomonni chertguncha joyiga suring.

Agar avtomobilingizning o't oldirishida ACC holati bo'lmasa, ogohlantirish

O't oldirishni o'chirgandan so'ng, displey yo'qolguncha qurilmadagi ni bosib ushlab turing.
Aks holda, displey o'chmaydi va bu batareyaning zaryadsizlanishiga olib keladi.

RESET tugmasi

O'rnatish va ulanishlar tugallangandan so'ng, old panelni yechib olgach, albatta, sharikli ruchka va hokazolar bilan RESET tugmasini bosing.
