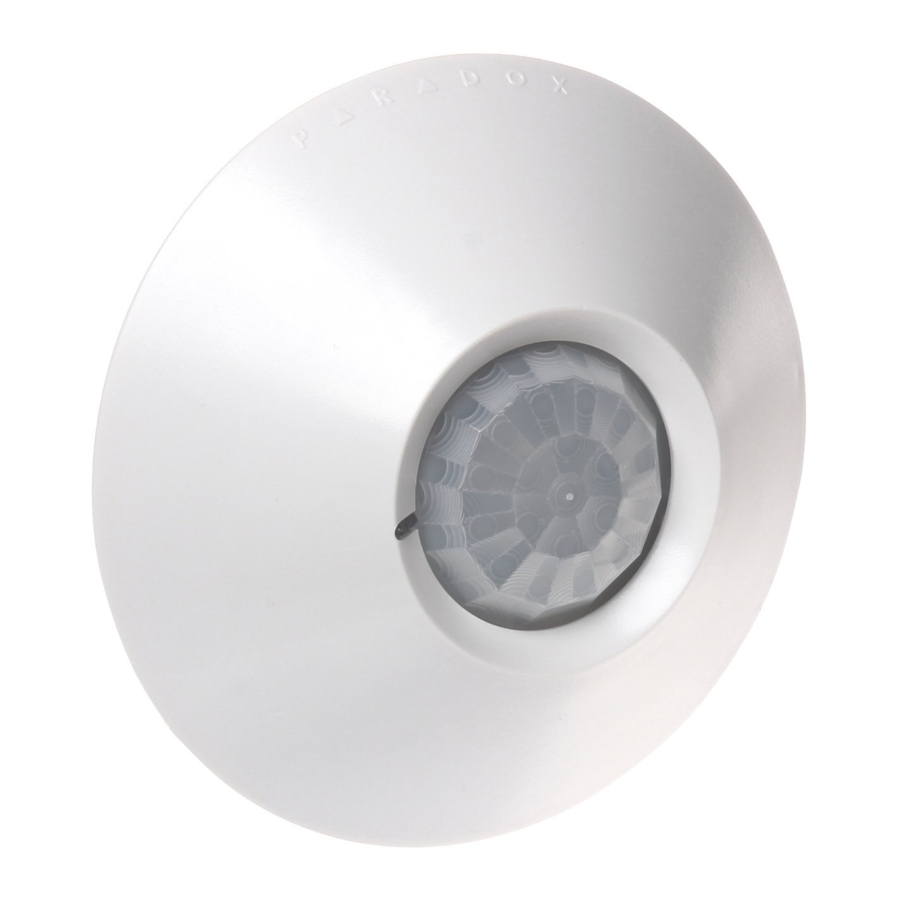

Paradox Paradome DG467 - Plafondmontage Digitale Bewegingsmelder Handleiding

Installatie

Selecteer de installatieplaats van de detector, meestal in het midden van het beschermde gebied. Houd er rekening mee dat het dekkingsgebied meer elliptisch dan cirkelvormig is (zie figuur 2). Vermijd nabijheid van een van de volgende zaken: reflecterende oppervlakken; directe luchtstroom van ventilatieopeningen, ventilatoren en ramen; bronnen van stoom/oliedamp; objecten die temperatuurveranderingen veroorzaken, zoals verwarmingen, koelkasten en ovens; en infraroodlichtbronnen.

De DG467 biedt ATC (Automatic Temperature Compensation - Automatische Temperatuur Compensatie), maar het wordt nog steeds sterk aanbevolen om de dekkingsgraad van de unit opnieuw te testen met een walk-test als de temperatuur boven 30°C (85°F) komt. Dit is uiterst belangrijk in niet-geventileerde ruimtes.
Om de DG467 te installeren:

1. Verwijder de PCB-schroef en verwijder vervolgens voorzichtig de PCB (zie figuur 3).
2. Boor schroef- / draadgaten (zie figuur 3).
3. Voer de draden door de invoergaten en sluit ze aan volgens de PCB-markeringen (zie figuur 1).


De kap openen en sluiten

(zie figuur 3)

1. Bezel
2. Pijlen uitlijnen
3. PCB-schroef
4. Schroef- / draadinvoergaten

Om de lens te vervangen: duw de lens en de rand voorzichtig uit de kap.
Om de lens opnieuw te installeren: lijn de randpin uit met het bijbehorende gat in de lens en de kap.
Om de detector te sluiten: lijn de pijl in de kap uit met de pijl op de PCB en draai de kap met de klok mee.
Raak het sensoroppervlak niet aan, omdat dit kan leiden tot een storing van de detector. Reinig indien nodig met een zachte doek en pure alcohol.

Operationele modi

De DG467 kan functioneren in twee verschillende operationele modi: combus-modus of relaismodus. Deze optie kan alleen worden geconfigureerd met behulp van de J4-jumper.
Relaismodus: (J4 = OFF)
Indien ingesteld op de relaismodus, functioneert de DG467 zoals elke standaard bewegingsmelder door zijn alarm- en sabotage signalen via relais te communiceren. De GRN- en YEL-aansluitingen worden niet gebruikt in de relaismodus. In de relaismodus kunnen de instellingen van de detector alleen worden gewijzigd met behulp van de jumpers (zie figuur 1).

Combus-modus: (J4 = ON)
Indien ingesteld op de combus-modus, communiceert de DG467 alarmsignalen, sabotage signalen, gegevens en detectorinstellingen via de 4-draads combus van het paneel. De relaisuitgang van de detector blijft altijd actief, zelfs wanneer deze is ingesteld op de combus-modus en kan worden gebruikt om andere apparaten te activeren.
In de combus-modus kan de bewegingsmelder worden gewijzigd met behulp van de jumpers of door de module programmeermodus te openen.
In de combus-modus respecteert de DG467 de meest recente wijziging, of deze nu via de jumpers of via sectieprogrammering is aangebracht. Als gevolg hiervan geven de huidige jumperposities mogelijk niet de werkelijke instellingen weer. Alle instellingen worden opgeslagen in de DG467, zelfs nadat deze is uitgeschakeld.

Detector instellingen

Hulpprogramma's

De DG467 van stroom voorzien

Zelftestprogramma: het inschakelen van de detector start een zelftestprogramma voor de signaalprocessor, het geheugen en het relais. De LED knippert ongeveer 4 seconden snel. De detector schakelt vervolgens over naar de "stand-by"-modus.

Walk-testing

Bij 20°C (68°F) mag u niet meer dan één complete zone (bestaande uit 2 stralen, linker en rechter sensordetectie-elementen) in het dekkingsgebied kunnen oversteken met welke beweging dan ook. Bij gebruik van een hoger digitaal schild niveau worden de hoeveelheid beweging die nodig is om een alarm te genereren, verhoogd.
Voer tijdens het uitvoeren van een walk-test langzame bewegingen uit om zwakke signalen te genereren. Probeer naar de maximale dekkingsafstand te gaan. Een alarm wordt aangegeven door een constant licht gedurende 5 seconden.
Bewegingsmelders moeten jaarlijks worden getest met een walk-test.

Technische specificaties

* Kan zo hoog als 4.5m (14ft) worden geïnstalleerd, maar de gevoeligheid wordt aangetast.
