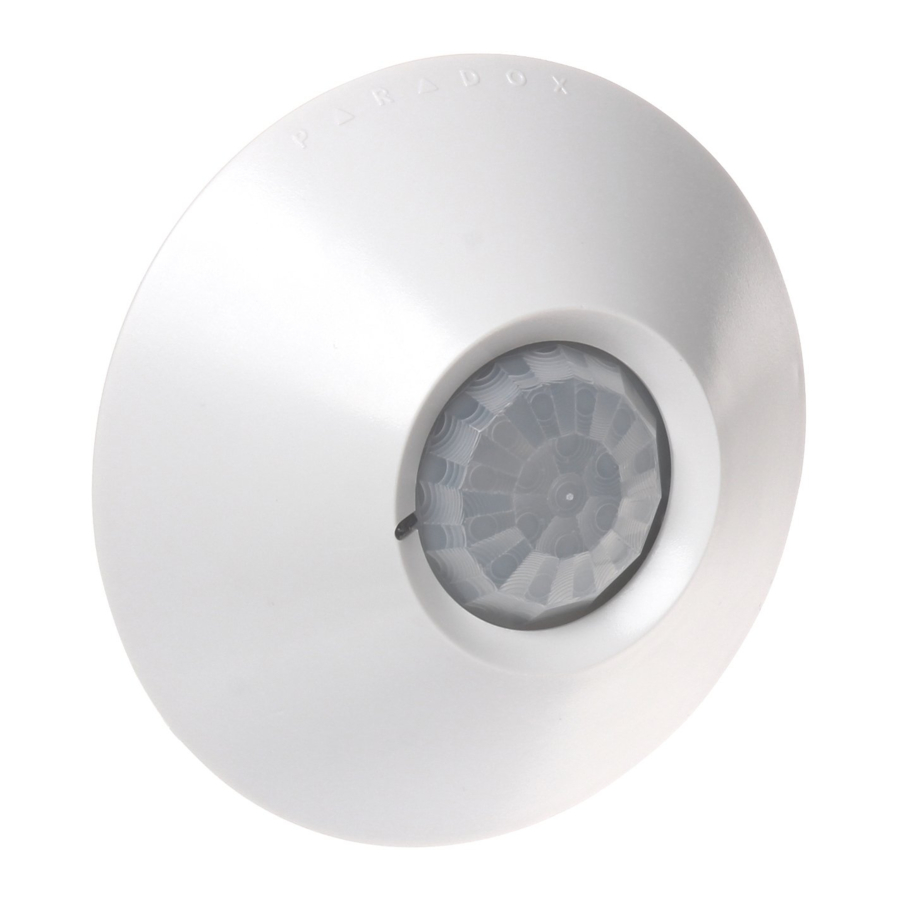

Paradox Paradome DG467 - Manuel du détecteur de mouvement numérique à montage au plafond
Installation
Sélectionnez le site d'installation du détecteur, généralement au centre de la zone protégée. Veuillez noter que la zone de couverture est plus elliptique que circulaire (voir figure 2). Évitez la proximité de l'un des éléments suivants : surfaces réfléchissantes ; flux d'air direct provenant des bouches d'aération, des ventilateurs et des fenêtres ; sources de vapeur d'eau/d'huile ; objets provoquant des changements de température tels que les radiateurs, les réfrigérateurs et les fours ; et sources de lumière infrarouge.
Le DG467 offre la CTA (Compensation Automatique de Température), mais il est fortement recommandé de retester la couverture de l'unité avec un test de marche si les températures dépassent 30°C (85°F). Cela est extrêmement important dans les zones non ventilées.
Pour installer le DG467 :
- Retirez la vis du circuit imprimé, puis retirez délicatement le circuit imprimé (voir figure 3).
- Percez les trous pour les vis / fils (voir figure 3).
- Faites passer les fils par les trous d'entrée et connectez-les selon les marquages du circuit imprimé (voir figure 1).
![Installation - Étape 2 - Faire passer les fils par les trous d'entrée]( "Paradox - Paradome DG467 - Installation - Étape 2 - Faire passer les fils par les trous d'entrée")
Ouverture et fermeture du couvercle
(voir figure 3)
- Cadre
- Aligner les flèches
- Vis du circuit imprimé
- Trous d'entrée pour vis / fils
Pour remplacer la lentille : Poussez délicatement la lentille et le cadre hors du couvercle.
Pour réinstaller la lentille : Alignez le repère du cadre avec le trou correspondant dans la lentille et le couvercle.
Pour fermer le détecteur : Alignez la flèche du couvercle avec la flèche sur le circuit imprimé et tournez le couvercle dans le sens des aiguilles d'une montre.
Ne touchez pas la surface du capteur, cela pourrait entraîner un dysfonctionnement du détecteur. Si nécessaire, nettoyez avec un chiffon doux et de l'alcool pur.
Modes de fonctionnement
Le DG467 peut fonctionner selon deux modes opérationnels différents : le mode combus ou le mode relais. Cette option ne peut être configurée qu'à l'aide du cavalier J4.
Mode Relais : (J4 = OFF)
Lorsqu'il est réglé en mode Relais, le DG467 fonctionne comme n'importe quel détecteur de mouvement standard en communiquant ses signaux d'alarme et d'anti-sabotage via des relais. Les bornes GRN et YEL ne sont pas utilisées en mode relais. En mode Relais, les paramètres du détecteur ne peuvent être modifiés qu'à l'aide des cavaliers (voir figure 1).
Mode Combus : (J4 = ON)
Lorsqu'il est réglé en mode combus, le DG467 communique les signaux d'alarme, les signaux d'anti-sabotage, les données et les paramètres du détecteur via le combus 4 fils de la centrale. La sortie relais du détecteur reste toujours active même en mode combus et peut être utilisée pour activer d'autres dispositifs.
En mode combus, le détecteur de mouvement peut être modifié à l'aide des cavaliers ou en entrant dans le mode de programmation du module.
En mode combus, le DG467 respectera la modification la plus récente, qu'elle soit effectuée via les cavaliers ou via la programmation de section. Par conséquent, les positions actuelles des cavaliers peuvent ne pas représenter les réglages réels. Tous les paramètres sont stockés dans le DG467 même après sa mise hors tension.
Paramètres du détecteur
Utilitaires
Alimentation du DG467
Programme d'auto-test : La mise sous tension du détecteur lance un programme d'auto-test pour le processeur de signal, la mémoire et le relais. La LED clignote rapidement pendant environ 4 secondes. Le détecteur passe ensuite en mode "stand-by" (veille).
Test de marche
À 20°C (68°F), vous ne devriez pas être en mesure de traverser plus d'une zone complète (composée de 2 faisceaux, éléments de détection du capteur gauche et droit) dans la zone de couverture avec quelque mouvement que ce soit. Lors de l'utilisation de réglages de bouclier numérique de niveau supérieur, la quantité de mouvement requise pour générer une alarme est augmentée.
Lors de la réalisation d'un test de marche, déplacez-vous lentement afin de générer des signaux faibles. Essayez de vous déplacer jusqu'à la distance de couverture maximale. Une alarme est indiquée par une lumière constante pendant 5 secondes.
Les détecteurs de mouvement doivent être testés par marche annuellement.
Spécifications techniques
| Type de capteur : | Infrarouge à double élément opposé | |
| Géométrie du capteur : | Rectangulaire | |
| Vitesse de détection : | 0.2m/s à 3.5m/s (0.6pi/s à 11.5pi/s) | |
| Couverture : | 360°, 7m X 6m (24pi X 20pi) à une hauteur de 2.4m (8pi) 360°, 11m X 6m (35pi X 20pi) à une hauteur de 3.7m (12pi) | |
| Hauteur d'installation : | 2.1m à 4m (7pi à 12pi)* | |
| Température de fonctionnement : | -20°C à +50°C (-4°F à +122°F) | |
| Alimentation : | 9 à 16Vcc, 29mA maximum à 12V | |
| Lentille : | Réseau de segments Fresnel LODIFF® à montage au plafond | |
| Rejet EMI / RFI : | 10V/m | |
| Sortie alarme : Sortie anti-sabotage | N.F. 28Vcc, 0.15A / via combus | |
| N.F. 0.15A, 38Vcc, s'ouvre lorsque le couvercle est retiré / via combus | ||
| Dimensions | 10.8cm de diamètre X 3.5cm de hauteur (4.25" X 1.38" de hauteur) | |
| Compatibilité | Mode Combus | Toutes les séries Digiplex (DGP/DGPNE) et toutes les centrales de la série EVO. |
| Mode Relais | Tous les principaux fabricants de systèmes de sécurité | |
* Peut être installé jusqu'à 4.5m (14pi) de hauteur, cependant la sensibilité sera compromise.
