Paradox PMD85 - Manuel du détecteur de mouvement PIR numérique extérieur double optique haute performance

Description

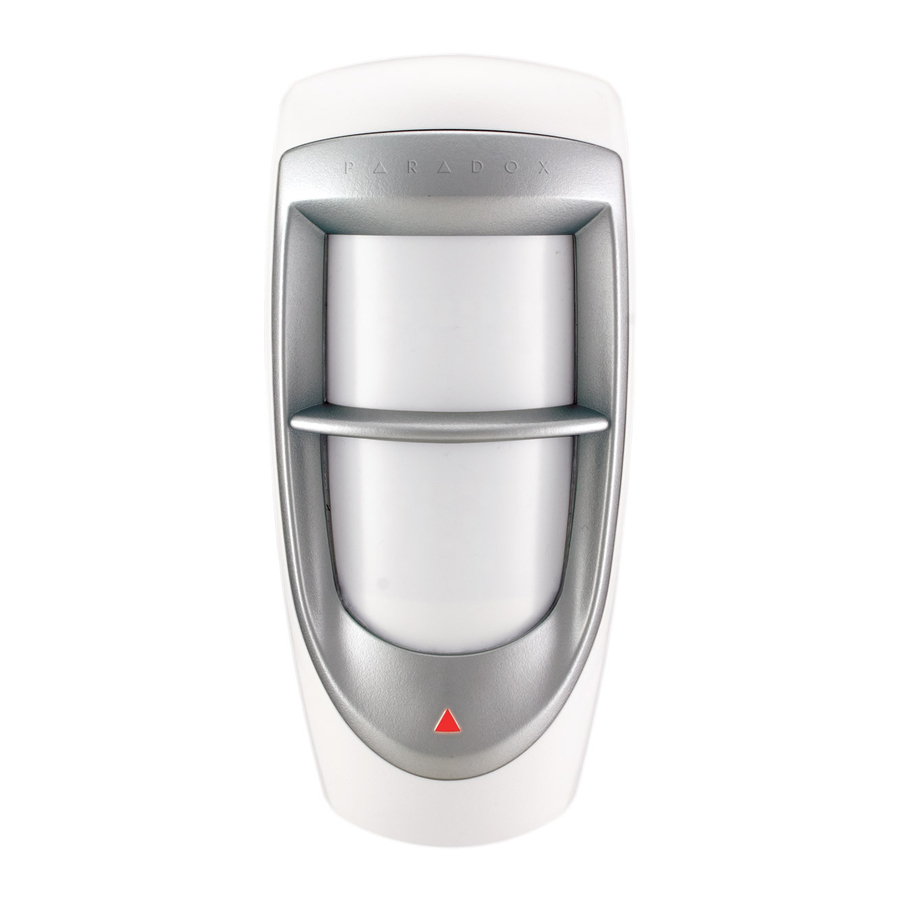

Le PMD85, détecteur de mouvement PIR numérique extérieur double optique haute performance, surmonte les défis environnementaux extérieurs tout en offrant la même fiabilité qu'un détecteur de mouvement intérieur haute performance, grâce à la combinaison d'une conception spéciale résistante aux intempéries et de la technologie éprouvée de détection numérique brevetée de Paradox.

Le PMD85 dispose également d'une immunité animale brevetée qui, grâce à deux capteurs, permet à l'unité d'identifier les humains tout en ignorant les animaux pesant jusqu'à 40 kg (90 lb).

Fonctionnalités

• Boîtier résistant aux chocs et à la température (doublé d'un joint en caoutchouc injecté)
• Lentille protégée contre les UV
• Système de filtrage optique double
• Réglage de la sensibilité multi-niveaux
• Détection de mouvement numérique brevetée
• Détection numérique double opposée
• Logiciel Alive (la LED d'alarme continue de s'afficher lorsque le PIR est en mode économie d'énergie sans compromettre la durée de vie de la batterie)
• Mode économie d'énergie de 3 minutes après deux détections sur une période de cinq minutes

Installation

Figure 1 : Installation

1. Vis du capot avant
2. Découpes pour support pivotant (utilisé avec le SB85)
3. Découpes pour montage en coin
4. Découpes pour montage sur surface plane

Trois méthodes de montage différentes peuvent être utilisées pour le PMD85 : le montage en coin, le montage sur surface plane ou le montage pivotant à l'aide du SB85. Lors de l'installation du PMD85, évitez de placer le détecteur à proximité de sources d'interférences telles que la lumière directe du soleil, les surfaces réfléchissantes et les voitures en mouvement. Pour installer le PMD85 :

1. Sélectionnez l'emplacement du détecteur.
2. Retirez les vis du capot avant qui maintiennent le couvercle en place ; ouvrez le couvercle.
3. Desserrez la vis qui maintient la carte PCB en place, puis faites-la glisser et soulevez-la délicatement du capot arrière.
4. Percez ou défoncez les trous de fixation sélectionnés sur le capot arrière du PMD85, comme indiqué dans la Figure 1, et fixez-le à la surface à l'aide de vis de montage appropriées.

Remarque : Le PMD85 peut également être monté à l'aide du support de montage pivotant robuste Paradox (SB85). Le montage pivotant peut faciliter l'installation. Si vous utilisez le support pivotant, il est recommandé de sceller l'espace où le support pivotant est connecté au capot arrière avec du silicone ou un joint en caoutchouc pour éviter que l'humidité ne pénètre dans le détecteur.

Une fois le détecteur installé, assurez-vous que les marques de hauteur réglable situées en haut à droite du couvercle de la carte PCB à l'intérieur de l'unité correspondent à la hauteur d'installation (voir Figure 2). Tout réglage de la carte PCB doit être suivi d'un test de marche pour vérifier la couverture du détecteur.

Figure 2 : Configuration de la PCB

1. Capteurs
2. Connecteur de batterie
3. Interrupteur anti-sabotage
4. Antenne
5. LED de détection
6. Commutateurs DIP
7. Potentiomètre de sensibilité

Ne touchez pas la surface du capteur, car cela pourrait entraîner un dysfonctionnement du détecteur. Si nécessaire, nettoyez la surface du capteur avec un chiffon doux imbibé d'alcool pur.

Assurez-vous que les capots avant et arrière de l'unité sont hermétiquement joints sans aucun espace (autour du bord de l'unité) avant de serrer la vis, sinon le boîtier résistant aux intempéries pourrait être compromis et l'humidité pourrait pénétrer dans l'unité.

Mise sous tension du PMD85

1. Insérez trois piles "AA" dans le porte-piles en vérifiant la polarité (voir Figure 3).
2. Insérez le porte-piles dans le capot arrière et fixez le câble de la batterie au connecteur de la batterie sur la carte PCB. Voir ci-dessous pour une description de la séquence de démarrage du PMD85.

Séquence de démarrage

Après avoir connecté le câble de la batterie, une séquence de mise sous tension commencera. Pendant ce temps, le détecteur ne détectera pas de zone ouverte ni de sabotage. La séquence de démarrage est la suivante :

1. La LED clignote quatre fois.
2. La LED clignote rapidement pour indiquer une communication RF.
3. Si le capot est ouvert : la LED clignote pour indiquer le niveau de sensibilité du potentiomètre – par exemple, si l'unité est réglée au niveau par défaut 3, la LED clignote trois fois (voir Figure 2, G - Potentiomètre de sensibilité). La LED continuera d'indiquer le niveau de sensibilité pendant deux minutes. Si le capot est fermé : Fin de la séquence de démarrage. L'unité est prête à fonctionner.

Remplacement des batteries

1. Déconnectez le câble de la batterie du connecteur de batterie de la PCB.
2. Retirez le porte-piles du capot arrière et retirez les anciennes batteries.
3. Appuyez et relâchez l'interrupteur anti-sabotage pour vous assurer que l'unité est hors tension.
4. Suivez les étapes décrites dans la section "Mise sous tension du PMD85 "ci-dessus.

Test de puissance du signal RF

Afin de vérifier la réception du signal du détecteur de mouvement par le récepteur, effectuez un test de puissance du signal avant de finaliser l'installation du PMD85. Avant d'effectuer le test, assurez-vous que les batteries ont été insérées dans le porte-piles pour alimenter le détecteur. Vérifiez également que le détecteur de mouvement a été assigné à une zone. Pour plus d'informations sur les tests de puissance du signal et la programmation des zones, consultez le Manuel de référence et d'installation du panneau de sécurité/récepteur sans fil approprié. Si la transmission est faible, déplacer le détecteur de quelques centimètres peut grandement améliorer la réception. Si le signal est toujours faible, il est recommandé de déplacer le détecteur à un autre endroit.

Test de marche

Pour mettre le détecteur en mode Test de marche, ouvrez et fermez le capot. À 20°C (68°F), avec le détecteur au réglage de sensibilité le plus élevé, en mode de traitement à bord unique (Single Edge Processing) et avec l'APSP réglé sur Normal, vous ne devriez pas être en mesure de traverser plus d'une zone complète (composée de 2 faisceaux, éléments de détection du capteur gauche et droit) dans la zone de couverture allant jusqu'à 10,6 mètres (35 pieds), avec tout type de mouvement ; marche lente/rapide ou course.

Vous pouvez ajuster le niveau de sensibilité à l'aide du potentiomètre. Cinq niveaux de gain du potentiomètre permettent un réglage fin du gain par paliers de 10%. Le niveau peut être ajusté entre un gain minimum de 50% et un gain maximum de 100%. La largeur approximative d'un faisceau complet à 11 m (35 pi) du détecteur est de 1,8 m (6 pi).

Remarque :

1. Lors du test de marche, déplacez-vous toujours à travers le chemin de détection, et non vers le détecteur.
2. Après une mise sous tension, le détecteur entrera automatiquement en mode Test de marche pendant trois minutes.

Logiciel Alive

Si le détecteur de mouvement transmet deux signaux d'alarme (LED allumée pendant 4 secondes) au cours d'une période de cinq minutes, le détecteur passera en mode Économie d'énergie, où il ne transmettra aucun signal d'alarme pendant environ 3 minutes. Grâce au logiciel Alive du détecteur de mouvement, la LED rouge continue de clignoter pour indiquer une détection même en mode Économie d'énergie. Une fois le mode Économie d'énergie de trois minutes terminé, le détecteur reprendra son fonctionnement normal.

Remarque : Si le couvercle du détecteur est retiré puis remis en place alors qu'il est en mode Économie d'énergie, la première détection déclenchera un signal d'alarme.

Réglages du détecteur

Étape	DIP	Détails
Réglage de la LED		Retour LED Allumée pendant 4 secondes : Mouvement détecté Clignotement toutes les 8 secondes : Problème de batterie faible (vérifié toutes les 12 heures) Clignotement rapide : Envoi du signal au récepteur
	Commutateur DIP 1	OFF = Indicateur LED désactivé ON = Indicateur LED activé
Mode de traitement de bord*		Le traitement à bord unique doit être utilisé dans des environnements normaux avec des sources d'interférences minimales. Le traitement à double bord nécessite une détection équilibrée des deux éléments capteurs et exige qu'un faisceau soit entièrement traversé même à courte portée. Ce réglage offre une meilleure immunité aux fausses alarmes et convient à tous les types de lentilles, y compris les lentilles rideau. Utilisez ce réglage si le détecteur est placé près de sources d'interférences qui peuvent l'affecter négativement.
	Commutateur DIP 2	OFF = Double bord ON = Bord unique
Niveau de traitement automatique des signaux pulsés (APSP)*		L'APSP mesure l'énergie de chaque signal détecté et la stocke en mémoire. Pour générer une alarme, la mémoire doit atteindre un niveau minimum requis. L'APSP peut être réglé sur un niveau normal ou un niveau élevé. Lorsque l'APSP est réglé sur le niveau normal, l'unité est calibrée pour détecter le niveau d'énergie typique du franchissement d'un faisceau unique complet à la distance de détection maximale. Lorsque l'APSP est réglé sur le niveau élevé, l'unité est calibrée pour détecter le niveau d'énergie typique du franchissement de deux faisceaux complets à la distance de détection maximale. Lorsque l'APSP est réglé sur le niveau élevé, le détecteur est configuré pour les environnements à haut risque (interférences potentielles) et offre donc une immunité considérablement accrue aux fausses alarmes.
	Commutateur DIP 3	OFF = APSP - Niveau élevé ON = APSP - Niveau normal
Sensibilité du potentiomètre		Le PMD85 dispose d'une sensibilité réglable. Ajustez de 1 (sensibilité la plus basse = 50 %) à 5 (sensibilité la plus élevée = 100 %) ; par défaut = 3 Selon le réglage de sensibilité, une condition d'alarme peut être générée entre 0,25 sec. (la plus élevée) et 2 sec. (la plus basse) après le mouvement réel. Affichage des réglages de sensibilité : Retirez le couvercle pour voir le nombre de fois que la LED clignote, puis ajustez le réglage en conséquence. La LED clignote un nombre consécutif de fois pour afficher le réglage. Ainsi, si la sensibilité est réglée sur 3, la LED clignote 3 fois. Tourner dans le sens horaire = Augmenter la sensibilité Tourner dans le sens anti-horaire = Diminuer la sensibilité Le potentiomètre de sensibilité est fragile. Ne pas serrer excessivement. = réglages par défaut
	Potentiomètre	Remarque : Le commutateur DIP 4 est réservé pour une utilisation future. * La réponse pour un motif de faisceau unique, tel que la lentille rideau verticale, peut être lente à portée maximale ; dans de tels cas, il est recommandé de régler l'unité sur un traitement à bord unique et/ou un réglage APSP normal.

Diagrammes de faisceaux

La série PMD85 propose les diagrammes de faisceaux suivants :

Changement de la lentille du PMD85

Pour changer la lentille du PMD85 :

1. Retirez les vis supérieures et inférieures du capot avant du PMD85 ; retirez le capot.
2. Depuis l'intérieur du capot, retirez les vis supérieures et inférieures qui maintiennent le cadre en place.
3. Poussez et soulevez les languettes de verrouillage des deux côtés à l'aide d'un petit tournevis. Soulevez délicatement le cadre. Poussez la lentille et remplacez-la par une nouvelle lentille.
4. Alignez les languettes de la lentille sur le joint en caoutchouc et fixez-la en place. Assurez-vous qu'il n'y a pas d'espaces entre la lentille et le joint en caoutchouc qui pourraient permettre à l'eau de pénétrer dans le PMD85. Une fois la lentille remplacée, reconnectez le cadre et fixez-le avec des vis.

Spécifications techniques (Détecteur)

Spécifications techniques (Lentilles)

Télécharger le manuel
