Paradox PMD85 - Manuali i PIR-it Digjital me Optikë të Dyfishtë me Performancë të Lartë për Përdorim të Jashtëm

Përshkrimi

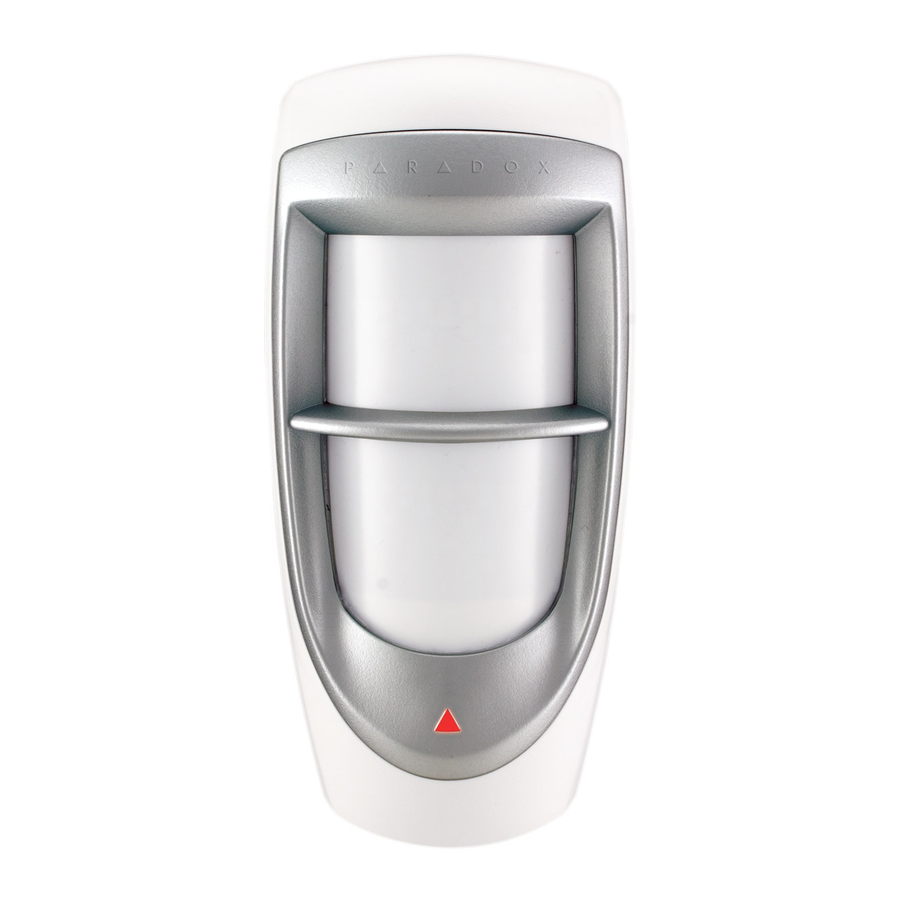

PIR-i Digjital me Optikë të Dyfishtë me Performancë të Lartë për Përdorim të Jashtëm PMD85 i tejkalon sfidat mjedisore të ambienteve të jashtme, duke ju dhënë të njëjtën besueshmëri si një detektor lëvizjeje me performancë të lartë për ambiente të brendshme, duke kombinuar një dizajn të veçantë rezistent ndaj motit me teknologjinë e provuar të zbulimit digjital të patentuar të Paradox.

PMD85 gjithashtu përmban imunitet të patentuar ndaj kafshëve, i cili, nëpërmjet dy sensorëve, i mundëson njësisë të identifikojë njerëzit duke injoruar kafshët që peshojnë deri në 40 kg (90 lbs.).

Karakteristikat

• Kornizë rezistente ndaj goditjeve dhe temperaturës (e veshur me një guarnicion gome të injektuar)
• Lente e mbrojtur nga UV
• Sistem i Dyfishtë Filtrimi Optik
• Rregullim i ndjeshmërisë në shumë nivele
• Zbulim i Lëvizjes Digjitale i Patentuar
• Zbulim i Dyfishtë Digjital i Kundërvënë
• Softuer "Alive" (LED-i i alarmit vazhdon të shfaqet kur PIR-i është në modalitetin e kursimit të energjisë pa kompromentuar jetëgjatësinë e baterisë)
• Modaliteti i Kursimit të Energjisë 3-minutësh pas dy zbulimeve brenda një periudhe pesë-minutëshe

Instalimi

Ekzistojnë tre metoda të ndryshme montimi që mund të përdoren për PMD85, ato përfshijnë montimin në cep, montimin në sipërfaqe të sheshtë ose montimin rrotullues duke përdorur SB85. Kur instaloni PMD85, shmangni vendosjen e detektorit afër burimeve të ndërhyrjes siç janë rrezet e diellit direkte, sipërfaqet reflektuese dhe makinat në lëvizje. Për të instaluar PMD85:

1. Zgjidhni vendndodhjen e detektorit.
2. Hiqni vidhat e kapakut të përparmë që mbajnë kapakun në vend; hapni kapakun.
3. Lirojeni vidën që mban PCB-në në vend dhe rrëshqiteni dhe ngrini butësisht nga kapaku i pasmë.
4. Shponi ose goditni vrimat e knockout-it të zgjedhura nga kapaku i pasmë i PMD85 siç tregohet në Figurën 1 dhe fiksojeni në sipërfaqe duke përdorur vida montimi të përshtatshme.

Shënim: PMD85 mund të montohet gjithashtu duke përdorur Kllapën e Montimit Rrotullues të Rëndë të Paradox (SB85). Montimi rrotullues mund të lejojë montim më të lehtë. Nëse përdorni montimin rrotullues, rekomandohet që të vulosni hapësirën ku montimi rrotullues është i lidhur me kapakun e pasmë me silikon ose me një guarnicion gome për të siguruar që lagështia të mos hyjë në detektor.

Pasi të keni instaluar detektorin, sigurohuni që shenjat e lartësisë së rregullueshme në pjesën e sipërme të djathtë të kapakut të PCB-së brenda njësisë të përputhen me lartësinë e instalimit (shih Figurën 2). Çdo rregullim i PCB-së duhet të pasohet nga një test ecjeje për të verifikuar mbulimin e detektorit.

Mos e prekni sipërfaqen e sensorit pasi kjo mund të rezultojë në një mosfunksionim të detektorit. Nëse është e nevojshme, pastroni sipërfaqen e sensorit duke përdorur një leckë të butë me alkool të pastër.

Sigurohuni që kapaku i përparmë dhe i pasmë i njësisë të jenë bashkuar fort pa asnjë hapësirë (rreth buzës së njësisë) përpara se të shtrëngoni vidën, përndryshe korniza rezistente ndaj motit mund të komprometohet dhe lagështia mund të hyjë në njësi.

Ndizja e PMD85

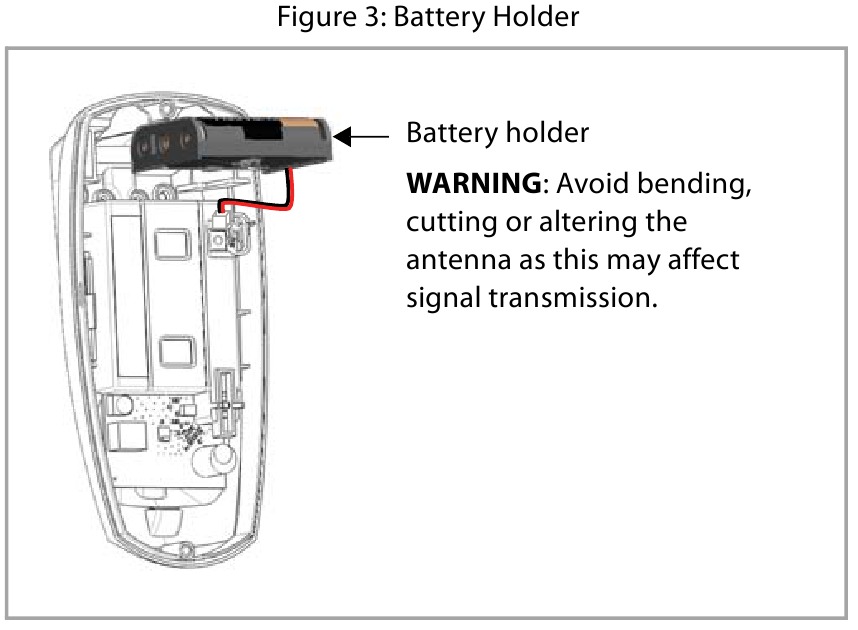

1. Futni tre bateri "AA" në mbajtësen e baterisë duke verifikuar polaritetin (shih Figurën 3).
2. Futni mbajtësen e baterisë në kapakun e pasmë dhe ngjitni kabllon e baterisë në lidhësin e baterisë në PCB. Shihni më poshtë për një përshkrim të sekuencës së nisjes së PMD85.

Sekuenca e Nisjes

Pasi të lidhni kabllon e baterisë, do të fillojë një sekuencë ndezjeje. Gjatë kësaj kohe, detektori nuk do të zbulojë një zonë të hapur ose manipulim. Sekuenca e nisjes është si më poshtë:

1. LED-i pulson katër herë.
2. LED-i pulson shpejt për të treguar komunikimin RF.
3. Nëse kapaku është i hapur: LED-i pulson për të treguar nivelin e ndjeshmërisë së trimpotit - p.sh., nëse njësia është vendosur në nivelin e parazgjedhur 3, LED-i pulson tre herë (shih Figurën 2, G- Trimpoti i Ndjeshmërisë). LED-i do të vazhdojë të tregojë nivelin e ndjeshmërisë për dy minuta. Nëse kapaku është i mbyllur: Fundi i sekuencës së nisjes. Njësia është gati për funksionim.

Zëvendësimi i Baterive

1. Shkëputni kabllon e baterisë nga lidhësi i baterisë i PCB-së.
2. Hiqni mbajtësen e baterisë nga kapaku i pasmë dhe hiqni bateritë e vjetra.
3. Shtypni dhe lëshoni çelësin e manipulimit për të siguruar që njësia të jetë fikur.
4. Ndiqni hapat e përshkruar në "Ndizja e PMD85" më sipër.

Testi i Fortësisë së Sinjalit RF

Për të verifikuar marrjen e sinjalit të detektorit të lëvizjes nga marrësi, kryeni një test të fortësisë së sinjalit përpara se të finalizoni instalimin e PMD85. Përpara kryerjes së testit, sigurohuni që bateritë të jenë futur në mbajtësen e baterisë për të furnizuar detektorin. Gjithashtu, verifikoni që detektori i lëvizjes t'i jetë caktuar një zone. Për më shumë informacion mbi testet e fortësisë së sinjalit dhe programimin e zonës, referojuni Manualit të Referencës dhe Instalimit të panelit të sigurisë/marrësit pa tela përkatës. Nëse transmetimi është i dobët, vetëm zhvendosja e detektorit me disa inç mund të përmirësojë shumë marrjen. Nëse sinjali është ende i dobët, rekomandohet që detektori të zhvendoset në një vend tjetër.

Testimi i Ecjes

Për ta futur detektorin në Modalitetin e Testimit të Ecjes (Walk-test Mode), hapni dhe mbyllni kapakun. Në 20°C (68°F), me detektorin në cilësimin më të lartë të ndjeshmërisë, në modalitetin e Përpunimit të Vetëm të Buzës (Single Edge Processing mode) dhe me APSP të vendosur në Normal, nuk duhet të jeni në gjendje të kaloni më shumë se një zonë të plotë (që përbëhet nga 2 rreze, elementë zbulimi të sensorit të majtë dhe të djathtë) në zonën e mbulimit deri në 35 këmbë, me çdo lloj lëvizjeje; ecje të ngadaltë/të shpejtë ose vrapim.

Ju mund të rregulloni nivelin e ndjeshmërisë duke përdorur trimpotin. Pesë nivele fitimi të trimpotit ofrojnë rregullim të imët të fitimit me hapa prej 10%. Niveli mund të rregullohet midis një fitimi minimal prej 50% dhe një fitimi maksimal prej 100%. Gjerësia e përafërt e një rrezeje të plotë në 11 m (35 ft) nga detektori është 1.8 m (6 ft).

Shënim:

1. Kur testoni ecjen, lëvizni gjithmonë përgjatë shtegut të zbulimit, jo drejt detektorit.
2. Pas një ndezjeje, detektori do të hyjë automatikisht në modalitetin e Testimit të Ecjes për tre minuta.

Softuer "Alive"

Nëse detektori i lëvizjes transmeton dy sinjale alarmi (LED-i ndizet për 4 sekonda) brenda një periudhe pesë-minutëshe, detektori do të bjerë në modalitetin e Kursimit të Energjisë ku detektori nuk do të transmetojë asnjë sinjal alarmi për afërsisht 3 minuta. Për shkak të softuerit "Alive" të detektorit të lëvizjes, LED-i i kuq vazhdon të pulsojë për të treguar një zbulim edhe kur është në modalitetin e Kursimit të Energjisë. Pasi të përfundojë modaliteti i Kursimit të Energjisë tre-minutësh, detektori do të kthehet në funksionimin normal.

Shënim: Nëse kapaku i detektorit hiqet dhe më pas zëvendësohet ndërsa është në modalitetin e Kursimit të Energjisë, zbulimi i parë do të shkaktojë një sinjal alarmi.

Cilësimet e Detektorit

Hapi	DIP	Detajet
Cilësimi i LED-it		Reagimi i LED-it Ndezur për 4 sekonda: Lëvizja është zbuluar Pulsime çdo 8 sekonda: Problem me baterinë e ulët (kontrollohet çdo 12 orë) Pulsime të shpejta: Dërgimi i sinjalit në marrës
	Çelësi DIP 1	OFF = Treguesi LED është çaktivizuar ON = Treguesi LED është aktivizuar
Modaliteti i Përpunimit të Buzës*		Përpunimi i vetëm i buzës duhet të përdoret në mjedise normale me burime minimale të ndërhyrjes. Përpunimi i Dyfishtë i Buzës kërkon zbulim të balancuar nga të dy elementët e sensorit dhe kërkon që një rreze të kalojë plotësisht edhe në distancë të afërt. Ky cilësim ofron refuzim më të mirë të alarmit të rremë dhe është i përshtatshëm për të gjitha llojet e lenteve, duke përfshirë lentet e perdeve. Përdorni këtë cilësim nëse detektori është vendosur afër burimeve të ndërhyrjes që mund ta ndikojnë negativisht atë.
	Çelësi DIP 2	OFF = Buzë e dyfishtë ON = Buzë e vetme
Niveli i Përpunimit të Sinjalit Auto Puls*		APSP mat energjinë nga çdo sinjal i zbuluar dhe e ruan atë në memorie. Për të gjeneruar një alarm, memoria duhet të arrijë një nivel minimal të kërkuar. APSP mund të vendoset në nivel normal ose nivel të lartë. Kur APSP është vendosur në nivel normal, njësia është kalibruar për të zbuluar nivelin e energjisë që është tipik për kalimin e një rrezeje të vetme të plotë në distancën maksimale të zbulimit. Kur APSP është vendosur në nivel të lartë, njësia është kalibruar për të zbuluar nivelin e energjisë që është tipik për kalimin e dy rrezeve të plota në distancën maksimale të zbulimit. Kur APSP është vendosur në nivel të lartë, detektori është vendosur për mjedise me rrezik të lartë (ndërhyrje potenciale) dhe për rrjedhojë ofron imunitet shumë të rritur ndaj alarmit të rremë.
	Çelësi DIP 3	OFF = APSP - Niveli i lartë ON = APSP - Niveli normal
Ndjeshmëria e Trimpotit		PMD85 përmban ndjeshmëri të rregullueshme. Rregulloni nga 1 (ndjeshmëria më e ulët = 50%) në 5 (ndjeshmëria më e lartë = 100%); parazgjedhur = 3 Në varësi të cilësimit të ndjeshmërisë, një gjendje alarmi mund të gjenerohet midis 0.25 sek. (më e larta) dhe 2 sek. (më e ulëta) pas lëvizjes aktuale. Shikimi i Cilësimeve të Ndjeshmërisë: Hiqni kapakun për të parë sa herë pulson LED-i, më pas rregulloni cilësimin në përputhje me rrethanat. LED-i pulson një sasi të njëpasnjëshme herësh për të treguar cilësimin. Kështu, nëse ndjeshmëria është vendosur në 3, LED-i pulson 3 herë. Kthejeni në drejtim të akrepave të orës = Rritni ndjeshmërinë Kthejeni në drejtim të kundërt të akrepave të orës = Ulni ndjeshmërinë Trimpoti i ndjeshmërisë është i brishtë. Mos e shtrëngoni tepër. = cilësimet e parazgjedhura
	Trimpoti	Shënim: Çelësi DIP 4 është i rezervuar për përdorim të ardhshëm. * Përgjigja për një model të vetëm rrezeje, siç është lenta e Perdes Vertikale, mund të jetë e ngadaltë në intervalin maksimal, në raste të tilla rekomandohet që njësia të vendoset në një buzë të vetme dhe/ose cilësim normal APSP.

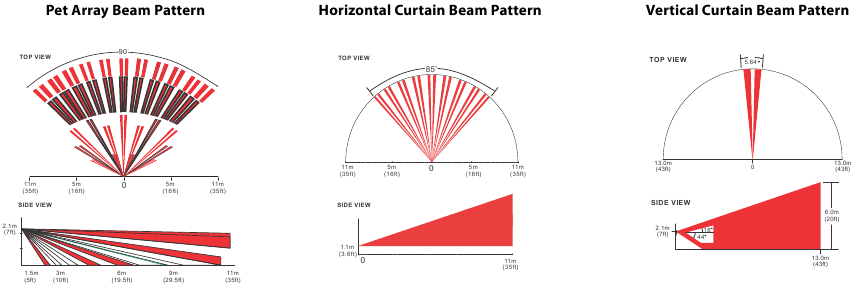

Modelet e Rrezeve

Seria PMD85 përmban modelet e mëposhtme të rrezeve:

Ndryshimi i Lentes së PMD85

Për të ndryshuar lenten e PMD85:

1. Hiqni vidhat e sipërme dhe të poshtme nga kapaku i përparmë i PMD85; hiqni kapakun.
2. Nga kapaku i brendshëm, hiqni vidhat e sipërme dhe të poshtme që mbajnë kornizën në vend.
3. Shtypni dhe ngrini skedat e kyçjes në të dyja anët duke përdorur një kaçavidë të vogël. Ngrini butësisht kornizën. Shtyjeni lenten jashtë dhe zëvendësojeni me lenten e re.
4. Rreshtoni skedat e lentes me guarnicionin e gomës dhe fiksojeni në vend. Sigurohuni që të mos ketë boshllëqe midis lentes dhe guarnicionit të gomës që do të lejonin rrjedhjen e ujit në PMD85. Pasi të jetë zëvendësuar lenta, rilidhni kornizën dhe fiksojeni me vida.

Specifikimet Teknike (Detektori)

Specifikimet Teknike (Lentet)
