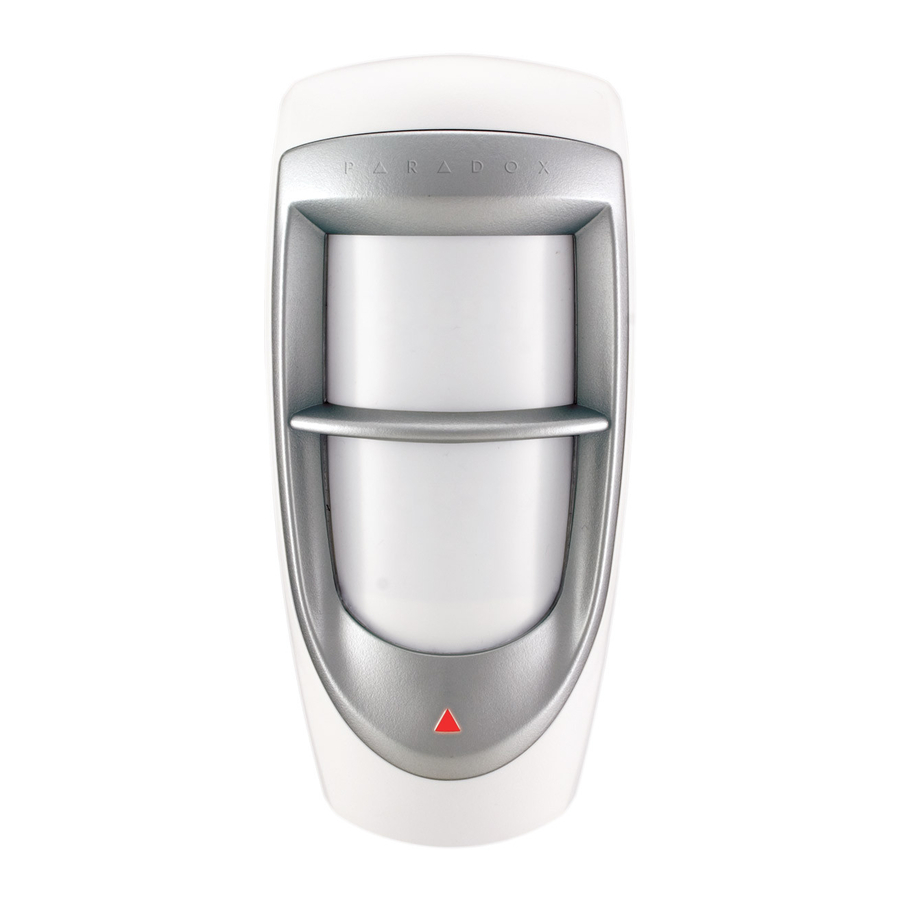

Paradox PMD85 - Zunanji digitalni dvojno-optični visoko zmogljiv PIR priročnik

Opis

PMD85 zunanji digitalni dvojno-optični visoko zmogljiv PIR premaguje okoljske izzive zunanjosti, hkrati pa vam zagotavlja enako zanesljivost kot visoko zmogljiv notranji detektor gibanja, saj združuje posebno vremensko odporno zasnovo s preizkušeno tehnologijo patentiranega digitalnega zaznavanja Paradoxa.

PMD85 ima tudi patentirano imunost na živali, ki s pomočjo dveh senzorjev omogoča enoti, da prepozna ljudi, medtem ko ignorira živali, ki tehtajo do 40 kg.

Značilnosti

• Ohišje, odporno na udarce in temperaturo (obloženo z vbrizganim gumijastim tesnilom)
• UV zaščitena leča
• Dvojni optični filtrirni sistem
• Večnivojska nastavitev občutljivosti
• Patentirano digitalno zaznavanje gibanja
• Digitalno dvojno nasprotno zaznavanje
• Programska oprema Alive (LED za alarm se še naprej prikazuje, ko je PIR v načinu varčevanja z energijo, ne da bi to vplivalo na življenjsko dobo baterije)
• 3-minutni način varčevanja z energijo po dveh zaznavanjih v petih minutah

Namestitev

Za PMD85 se lahko uporabljajo tri različne metode montaže, vključno z montažo v kot, montažo na ravno površino ali vrtljivo montažo z uporabo SB85. Pri nameščanju PMD85 se izogibajte postavljanju detektorja v bližino virov motenj, kot so neposredna sončna svetloba, odsevne površine in premikajoči se avtomobili. Za namestitev PMD85:

1. Izberite lokacijo detektorja.
2. Odstranite vijake sprednjega pokrova, ki držijo pokrov na mestu; odprite pokrov.
3. Odvijte vijak, ki drži PCB na mestu, in ga nežno potisnite in dvignite s hrbtnega pokrova.
4. Izvrtajte ali izbijte izbrane luknje za izbijanje iz hrbtnega pokrova PMD85, kot je prikazano na sliki 1, in pritrdite na površino z ustreznimi pritrdilnimi vijaki.

Opomba: PMD85 se lahko namesti tudi z uporabo Paradoxovega težkega vrtljivega nosilca (SB85). Vrtljivi nosilec lahko olajša montažo. Če uporabljate vrtljivi nosilec, je priporočljivo, da prostor, kjer je vrtljivi nosilec povezan s hrbtnim pokrovom, zatesnite s silikonom ali gumijastim tesnilom, da preprečite vdor vlage v detektor.

Ko namestite detektor, se prepričajte, da se nastavljive oznake višine na zgornji desni strani pokrova PCB znotraj enote ujemajo z višino namestitve (glejte sliko 2). Po vseh prilagoditvah PCB je treba opraviti preizkus hoje, da se preveri pokritost detektorja.

Ne dotikajte se površine senzorja, saj lahko to povzroči okvaro detektorja. Po potrebi očistite površino senzorja z mehko krpo s čistim alkoholom.

Prepričajte se, da sta sprednji in zadnji pokrov enote tesno spojena brez vrzeli (okoli roba enote), preden privijete vijak, sicer se lahko vremensko odporno ohišje poškoduje in vlaga lahko vstopi v enoto.

Vklop PMD85

1. Vstavite tri baterije "AA" v držalo za baterije, pri tem pa preverite polarnost (glejte sliko 3).
2. Vstavite držalo za baterije v hrbtni pokrov in pritrdite kabel baterije na priključek za baterijo na PCB. Spodaj si oglejte opis zaporedja zagona PMD85.

Zaporedje zagona

Po priključitvi kabla baterije se bo začelo zaporedje vklopa. V tem času detektor ne bo zaznal odprte cone ali sabotaže. Zaporedje zagona je naslednje:

1. LED štirikrat utripne.
2. LED hitro utripa, kar označuje RF komunikacijo.
3. Če je pokrov odprt: LED utripa, kar označuje raven občutljivosti trimpota - npr. če je enota nastavljena na privzeto raven 3, LED trikrat utripne (glejte sliko 2, G- Trimpot za občutljivost). LED bo še dve minuti kazala raven občutljivosti. Če je pokrov zaprt: Konec zaporedja zagona. Enota je pripravljena za delovanje.

Zamenjava baterij

1. Odklopite kabel baterije s priključka za baterijo na PCB.
2. Odstranite držalo za baterije s hrbtnega pokrova in odstranite stare baterije.
3. Pritisnite in spustite stikalo proti sabotaži, da zagotovite, da se je enota izklopila.
4. Sledite korakom, opisanim v "Vklop PMD85" zgoraj.

Preizkus moči RF signala

Da bi preverili sprejem signala detektorja gibanja s strani sprejemnika, izvedite preizkus moči signala, preden dokončate namestitev PMD85. Pred izvedbo preizkusa se prepričajte, da so baterije vstavljene v držalo za baterije, da napajajo detektor. Preverite tudi, ali je detektor gibanja dodeljen coni. Za več informacij o preizkusih moči signala in programiranju cone si oglejte ustrezni Referenčni in namestitveni priročnik varnostne plošče/brezžičnega sprejemnika. Če je prenos šibek, lahko že premik detektorja za nekaj centimetrov močno izboljša sprejem. Če je signal še vedno šibek, je priporočljivo, da detektor premaknete na drugo lokacijo.

Preizkus hoje

Če želite detektor preklopiti v način preizkusa hoje (Walk-test Mode), odprite in zaprite pokrov. Pri 20 °C, z detektorjem na najvišji nastavitvi občutljivosti, v načinu obdelave enega roba in z APSP nastavljenim na Normalno, ne bi smeli prečkati več kot ene celotne cone (ki jo sestavljata 2 žarka, levi in desni senzorski element za zaznavanje) na območju pokritosti do 35 čevljev, s kakršnim koli gibanjem; počasna/hitra hoja ali tek.

Raven občutljivosti lahko prilagodite z uporabo trimpota. Pet stopenj ojačanja trimpota zagotavlja fino nastavitev ojačanja s koraki po 10 %. Raven se lahko nastavi med minimalnim ojačanjem 50 % in maksimalnim ojačanjem 100 %. Približna širina polnega žarka na 11 m od detektorja je 1,8 m.

Opomba:

1. Pri preizkušanju hoje se vedno premikajte po poti zaznavanja, ne proti detektorju.
2. Po vklopu bo detektor samodejno prešel v način preizkusa hoje za tri minute.

Programska oprema Alive

Če detektor gibanja odda dva alarma (LED sveti 4 sekunde) v petih minutah, bo detektor prešel v način varčevanja z energijo, kjer detektor približno 3 minute ne bo oddajal nobenih alarmnih signalov. Zaradi programske opreme Alive detektorja gibanja rdeča LED še naprej utripa, kar označuje zaznavanje, tudi ko je v načinu varčevanja z energijo. Ko se tri-minutni način varčevanja z energijo konča, se bo detektor vrnil v normalno delovanje.

Opomba: Če se pokrov detektorja odstrani in nato zamenja, ko je v načinu varčevanja z energijo, bo prvo zaznavanje sprožilo alarmni signal.

Nastavitve detektorja

Korak	DIP	Podrobnosti
Nastavitev LED		Povratna informacija LED Sveti 4 sekunde: Zaznano je bilo gibanje Utripa vsakih 8 sekund: Težava s prazno baterijo (preverjeno vsakih 12 ur) Hitro utripanje: Pošiljanje signala sprejemniku
	DIP stikalo 1	IZKLOP = Indikator LED je deaktiviran VKLOP = Indikator LED je aktiviran
Način obdelave robov*		Obdelava enega roba se mora uporabljati v normalnih okoljih z minimalnimi viri motenj. Obdelava dvojnega roba zahteva uravnoteženo zaznavanje iz obeh senzorskih elementov in zahteva, da se žarek popolnoma prečka tudi v bližini. Ta nastavitev zagotavlja boljšo zavrnitev lažnih alarmov in je primerna za vse vrste leč, vključno z zavesnimi lečami. Uporabite to nastavitev, če je detektor nameščen v bližini virov motenj, ki ga lahko negativno vplivajo.
	DIP stikalo 2	IZKLOP = Dvojni rob VKLOP = En rob
Raven samodejne obdelave pulznega signala*		APSP meri energijo iz vsakega zaznanega signala in jo shrani v pomnilnik. Za ustvarjanje alarma mora pomnilnik doseči zahtevano minimalno raven. APSP se lahko nastavi na normalno raven ali visoko raven. Ko je APSP nastavljen na normalno raven, je enota umerjena za zaznavanje ravni energije, ki je značilna za prečkanje enega polnega posameznega žarka na največji razdalji zaznavanja. Ko je APSP nastavljen na visoko raven, je enota umerjena za zaznavanje ravni energije, ki je značilna za prečkanje dveh polnih žarkov na največji razdalji zaznavanja. Ko je APSP nastavljen na visoko raven, je detektor nastavljen za okolja z visokim tveganjem (potencialne motnje) in zato zagotavlja močno povečano imunost na lažne alarme.
	DIP stikalo 3	IZKLOP = APSP - Visoka raven VKLOP = APSP - Normalna raven
Občutljivost trimpota		PMD85 ima nastavljivo občutljivost. Nastavite od 1 (najnižja občutljivost = 50 %) do 5 (najvišja občutljivost = 100 %); privzeto = 3 Glede na nastavitev občutljivosti se lahko alarmno stanje ustvari med 0,25 sek. (najvišja) in 2 sek. (najnižja) po dejanskem gibanju. Ogled nastavitev občutljivosti: Odstranite pokrov, da si ogledate, kolikokrat LED utripne, nato pa ustrezno prilagodite nastavitev. LED zaporedno utripne, da prikaže nastavitev. Če je torej občutljivost nastavljena na 3, LED trikrat utripne. Obrnite v smeri urinega kazalca = Povečajte občutljivost Obrnite v nasprotni smeri urinega kazalca = Zmanjšajte občutljivost Trimpot za občutljivost je krhek. Ne zategnite preveč. = privzete nastavitve
	Trimpot	Opomba: DIP stikalo 4 je rezervirano za prihodnjo uporabo. * Odziv za vzorec enega žarka, kot je navpična zavesna leča, je lahko počasen pri največjem dosegu, v takih primerih je priporočljivo, da enoto nastavite na en rob in/ali normalno nastavitev APSP.

Vzorci žarkov

Serija PMD85 ima naslednje vzorce žarkov:

Zamenjava leče PMD85

Za zamenjavo leče PMD85:

1. Odstranite zgornji in spodnji vijak s sprednjega pokrova PMD85; odstranite pokrov.
2. Z notranje strani pokrova odstranite zgornji in spodnji vijak, ki držita okvir na mestu.
3. Potisnite in dvignite zaskočke na obeh straneh z majhnim izvijačem. Nežno dvignite okvir. Potisnite lečo ven in jo zamenjajte z novo lečo.
4. Poravnajte jezičke leče z gumijastim tesnilom in pritrdite na mesto. Prepričajte se, da ni vrzeli med lečo in gumijastim tesnilom, ki bi omogočile vdor vode v PMD85. Ko je leča zamenjana, ponovno priključite okvir in ga pritrdite z vijaki.

Tehnične specifikacije (detektor)

Tehnične specifikacije (leče)
