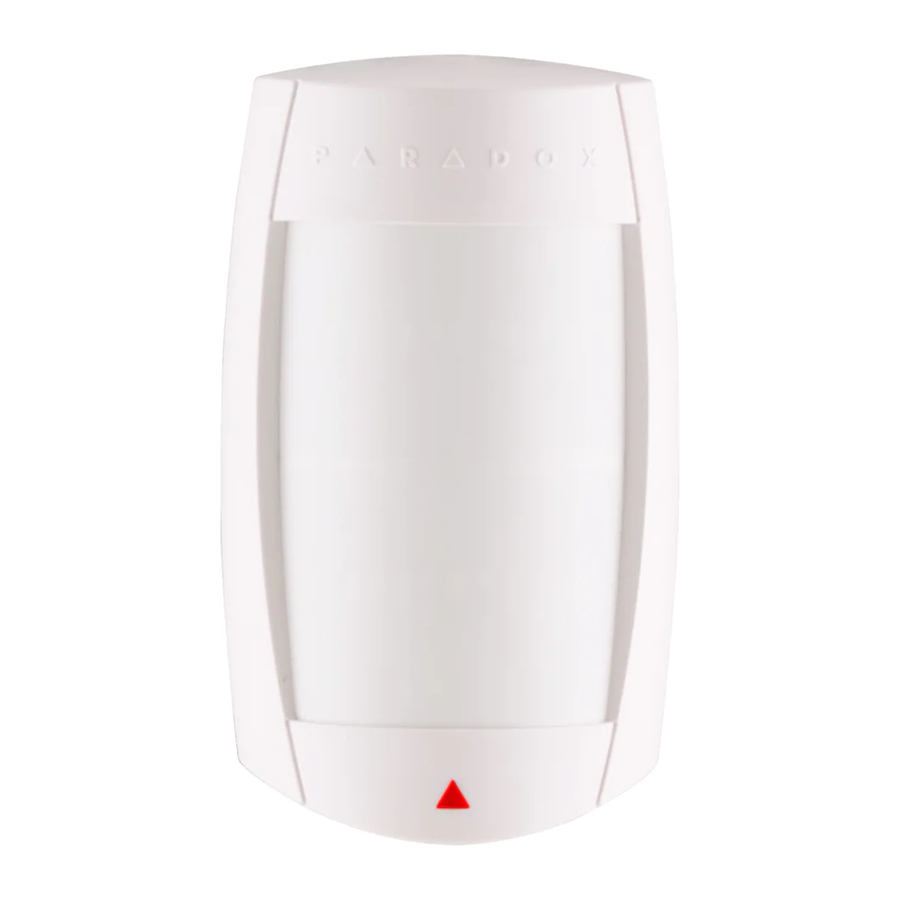

Paradox MAGELLAN PMD75 - Digitalni Brezžični Detektor Gibanja z Imunostjo na Hišne Ljubljenčke V2.0 Navodila

Prilagoditev

Slika 1

1. Optimalna disperzija žarkov
2. Enota meri bližje, razmik med žarki je manjši. Imunost na hišne ljubljenčke je ogrožena.
3. Enota meri dlje, razmik med žarki je večji. Imunost na hišne ljubljenčke je ogrožena.

Slika 2

Slika 3

1. Kotna montaža
2. Montaža na ravno površino
3. Jeziček za višino PCB

Slika 4
* = J1 se ne uporablja

1. A1, A2
   Priključek za baterijo
2. Stikalo proti sabotaži
3. Oznake višine PCB
4. Antena / antenne / antena
5. Senzorji / capteurs / sensores
6. LED / DEL / LED
7. Držalo za baterijo
8. Jeziček za višino PCB

Tabela 1

LED Indikator
J5	OFF = Izklopljeno (Disabled) ON = Vklopljeno (Enabled)
Digitalni Ščit (občutljivost)
J4	OFF = Visok Ščit (nizka občutljivost) (High Shield (low sensitivity)) ON = Normalni Ščit (visoka občutljivost) (Normal Shield (high sensitivity))
Vrsta Obdelave
J3	OFF = Dvojni rob (Dual edge) ON = Enkratni rob (Single edge)
Način Delovanja
J2	OFF = N/A ON = Magellan

= privzeto (default)

Po spremembi nastavitev mostičkov, zaskočite pokrov, da zaprete stikalo proti sabotaži ali pritisnite in spustite stikalo proti sabotaži, da shranite spremembe.

Pri priporočeni višini 2,1 m (7 ft) ±10%, detektorji gibanja PMD75 zagotavljajo popolno pokritost od 1,5 m do 11 m (5 ft do 35 ft). Višina namestitve se meri od središča detektorja (Slika 1).

Izogibajte se nameščanju detektorja v bližini naslednjih virov motenj: odsevne površine, neposreden pretok zraka iz odprtin, ventilatorji, okna, viri pare / oljne pare, infrardeči viri svetlobe in predmeti, ki povzročajo temperaturne spremembe, kot so grelniki, hladilniki in pečice.

Izogibajte se upogibanju, rezanju ali spreminjanju antene ali nameščanju detektorja blizu ali na kovino, saj lahko to vpliva na prenos signala. Ne dotikajte se površine senzorja, saj lahko to povzroči okvaro detektorja. Če je potrebno, očistite površino senzorja z mehko krpo s čistim alkoholom.

Prilagoditev Višine PCB

PMD75 je zasnovan za optimalno delovanje na višini 2,1 m (7 ft), vendar ga je mogoče namestiti nižje ali višje. Ko namestite detektor, se prepričajte, da se nastavljive oznake višine na desni strani PCB ujemajo z jezičkom znotraj zadnjega pokrova (glejte "H" na sliki 1). Na primer, če je detektor nameščen na višini 2,1 m (7 ft), je treba PCB nato nastaviti na 2,1 m (7 ft) (Slika 1). Poravnajte želeno oznako (višino) s plastičnim jezičkom zadnjega pokrova. Če je potrebna druga višina namestitve, ustrezno prilagodite PCB. Vsaki prilagoditvi PCB mora slediti preizkus hoje po zaščitenem območju. Preizkus hoje preveri, ali je zahtevana pokritost vzpostavljena.

Nastavitev LED (J5)

Ta nastavitev omogoča ali onemogoča rdečo LED (Tabela 1). Rdeča LED bo svetila 4 sekunde, da označi zaznano gibanje. Detektor gibanja izvaja preizkus baterije vsakih 12 ur. Če je napetost baterije prenizka, bo rdeča LED utripala v 5-sekundnih intervalih in detektor gibanja bo poslal signal o nizki bateriji sprejemniku. Nato se bo ustvarila težava in poslana na centralno nadzorno postajo. Rdeča LED bo hitro utripala, ko bo detektor gibanja poslal signal sprejemniku.

Nastavitev Digitalnega Ščita™ (J4)

V načinu Normalnega Ščita (Normal Shield) je detektor nastavljen za normalna okolja. V načinu Visokega Ščita (High Shield) je detektor nastavljen za okolja z visokim tveganjem (potencialne motnje) in zato zagotavlja močno povečano imunost na lažne alarme. Vendar pa sta lahko odzivni čas in hitrost detektorja počasnejša. Glejte Tabelo 1.

Obdelava z Enkratnim ali Dvojnim Robom (J3)

Ta nastavitev določa način delovanja DSP (Digital Signal Processing) detektorja. Način obdelave z Enkratnim Robom (Single Edge Processing) je treba uporabiti v normalnih okoljih z minimalnimi viri motenj. Način obdelave z Dvojnim Robom (Dual Edge Processing) zagotavlja boljšo zavrnitev lažnih alarmov v primeru, da je detektor nameščen v bližini virov motenj, ki lahko negativno vplivajo na detektor gibanja. Glejte Tabelo 1.

Napajanje Detektorja

1. Vstavite 3 baterije "AAA" v držalo za baterije, pri tem pa preverite polarnost (Slika 4).
2. Vstavite držalo za baterije v zadnji pokrov in pritrdite priključek za baterije na PCB (glejte "A1" in "A2" na sliki 4).

Po priključitvi priključka za baterije se bo začelo zaporedje vklopa (ki traja od 10 do 30 sekund). V tem času bo rdeča LED utripala in detektor ne bo zaznal odprte cone ali sabotaže.

Zamenjava Baterij

1. Odklopite priključek za baterije s PCB. Odstranite držalo za baterije in odstranite stare baterije.
2. Pritisnite in spustite stikalo proti sabotaži, da zagotovite, da se je enota izklopila.
3. Sledite korakom, opisanim v "Napajanje Detektorja".

Preizkus Hoje

Odprite pokrov, da sprožite stikalo proti sabotaži, nato pa zaskočite pokrov nazaj v položaj. To bo aktiviralo način preizkusa hoje detektorja gibanja za 3 minute. Pri 20°C (68°F), v načinu Normalnega Ščita (J4 = ON) in načinu obdelave z Enkratnim Robom (J3 = ON), ne bi smeli biti sposobni prečkati več kot ene celotne cone (ki jo sestavljata 2 žarka, levi in desni senzorski element za zaznavanje) na območju pokritosti s kakršno koli vrsto gibanja; počasna / hitra hoja ali tek.

V načinu Visokega Ščita (High Shield) se količina gibanja, potrebna za ustvarjanje alarma, podvoji. Približna širina celotnega žarka na 11 m (35 ft) od detektorja je 1,8 m (6 ft). Pri preizkušanju hoje se vedno premikajte po poti zaznavanja in ne proti detektorju.

Način preizkusa hoje se aktivira tudi za 3 minute, ko se detektor gibanja vklopi.

Preizkus Moči Signala

Da bi preverili sprejem signala detektorja gibanja s strani sprejemnika, izvedite preizkus moči signala, preden dokončate namestitev detektorja gibanja. Pred izvedbo preizkusa se prepričajte, da so baterije vstavljene v držalo za baterije, da napajajo detektor. Preverite tudi, ali je detektor gibanja dodeljen coni. Za več informacij o preizkusih moči signala in programiranju cone glejte Referenčni in Namestitveni Priročnik ustreznega sprejemnika. Če je prenos šibek, lahko premestitev oddajnika za nekaj centimetrov močno izboljša sprejem.

Programska Oprema Alive

Če detektor gibanja odda 2 alarmna signala (LED sveti 4 sekunde) v 5-minutnem obdobju, detektor preide v način varčevanja z energijo (Energy Save mode), kjer približno 3 minute ne bo oddajal nobenih alarmnih signalov. Zaradi programske opreme Alive detektorja gibanja rdeča LED še naprej utripa, da označi zaznavanje, tudi ko je v načinu varčevanja z energijo (Energy Save mode). Ko se 3-minutni način varčevanja z energijo (Energy Save mode) konča, se detektor gibanja vrne v normalno delovanje.

Če se pokrov detektorja odstrani in nato zamenja, medtem ko je v načinu varčevanja z energijo (Energy Save mode), bo prvo zaznavanje sprožilo alarmni signal.

FCC ID: KDYOMNPMD75
PMD75 je v skladu s 15. delom pravil FCC. Delovanje je odvisno od naslednjih dveh pogojev:

1. Ta naprava ne sme povzročati škodljivih motenj in
2. Ta naprava mora sprejeti vse prejete motnje, vključno z motnjami, ki lahko povzročijo neželeno delovanje.

Pričakovana življenjska doba baterije se bo razlikovala glede na časovni interval prijave in količino prometa (gibanja), ki ga je detektor obdelal. Višji časovni interval prijave in večji promet bosta zmanjšala življenjsko dobo baterije.

Spremembe ali modifikacije opreme, ki jih Paradox Security Systems ni izrecno odobril, lahko razveljavijo uporabnikovo pooblastilo za upravljanje opreme. Spectra, Magellan in Shield so blagovne znamke ali registrirane blagovne znamke družbe Paradox Security Systems (Bahamas) Ltd. in njenih podružnic v Kanadi, Združenih državah in drugih državah. Vse pravice pridržane.

Garancija

Za popolne informacije o garanciji za ta izdelek si oglejte Izjavo o Omejeni Garanciji, ki jo najdete na spletni strani paradox.com/terms. Vaša uporaba izdelka Paradox pomeni, da sprejemate vse garancijske pogoje.

© 2002-2019 Paradox Security Systems (Bahamas) Ltd. Specifikacije se lahko spremenijo brez predhodnega obvestila.
