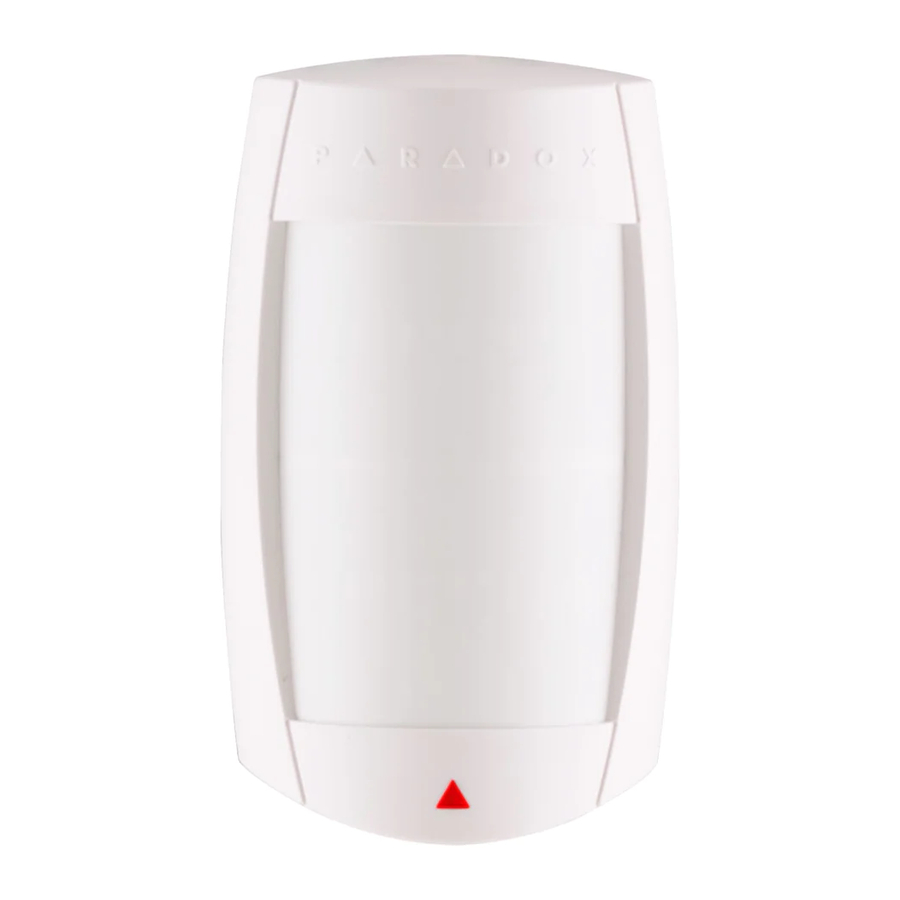

Paradox MAGELLAN PMD75 - Uy hayvonlariga immunitetli V2.0 raqamli simsiz harakat detektori qo'llanmasi
Sozlash
1-rasm
- Optimal nur dispersiyasi
- Qurilma yaqinroqni nishonga oladi, nurlar orasidagi masofa kichikroq. Uy hayvonlariga immunitet buziladi.
- Qurilma uzoqroqni nishonga oladi, nurlar orasidagi masofa kattaroq. Uy hayvonlariga immunitet buziladi.
2-rasm
3-rasm
- Burchakka o'rnatish
- Tekis yuzaga o'rnatish
- PCB balandligi yorlig'i
4-rasm
* = J1 qo'llanilmaydi
- A1, A2
Batareya ulagichi - Ruxsatsiz ochilishga qarshi kalit
- PCB balandligi belgilari
- Antenna / antenne / antena
- Sensorlar / capteurs / sensores
- LED / DEL / LED
- Batareya ushlagichi
- PCB balandligi yorlig'i
1-jadval
| LED indikatori | |
| J5 | OFF = O'chirilgan ON = Yoqilgan  |
| Raqamli qalqon (sezuvchanlik) | |
| J4 | OFF = Yuqori qalqon (past sezuvchanlik) ON = Oddiy qalqon (yuqori sezuvchanlik) |
| Qayta ishlash turi | |
| J3 | OFF = Ikki tomonlama ON = Bir tomonlama |
| Ishlash rejimi | |
| J2 | OFF = Mavjud emas ON = Magellan |
= standart
Jumper sozlamalarini o'zgartirgandan so'ng, o'zgarishlarni saqlash uchun ruxsatsiz ochilishga qarshi kalitni yopish uchun qopqoqni mahkamlang yoki ruxsatsiz ochilishga qarshi kalitni bosing va qo'yib yuboring.
Tavsiya etilgan 2,1 m (7 fut) ±10% balandlikda PMD75 harakat detektorlari 1,5 m dan 11 m gacha (5 futdan 35 futgacha) to'liq qamrovni ta'minlaydi. O'rnatish balandligi detektorning markazidan o'lchanadi (1-rasm).
Detektorni quyidagi shovqin manbalari yaqiniga joylashtirishdan saqlaning: aks ettiruvchi yuzalar, shamollatgichlardan to'g'ridan-to'g'ri havo oqimi, fanatlar, derazalar, bug '/ moy bug'i manbalari, infraqizil nur manbalari va isitgichlar, muzlatgichlar va pechlar kabi harorat o'zgarishiga olib keladigan ob'ektlar.
Antennani egmang, kesmang yoki o'zgartirmang yoki detektorni metall yaqiniga yoki ustiga o'rnatmang, chunki bu signal uzatilishiga ta'sir qilishi mumkin. Sensor yuzasiga tegmang, chunki bu detektorning noto'g'ri ishlashiga olib kelishi mumkin. Agar kerak bo'lsa, sensor yuzasini toza spirtli yumshoq mato bilan tozalang.
PCB balandligini sozlash
PMD75 2,1 m (7 fut) balandlikda optimal ishlash uchun mo'ljallangan, ammo uni pastroq yoki balandroq o'rnatish mumkin. Detektorni o'rnatganingizdan so'ng, PCBning o'ng tomonidagi sozlanishi balandlik belgilari orqa qopqoq ichidagi yorliqqa mos kelishiga ishonch hosil qiling ("H" ga qarang, 1-rasm). Misol uchun, agar detektor 2,1 m (7 fut) balandlikda o'rnatilgan bo'lsa, PCBni 2,1 m (7 fut) ga sozlash kerak (1-rasm). Orqa qopqoqning plastik yorlig'i bilan kerakli belgini (balandlikni) tekislang. Agar boshqa o'rnatish balandligi talab qilinsa, PCBni mos ravishda qayta sozlang. Har qanday PCB sozlashlari himoyalangan hududni yurib tekshirish bilan yakunlanishi kerak. Yurib tekshirish kerakli qamrov mavjudligini tasdiqlaydi.
LED sozlamasi (J5)
Bu sozlama qizil LEDni yoqadi yoki o'chiradi (Jadval 1). Qizil LED aniqlangan harakatni ko'rsatish uchun 4 soniya davomida yonadi. Harakat detektori har 12 soatda batareyani tekshiradi. Agar batareya kuchlanishi juda past bo'lsa, qizil LED 5 soniyalik intervallarda miltillaydi va harakat detektori qabul qiluvchiga batareya quvvati pastligi signalini yuboradi. Keyin muammo yaratiladi va markaziy monitoring stantsiyasiga uzatiladi. Harakat detektori qabul qiluvchiga signal uzatganda qizil LED tez miltillaydi.
Digital Shield™ sozlamasi (J4)
Oddiy qalqon rejimida detektor oddiy muhitlar uchun o'rnatiladi. Yuqori qalqon rejimida detektor yuqori xavfli muhitlar (potentsial shovqinlar) uchun o'rnatiladi va shuning uchun noto'g'ri signalizatsiya immunitetini sezilarli darajada oshiradi. Biroq, javob berish vaqti va detektor tezligi sekinroq bo'lishi mumkin. Jadval 1 ga qarang.
Bir yoki ikki tomonlama qayta ishlash (J3)
Bu sozlama detektorning DSP (raqamli signalni qayta ishlash) ish rejimini belgilaydi. Bir tomonlama qayta ishlash rejimi minimal shovqin manbalari bo'lgan oddiy muhitlarda ishlatilishi kerak. Ikki tomonlama qayta ishlash rejimi detektor harakat detektoriga salbiy ta'sir ko'rsatishi mumkin bo'lgan shovqin manbalari yaqiniga joylashtirilgan taqdirda noto'g'ri signalizatsiyani rad etishni yaxshilaydi. Jadval 1 ga qarang.
Detektorni quvvatlantirish
- Qutblanishni tekshirib, 3 ta "AAA" batareyasini batareya ushlagichiga joylashtiring (4-rasm).
- Batareya ushlagichini orqa qopqoqqa joylashtiring va batareya ulagichini PCBga mahkamlang (4-rasmda "A1" va "A2" ga qarang).
Batareya ulagichini ulagandan so'ng, quvvatni yoqish ketma-ketligi boshlanadi (10 dan 30 sekundgacha davom etadi). Bu vaqt ichida qizil LED miltillaydi va detektor ochiq zonani yoki buzilishni aniqlamaydi.
Batareyalarni almashtirish
- Batareya ulagichini PCBdan uzing. Batareya ushlagichini olib tashlang va eski batareyalarni olib tashlang.
- Qurilma o'chirilganligiga ishonch hosil qilish uchun ruxsatsiz ochilishga qarshi kalitni bosing va qo'yib yuboring.
- "Detektorni quvvatlantirish" da ko'rsatilgan amallarni bajaring.
Yurib tekshirish
Ruxsatsiz ochilishga qarshi kalitni ishga tushirish uchun qopqoqni oching, so'ngra qopqoqni joyiga qaytaring. Bu harakat detektorining yurib tekshirish rejimini 3 daqiqaga faollashtiradi. 20°C (68°F) da, Oddiy qalqon (J4 = ON) rejimida va Bir tomonlama qayta ishlash rejimida (J3 = ON) siz qamrov zonasida har qanday harakat bilan bitta to'liq zonadan (2 ta nurdan iborat, chap va o'ng sensor aniqlash elementlari) o'ta olmasligingiz kerak; sekin / tez yurish yoki yugurish.
Yuqori qalqon rejimida signalizatsiya yaratish uchun zarur bo'lgan harakat miqdori ikki baravar ko'payadi. Detektordan 11 m (35 fut) masofada to'liq nurning taxminiy kengligi 1,8 m (6 fut) ni tashkil qiladi. Yurib tekshirishda har doim aniqlash yo'li bo'ylab harakatlaning va detektorga qarab emas.
Harakat detektori yoqilgandan so'ng yurib tekshirish rejimi ham 3 daqiqaga faollashtiriladi.
Signal kuchini tekshirish
Harakat detektorini o'rnatishni yakunlashdan oldin, qabul qiluvchining harakat detektori signalini qabul qilishini tekshirish uchun signal kuchini tekshiring. Sinovni o'tkazishdan oldin, detektorni quvvatlantirish uchun batareyalarni batareya ushlagichiga joylashtirilganligiga ishonch hosil qiling. Shuningdek, harakat detektori zonaga tayinlanganligini tekshiring. Signal kuchini tekshirish va zonani dasturlash haqida ko'proq ma'lumot olish uchun tegishli qabul qiluvchining Ma'lumotnoma va o'rnatish qo'llanmasiga qarang. Agar uzatish zaif bo'lsa, transmitterni bir necha dyuymga ko'chirish qabul qilishni sezilarli darajada yaxshilashi mumkin.
Alive dasturi
Agar harakat detektori 5 daqiqa ichida 2 ta signalizatsiya signalini (LED 4 soniya davomida yonadi) uzatsa, detektor energiya tejash rejimiga o'tadi, bunda u taxminan 3 daqiqa davomida hech qanday signalizatsiya signalini uzatmaydi. Harakat detektorining Alive dasturi tufayli qizil LED energiya tejash rejimida bo'lganda ham aniqlashni ko'rsatish uchun miltillashda davom etadi. 3 daqiqalik energiya tejash rejimi tugagandan so'ng, harakat detektori normal ishlashga qaytadi.
Agar detektorning qopqog'i olib tashlansa va keyin energiya tejash rejimida almashtirilsa, birinchi aniqlash signalizatsiya signalini ishga tushiradi.
| Texnik xususiyatlar | |
| Sensor turi | Ikki tomonlama qarama-qarshi infraqizil sensorlar |
| Qamrov - 90° (standart) | 11m x 11m (35 fut x 35 fut) |
| Uy hayvonlariga immunitet | 40 kg gacha (90 funt) |
| Detektor tezligi | 0,2 m dan 3,5 m/sek. (0,6 futdan 11,5 fut/sek.) |
| O'rnatish balandligi | 2,1 m dan 2,7 m gacha (7 futdan 9 futgacha) |
| Ishlash harorati | 0°C dan +50°C gacha (+32°F dan +122°F gacha) |
| RF chastotasi | 433* yoki 868 MHz |
| Linza | 2-avlod Fresnel linzalari, LODIFF®, segmentlar |
| Quvvat | 3 x "AAA" ishqoriy batareyalar |
| Transmitter diapazoni | MG6250 bilan 35 m (115 fut) MG5000 / MG5050 / RTX3 bilan 70 m (230 fut) |
| Ruxsatsiz ochilishga qarshi kalit | Ha |
| Batareyaning ishlash muddati † | Eng past tekshirish sozlamasi: 3 yil Eng yuqori tekshirish sozlamasi: 1,5 yil |
| Sertifikatlar (ya'ni UL va CE) | Sertifikatlar bo'yicha yangilangan ma'lumotlar uchun paradox.com saytiga o'ting |
| Moslik | MG5000, MG5050, MG6250, RTX3 |
FCC ID: KDYOMNPMD75
PMD75 FCC qoidalarining 15-qismiga mos keladi. Ishlash quyidagi ikki shartga bog'liq:
- Bu qurilma zararli shovqinlarni keltirib chiqarmasligi kerak va
- Bu qurilma istalmagan ishlashga olib kelishi mumkin bo'lgan shovqinlarni ham qabul qilishi kerak.
Batareyaning ishlash muddati tekshirish vaqti oralig'iga va detektor qayta ishlagan trafik (harakat) miqdoriga qarab o'zgaradi. Yuqori tekshirish vaqti oralig'i va yuqori trafik batareyaning ishlash muddatini qisqartiradi.
Paradox Security Systems tomonidan aniq tasdiqlanmagan uskunaga o'zgartirishlar yoki modifikatsiyalar foydalanuvchining uskunani ishlatish huquqini bekor qilishi mumkin. Spectra, Magellan va Shield - Paradox Security Systems (Bahamas) Ltd. va uning filiallarining Kanadada, AQShda va boshqa mamlakatlarda savdo belgilari yoki ro'yxatdan o'tgan savdo belgilaridir. Barcha huquqlar himoyalangan.
Kafolat
Ushbu mahsulot bo'yicha to'liq kafolat ma'lumotlari uchun paradox.com/terms veb-saytida joylashgan Cheklangan kafolat bayonotiga murojaat qiling. Paradox mahsulotidan foydalanishingiz barcha kafolat shartlari va qoidalarini qabul qilganligingizni bildiradi.
© 2002-2019 Paradox Security Systems (Bahamas) Ltd. Texnik xususiyatlar oldindan ogohlantirilmasdan o'zgartirilishi mumkin.
