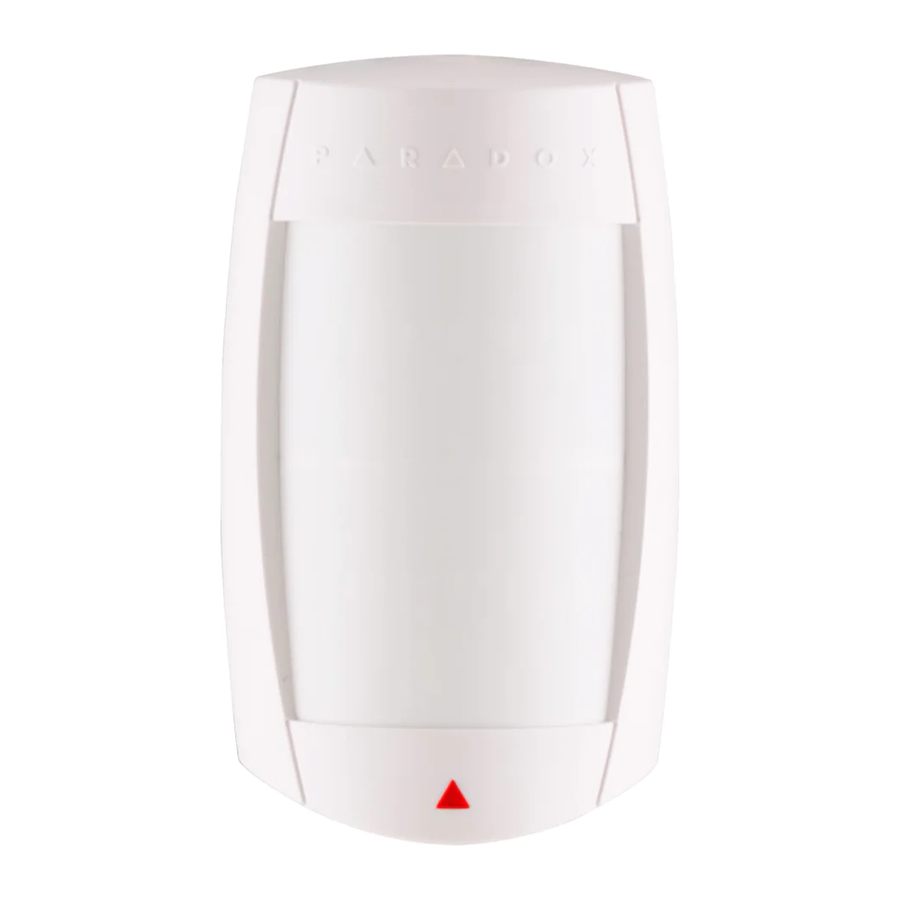

Paradox MAGELLAN PMD75 - Manuali i Detektorit Digjital të Lëvizjes Pa Tela me Imunitet ndaj Kafshëve Shtëpiake V2.0

Rregullimi

Figura 1

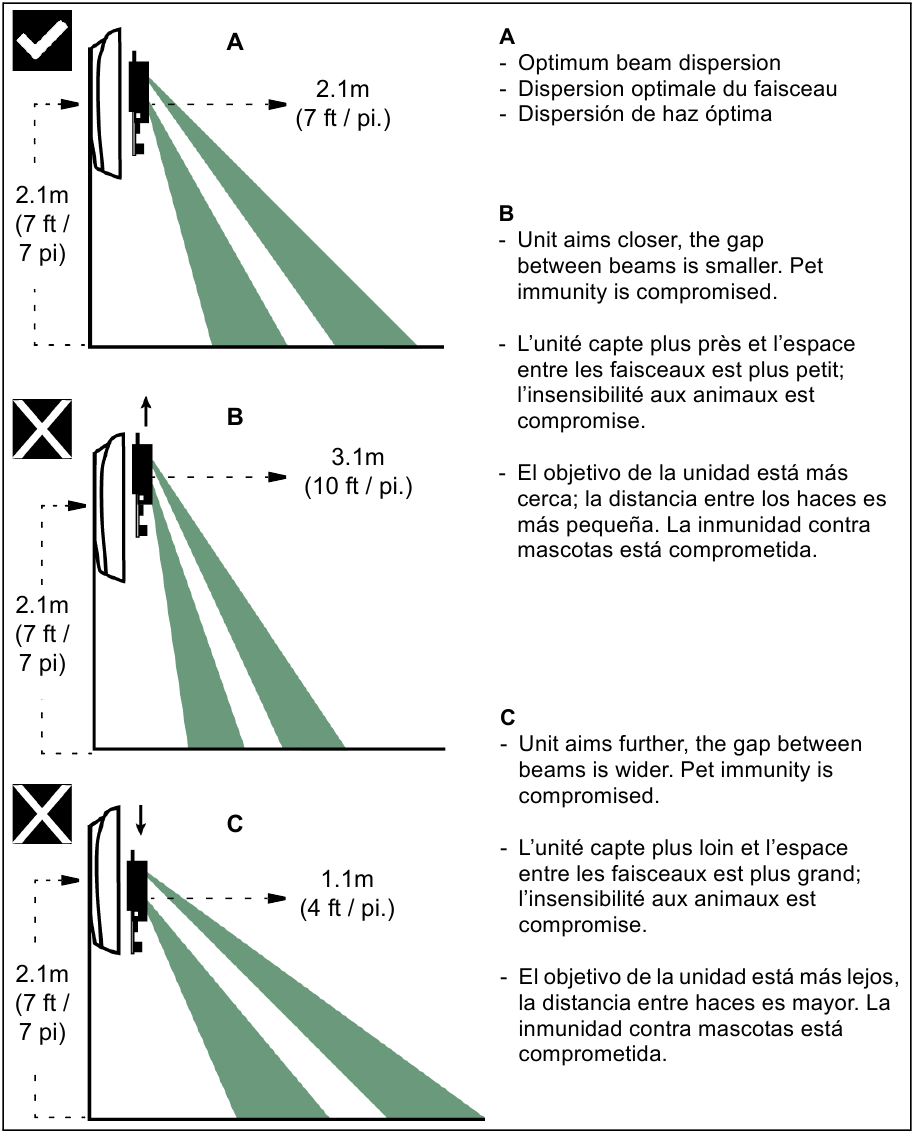

1. Shpërndarja optimale e rrezeve
2. Njësia synon më afër, hendeku midis rrezeve është më i vogël. Imuniteti ndaj kafshëve shtëpiake komprometohet.
3. Njësia synon më tej, hendeku midis rrezeve është më i gjerë. Imuniteti ndaj kafshëve shtëpiake komprometohet.

Figura 2

Figura 3

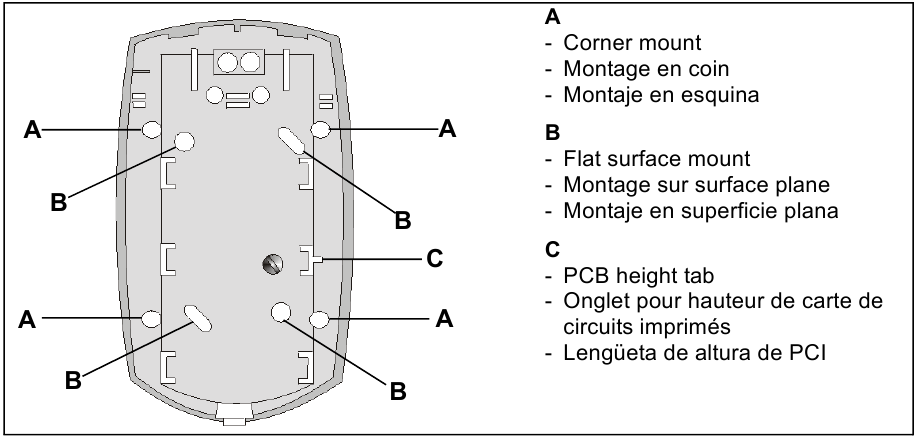

1. Montimi në cep
2. Montimi në sipërfaqe të sheshtë
3. Skeda e lartësisë së PCB-së

Figura 4
* = J1 nuk zbatohet

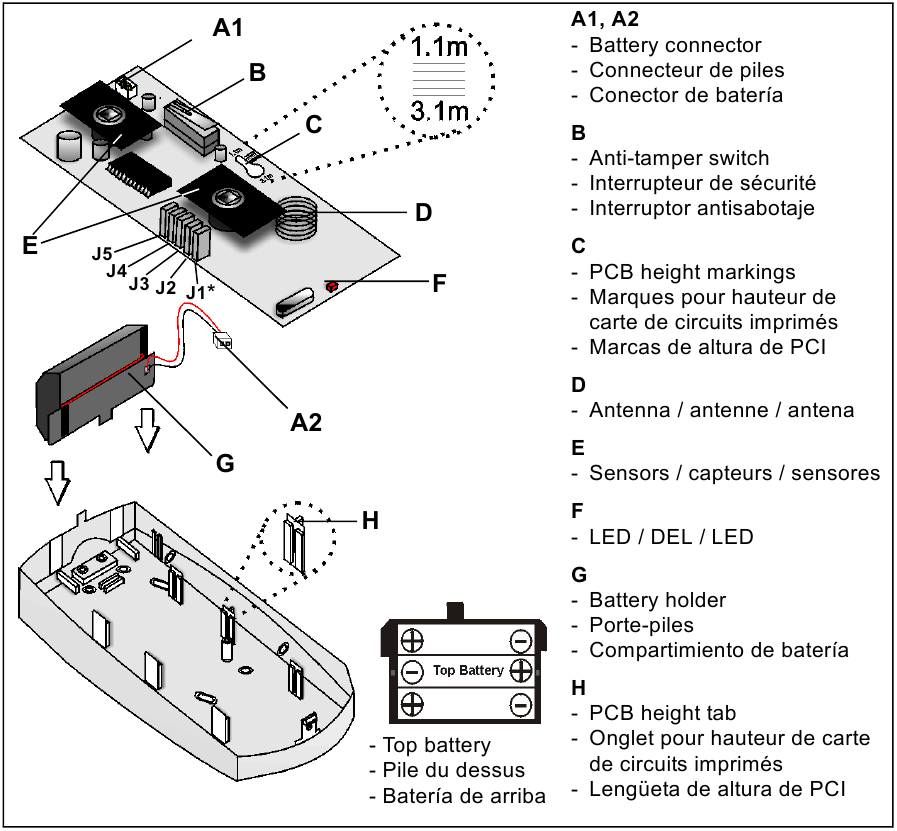

1. A1, A2
   Lidhësja e baterisë
2. Çelësi kundër manipulimit
3. Shenjat e lartësisë së PCB-së
4. Antena / antenne / antena
5. Sensorët / capteurs / sensores
6. LED / DEL / LED
7. Mbajtësja e baterisë
8. Skeda e lartësisë së PCB-së

Tabela 1

Treguesi LED
J5	OFF = Çaktivizuar ON = Aktivizuar
Mburoja Digjitale (ndjeshmëria)
J4	OFF = Mburojë e Lartë (ndjeshmëri e ulët) ON = Mburojë Normale (ndjeshmëri e lartë)
Lloji i Përpunimit
J3	OFF = Skaj i dyfishtë ON = Skaj i vetëm
Modaliteti i Funksionimit
J2	OFF = N/A ON = Magellan

= parazgjedhur

Pasi të ndryshoni cilësimet e kërcyesit, vendosni kapakun për të mbyllur çelësin kundër manipulimit ose shtypni dhe lëshoni çelësin kundër manipulimit në mënyrë që të ruani ndryshimet.

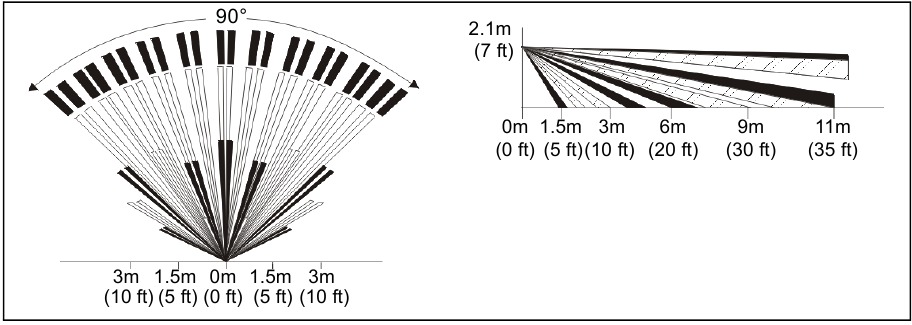

Në lartësinë e rekomanduar prej 2.1m (7 ft) ±10%, detektorët e lëvizjes PMD75 ofrojnë mbulim të plotë nga 1.5m deri në 11m (5 ft deri në 35 ft). Lartësia e instalimit matet nga qendra e detektorit (Figura 1).

Shmangni vendosjen e detektorit afër burimeve të mëposhtme të ndërhyrjes: sipërfaqe reflektuese, rrjedhje e drejtpërdrejtë e ajrit nga ventilimet, ventilatorët, dritaret, burimet e avullit / avullit të vajit, burimet e dritës infra të kuqe dhe objektet që shkaktojnë ndryshime të temperaturës si ngrohësit, frigoriferët dhe furrat.

Shmangni përkuljen, prerjen ose ndryshimin e antenës ose montimin e detektorit afër ose në metal pasi kjo mund të ndikojë në transmetimin e sinjalit. Mos prekni sipërfaqen e sensorit pasi kjo mund të rezultojë në një mosfunksionim të detektorit. Nëse është e nevojshme, pastroni sipërfaqen e sensorit duke përdorur një leckë të butë me alkool të pastër.

Rregullimi i Lartësisë së PCB-së

PMD75 është projektuar për performancë optimale në një lartësi prej 2.1m (7 ft), por mund të instalohet më poshtë ose më lart. Pasi të keni instaluar detektorin, sigurohuni që shenjat e lartësisë së rregullueshme në anën e djathtë të PCB-së të përputhen me skedën brenda kapakut të pasmë (shih "H" në Figurën 1). Për shembull, nëse detektori është instaluar në një lartësi prej 2.1m (7 ft), PCB-ja duhet të rregullohet në 2.1m (7 ft) (Figura 1). Rreshtoni shenjën e dëshiruar (lartësinë) me skedën plastike të kapakut të pasmë. Nëse kërkohet një lartësi tjetër instalimi, ri-rregulloni PCB-në në përputhje me rrethanat. Çdo rregullim i PCB-së duhet të pasohet nga një test ecjeje i zonës së mbrojtur. Testimi i ecjes verifikon që mbulimi i kërkuar është në vend.

Cilësimi i LED (J5)

Ky cilësim aktivizon ose çaktivizon LED-in e kuq (Tabela 1). LED-i i kuq do të ndriçojë për një periudhë prej 4 sekondash për të treguar lëvizjen e zbuluar. Detektori i lëvizjes kryen një test të baterisë çdo 12 orë. Nëse tensioni i baterisë është shumë i ulët, LED-i i kuq do të pulsojë në intervale 5 sekondash dhe detektori i lëvizjes do të dërgojë një sinjal të ulët të baterisë në marrës. Më pas do të gjenerohet një problem dhe do të transmetohet në stacionin qendror të monitorimit. LED-i i kuq do të pulsojë shpejt kur detektori i lëvizjes transmeton një sinjal në marrës.

Cilësimi i Mburojës Digjitale™ (J4)

Në modalitetin e Mburojës Normale, detektori është vendosur për mjedise normale. Në modalitetin e Mburojës së Lartë, detektori është vendosur për mjedise me rrezik të lartë (ndërhyrje të mundshme) dhe për këtë arsye ofron imunitet shumë të rritur ndaj alarmit të rremë. Megjithatë, koha e përgjigjes dhe shpejtësia e detektorit mund të jenë më të ngadalta. Referojuni Tabelës 1.

Përpunimi i Skajit të Vetëm ose të Dyfishtë (J3)

Ky cilësim përcakton modalitetin operacional DSP (Përpunimi Digjital i Sinjalit) të detektorit. Modaliteti i Përpunimit të Skajit të Vetëm duhet të përdoret në mjedise normale me burime minimale të ndërhyrjes. Modaliteti i Përpunimit të Skajit të Dyfishtë ofron refuzim më të mirë të alarmit të rremë në rast se detektori vendoset afër burimeve të ndërhyrjes që mund të ndikojnë negativisht në detektorin e lëvizjes. Referojuni Tabelës 1.

Fuqizimi i Detektorit

1. Vendosni 3 bateri "AAA" në mbajtësen e baterisë duke verifikuar polaritetin (Figura 4).
2. Vendosni mbajtësen e baterisë në kapakun e pasmë dhe ngjitni lidhësin e baterisë në PCB (shih "A1" dhe "A2" në Figurën 4).

Pasi të lidhni lidhësin e baterisë, do të fillojë një sekuencë ndezjeje (që zgjat 10 deri në 30 sekonda). Gjatë kësaj kohe, LED-i i kuq do të pulsojë dhe detektori nuk do të zbulojë një zonë të hapur ose manipulim.

Zëvendësimi i Baterive

1. Shkëputni lidhësin e baterisë nga PCB-ja. Hiqni mbajtësen e baterisë dhe hiqni bateritë e vjetra.
2. Shtypni dhe lëshoni çelësin kundër manipulimit për t'u siguruar që njësia është fikur.
3. Ndiqni hapat e përshkruar në "Fuqizimi i Detektorit".

Testimi i Ecjes

Hapni kapakun në mënyrë që të aktivizoni çelësin kundër manipulimit, pastaj vendosni kapakun përsëri në pozicion. Kjo do të aktivizojë modalitetin e testit të ecjes së detektorit të lëvizjes për 3 minuta. Në 20°C (68°F), në modalitetin e Mburojës Normale (J4 = ON) dhe modalitetin e Përpunimit të Skajit të Vetëm (J3 = ON), nuk duhet të jeni në gjendje të kaloni më shumë se një zonë të plotë (që përbëhet nga 2 rreze, elemente zbuluese të sensorit të majtë dhe të djathtë) në zonën e mbulimit me çdo lloj lëvizjeje; ecje e ngadaltë / e shpejtë ose vrapim.

Në modalitetin e Mburojës së Lartë, sasia e lëvizjes e nevojshme për të gjeneruar një alarm është dyfishuar. Gjerësia e përafërt e një rrezeje të plotë në 11m (35 ft) nga detektori është 1.8m (6 ft). Kur testoni ecjen, lëvizni gjithmonë nëpër shtegun e zbulimit dhe jo drejt detektorit.

Modaliteti i testit të ecjes aktivizohet gjithashtu për 3 minuta pasi detektori i lëvizjes të jetë ndezur.

Testi i Fortësisë së Sinjalit

Për të verifikuar marrjen e sinjalit të detektorit të lëvizjes nga marrësi, kryeni një test të fortësisë së sinjalit përpara se të finalizoni instalimin e detektorit të lëvizjes. Përpara kryerjes së testit, sigurohuni që bateritë të jenë futur në mbajtësen e baterisë për të fuqizuar detektorin. Gjithashtu, verifikoni që detektori i lëvizjes i është caktuar një zonë. Për më shumë informacion mbi testet e fortësisë së sinjalit dhe programimin e zonës, referojuni Manualit të Referencës dhe Instalimit të marrësit përkatës. Nëse transmetimi është i dobët, zhvendosja e transmetuesit me disa inç mund të përmirësojë shumë marrjen.

Softueri Alive

Nëse detektori i lëvizjes transmeton 2 sinjale alarmi (LED ndezur për 4 sekonda) brenda një periudhe 5-minutëshe, detektori bie në modalitetin e Kursimit të Energjisë ku nuk do të transmetojë asnjë sinjal alarmi për afërsisht 3 minuta. Për shkak të Softuerit Alive të detektorit të lëvizjes, LED-i i kuq vazhdon të pulsojë për të treguar një zbulim edhe kur është në modalitetin e Kursimit të Energjisë. Pasi të përfundojë modaliteti 3-minutësh i Kursimit të Energjisë, detektori i lëvizjes kthehet në funksionim normal.

Nëse kapaku i detektorit hiqet dhe më pas zëvendësohet ndërsa është në modalitetin e Kursimit të Energjisë, zbulimi i parë do të aktivizojë një sinjal alarmi.

FCC ID: KDYOMNPMD75
PMD75 përputhet me pjesën 15 të rregullave të FCC. Funksionimi i nënshtrohet dy kushteve të mëposhtme:

1. Ky pajisje mund të mos shkaktojë ndërhyrje të dëmshme, dhe
2. Kjo pajisje duhet të pranojë çdo ndërhyrje të marrë, duke përfshirë ndërhyrjen që mund të shkaktojë funksionim të padëshiruar.

Jetëgjatësia e baterisë do të ndryshojë sipas intervalit kohor të regjistrimit dhe sasisë së trafikut (lëvizjes) që detektori ka përpunuar. Një interval kohor më i lartë i regjistrimit dhe trafik më i lartë do të ulin jetëgjatësinë e baterisë.

Ndryshimet ose modifikimet në pajisjet që nuk janë miratuar shprehimisht nga Paradox Security Systems mund të anulojnë autoritetin e përdoruesit për të përdorur pajisjet. Spectra, Magellan dhe Shield janë marka tregtare ose marka tregtare të regjistruara të Paradox Security Systems (Bahamas) Ltd. dhe filialeve të saj në Kanada, Shtetet e Bashkuara dhe vende të tjera. Të gjitha të drejtat e rezervuara.

Garancia

Për informacion të plotë mbi garancinë e këtij produkti, ju lutemi referojuni Deklaratës së Garancisë së Kufizuar që gjendet në faqen e internetit paradox.com/terms. Përdorimi juaj i produktit Paradox nënkupton pranimin tuaj të të gjitha kushteve dhe termave të garancisë.

© 2002-2019 Paradox Security Systems (Bahamas) Ltd. Specifikimet mund të ndryshojnë pa njoftim paraprak.
