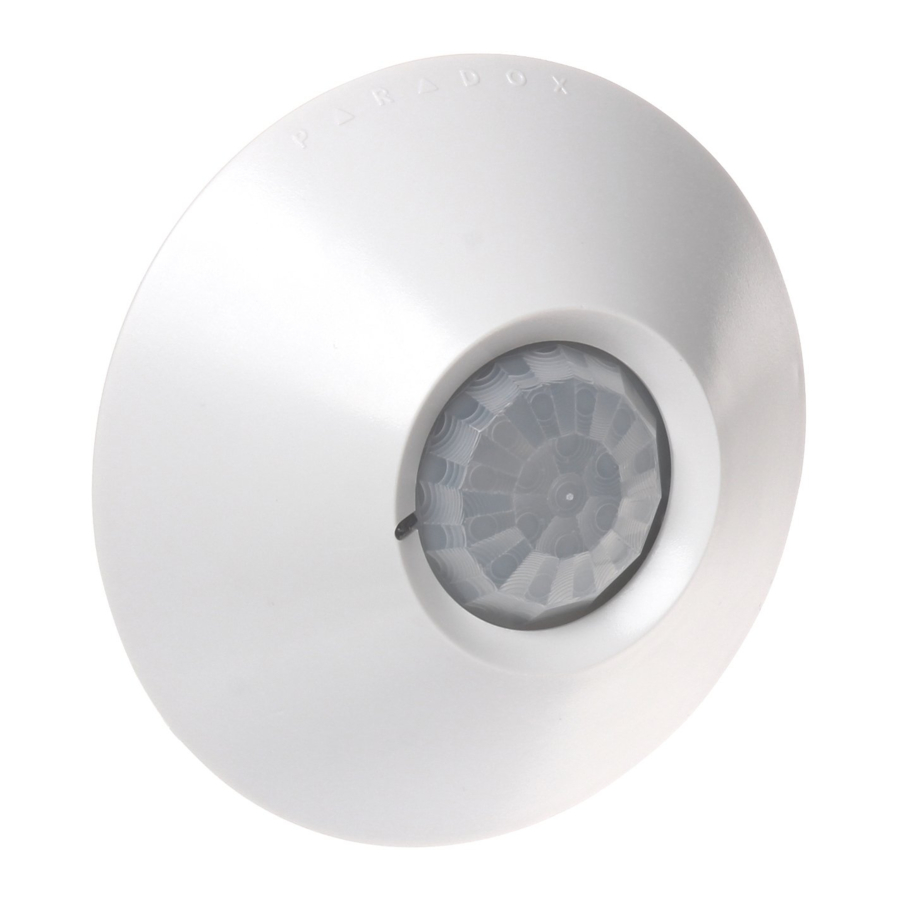

Paradox Paradome DG467 - Manuali i Detektorit Dixhital të Lëvizjes për Montim në Tavan

Instalimi

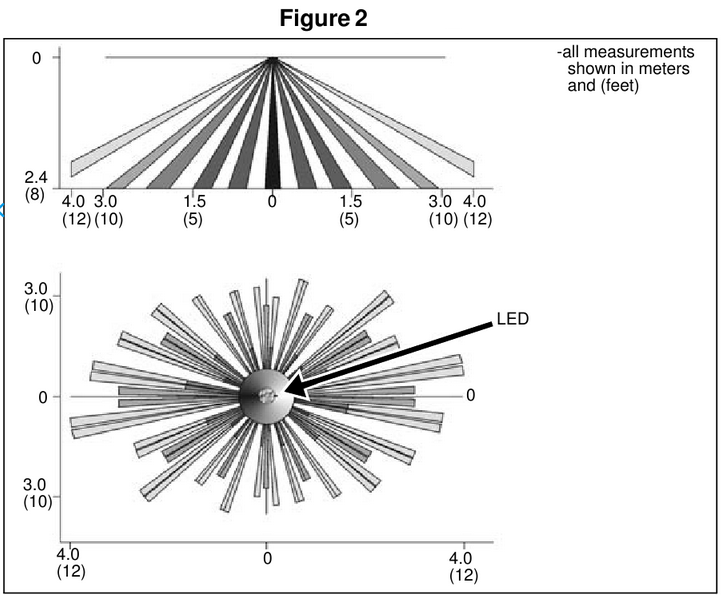

Zgjidhni vendin e instalimit të detektorit, zakonisht në qendër të zonës së mbrojtur. Ju lutemi vini re se zona e mbulimit është më eliptike sesa rrethore (shih figurën 2). Shmangni afërsinë me ndonjë nga sa vijon: sipërfaqe reflektuese; rrjedhje të drejtpërdrejtë të ajrit nga ventilimet, ventilatoret dhe dritaret; burime avulli/vaji; objekte që shkaktojnë ndryshime të temperaturës siç janë ngrohësit, frigoriferët dhe furrat; dhe burimet e dritës infra të kuqe.

DG467 ofron ATC (Kompensim Automatik të Temperaturës), por rekomandohet shumë që të rritestohet mbulimi i njësisë me një test ecjeje nëse temperaturat arrijnë mbi 30°C (85°F). Kjo është jashtëzakonisht e rëndësishme në zonat e paajrosura.
Për të instaluar DG467:

1. Hiqeni vidën e PCB-së, pastaj hiqeni me kujdes PCB-në (shih figurën 3).
2. Shponi vrimat e vidave / telave (shih figurën 3).

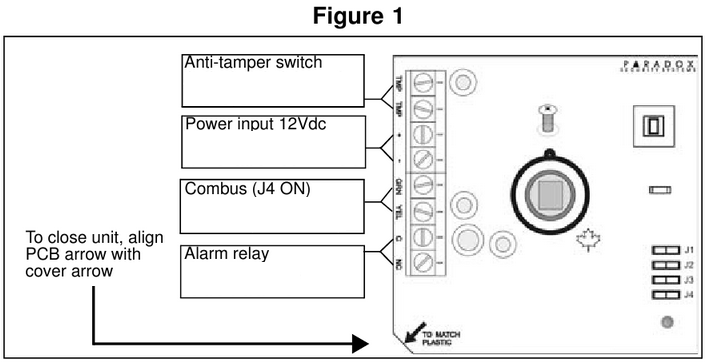

3. Kaloni telat nëpër vrimat e hyrjes dhe lidhni ato sipas shenjave të PCB-së (shih figurën 1).

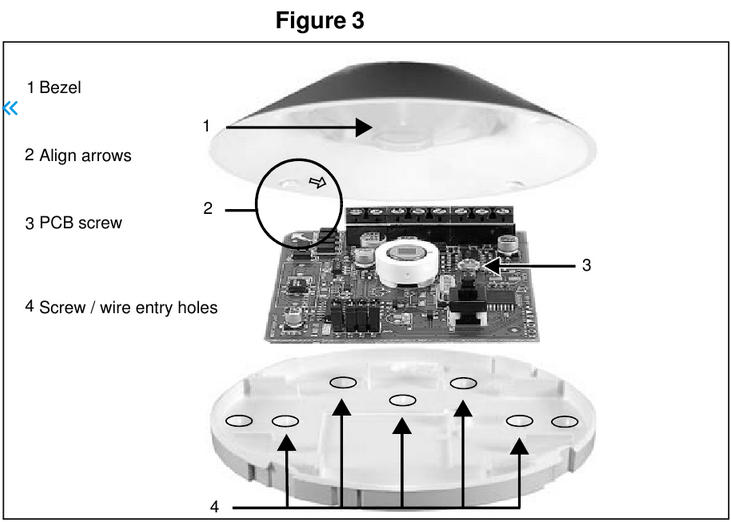

Hapja dhe Mbyllja e Mbulesës

(shih figurën 3)

1. Korniza
2. Rreshtoni shigjetat
3. Vida e PCB-së
4. Vrimat e vidave / hyrjes së telave

Për të zëvendësuar lenten: Shtyjeni butësisht lenten dhe kornizën jashtë mbulesës.
Për të riinstaluar lenten: Rreshtoni kunjin e kornizës me vrimën përkatëse në lente dhe mbulesë.
Për të mbyllur detektorin: Rreshtoni shigjetën në mbulesë me shigjetën në PCB dhe kthejeni mbulesën në drejtim të akrepave të orës.
Mos e prekni sipërfaqen e sensorit pasi kjo mund të rezultojë në mosfunksionim të detektorit. Nëse është e nevojshme, pastroni me një leckë të butë dhe alkool të pastër.

Modalitetet Operacionale

DG467 mund të funksionojë në dy modalitete të ndryshme operacionale: modaliteti combus ose modaliteti rele. Ky opsion mund të konfigurohet vetëm duke përdorur xhamperin J4.
Modaliteti Rele: (J4 = OFF)
Kur vendoset në Modalitetin Rele, DG467 funksionon si çdo detektor standard lëvizjeje duke komunikuar sinjalet e alarmit dhe të ndërhyrjes nëpërmjet releve. Terminalet GRN dhe YEL nuk përdoren në modalitetin rele. Në Modalitetin Rele, cilësimet e detektorit mund të modifikohen vetëm duke përdorur xhamperët (shih figurën 1).

Modaliteti Combus: (J4 = ON)
Kur vendoset në modalitetin combus, DG467 komunikon sinjalet e alarmit, sinjalet e ndërhyrjes, të dhënat dhe cilësimet e detektorit nëpërmjet combusit me 4 tela të panelit. Dalja e releut të detektorit mbetet gjithmonë aktive edhe kur vendoset në modalitetin combus dhe mund të përdoret për të aktivizuar pajisje të tjera.
Në modalitetin combus, detektori i lëvizjes mund të modifikohet duke përdorur xhamperët ose duke hyrë në modalitetin e programimit të modulit.
Në modalitetin combus, DG467 do të respektojë modifikimin më të fundit pavarësisht nëse është bërë nëpërmjet xhamperëve ose nëpërmjet programimit të seksionit. Si rezultat, pozicionet aktuale të xhamperëve mund të mos përfaqësojnë cilësimet aktuale. Të gjitha cilësimet ruhen në DG467 edhe pasi të jetë fikur.

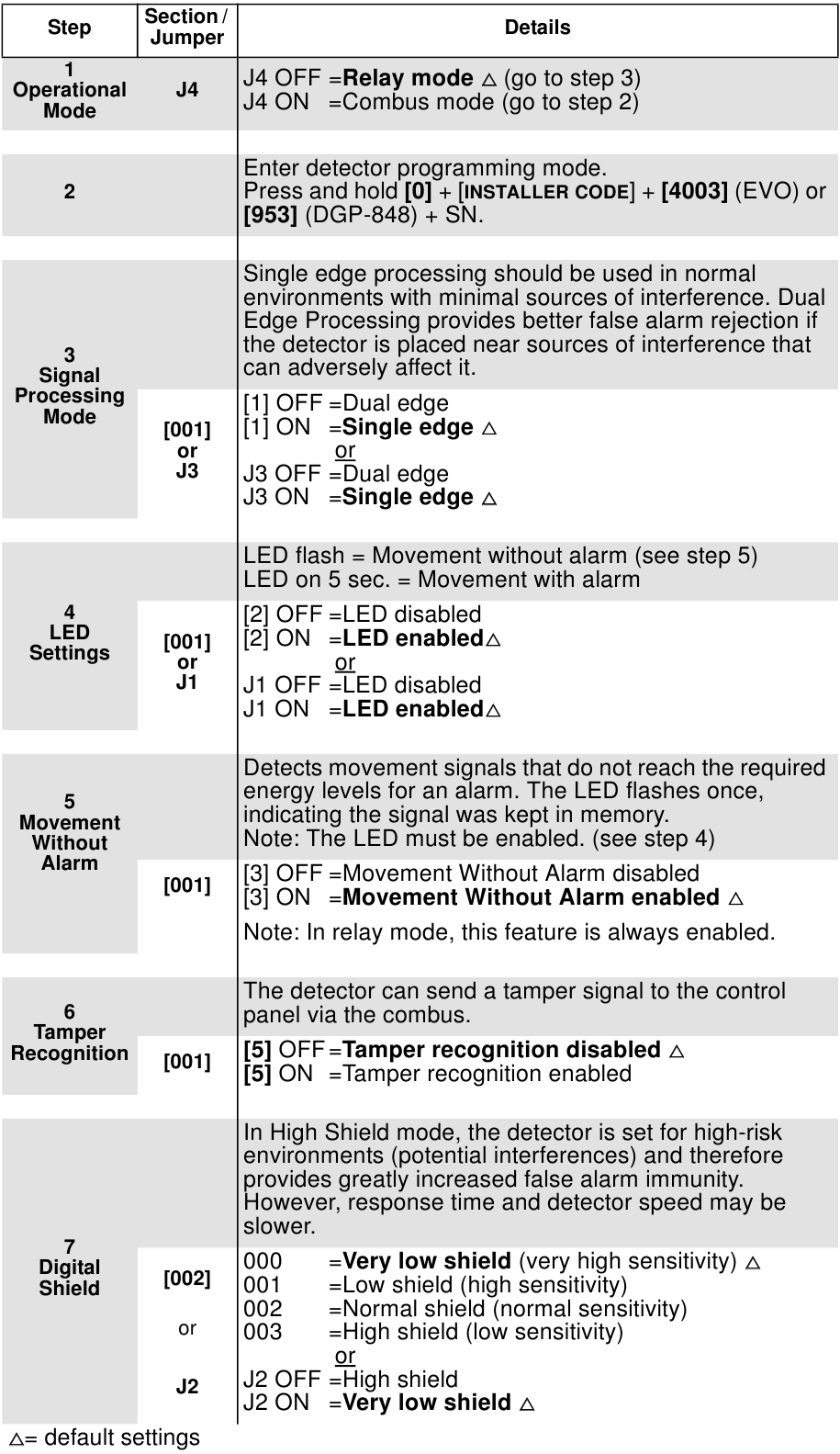

Cilësimet e Detektorit

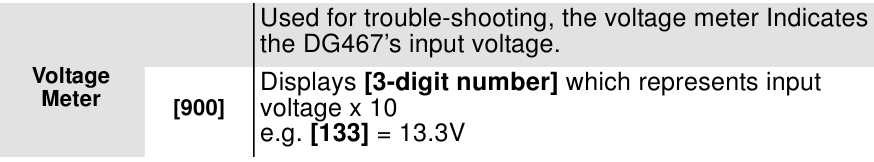

Shërbime

Furnizimi me Energji i DG467

Programi i vetë-testimit: Ndezja e detektorit fillon një program vetë-testimi për procesorin e sinjalit, memorien dhe releun. LED-i pulson shpejt për afërsisht 4 sekonda. Më pas, detektori kalon në modalitetin "stand-by" (në gatishmëri).

Testimi i Ecjes

Në 20°C (68°F) nuk duhet të jeni në gjendje të kaloni më shumë se një zonë të plotë (që përbëhet nga 2 rreze, elemente zbuluese të sensorit të majtë dhe të djathtë) në zonën e mbulimit me çdo lloj lëvizjeje. Kur përdorni një nivel më të lartë të cilësimeve dixhitale të mbrojtjes, sasia e lëvizjes e nevojshme për të gjeneruar një alarm rritet.
Kur kryeni një test ecjeje, lëvizni ngadalë në mënyrë që të gjeneroni sinjale të dobëta. Mundohuni të lëvizni në distancën maksimale të mbulimit. Një alarm tregohet nga një dritë konstante për 5 sekonda.
Detektorët e lëvizjes duhet të testohen me ecje çdo vit.

Specifikimet Teknike

* Mund të instalohet deri në 4.5m (14ft), megjithatë ndjeshmëria do të komprometohet.
