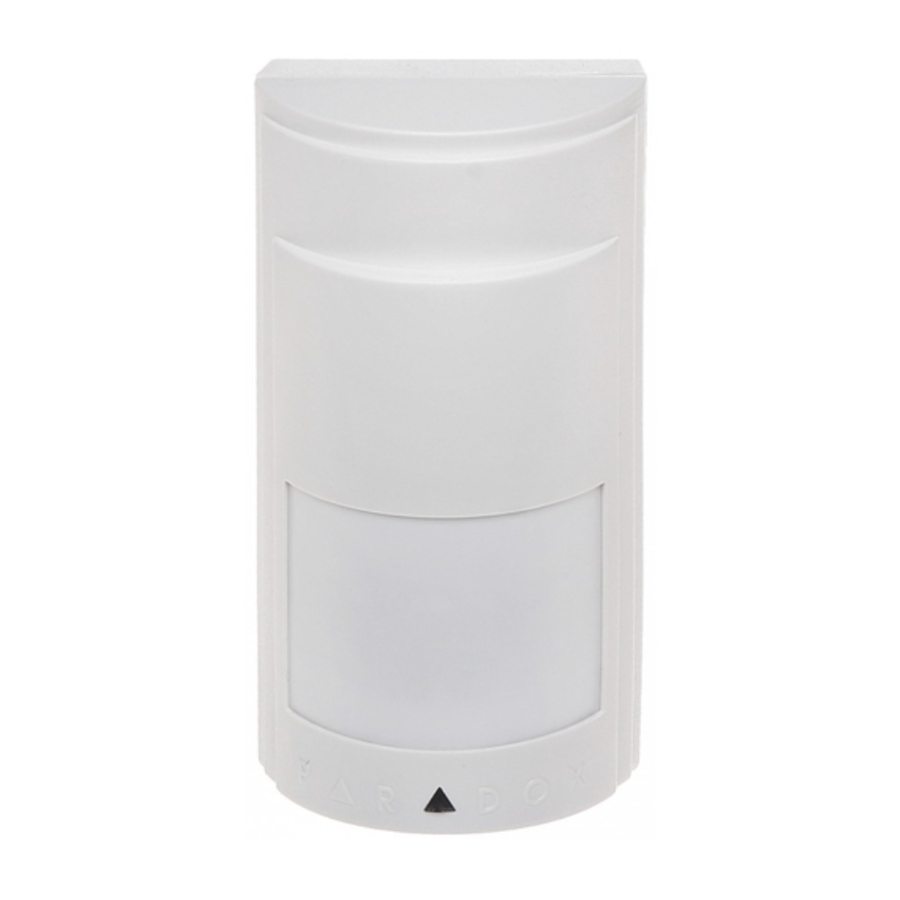

Paradox Omnia OMN-PMD1 - Manuali i Detektorit të Lëvizjes Pa Tela

Karakteristikat

Ju keni zgjedhur një nga detektorët e lëvizjes pa tela më të avancuar që gjenden sot në treg. Çdo detektor lëvizjeje pa tela testohet 100% për kontrollin e cilësisë duke përdorur pajisje testimi të kompjuterizuara, duke garantuar funksionimin e duhur dhe qëndrueshmërinë e njësisë. Detektori i Lëvizjes Pa Tela OMN-PMD1 përfshin veçoritë e mëposhtme:

• Sensor me element të dyfishtë drejtkëndor
• Përpunimi Automatik i Sinjalit të Pulsimit (I patentuar) (Auto Pulse Signal Processing (Patented))
• Kompensimi Automatik i Temperaturës (Auto Temperature Compensation)
• Lente standarde "Pa Zonë të Vdekur" ("No Dead Zone" standard lens)
• Tregues LED i kuq i baterisë së ulët / transmetimit të sinjalit / alarmit
• Antenë e integruar
• Çelës kundër manipulimit (Tamper switch)
• Tre bateri alkaline "AA" (të përfshira)
• Gama: 500 ft (150m)

VENDI I INSTALIMIT

Duke përdorur një lente standarde Paradox® në lartësinë e rekomanduar të instalimit prej 7ft (2m) ±10%, Omnia OMN-PMD1 do të ofrojë mbulim të plotë nga 4ft (1m) në 45ft (14m), pa zona të vdekura (shih figurën 2 në anën e pasme). Kur instaloni transmetuesit, ju lutemi sigurohuni që të ketë të paktën 1ft (30cm) midis çdo transmetuesi dhe 5ft (2m) midis transmetuesve dhe marrësit. Shmangni vendosjen e detektorit të lëvizjes afër burimeve të mundshme të ndërhyrjeve të tilla si: sipërfaqe reflektuese, rrjedhje e drejtpërdrejtë e ajrit nga ventilimet, ventilatoret, dritaret, burimet e avullit/vajit dhe objektet që shkaktojnë ndryshime të temperaturës si ngrohësit, frigoriferët, furrat dhe burimet e dritës infra të kuqe.

NDËRRIMI I LENTES

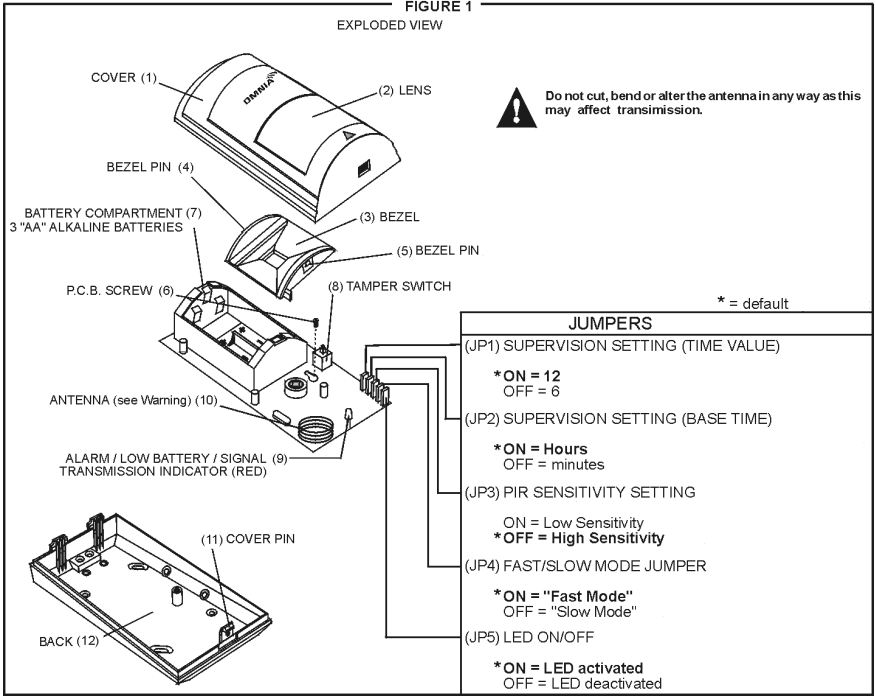

Figura 1

Mos e prekni sipërfaqen e sensorit; kjo mund të rezultojë në mosfunksionim të detektorit të lëvizjes. Nëse është e nevojshme, pastroni sipërfaqen e sensorit me alkool të pastër duke përdorur një leckë të butë.

Detektori i lëvizjes vjen i pajisur me lenten standarde Paradox "pa zonë të vdekur" WA-1.
Për më shumë informacion mbi gamën e plotë të lenteve Paradox, ju lutemi vizitoni faqen tonë të internetit në www.paradox.ca. Nëse kërkohet një model tjetër lente, zgjidhni lenten e dëshiruar dhe kryeni sa vijon duke iu referuar Figurës 1:

1. Hiqni kapakun e përparmë të detektorit (1) duke shtyrë butësisht kunjin e kapakut (11) me një kaçavidë.
2. Tërhiqeni kornizën (3) duke shtypur lehtë kunjat e kornizës (4) dhe (5).
3. Hiqni lenten (2) dhe zëvendësojeni me lenten alternative (Shënim: kur lenta e re është instaluar siç duhet, brazdat duhet të jenë brenda kornizës dhe numri i katalogut të lentës sipër.).
4. Verifikoni që lenta është e qendërzuar dhe zëvendësoni kornizën duke e shtypur lehtë në vend.

TESTI I FUQISË SË SINJALIT

Për të verifikuar marrjen e sinjalit të detektorit të lëvizjes nga marrësi, kryeni një test të fuqisë së sinjalit siç përshkruhet në Manualin e Referencës dhe Instalimit të Modulit të Marrësit Pa Tela Omnia përpara se të finalizoni instalimin e detektorit të lëvizjes. Përpara se të kryeni testin, sigurohuni që bateritë të jenë futur në ndarjen e baterive

për të furnizuar me energji detektorin. Gjithashtu, verifikoni që detektori i lëvizjes i është caktuar një zone sipas udhëzimeve në Manualin e Referencës dhe Instalimit të Modulit të Marrësit Pa Tela Omnia. Nëse transmetimi është i dobët, zhvendosja e transmetuesit me disa inç mund të përmirësojë shumë marrjen.

MONTIMI

Shmangni përkuljen, prerjen ose ndryshimin e antenës ose montimin e detektorit afër ose në metal pasi kjo mund të ndikojë në transmetimin e sinjalit.

Montimi në Kënd

Hiqeni me kujdes PCB-në duke liruar vidën e PCB-së (6) dhe shponi ose goditni vrimat A, B, C dhe D nga kutia plastike e pasme. Vidhosni kutinë plastike të pasme në vendin e instalimit dhe vidhosni PCB-në përsëri në vend.

Montimi në Sipërfaqe të Sheshtë

Hiqeni me kujdes PCB-në duke liruar vidën e PCB-së (6) dhe shponi ose goditni vrimat E, F, G dhe H nga kutia plastike e pasme (shih Figurën 3 në anën e pasme). Vidhosni kutinë plastike të pasme në vendin e instalimit dhe vidhosni PCB-në përsëri në vend.

KËRCYESIT

Këta detektorë lëvizjeje janë të pajisur me katër kërcyes që përdoren për të vendosur mënyrat operacionale të detektorit të lëvizjes. Në udhëzimet e mëposhtme, kur i referoheni cilësimeve të kërcyesit, referojuni Figurës 1 për vendndodhjet e kërcyesit.

Pasi të ndryshoni cilësimet e kërcyesit, duhet të rivendosni njësinë. Për të rivendosur njësinë, hiqni bateritë, shtypni dhe lëshoni çelësin kundër manipulimit (referojuni Figurës 1) dhe prisni 60 sekonda. Fusni përsëri bateritë duke verifikuar polaritetin e duhur.

JP1 - Vlera e Kohës së Mbikëqyrjes së Kontrollit
ON (ndezur) (parazgjedhur) = 12
OFF (fikur) = 6

JP2 - Koha Bazë e Mbikëqyrjes së Kontrollit
ON (ndezur) (parazgjedhur) = orë
OFF (fikur) = minuta

Për shembull, për të marrë një Kohëmatës Mbikëqyrjeje Kontrolli

prej 6 minutash, vendosni JP1 = OFF (fikur) dhe JP2 = OFF (fikur).

Përdorni të njëjtin cilësim mbikëqyrjeje si në Modulin e Marrësit Pa Tela Omnia.

JP3 - Cilësimi i Ndjeshmërisë
ON (ndezur) = (Ndjeshmëri e Ulët) Në modalitetin "2-6", sasia e lëvizjes e nevojshme për të gjeneruar një alarm dyfishohet. Përdorimi i modalitetit 2-6 rekomandohet në zonat ku incidenca e alarmeve të rreme mund të jetë më e madhe.
OFF (fikur) (parazgjedhur) = (Ndjeshmëri e Lartë) Në modalitetin "1-3", ju nuk duhet të jeni në gjendje të kaloni më shumë se një zonë të plotë (që përbëhet nga dy rreze - elementët zbulues të sensorit të majtë dhe të djathtë) në zonën e mbulimit me çdo lloj lëvizjeje. Përdorni këtë cilësim për shumicën e instalimeve.

JP4 - Modaliteti i Shpejtë/i Ngadaltë
ON (ndezur) (parazgjedhur) = "Modaliteti i Shpejtë" rekomandohet për shumicën e instalimeve.
OFF (fikur) = "Modaliteti i Ngadaltë" sugjerohet në zonat ku incidenca e alarmeve të rreme mund të jetë më e madhe.

JP5 - LED ON/OFF (ndezur/fikur) (shih më poshtë)
ON (ndezur) (parazgjedhur) = LED i aktivizuar
OFF (fikur) = LED i çaktivizuar

TREGUESI LED I KUQ

LED-i i kuq tregon sa vijon:

Alarmi

LED-i i kuq (9) do të ndriçojë për një periudhë prej 2 sekondash sa herë që detektori i lëvizjes zbulon çdo lloj lëvizjeje.

Bateri e Ulët

Detektori i lëvizjes kryen një test të baterisë çdo 12 orë dhe nëse gjatë këtij testi zbulohet një tension baterie prej 3.1V ose më pak, LED-i i kuq do të pulsojë në intervale 5 sekondash.

Transmetimi i Sinjalit

Drita treguese LED e kuqe do të pulsojë shpejt kur detektori i lëvizjes transmeton një sinjal te marrësi.

FURNIZIMI ME ENERGJI I DETEKTORIT PA TELA

Duke verifikuar polaritetin e duhur, futni tre bateri alkaline "AA" në ndarjen e baterive të detektorit të lëvizjes (7). Për të zëvendësuar bateritë, hiqni bateritë e vjetra, pastaj shtypni dhe lëshoni çelësin kundër manipulimit dhe prisni 60 sekonda në mënyrë që të riinicializoni njësinë. Futni bateri të reja duke verifikuar polaritetin e duhur.

Pasi të futni bateritë në detektorin e lëvizjes, do të fillojë një sekuencë ndezjeje (që zgjat 10-20 sekonda) gjatë së cilës detektori nuk do të zbulojë një zonë të hapur ose manipulim.

PROGRAMI ALIVE

Për të kursyer jetën e baterisë, pasi të transmetojë një zonë të hapur dhe një sinjal alarmi (LED ndezur për 2 sekonda), detektori i lëvizjes do të kalojë në Modalitetin e Kursimit të Energjisë ku nuk do të transmetojë asnjë sinjal alarmi për afërsisht 5 minuta. Me Programin Alive të detektorit të lëvizjes, LED-i i kuq do të vazhdojë të pulsojë për të treguar një zbulim edhe gjatë Modalitetit të Kursimit të Energjisë. Kur përfundon Modaliteti i Kursimit të Energjisë pesë-minutësh, detektori i lëvizjes kthehet në funksionimin normal.

SHËNIM: Nëse kapaku i detektorit hiqet dhe më pas zëvendësohet gjatë Modalitetit të Kursimit të Energjisë, zbulimi i parë do të shkaktojë një sinjal alarmi.

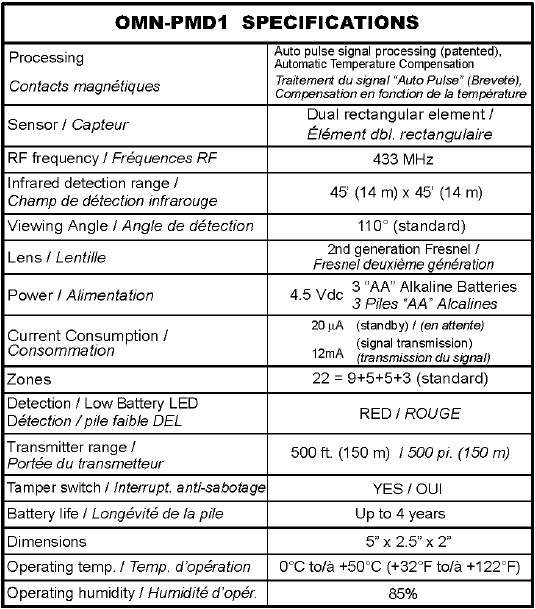

Specifikimet

KOMPENSIMI AUTOMATIK I TEMPERATURËS

Këta detektorë lëvizjeje janë të pajisur me "kompensim automatik të temperaturës", i cili rregullon fitimin e amplifikatorit për të ruajtur nivelet e mbulimit në një gamë të gjerë temperaturash.

PËRPUNIMI AUTOMATIK I SINJALIT TË PULSIMIT

Përpunimi i Patentuar Automatik i Sinjalit të Pulsimit™ ofron një shkallë të ndryshueshme të numërimit të pulsimeve në përgjigje të formës, forcës dhe gjerësisë së sinjalit. Detektori i lëvizjes do të gjenerojë menjëherë një alarm për sinjale shumë të forta, ose do të kalojë automatikisht në numërimin e pulsimeve ndërsa sinjalet dobësohen. Detektori i lëvizjes lejon një shkallë shumë të lartë të numërimit të pulsimeve (deri në 6 ose më shumë) në prani të sinjaleve të nivelit të ulët. Detektorët e zakonshëm të lëvizjes me numërim të fiksuar të pulsimeve nuk mund ta ofrojnë këtë shkallë të lartë të numërimit të pulsimeve për shkak të një humbjeje të madhe të zbulueshmërisë në çdo shkallë të numërimit të pulsimeve më të lartë se 3.

GARANCIA

Shitësi garanton që produktet e tij të jenë pa defekte në materiale dhe mjeshtëri në përdorim normal për një periudhë prej një viti. Përveç sa specifikohet këtu, të gjitha garancitë e shprehura ose të nënkuptuara, statutore ose ndryshe, duke përfshirë pa kufizim, çdo garanci të nënkuptuar të tregtueshmërisë dhe përshtatshmërisë për një qëllim të caktuar, përjashtohen shprehimisht.

Shënim: Garancia nuk zbatohet për bateritë alkaline të ofruara me njësinë.

Përpunimi Automatik i Sinjalit të Pulsimit:
Patenta #5077-549 (SHBA)
Patenta #1-302-541 (KANADA)
Lente LODIFF®: Patenta #4,787,722 (SHBA)
LODIFF® markë e regjistruar e Fresnel Technologies Inc.
