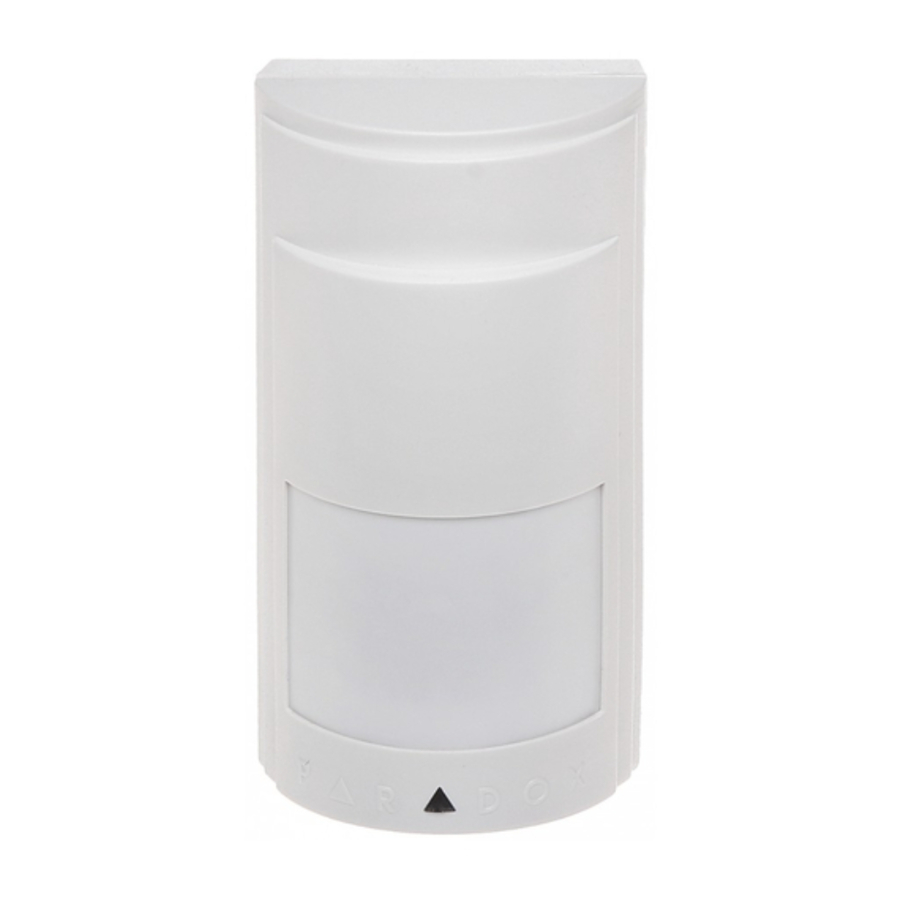

Paradox Omnia OMN-PMD1 - Vezeték nélküli mozgásérzékelő kézikönyv

Jellemzők

Ön a piacon elérhető legfejlettebb vezeték nélküli mozgásérzékelők egyikét választotta. Minden vezeték nélküli mozgásérzékelő 100%-os minőségellenőrzésen esik át számítógépes tesztberendezésekkel, garantálva a megfelelő működést és az egység tartósságát. Az OMN-PMD1 vezeték nélküli mozgásérzékelő a következő funkciókkal rendelkezik:

• Kettős téglalap alakú elemérzékelő
• Automatikus impulzusjel-feldolgozás (szabadalmaztatott)
• Automatikus hőmérséklet-kompenzáció
• "No Dead Zone" (Nincs holttér) szabványos lencse
• Alacsony töltöttség / jelátvitel / riasztás piros LED jelzőfény
• Beépített antenna
• Szabotázskapcsoló
• Három "AA" alkáli elem (tartozék)
• Hatótávolság: 500 láb (150 m)

TELEPÍTÉSI HELY

A Paradox® szabványos lencséjének használatával az ajánlott 7 láb (2 m) ±10% magasságban telepítve az Omnia OMN-PMD1 teljes lefedettséget biztosít 4 lábtól (1 m) 45 lábig (14 m) holtterek nélkül (lásd a 2. ábrát a hátoldalon). Az adók telepítésekor ügyeljen arra, hogy legalább 1 láb (30 cm) távolság legyen az egyes adók között, és 5 láb (2 m) távolság az adók és a vevő között. Kerülje a mozgásérzékelő elhelyezését potenciális interferenciaforrások közelében, mint például: fényvisszaverő felületek, közvetlen légáramlás szellőzőkből, ventilátorok, ablakok, gőz-/olajgőzforrások és hőmérsékletváltozást okozó tárgyak, például fűtőberendezések, hűtőszekrények, sütők és infravörös fényforrások.

A LENCSE CSERÉJE

1. ábra

Ne érintse meg az érzékelő felületét; ez a mozgásérzékelő meghibásodásához vezethet. Ha szükséges, tisztítsa meg az érzékelő felületét tiszta alkohollal, puha ruhával.

A mozgásérzékelő a Paradox "no dead zone" (nincs holttér) WA-1 szabványos lencséjével van felszerelve.
A Paradox lencsék teljes választékáról a www.paradox.ca weboldalunkon talál további információkat. Ha más lencsemintázat szükséges, válassza ki a kívánt lencsét, és hajtsa végre a következőket az 1. ábrára hivatkozva:

1. Távolítsa el az érzékelő előlapját (1) úgy, hogy óvatosan benyomja a fedél csapját (11) egy csavarhúzóval.
2. Húzza ki a keretet (3) úgy, hogy enyhén megnyomja a keret csapjait (4) és (5).
3. Távolítsa el a lencsét (2), és cserélje ki egy másik lencsére (Megjegyzés: amikor az új lencse megfelelően van felszerelve, a hornyoknak a kereten belül kell lenniük, és a lencse katalógusszámának felül).
4. Ellenőrizze, hogy a lencse középen van-e, és helyezze vissza a keretet úgy, hogy enyhén a helyére nyomja.

JELERŐSSÉG TESZT

A mozgásérzékelő telepítésének véglegesítése előtt a vevőegységnek a mozgásérzékelő jelének vételének ellenőrzéséhez végezzen jelerősség-tesztet az Omnia vezeték nélküli vevőmodul referencia- és telepítési kézikönyvében leírtak szerint. A teszt elvégzése előtt győződjön meg arról, hogy az elemek be vannak helyezve az elemtartóba

az érzékelő táplálásához. Ezenkívül ellenőrizze, hogy a mozgásérzékelő hozzá van-e rendelve egy zónához az Omnia vezeték nélküli vevőmodul referencia- és telepítési kézikönyvében található utasítások szerint. Ha az átvitel gyenge, az adó néhány centiméterrel történő áthelyezése nagymértékben javíthatja a vételt.

SZERELÉS

Kerülje az antenna meghajlítását, vágását vagy megváltoztatását, illetve az érzékelő fém közelébe vagy fémre történő felszerelését, mert ez befolyásolhatja a jelátvitelt.

Sarokba szerelés

Óvatosan távolítsa el a PCB-t a PCB csavar (6) meglazításával, és fúrja ki vagy üsse ki az A, B, C és D lyukakat a hátsó műanyag házból. Csavarozza a hátsó műanyag házat a telepítési helyre, és csavarozza vissza a PCB-t a helyére.

Síkk felületre szerelés

Óvatosan távolítsa el a PCB-t a PCB csavar (6) meglazításával, és fúrja ki vagy üsse ki az E, F, G és H lyukakat a hátsó műanyag házból (lásd a 3. ábrát a hátoldalon). Csavarozza a hátsó műanyag házat a telepítési helyre, és csavarozza vissza a PCB-t a helyére.

JUMPEREK

Ezek a mozgásérzékelők négy jumperrel vannak felszerelve, amelyek a mozgásérzékelő működési módjainak beállítására szolgálnak. A következő utasításokban, amikor a jumper beállításokra hivatkozunk, nézze meg az 1. ábrát a jumperek helyének megtekintéséhez.

A jumper beállítások megváltoztatása után vissza kell állítania az egységet. Az egység visszaállításához távolítsa el az elemeket, nyomja meg és engedje fel a szabotázskapcsolót (lásd az 1. ábrát), és várjon 60 másodpercet. Helyezze vissza az elemeket, miközben ellenőrzi a megfelelő polaritást.

JP1 - Check-in felügyeleti időérték
ON (alapértelmezett) = 12
OFF = 6

JP2 - Check-in felügyeleti alapidő
ON (alapértelmezett) = óra
OFF = perc

Például a Check-in felügyelet eléréséhez

6 perces időzítő, állítsa be a JP1 = OFF és JP2 = OFF értékeket.

Használja ugyanazt a felügyeleti beállítást, mint az Omnia vezeték nélküli vevőmodulban.

JP3 - Érzékenységi beállítás
ON = (Alacsony érzékenység) "2-6 módban" a riasztás generálásához szükséges mozgás mennyisége megduplázódik. A 2-6 mód használata olyan területeken ajánlott, ahol a téves riasztások előfordulása nagyobb lehet.
OFF(alapértelmezett) = (Nagy érzékenység) "1-3 módban" nem szabad több mint egy teljes zónát (amely két nyalábból áll - bal és jobb oldali érzékelőelemek) áthaladni a lefedettségi területen bármilyen mozgással. Használja ezt a beállítást a legtöbb telepítéshez.

JP4 - Gyors/lassú mód
ON (alapértelmezett) = "Fast Mode" (Gyors mód) ajánlott a legtöbb telepítéshez.
OFF = "Slow Mode" (Lassú mód) javasolt olyan területeken, ahol a téves riasztások előfordulása nagyobb lehet.

JP5 - LED BE/KI (lásd alább)
ON (alapértelmezett) = LED aktiválva
OFF = LED deaktiválva

PIROS LED JELZŐFÉNY

A piros LED a következőket jelzi:

Riasztás

A piros LED (9) 2 másodpercig világít, amikor a mozgásérzékelő bármilyen mozgást érzékel.

Alacsony töltöttség

A mozgásérzékelő 12 óránként akkumulátortesztet végez, és ha a teszt során 3,1 V vagy annál kisebb akkumulátorfeszültséget észlel, a piros LED 5 másodpercenként villog.

Jelátvitel

A piros LED jelzőfény gyorsan villog, amikor a mozgásérzékelő jelet küld a vevőnek.

A VEZETÉK NÉLKÜLI ÉRZÉKELŐ TÁPLÁLÁSA

Ellenőrizve a megfelelő polaritást, helyezzen be három "AA" alkáli elemet a mozgásérzékelő elemtartójába (7). Az elemek cseréjéhez távolítsa el a régi elemeket, majd nyomja meg és engedje fel a szabotázskapcsolót, és várjon 60 másodpercet az egység újrainicializálásához. Helyezzen be új elemeket, miközben ellenőrzi a megfelelő polaritást.

Az elemek mozgásérzékelőbe helyezése után egy bekapcsolási sorozat kezdődik (10-20 másodpercig tart), amely alatt az érzékelő nem érzékel nyitott zónát vagy szabotázst.

ALIVE SZOFTVER

Az akkumulátor élettartamának megőrzése érdekében a nyitott zóna és a riasztási jel (LED 2 másodpercig világít) továbbítása után a mozgásérzékelő energiatakarékos üzemmódba kapcsol, ahol körülbelül 5 percig nem küld riasztási jeleket. A mozgásérzékelő Alive szoftverével a piros LED továbbra is villog, jelezve az érzékelést még energiatakarékos üzemmódban is. Amikor az ötperces energiatakarékos üzemmód véget ér, a mozgásérzékelő visszatér a normál működéshez.

MEGJEGYZÉS: Ha az érzékelő fedelét eltávolítják, majd visszahelyezik energiatakarékos üzemmódban, az első érzékelés riasztási jelet vált ki.

Műszaki adatok

AUTOMATIKUS HŐMÉRSÉKLET-KOMPENZÁCIÓ

Ezek a mozgásérzékelők "automatikus hőmérséklet-kompenzációval" vannak felszerelve, amely beállítja az erősítő erősítését, hogy széles hőmérsékleti tartományban fenntartsa a lefedettségi szinteket.

AUTOMATIKUS IMPULZUSJEL-FELDOLGOZÁS

A szabadalmaztatott Auto Pulse Signal Processing™ változó impulzusszámot biztosít a jel alakjára, erősségére és szélességére reagálva. A mozgásérzékelő azonnal riasztást generál nagyon erős jelek esetén, vagy automatikusan átvált impulzusszámlálásra, amikor a jelek gyengébbé válnak. A mozgásérzékelő nagyon magas impulzusszámot (akár 6 vagy többet) tesz lehetővé alacsony szintű jelek jelenlétében. A hagyományos, rögzített impulzusszámú mozgásérzékelők nem tudják biztosítani ezt a magas impulzusszámot, mivel a 3-nál magasabb impulzusszámnál jelentős a detektálhatóság csökkenése.

GARANCIA

Az Eladó garantálja, hogy termékei normál használat mellett egy évig mentesek az anyag- és gyártási hibáktól. Az itt kifejezetten meghatározott esetek kivételével minden kifejezett vagy hallgatólagos garancia, akár törvényi, akár más módon, beleértve, de nem kizárólagosan, az eladhatóságra és egy adott célra való alkalmasságra vonatkozó bármely hallgatólagos garanciát, kifejezetten kizárt.

Megjegyzés: A garancia nem vonatkozik az egységhez mellékelt alkáli elemekre.

Auto Pulse Signal Processing (Automatikus impulzusjel-feldolgozás):
5077-549 számú szabadalom (USA)
1-302-541 számú szabadalom (CAN)
LODIFF® lencse: 4,787,722 számú szabadalom (USA)
LODIFF® a Fresnel Technologies Inc. bejegyzett védjegye.
