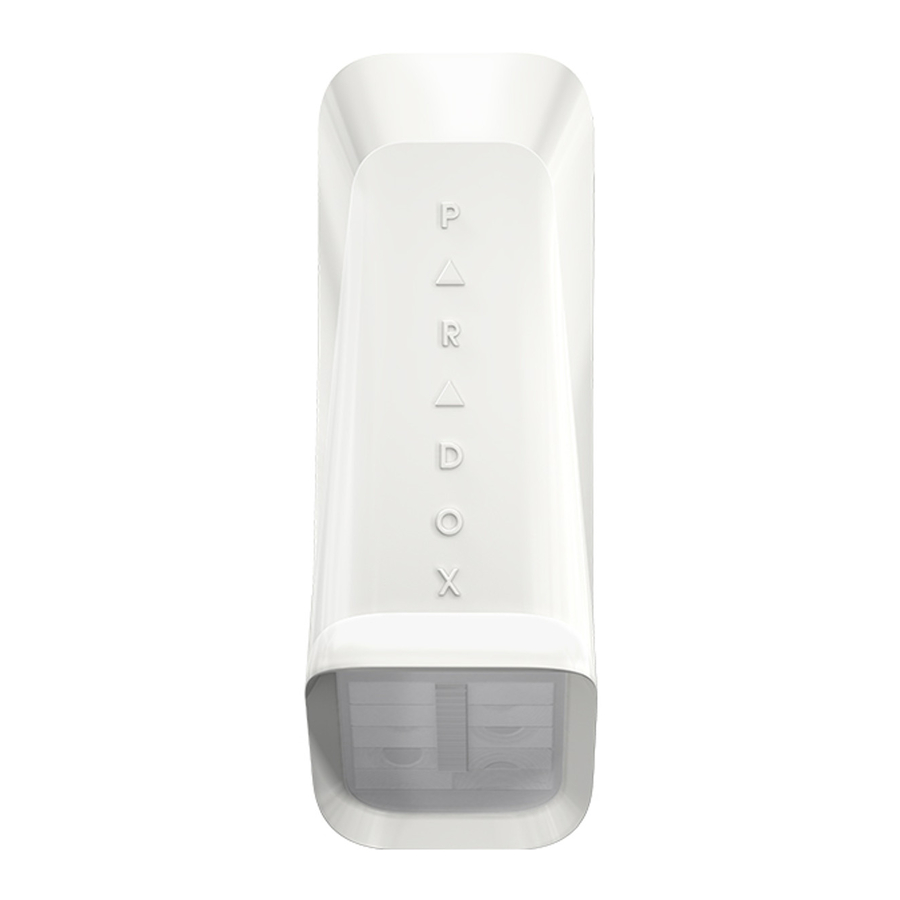

Paradox NV35X - Ablak- és tolóajtó-érzékelő kisállatvédelemmel - Használati útmutató
Általános leírás
Köszönjük, hogy az NV35MX-et választotta professzionális védelmi igényeihez. Az NV35MX EVO verzió a legfejlettebb ablak- és tolóajtó-védelmet nyújtja kisállatvédett vagy éles üzemmódban, miközben a programozás távolról is elvégezhető az EVO buszcsatlakozáson keresztül. Ha bármilyen észrevétele van, kérjük, írjon nekünk a Paradox.com/products/feedback címre. Ez az útmutató leírja az NV35MX telepítését és programozását.
Kisállatvédelemmel ajánlott telepítés
Az NV35MX-et úgy tervezték, hogy kültéri telepítés esetén az ablakok és ajtók keretén belülre szereljék. Ez biztosítja a legjobb teljesítményt a téves riasztások ellen, amikor véletlenszerű háziállatok, például madarak, macskák és kistestű kutyák hozzáférnek az ablakpárkányhoz. Más telepítési módszerek is használhatók az NV35MX-szel, például fali gerendavédelem, de ha a kereten kívülre szerelik, a kisállatvédelme sérülhet.
Az eszköz telepítése
- Távolítsa el az NV35MX előlapját - nyissa ki a rögzítőcsavart.
![Az eszköz telepítése - 1. lépés - Távolítsa el a fedelet]( "Paradox - NV35MX - Az eszköz telepítése - 1. lépés - Távolítsa el a fedelet")
- Távolítsa el a főegységet: nyissa ki a két pattintós zárszerkezetet a hátlap mindkét oldalán, amelyek a főegységet a hátlaphoz rögzítik az alábbiak szerint. Ezután távolítsa el a főegységet.
![Az eszköz telepítése - 2. lépés - Távolítsa el a főegységet]( "Paradox - NV35MX - Az eszköz telepítése - 2. lépés - Távolítsa el a főegységet")
- Húzza át a vezetékeket a vezérlőpanelről a kitörhető lyukakon, és csavarokkal rögzítse a hátlapot az ablakkeretre vagy a falra.
![Az eszköz telepítése - 3. lépés]( "Paradox - NV35MX - Az eszköz telepítése - 3. lépés")
- Rögzítse a főegységet a hátlapra - ügyeljen arra, hogy a zárak bepattanjanak.
![Az eszköz telepítése - 4. lépés - Rögzítse a főegységet]( "Paradox - NV35MX - Az eszköz telepítése - 4. lépés - Rögzítse a főegységet")
- Csatlakoztassa a vezetékeket a sorkapcsokhoz a következő huzalozási kiosztás szerint.
1. táblázat: Huzalozási kiosztás
| Sorkapocs csatlakozó | Ajánlott huzalozási kiosztás | |
| Busz címke | Vezeték színe | |
| 1 | 12V+ | Piros |
| 2 | Mínusz (-) | Fekete |
| 3 | Adat (Data) | Zöld |
| 4 | Órajel (Clock) | Sárga |
- Helyezze vissza az előlapot, és zárja be a rögzítőcsavart.
Ne takarja el az érzékelő látómezejét.
Az eszköz programozása
Programozza az érzékelőt billentyűzettel vagy BabyWare szoftverrel.
Programozás billentyűzettel
- Lépjen be az EVO telepítői programozási módba.
- Lépjen be a modul programozásába:
- Írja be a [4003] szekciót a "Szekció megadása" (Enter Section) mezőbe.
- Írja be az érzékelő 8 jegyű [SOROZATSZÁMÁT] (SERIAL NUMBER).
- Írja be a programozni kívánt 3 jegyű [SZEKCIÓ] (SECTION) számot.
- Programozza a szükséges funkciókat a [001] szekcióban (2. táblázat), a [002] szekcióban (3. táblázat) és a [003] szekcióban (4. táblázat) az alábbiak szerint.
2. táblázat: [001] szekció
| Bit | Funkció | Állapot/Leírás |
| [1] | LED riasztás kijelzése (LED Display Alarm) | BE: Engedélyezve (alapértelmezett) KI: Letiltva |
| [3] | LED hiba kijelzése (LED Display Trouble) | BE: Engedélyezve (alapértelmezett) KI: Letiltva |
| [4] | LED álcázás elleni védelem kijelzése (LED Display Anti- Mask) | BE: Engedélyezve (alapértelmezett) KI: Letiltva |
| [5] | Álcázás elleni védelem (Anti- Mask) | BE: Engedélyezve (alapértelmezett) KI: Letiltva |
3. táblázat: [002] szekció
| Bit | Funkció | Állapot/Leírás |
| [1] | Egység szabotázsvédelme (Unit Tamper) | BE: Engedélyezve (alapértelmezett), KI: Letiltva |
| [2] | Fali szabotázsvédelem (Wall Tamper) | BE: Engedélyezve (alapértelmezett), KI: Letiltva |
| [3] | Kisállatvédelem (PET Immunity) | BE: Engedélyezve (alapértelmezett) (PET üzemmód) KI: Letiltva (SHARP üzemmód) |
4. táblázat: [003] szekció
| PIR érzékenységi szint | ||
| Alacsony: 00 | Normál: 01 (alapértelmezett) | Magas: 02 |
Programozás BabyWare-rel
- Nyissa meg a BabyWare-t.
- Válassza ki az érzékelőt, és állítsa be a zóna típusát.
- Kattintson jobb gombbal az érzékelőre az érzékelő programozásának megnyitásához.
![Az eszköz programozása - Programozás BabyWare-rel]( "Paradox - NV35MX - Az eszköz programozása - Programozás BabyWare-rel")
- Konfigurálja a szükséges beállításokat.
Az egység tesztelése
Végezzen el egy sétatesztet a sikeres telepítés teszteléséhez: Lassan sétáljon át az érzékelési tartomány távoli végén. Győződjön meg az érzékelésről.
A sétateszt üzemmód a szabotázsvédelmi csavar bezárása után 5 percig tart.
LED kijelző
| Funkció | LED állapotjelző |
| Szabotázsvédelem nyitva (Tamper open) | Zöld: BE 0,3 másodpercig 30 másodpercenként |
| PIR érzékenységi szint beállítása (PIR sensitivity level setting) | Zöld: 1-3-szor villog a kiválasztott szintnek megfelelően |
| Riasztás érzékelése (Alarm detection) | Piros: BE 2 másodpercig |
| Indítás/Szabotázsvédelem zárva (Booting/Tamper close) | Zöld/Piros váltakozó villogás 30 másodpercig |
| Álcázás elleni védelem érzékelése (Anti-mask detection) | Narancssárga: BE/KI villog 3-szor 60 másodpercenként |
Műszaki adatok
| Modellszám | NV35MX |
| Infravörös érzékelő típusa (Infrared Sensor type) | 2 Dupla elem |
| Érzékelési tartomány (Detection range) | Kisállatvédelem üzemmód: 7,5 m x 2 m. Éles üzemmód: 10 x 2 m |
| Szuper kisállatvédelem (Super Pet Immunity) | A kisállat mérete körülbelül 50 cm |
| Álcázás elleni védelem (Anti- mask) | Aktív IR érzékelés a 30 cm-es blokkolás és a permetezett folyadék ellen |
| Bemeneti feszültség (Input voltage) | 10-15 VDC |
| Áramfogyasztás (Current consumption) | Tipikus: 15mA Maximum: 19,2mA |
| Kompatibilitás (Compatibility) | EVO rendszerek |
| Kültéri védelem (Outdoor protection) | IP54 |
| Üzemi hőmérséklet (Operation temperature) | -35°C és +50°C között |
| Relatív páratartalom (Relative humidity) | 95% nem kondenzálódó |
| Méretek (Dimensions) | 12,3 x 6,1 x 4,3 cm |
| Tanúsítványok (Certifications) | CE, EN50131-2-2 Grade 3, Class IV |
| Súly (Weight) | 100g / 0,2 lb |
Sugárminta
PET üzemmód
SHARP üzemmód
Felülnézet
PET védelem üzemmód telepítése
Értesítések
A berendezésen végzett olyan változtatások vagy módosítások, amelyeket a megfelelőségért felelős fél (Paradox Security Systems Ltd.) kifejezetten nem hagyott jóvá, érvényteleníthetik a felhasználó jogosultságát a berendezés üzemeltetésére.
Garancia
A korlátozott jótállási nyilatkozat a www.paradox.com/terms weboldalon található.
Szabadalmak
A Paradox termék használata azt jelenti, hogy elfogadja ezeket a feltételeket. A következő amerikai szabadalmak lehetnek érvényesek: 5,886,632 és 6,215,399. Más kanadai és nemzetközi szabadalmak is érvényesek lehetnek.
Kanadában nyomtatva 08/2015
