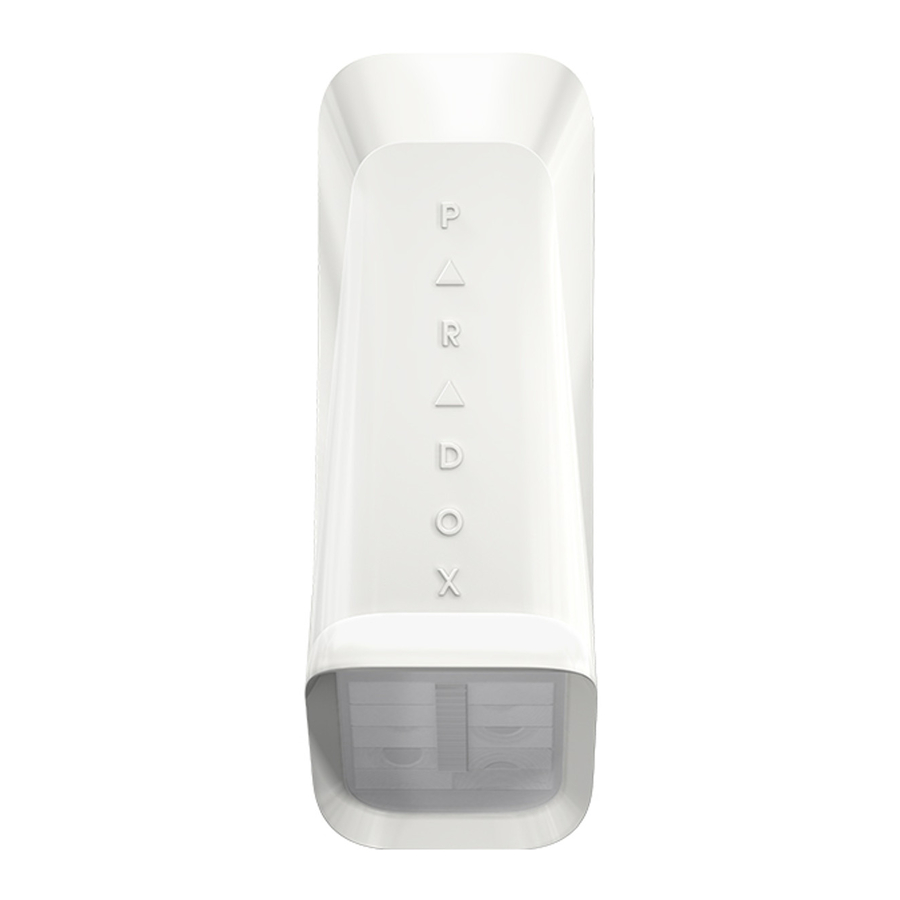

Paradox NV35X - Manual del Detector de Ventanas y Puertas Corredizas con Inmunidad a Mascotas
Descripción General
Gracias por elegir el NV35MX para sus necesidades de protección profesional. La versión NV35MX EVO le proporcionará la protección más avanzada para ventanas y puertas corredizas, ya sea en modo Inmune a Mascotas o en modo Preciso (Sharp), mientras que la programación se puede realizar de forma remota a través de la conexión del bus EVO. Si tiene algún comentario, escríbanos a Paradox.com/products/feedback. Esta guía describe cómo instalar y programar el NV35MX.
Instalación Recomendada para Mascotas
El NV35MX ha sido diseñado para ser instalado dentro del marco de ventanas y puertas cuando se instala en exteriores. Esto garantizará el mejor rendimiento contra falsas alarmas cuando mascotas aleatorias como pájaros, gatos y perros pequeños accedan al alféizar de la ventana. Se pueden utilizar otros métodos de instalación con el NV35MX, como la protección de vigas de pared, pero si se instala fuera del marco, su inmunidad a las mascotas puede verse comprometida.
Instalación del Dispositivo
- Retire la cubierta frontal del NV35MX: abra el tornillo de retención (Captive screw).
![Instalación del Dispositivo - Paso 1 - Retire la cubierta]( "Paradox - NV35MX - Instalación del Dispositivo - Paso 1 - Retire la cubierta")
- Retire la Unidad Principal: abra los dos mecanismos de cierre a presión en cada lado de la cubierta posterior que une la Unidad Principal a la cubierta posterior como se muestra a continuación. Luego retire la Unidad Principal.
![Instalación del Dispositivo - Paso 2 - Retire la unidad principal]( "Paradox - NV35MX - Instalación del Dispositivo - Paso 2 - Retire la unidad principal")
- Pase los cables del panel de control a través de los orificios preperforados y monte la cubierta posterior en el marco de la ventana o en la pared con tornillos.
![Instalación del Dispositivo - Paso 3]( "Paradox - NV35MX - Instalación del Dispositivo - Paso 3")
- Fije la Unidad Principal a la cubierta posterior: asegúrese de que los cierres encajen cerrados.
![Instalación del Dispositivo - Paso 4 - Fije la unidad principal]( "Paradox - NV35MX - Instalación del Dispositivo - Paso 4 - Fije la unidad principal")
- Conecte los cables a los bloques de terminales de acuerdo con la siguiente asignación de cableado.
Tabla 1: Asignación de Cableado
| Conector de Terminal | Asignación de Cableado Recomendada | |
| Etiqueta del Bus | Color del Cable | |
| 1 | 12V+ | Rojo |
| 2 | Menos (-) | Negro |
| 3 | Data (Datos) | Verde |
| 4 | Clock (Reloj) | Amarillo |
- Vuelva a colocar la cubierta frontal y cierre el tornillo de retención (Captive screw).
No obstruya el campo de visión del detector.
Programación del Dispositivo
Programe el detector con un teclado o el software BabyWare.
Programación con un Teclado
- Ingrese al Modo de Programación del Instalador EVO.
- Ingrese a la Programación del Módulo:
- Ingrese la sección [4003] en el campo "Enter Section" (Ingresar Sección).
- Ingrese el [NÚMERO DE SERIE] de 8 dígitos del detector.
- Ingrese el número de [SECCIÓN] de 3 dígitos que desea programar.
- Programe las funciones requeridas en la sección [001] (tabla 2), la sección [002] (tabla 3) y la sección [003] (tabla 4) a continuación.
Tabla 2: Sección [001]
| Bit | Función | Estado/Descripción |
| [1] | LED Display Alarm (Alarma de Pantalla LED) | ON: Activado (predeterminado) OFF: Desactivado |
| [3] | LED Display Trouble (Problema de Pantalla LED) | ON: Activado (predeterminado) OFF: Desactivado |
| [4] | LED Display Anti-Mask (Anti-Máscara de Pantalla LED) | ON: Activado (predeterminado) OFF: Desactivado |
| [5] | Anti-Mask (Anti-Máscara) | ON: Activado (predeterminado) OFF: Desactivado |
Tabla 3: Sección [002]
| Bit | Función | Estado/Descripción |
| [1] | Unit Tamper (Manipulación de la Unidad) | ON: Activado (predeterminado), OFF: Desactivado |
| [2] | Wall Tamper (Manipulación de la Pared) | ON: Activado (predeterminado), OFF: Desactivado |
| [3] | PET Immunity (Inmunidad a Mascotas) | ON: Activado (predeterminado) (Modo PET) OFF: Desactivado (Modo SHARP) |
Tabla 4: Sección [003]
| Nivel de Sensibilidad PIR | ||
| Low (Baja): 00 | Normal: 01 (predeterminado) | High (Alta): 02 |
Programación con BabyWare
- Abra BabyWare.
- Seleccione el detector y establezca el tipo de zona.
- Haga clic derecho en el detector para abrir la Programación del detector.
![Programación del dispositivo - Programación con BabyWare]( "Paradox - NV35MX - Programación del dispositivo - Programación con BabyWare")
- Configure los ajustes requeridos.
Prueba de la Unidad
Realice una Prueba de Caminata (Walk-Test) para probar la instalación exitosa: Camine lentamente por el extremo más alejado del rango de detección. Asegúrese de la detección.
El modo de prueba de caminata dura 5 minutos después de que se cierra el tornillo de manipulación.
Pantalla LED
| Característica | Indicador de Estado del LED |
| Tamper open (Manipulación abierta) | Verde: ENCENDIDO (ON) durante 0.3 segundos cada 30 segundos |
| PIR sensitivity level setting (Ajuste del nivel de sensibilidad PIR) | Verde: Parpadea 1-3 veces según el nivel seleccionado |
| Alarm detection (Detección de alarma) | Rojo: ENCENDIDO (ON) durante 2 segundos |
| Booting/Tamper close (Arranque/Cierre de manipulación) | Parpadeos alternos verde/rojo durante 30 segundos |
| Anti-mask detection (Detección anti-máscara) | Naranja: Parpadea ENCENDIDO/APAGADO (ON/OFF) 3 veces cada 60 segundos |
Especificaciones Técnicas
| Número de Modelo | NV35MX |
| Tipo de Sensor Infrarrojo | 2 Elementos duales |
| Rango de detección | Modo PET Immunity (Inmunidad a Mascotas): 7.5m x 2m (25 x 7 pies). Modo Sharp (Preciso): 10 x 2m (33 x 7 pies) |
| Super Pet Immunity (Super Inmunidad a Mascotas) | Tamaño de la mascota aproximadamente 50cm |
| Anti-mask (Anti-máscara) | Detección IR activa para bloqueo de 30cm y líquido rociado |
| Voltaje de entrada | 10 a 15 VCC |
| Consumo de corriente | Típico: 15mA Máximo: 19.2mA |
| Compatibilidad | Sistemas EVO |
| Protección exterior | IP54 |
| Temperatura de operación | -35°C a +50°C |
| Humedad relativa | 95% sin condensación |
| Dimensiones | 12.3 x 6.1 x 4.3 cm (4.8 x 2.4 x 1.7 in.) |
| Certificaciones | CE, EN50131-2-2 Grado 3, Clase IV |
| Peso | 100g / 0.2 lb |
Patrón de Haz
Modo PET
Modo SHARP
Vista Superior
Instalación en Modo de Inmunidad a Mascotas
Notificaciones
Los cambios o modificaciones a este equipo no aprobados expresamente por la parte responsable del cumplimiento (Paradox Security Systems Ltd.) podrían anular la autoridad del usuario para operar el equipo.
Garantía
La Declaración de Garantía Limitada se encuentra en el sitio web www.paradox.com/terms.
Patentes
Su uso del producto Paradox significa su aceptación de estos términos y condiciones. Las siguientes patentes de EE. UU. pueden aplicar 5,886,632 y 6,215,399. Otras patentes canadienses e internacionales pueden aplicar.
Impreso en Canadá 08/2015
