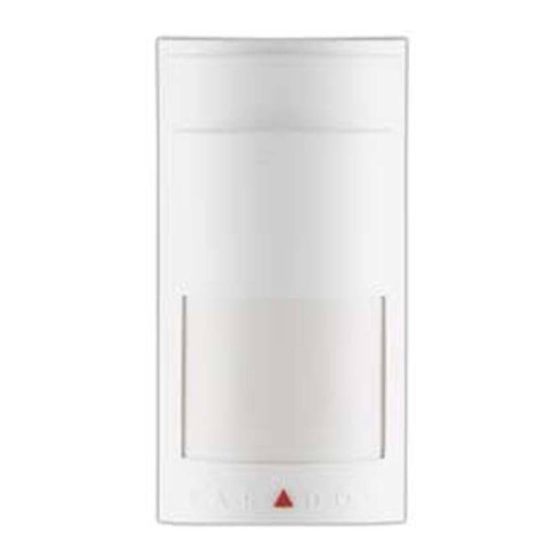

Paradox Magellan PMD1P - Manual del PIR Analógico de Lente Única

Instalación

A la altura de instalación de 2.1m (7ft)±10%, el PMD1P (anteriormente MG-PMD1P) proporciona cobertura completa desde 1.2m (4ft) hasta 11m (35ft).
Evite colocar el detector de movimiento cerca de fuentes potenciales de interferencia, tales como: superficies reflectantes, flujo de aire directo de conductos de ventilación, ventiladores, ventanas, fuentes de vapor/aceite y objetos que causen cambios de temperatura como calentadores, refrigeradores, hornos y fuentes de luz infrarroja. No coloque objetos o muebles de más de 0.9m (3ft) de altura, sobre los que una mascota pueda subirse (por ejemplo, un gato en un sofá), a menos de 2.1m (7ft) del detector. Además, no dirija el detector hacia una escalera a la que una mascota pueda tener acceso.

No toque la superficie del sensor, ya que esto podría provocar un mal funcionamiento del detector. Si es necesario, limpie la superficie del sensor con un paño suave con alcohol puro. Evite doblar, cortar o alterar la antena o montar el detector cerca o sobre metal, ya que esto puede afectar la transmisión de la señal.

Compatibilidad

Inmunidad a Mascotas

La inmunidad de un animal a las falsas alarmas depende de su tamaño, temperatura y longitud del pelaje. El pelo más largo y el tamaño más pequeño hacen que un animal sea más propenso a ser inmune, mientras que el pelo más corto y los animales más grandes son más propensos a crear una falsa alarma. Cuando se requiere un mayor nivel de inmunidad, como cuando los animales están constantemente en el área de detección, considere usar nuestro PIR digital de doble sensor de alto rendimiento PMD75 (40kg/90lbs de verdadera inmunidad a mascotas).
La función de inmunidad a mascotas del PMD1P aún no ha sido investigada por UL.

Configuración de Jumpers

J1	Tiempo de Supervisión de Check-in
	OFF =	12 minutos
	ON =	12 horas

El jumper J1 establece el intervalo de tiempo en el que el detector comunica una señal de check-in cuando se usa con Omnia o Spectra 1759EX (ver descripción de J2). Si el detector se usa con un receptor Magellan (ver descripción de J2), J1 está desactivado y el detector transmitirá regularmente una señal de check-in a Magellan. El tiempo de supervisión de check-in se establece en el receptor Magellan. Con un OMN-RCV3 V2.0 o superior, el receptor detecta automáticamente el tiempo de check-in establecido en cada uno de sus transmisores asignados. Como resultado, los transmisores pueden tener diferentes tiempos de check-in. Con una versión anterior del OMN-RCV3, el tiempo de check-in del transmisor debe coincidir con la configuración en el módulo.

J2	Modo de Operación
	OFF =	Omnia/1759EX
	ON =	Magellan/1759MG

El PMD1P puede funcionar con el protocolo de comunicación Magellan u Omnia. Configure J2 de acuerdo con el receptor con el que se comunicará el PMD1P.

J3	Configuración de Sensibilidad
	OFF =	Alta Sensibilidad
	ON =	Baja Sensibilidad

La Alta Sensibilidad debe usarse en entornos normales con fuentes mínimas de interferencia. La Baja Sensibilidad proporciona un mejor rechazo de falsas alarmas si el detector se coloca cerca de fuentes de interferencia donde la incidencia de falsas alarmas puede ser mayor.

J4	Modo Rápido / Lento
	OFF =	Modo Lento
	ON =	Modo Rápido

Modo Lento: Recomendado para áreas donde la incidencia de falsas alarmas puede ser mayor. La cantidad de movimiento requerida para generar una alarma se duplica.
Modo Rápido: Recomendado para la mayoría de las instalaciones.

J5	Retroalimentación LED
	OFF =	LED desactivado
	ON =	LED activado

Retroalimentación LED
El LED rojo se iluminará durante un período de 2 segundos si se detecta algún movimiento. La luz indicadora LED roja parpadeará rápidamente cuando el detector de movimiento transmita una señal al receptor.

=predeterminado

Después de cambiar la configuración de los jumpers, vuelva a colocar la tapa para cerrar el interruptor antisabotaje, o presione y suelte el interruptor antisabotaje, para guardar los cambios.

Encendiendo el Dispositivo

Para encender el detector, siga las instrucciones que se suministran en la tapa del detector. Después de insertar las baterías, comienza una secuencia de encendido (que dura de 10 a 30 segundos). Durante este tiempo, el LED rojo parpadea y el detector no detectará una zona abierta o sabotaje.

Batería Baja

El PMD1P realiza una prueba de batería cada 12 horas. Si el voltaje de la batería cae por debajo de cierto nivel, el LED rojo parpadea a intervalos de 5 segundos y el detector de movimiento enviará una señal de batería baja al receptor. Se genera un problema y luego se transmite a la estación central de monitoreo.

Software Alive

Para conservar la vida útil de la batería del detector de movimiento, si el detector de movimiento transmite 2 señales de zona abierta (LED encendido durante 2 segundos) dentro de un período de 5 minutos, el detector entrará en Modo de Ahorro de Energía durante aproximadamente 3 minutos y no transmitirá ninguna señal de alarma. El LED rojo continuará parpadeando para indicar una detección. Si la tapa del detector se retira y luego se vuelve a colocar mientras está en Modo de Ahorro de Energía, la primera detección activará una señal de alarma.

Prueba de Caminata

Para activar el Modo de Prueba de Caminata durante tres minutos, encienda el detector o abra y cierre la tapa del detector. En modo rápido (J4 = ON), a 20°C, cruzar más de una zona completa (que consta de dos haces de elementos de detección del sensor izquierdo y derecho) caminando o corriendo lento/rápido debería iniciar una alarma. En modo lento (J4 = OFF), la cantidad de movimiento requerida para generar una alarma se duplica.

Prueba de Intensidad de la Señal

Para verificar la recepción adecuada de la señal, realice una prueba de intensidad de la señal como se describe en el Manual de Referencia e Instalación del receptor. Antes de realizar la prueba, asegúrese de que las baterías se hayan instalado. También verifique que el detector de movimiento se haya asignado a una zona de acuerdo con las instrucciones en el Manual de Referencia e Instalación del receptor. Si la transmisión es débil, reubicar el transmisor unos pocos centímetros puede mejorar en gran medida la recepción.
