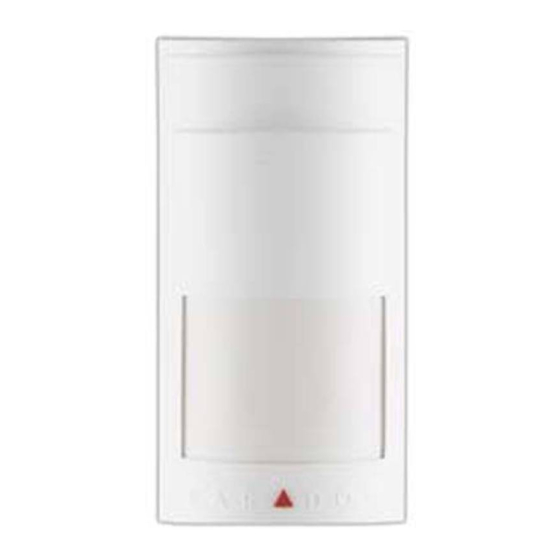

Paradox Magellan PMD1P - Manuale PIR analogico a ottica singola

Installazione

Ad un'altezza di installazione di 2,1 m (7ft)±10%, il PMD1P (precedentemente MG-PMD1P) fornisce una copertura completa da 1,2 m (4ft) a 11 m (35ft).
Evitare di posizionare il rivelatore di movimento in prossimità di potenziali fonti di interferenza quali: superfici riflettenti, flusso d'aria diretto da prese d'aria, ventilatori, finestre, fonti di vapore/nebbie oleose e oggetti che causano variazioni di temperatura come riscaldatori, frigoriferi, forni e sorgenti luminose a infrarossi. Non posizionare oggetti o mobili più alti di 0,9 m (3ft), sui quali un animale domestico potrebbe arrampicarsi (ad esempio un gatto su un divano), entro 2,1 m (7ft) dal rivelatore. Inoltre, non puntare il rivelatore verso una scala a cui un animale domestico potrebbe avere accesso.

Non toccare la superficie del sensore poiché ciò potrebbe causare un malfunzionamento del rivelatore. Se necessario, pulire la superficie del sensore usando un panno morbido con alcool puro. Evitare di piegare, tagliare o alterare l'antenna o di montare il rivelatore vicino o su metallo, poiché ciò potrebbe influire sulla trasmissione del segnale.

Compatibilità

Immunità agli animali domestici

L'immunità di un animale ai falsi allarmi dipende dalle sue dimensioni, dalla temperatura e dalla lunghezza del pelo. Pelo più lungo e dimensioni più piccole rendono un animale più immune, mentre pelo più corto e animali più grandi hanno maggiori probabilità di creare un falso allarme. Quando è richiesto un livello di immunità più elevato, ad esempio quando gli animali si trovano costantemente nell'area di rilevamento, considerare l'utilizzo del nostro PIR digitale a doppio sensore ad alte prestazioni PMD75 (immunità agli animali domestici reale di 40 kg/90 libbre).
La funzione di immunità agli animali domestici del PMD1P non è stata ancora esaminata da UL.

Impostazioni Jumper

J1	Tempo di Supervisione del Check-in
	OFF =	12 minuti
	ON =	12 ore

Il jumper J1 imposta l'intervallo di tempo in cui il rivelatore comunica un segnale di check-in quando utilizzato con Omnia o Spectra 1759EX (vedere la descrizione di J2). Se il rivelatore viene utilizzato con un ricevitore Magellan (vedere la descrizione di J2), J1 è disabilitato e il rivelatore trasmetterà regolarmente un segnale di check-in a Magellan. Il tempo di supervisione del check-in è impostato nel ricevitore Magellan. Con un OMN-RCV3 V2.0 o superiore, il ricevitore rileva automaticamente il tempo di check-in impostato in ciascuno dei suoi trasmettitori assegnati. Di conseguenza, i trasmettitori possono avere tempi di check-in diversi. Con una versione precedente dell'OMN-RCV3, il tempo di check-in del trasmettitore deve corrispondere all'impostazione nel modulo.

J2	Modalità Operativa
	OFF =	Omnia/1759EX
	ON =	Magellan/1759MG

Il PMD1P può funzionare con il protocollo di comunicazione Magellan o Omnia. Impostare J2 in base al ricevitore con cui il PMD1P comunicherà.

J3	Impostazione Sensibilità
	OFF =	Alta Sensibilità
	ON =	Bassa Sensibilità

L'Alta Sensibilità dovrebbe essere utilizzata in ambienti normali con fonti di interferenza minime. La Bassa Sensibilità fornisce una migliore reiezione dei falsi allarmi se il rivelatore è posizionato vicino a fonti di interferenza dove l'incidenza dei falsi allarmi potrebbe essere maggiore.

J4	Modalità Veloce / Lenta
	OFF =	Modalità Lenta
	ON =	Modalità Veloce

Modalità Lenta: Raccomandata per aree dove l'incidenza di falsi allarmi può essere maggiore. La quantità di movimento richiesta per generare un allarme è raddoppiata.
Modalità Veloce: Raccomandata per la maggior parte delle installazioni.

J5	Feedback LED
	OFF =	LED disattivato
	ON =	LED attivato

Feedback LED
Il LED rosso si illuminerà per un periodo di 2 secondi se viene rilevato un movimento. La spia LED rossa lampeggerà rapidamente quando il rivelatore di movimento trasmette un segnale al ricevitore.

=predefinito

Dopo aver modificato le impostazioni dei jumper, riposizionare il coperchio per chiudere l'interruttore anti-manomissione, oppure premere e rilasciare l'interruttore anti-manomissione, al fine di salvare le modifiche.

Alimentazione del Dispositivo

Per alimentare il rivelatore, seguire le istruzioni fornite sul coperchio del rivelatore. Dopo aver inserito le batterie, inizia una sequenza di accensione (della durata di 10-30 secondi). Durante questo periodo, il LED rosso lampeggia e il rivelatore non rileverà una zona aperta o una manomissione.

Batteria Scarica

Il PMD1P esegue un test della batteria ogni 12 ore. Se la tensione della batteria scende al di sotto di un certo livello, il LED rosso lampeggia a intervalli di 5 secondi e il rivelatore di movimento invierà un segnale di batteria scarica al ricevitore. Viene generato un problema che viene poi trasmesso alla stazione di monitoraggio centrale.

Software Alive

Per conservare la durata della batteria del rivelatore di movimento, se il rivelatore di movimento trasmette 2 segnali di zona aperta (LED acceso per 2s) entro un periodo di 5 minuti, il rivelatore entrerà in Modalità Risparmio Energetico per circa 3 minuti e non trasmetterà alcun segnale di allarme. Il LED rosso continuerà a lampeggiare per indicare un rilevamento. Se il coperchio del rivelatore viene rimosso e poi riposizionato mentre è in Modalità Risparmio Energetico, il primo rilevamento attiverà un segnale di allarme.

Test di Camminamento

Per attivare la Modalità Test di Camminamento per tre minuti, accendere il rivelatore o aprire e chiudere il coperchio del rivelatore. In modalità veloce (J4 = ON), a 20°C, attraversando più di una zona completa (costituita da due fasci, elementi rilevatori del sensore sinistro e destro) con camminata lenta/veloce o corsa dovrebbe innescare un allarme. In modalità lenta (J4 = OFF), la quantità di movimento richiesta per generare un allarme è raddoppiata.

Test di Potenza del Segnale

Per verificare la corretta ricezione del segnale, eseguire un test di potenza del segnale come descritto nel Manuale di Riferimento e Installazione del ricevitore. Prima di eseguire il test, assicurarsi che le batterie siano state installate. Verificare inoltre che il rivelatore di movimento sia stato assegnato a una zona secondo le istruzioni nel Manuale di Riferimento e Installazione del ricevitore. Se la trasmissione è debole, spostare il trasmettitore di pochi centimetri può migliorare notevolmente la ricezione.
