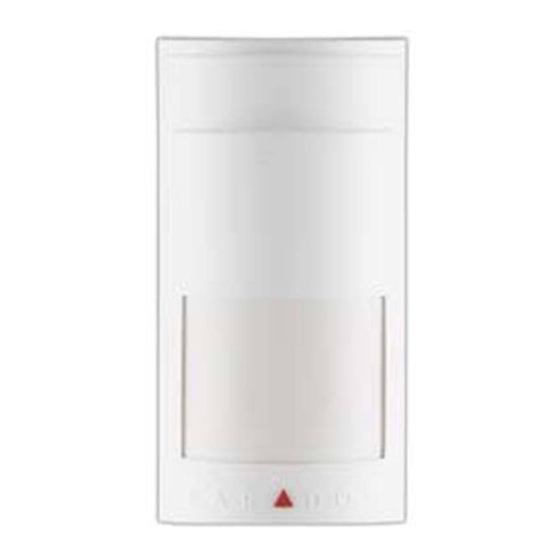

Paradox Magellan PMD1P - Manual PIR Optik Tunggal Analog

Instalasi

Pada ketinggian pemasangan 2,1m (7 kaki)±10%, PMD1P (sebelumnya MG-PMD1P) memberikan jangkauan penuh dari 1,2m (4 kaki) hingga 11m (35 kaki).
Hindari menempatkan detektor gerakan di dekat potensi sumber gangguan seperti: permukaan reflektif, aliran udara langsung dari ventilasi, kipas angin, jendela, sumber uap/uap minyak, dan benda-benda yang menyebabkan perubahan suhu seperti pemanas, lemari es, oven, dan sumber cahaya inframerah. Jangan letakkan benda atau furnitur yang lebih tinggi dari 0,9m (3 kaki), yang dapat dipanjat hewan peliharaan (misalnya kucing di sofa), dalam jarak 2,1m (7 kaki) dari detektor. Selain itu, jangan arahkan detektor ke tangga yang dapat diakses oleh hewan peliharaan.

Jangan sentuh permukaan sensor karena dapat menyebabkan kerusakan detektor. Jika perlu, bersihkan permukaan sensor menggunakan kain lembut dengan alkohol murni. Hindari menekuk, memotong, atau mengubah antena atau memasang detektor di dekat atau pada logam karena dapat memengaruhi transmisi sinyal.

Kompatibilitas

Kekebalan Hewan Peliharaan

Kekebalan hewan terhadap alarm palsu tergantung pada ukuran, suhu, dan panjang bulunya. Bulu yang lebih panjang dan ukuran yang lebih kecil membuat hewan lebih mungkin kebal, sedangkan bulu yang lebih pendek dan hewan yang lebih besar lebih mungkin menyebabkan alarm palsu. Ketika tingkat kekebalan yang lebih tinggi diperlukan, seperti ketika hewan terus-menerus berada di area deteksi, pertimbangkan untuk menggunakan PIR (kekebalan hewan peliharaan sejati 40kg/90lbs) kinerja tinggi sensor ganda digital PMD75 kami.
Fitur kekebalan hewan peliharaan PMD1P belum diselidiki oleh UL.

Pengaturan Jumper

J1	Waktu Supervisi Check-in
	OFF =	12 menit
	ON =	12 jam

Jumper J1 mengatur interval waktu di mana detektor mengomunikasikan sinyal check-in saat digunakan dengan Omnia atau Spectra 1759EX (lihat deskripsi J2). Jika detektor digunakan dengan penerima Magellan (lihat deskripsi J2), J1 dinonaktifkan dan detektor akan secara teratur mengirimkan sinyal check-in ke Magellan. Waktu supervisi check-in diatur di penerima Magellan. Dengan OMN-RCV3 V2.0 atau lebih tinggi, penerima secara otomatis mendeteksi waktu check-in yang diatur di setiap pemancar yang ditugaskan. Akibatnya, pemancar dapat memiliki waktu check-in yang berbeda. Dengan versi OMN-RCV3 sebelumnya, waktu check-in pemancar harus sesuai dengan pengaturan di modul.

J2	Mode Operasi
	OFF =	Omnia/1759EX
	ON =	Magellan/1759MG

PMD1P dapat berfungsi pada protokol komunikasi Magellan atau Omnia. Atur J2 sesuai dengan penerima mana PMD1P akan berkomunikasi.

J3	Pengaturan Sensitivitas
	OFF =	Sensitivitas Tinggi
	ON =	Sensitivitas Rendah

Sensitivitas Tinggi harus digunakan di lingkungan normal dengan sumber gangguan minimal. Sensitivitas Rendah memberikan penolakan alarm palsu yang lebih baik jika detektor ditempatkan di dekat sumber gangguan di mana kejadian alarm palsu mungkin lebih besar.

J4	Mode Cepat / Lambat
	OFF =	Mode Lambat
	ON =	Mode Cepat

Mode Lambat: Direkomendasikan untuk area di mana kejadian alarm palsu mungkin lebih besar. Jumlah gerakan yang diperlukan untuk menghasilkan alarm digandakan.
Mode Cepat: Direkomendasikan untuk sebagian besar instalasi.

J5	Umpan Balik LED
	OFF =	LED dinonaktifkan
	ON =	LED diaktifkan

Umpan Balik LED
LED merah akan menyala selama 2 detik jika ada gerakan yang terdeteksi. Lampu indikator LED merah akan berkedip cepat ketika detektor gerakan mengirimkan sinyal ke penerima.

=default

Setelah mengubah pengaturan jumper, ganti penutup untuk menutup sakelar anti-tamper, atau tekan dan lepaskan sakelar anti-tamper, untuk menyimpan perubahan.

Menghidupkan Perangkat

Untuk menghidupkan detektor, ikuti instruksi yang diberikan pada penutup detektor. Setelah memasukkan baterai, urutan penyalaan dimulai (berlangsung 10-30 detik). Selama waktu ini, LED merah berkedip dan detektor tidak akan mendeteksi zona terbuka atau tamper.

Baterai Lemah

PMD1P melakukan uji baterai setiap 12 jam. Jika tegangan baterai turun di bawah tingkat tertentu, LED merah berkedip dengan interval 5 detik dan detektor gerakan akan mengirimkan sinyal baterai lemah ke penerima. Masalah dihasilkan dan kemudian dikirimkan ke stasiun pemantauan pusat.

Perangkat Lunak Alive

Untuk menghemat masa pakai baterai detektor gerakan, jika detektor gerakan mengirimkan 2 sinyal zona terbuka (LED menyala selama 2 detik) dalam periode 5 menit, detektor akan masuk ke Mode Hemat Energi selama sekitar 3 menit dan tidak akan mengirimkan sinyal alarm apa pun. LED merah akan terus berkedip untuk menunjukkan deteksi. Jika penutup detektor dilepas dan kemudian diganti saat dalam Mode Hemat Energi, deteksi pertama akan memicu sinyal alarm.

Uji Jalan

Untuk mengaktifkan Mode Uji Jalan selama tiga menit, hidupkan detektor atau buka dan tutup penutup detektor. Dalam mode cepat (J4 = ON), pada 20°C, melintasi lebih dari satu zona lengkap (terdiri dari dua elemen pendeteksi sensor kiri dan kanan) dengan berjalan atau berlari lambat/cepat harus memicu alarm. Dalam mode lambat (J4 = OFF), jumlah gerakan yang diperlukan untuk menghasilkan alarm digandakan.

Uji Kekuatan Sinyal

Untuk memverifikasi penerimaan sinyal yang tepat, lakukan uji kekuatan sinyal seperti yang dijelaskan dalam Referensi dan Manual Instalasi penerima. Sebelum melakukan pengujian, pastikan baterai telah dipasang. Juga verifikasi bahwa detektor gerakan telah ditetapkan ke zona sesuai dengan instruksi dalam Referensi dan Manual Instalasi penerima. Jika transmisi lemah, memindahkan pemancar beberapa inci dapat sangat meningkatkan penerimaan.
