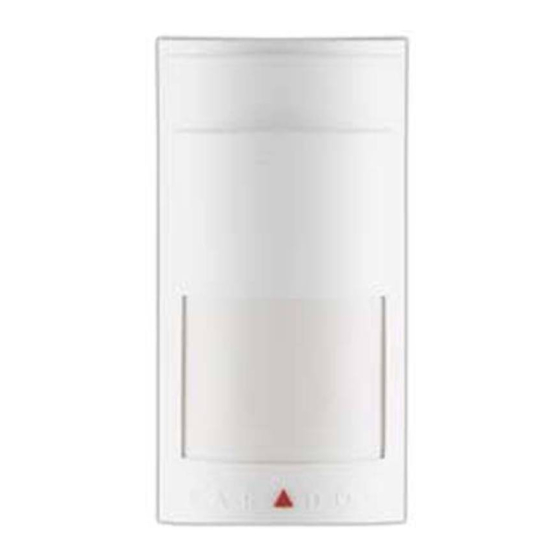

Paradox Magellan PMD1P - Analoginen yhden optiikan PIR-käyttöohje

Asennus

Asennettaessa 2,1 metrin (7 jalkaa)±10 % korkeudelle, PMD1P (aiemmin MG-PMD1P) tarjoaa täyden peiton 1,2 metristä (4 jalkaa) 11 metriin (35 jalkaa).
Vältä liiketunnistimen sijoittamista mahdollisten häiriölähteiden, kuten heijastavien pintojen, suoran ilmavirran tuuletusaukoista, tuulettimien, ikkunoiden, höyryn/öljyn lähteiden ja lämpötilan muutoksia aiheuttavien esineiden, kuten lämmittimien, jääkaappien, uunien ja infrapunavalolähteiden, lähelle. Älä aseta esineitä tai huonekaluja, joita lemmikki voi kiivetä (esim. kissa sohvalla), 0,9 metriä (3 jalkaa) korkeammalle 2,1 metrin (7 jalkaa) säteellä tunnistimesta. Älä myöskään suuntaa tunnistinta portaikkoon, johon lemmikillä voi olla pääsy.

Älä koske anturin pintaan, koska se voi aiheuttaa tunnistimen toimintahäiriön. Puhdista anturin pinta tarvittaessa pehmeällä liinalla ja puhtaalla alkoholilla. Vältä antennin taivuttamista, leikkaamista tai muuttamista tai tunnistimen asentamista lähelle tai metallille, koska se voi vaikuttaa signaalin siirtoon.

Yhteensopivuus

Lemmikkieläinten sietokyky

Eläimen immuniteetti vääriä hälytyksiä vastaan riippuu sen koosta, lämpötilasta ja turkin pituudesta. Pidempi karva ja pienempi koko tekevät eläimestä todennäköisemmin immuunin, kun taas lyhyempi karva ja suuremmat eläimet aiheuttavat todennäköisemmin vääriä hälytyksiä. Kun vaaditaan korkeampi immuniteettitaso, kuten silloin, kun eläimet ovat jatkuvasti tunnistusalueella, harkitse PMD75 digitaalisen kaksoisanturin korkean suorituskyvyn PIR-tunnistimen käyttöä (40 kg/90 lbs todellinen lemmikkieläinten sietokyky).
UL ei ole vielä tutkinut PMD1P-lemmikkieläinten sietokykyominaisuutta.

Jumper-asetukset

J1	Sisäänkirjautumisen valvonta-aika
	OFF =	12 minuuttia
	ON =	12 tuntia

Jumperi J1 asettaa aikavälin, jonka aikana tunnistin välittää sisäänkirjautumissignaalin, kun sitä käytetään Omnian tai Spectra 1759EX:n kanssa (katso J2-kuvaus). Jos tunnistinta käytetään Magellan-vastaanottimen kanssa (katso J2-kuvaus), J1 on poistettu käytöstä ja tunnistin lähettää säännöllisesti sisäänkirjautumissignaalin Magellaniin. Sisäänkirjautumisen valvonta-aika asetetaan Magellan-vastaanottimessa. OMN-RCV3 V2.0:lla tai uudemmalla vastaanotin tunnistaa automaattisesti kunkin sille määritetyn lähettimen sisäänkirjautumisajan. Tämän seurauksena lähettimillä voi olla eri sisäänkirjautumisajat. OMN-RCV3:n edellisessä versiossa lähettimen sisäänkirjautumisajan on vastattava moduulin asetusta.

J2	Toimintatila
	OFF =	Omnia/1759EX
	ON =	Magellan/1759MG

PMD1P voi toimia joko Magellan- tai Omnia-viestintäprotokollalla. Aseta J2 sen mukaan, minkä vastaanottimen kanssa PMD1P kommunikoi.

J3	Herkkyysasetus
	OFF =	Suuri herkkyys
	ON =	Pieni herkkyys

Suurta herkkyyttä tulisi käyttää normaaleissa ympäristöissä, joissa on mahdollisimman vähän häiriölähteitä. Pieni herkkyys tarjoaa paremman väärien hälytysten hylkäämisen, jos tunnistin on sijoitettu lähelle häiriölähteitä, joissa väärien hälytysten esiintyvyys voi olla suurempi.

J4	Nopea / Hidas tila
	OFF =	Hidas tila
	ON =	Nopea tila

Hidas tila: Suositellaan alueille, joilla väärien hälytysten esiintyvyys voi olla suurempi. Hälytyksen tuottamiseen tarvittava liikemäärä kaksinkertaistuu.
Nopea tila: Suositellaan useimpiin asennuksiin.

J5	LED-palaute
	OFF =	LED deaktivoitu
	ON =	LED aktivoitu

LED-palaute
Punainen LED syttyy 2 sekunnin ajaksi, jos liikettä havaitaan. Punainen LED-merkkivalo vilkkuu nopeasti, kun liiketunnistin lähettää signaalin vastaanottimeen.

=oletus

Kun olet muuttanut jumper-asetuksia, aseta kansi takaisin paikalleen sulkeaksesi peukalointisuojakytkimen tai paina ja vapauta peukalointisuojakytkin tallentaaksesi muutokset.

Laitteen virransyöttö

Käynnistä tunnistin noudattamalla tunnistimen kannessa olevia ohjeita. Kun olet asettanut paristot paikalleen, käynnistyy käynnistysjakso (kestää 10–30 sekuntia). Tänä aikana punainen LED vilkkuu, eikä tunnistin havaitse avointa vyöhykettä tai peukalointia.

Alhainen paristovaroitus

PMD1P suorittaa paristotestin 12 tunnin välein. Jos paristojännite laskee tietyn tason alapuolelle, punainen LED vilkkuu 5 sekunnin välein ja liiketunnistin lähettää alhaisen paristovarauksen signaalin vastaanottimeen. Häiriö luodaan ja lähetetään sitten keskusvalvomoon.

Alive-ohjelmisto

Liiketunnistimen pariston käyttöiän säästämiseksi, jos liiketunnistin lähettää 2 avoimen vyöhykkeen signaalia (LED palaa 2 sekuntia) 5 minuutin sisällä, tunnistin siirtyy energiansäästötilaan noin 3 minuutiksi eikä lähetä hälytyssignaaleja. Punainen LED jatkaa vilkkumista osoittaen havaitsemisen. Jos tunnistimen kansi poistetaan ja asetetaan takaisin paikalleen energiansäästötilassa, ensimmäinen havaitseminen laukaisee hälytyssignaalin.

Kävelytestaus

Aktivoi kävelytestitila kolmeksi minuutiksi käynnistämällä tunnistin tai avaamalla ja sulkemalla tunnistimen kansi. Nopeassa tilassa (J4 = ON), 20 °C:ssa, useamman kuin yhden täydellisen vyöhykkeen (joka koostuu kahdesta säteestä vasemmalla ja oikealla anturin havaitsemiselementillä) ylittäminen hitaalla/nopealla kävelyllä tai juoksulla pitäisi käynnistää hälytys. Hitaassa tilassa (J4 = OFF) hälytyksen tuottamiseen tarvittava liikemäärä kaksinkertaistuu.

Signaalin voimakkuuden testi

Signaalin asianmukaisen vastaanoton varmistamiseksi suorita signaalin voimakkuuden testi vastaanottimen käyttö- ja asennusoppaan ohjeiden mukaisesti. Varmista ennen testin suorittamista, että paristot on asennettu. Varmista myös, että liiketunnistin on määritetty vyöhykkeelle vastaanottimen käyttö- ja asennusoppaan ohjeiden mukaisesti. Jos lähetys on heikko, lähettimen siirtäminen muutaman tuuman verran voi parantaa vastaanottoa huomattavasti.
