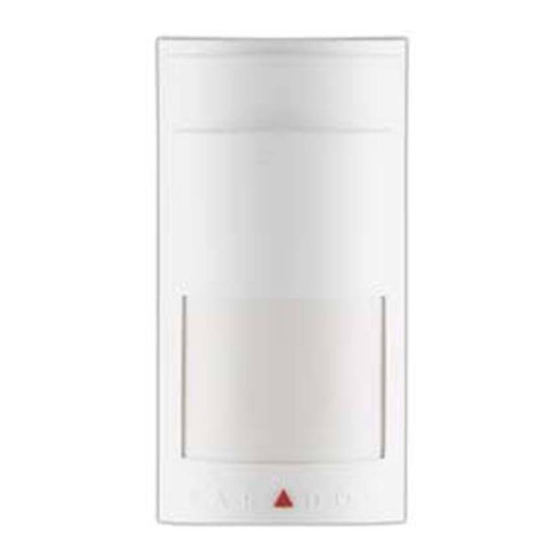

Paradox Magellan PMD1P - analoog-ühe optikaga PIR-i kasutusjuhend

Sisu

1 Paigaldamine
2 Ühilduvus
3 Lemmikloomade immuunsus
4 Jumperi seaded
5 Seadme toide
6 Tühjad patareid
7 Alive tarkvara
8 Kõndimise testimine
9 Signaali tugevuse test
10 Viited
11 Laadi alla juhend
12 Teistes keeltes

Paigaldamine

Paigalduskõrgusel 2,1 m (7 jalga)±10% tagab PMD1P (varem MG-PMD1P) täieliku katvuse 1,2 m (4 jalga) kuni 11 m (35 jalga).
Vältige liikumisanduri paigutamist potentsiaalsete häirete allikate lähedusse, nagu: peegeldavad pinnad, otsene õhuvool ventilatsiooniavadest, ventilaatorid, aknad, auru/õliauru allikad ja temperatuurimuutusi põhjustavad objektid, nagu küttekehad, külmikud, ahjud ja infrapunavalguse allikad. Ärge asetage esemeid või mööblit kõrgemale kui 0,9 m (3 jalga), millele lemmikloom saab ronida (nt kass diivanil), 2,1 m (7 jala) raadiuses andurist. Lisaks ärge suunake andurit trepile, kuhu lemmikloom võib pääseda.

Ärge puudutage anduri pinda, kuna see võib põhjustada anduri rikke. Vajadusel puhastage anduri pinda pehme lapi ja puhta alkoholiga. Vältige antenni painutamist, lõikamist või muutmist või anduri paigaldamist metalli lähedale või peale, kuna see võib mõjutada signaali edastamist.

Ühilduvus

Magellan Mode (Magellani režiim)	MG5000/MG5050
	SP5500/SP6000/SP7000 with RTX3
	EVO48/EVO192 with RTX3
	MG6160/MG6130, MG6060/MG6030
	RTX3/RCV3
	1759MG
Omnia Mode (Omnia režiim)	OMN-RCV3
Omnia Mode (Omnia režiim)	1759EX

Lemmikloomade immuunsus

Loomade immuunsus valehäirete suhtes sõltub nende suurusest, temperatuurist ja karvkatte pikkusest. Pikem karv ja väiksem suurus muudavad looma tõenäolisemalt immuunseks, samas kui lühem karv ja suuremad loomad tekitavad suurema tõenäosusega valehäire. Kui on vaja kõrgemat immuunsuse taset, näiteks kui loomad on pidevalt tuvastusalas, kaaluge meie PMD75 digitaalse kahe anduriga suure jõudlusega PIR-i (40 kg / 90 naela tõeline lemmikloomade immuunsus) kasutamist.
UL ei ole veel PMD1P lemmikloomade immuunsuse funktsiooni uurinud.

Jumperi seaded

J1	Check-in Supervision Time (Sisseregistreerimise järelevalve aeg)
	OFF =	12 minutes (12 minutit)
	ON =	12 hours (12 tundi)

Jumper J1 määrab ajavahemiku, mille jooksul andur edastab sisseregistreerimise signaali, kui seda kasutatakse koos Omnia või Spectra 1759EX-iga (vt J2 kirjeldust). Kui andurit kasutatakse koos Magellani vastuvõtjaga (vt J2 kirjeldust), on J1 keelatud ja andur edastab regulaarselt Magellani sisseregistreerimise signaali. Sisseregistreerimise järelevalve aeg on määratud Magellani vastuvõtjas. OMN-RCV3 V2.0 või uuemaga tuvastab vastuvõtja automaatselt iga talle määratud saatja sisseregistreerimise aja. Selle tulemusena võivad saatjatel olla erinevad sisseregistreerimise ajad. OMN-RCV3 eelmise versiooniga peab saatja sisseregistreerimise aeg vastama mooduli seadetele.

J2	Operating Mode (Töörežiim)
	OFF =	Omnia/1759EX
	ON =	Magellan/1759MG

PMD1P võib töötada kas Magellani või Omnia sideprotokolliga. Seadke J2 vastavalt sellele, millise vastuvõtjaga PMD1P suhtleb.

J3	Sensitivity Setting (Tundlikkuse seadistus)
	OFF =	High Sensitivity (Kõrge tundlikkus)
	ON =	Low Sensitivity (Madal tundlikkus)

Kõrget tundlikkust tuleks kasutada tavalistes keskkondades, kus on minimaalselt häirete allikaid. Madal tundlikkus tagab parema valehäirete tõrje, kui andur on paigutatud häirete allikate lähedusse, kus valehäirete esinemissagedus võib olla suurem.

J4	Fast / Slow Mode (Kiire / Aeglane režiim)
	OFF =	Slow Mode (Aeglane režiim)
	ON =	Fast Mode (Kiire režiim)

Slow Mode (Aeglane režiim): Soovitatav piirkondadele, kus valehäirete esinemissagedus võib olla suurem. Alarmi genereerimiseks vajalik liikumise hulk on kahekordistatud.
Fast Mode (Kiire režiim): Soovitatav enamiku paigaldiste jaoks.

J5	LED Feedback (LED tagasiside)
	OFF =	LED deactivated (LED deaktiveeritud)
	ON =	LED activated (LED aktiveeritud)

LED Feedback (LED tagasiside)
Punane LED süttib 2 sekundiks, kui tuvastatakse liikumine. Punane LED-indikaator vilgub kiiresti, kui liikumisandur edastab vastuvõtjale signaali.

=vaikimisi

Pärast jumperi seadete muutmist asetage kaas tagasi, et sulgeda sabotaažilüliti, või vajutage ja vabastage sabotaažilüliti, et muudatused salvestada.

Seadme toide

Anduri toiteks järgige anduri kaanel olevaid juhiseid. Pärast patareide sisestamist algab sisselülitamise jada (kestab 10-30 sekundit). Selle aja jooksul punane LED vilgub ja andur ei tuvasta avatud tsooni ega sabotaaži.

Tühjad patareid

PMD1P teeb patarei testi iga 12 tunni järel. Kui patarei pinge langeb alla teatud taseme, vilgub punane LED 5-sekundiliste intervallidega ja liikumisandur saadab vastuvõtjale tühja patarei signaali. Tekitatakse rike ja seejärel edastatakse see kesksesse seirejaama.

Alive tarkvara

Liikumisanduri patarei eluea säästmiseks, kui liikumisandur edastab 5-minutilise perioodi jooksul 2 avatud tsooni signaali (LED põleb 2 sekundit), lülitub andur umbes 3 minutiks energiasäästurežiimi ja ei edasta ühtegi alarmsignaali. Punane LED vilgub jätkuvalt tuvastamise näitamiseks. Kui anduri kaas eemaldatakse ja seejärel energiasäästurežiimis tagasi asetatakse, käivitab esimene tuvastamine alarmsignaali.

Kõndimise testimine

Kõndimise testimise režiimi aktiveerimiseks kolmeks minutiks lülitage andur sisse või avage ja sulgege anduri kaas. Kiire režiimis (J4 = ON) temperatuuril 20 °C peaks alarmi käivitama rohkem kui ühe täieliku tsooni (mis koosneb kahest kiirest vasakust ja paremast anduri elemendist) ületamine aeglase/kiire kõndimise või jooksmisega. Aeglases režiimis (J4 = OFF) on alarmi genereerimiseks vajalik liikumise hulk kahekordistatud.

Signaali tugevuse test

Nõuetekohase signaali vastuvõtu kontrollimiseks tehke signaali tugevuse test, nagu on kirjeldatud vastuvõtja viite- ja paigaldusjuhendis. Enne testi tegemist veenduge, et patareid on paigaldatud. Samuti veenduge, et liikumisandur on määratud tsoonile vastavalt vastuvõtja viite- ja paigaldusjuhendis toodud juhistele. Kui edastus on nõrk, võib saatja ümberpaigutamine mõne tolli võrra vastuvõttu oluliselt parandada.
