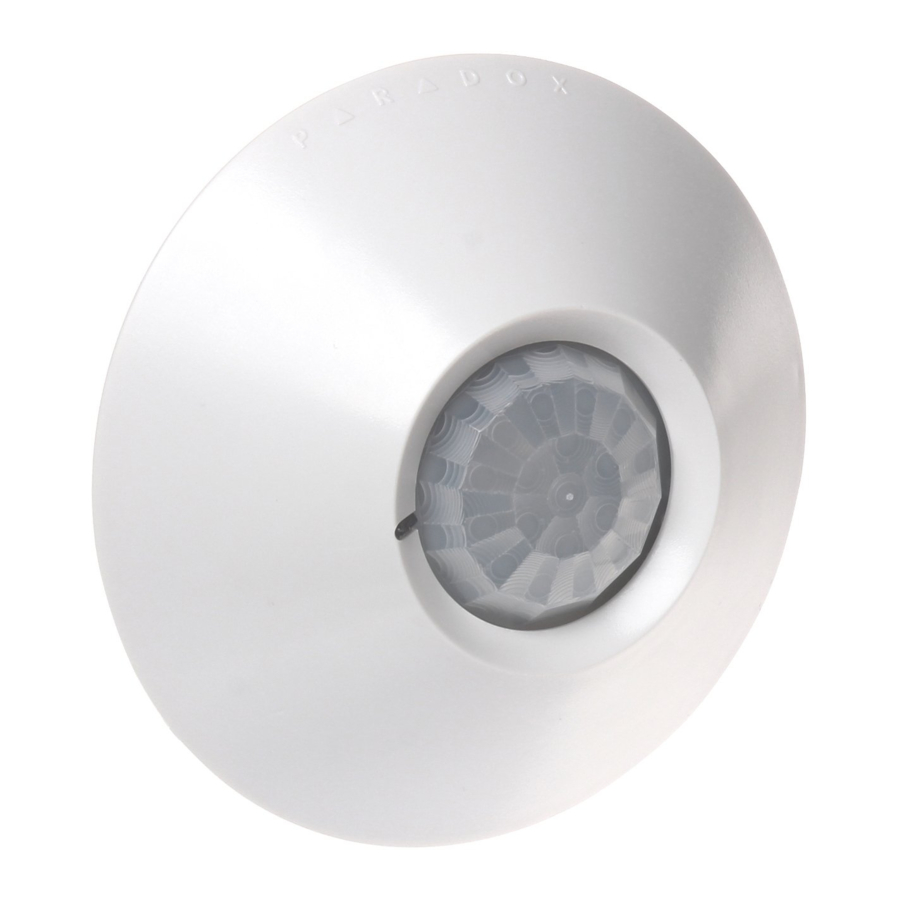

Paradox Paradome DG467 - Panduan Detektor Gerakan Digital Pemasangan di Langit-Langit

Instalasi

Pilih lokasi pemasangan detektor, biasanya di tengah area yang dilindungi. Harap perhatikan bahwa area jangkauan lebih elips daripada melingkar (lihat gambar 2). Hindari kedekatan dengan salah satu dari berikut ini: permukaan reflektif; aliran udara langsung dari ventilasi, kipas angin, dan jendela; sumber uap/uap minyak; benda yang menyebabkan perubahan suhu seperti pemanas, lemari es, dan oven; dan sumber cahaya inframerah.

DG467 menyediakan ATC (Automatic Temperature Compensation/Kompensasi Suhu Otomatis) tetapi masih sangat disarankan untuk menguji ulang jangkauan unit dengan uji jalan jika suhu mencapai lebih dari 30°C (85°F). Ini sangat penting di area yang tidak berventilasi.
Untuk Memasang DG467:

1. Lepaskan sekrup PCB, lalu lepaskan PCB dengan hati-hati (lihat gambar 3).
2. Bor lubang sekrup / kabel (lihat gambar 3).
3. Jalankan kabel melalui lubang masuk dan hubungkan sesuai dengan tanda PCB (lihat gambar 1).


Membuka dan Menutup Penutup

(lihat gambar 3)

1. Bezel
2. Sejajarkan panah
3. Sekrup PCB
4. Lubang masuk sekrup / kabel

Untuk mengganti lensa: Dorong perlahan lensa dan bezel keluar dari penutup.
Untuk memasang kembali lensa: Sejajarkan pin bezel dengan lubang yang cocok di lensa dan penutup.
Untuk menutup detektor: Sejajarkan panah di penutup dengan panah pada PCB dan putar penutup searah jarum jam.
Jangan sentuh permukaan sensor karena dapat menyebabkan kerusakan detektor. Jika perlu, bersihkan dengan kain lembut dan alkohol murni.

Mode Operasional

DG467 dapat berfungsi dalam dua mode operasional yang berbeda: mode combus atau mode relay. Opsi ini hanya dapat dikonfigurasi menggunakan jumper J4.
Mode Relay: (J4 = OFF)
Saat diatur ke Mode Relay, DG467 berfungsi seperti detektor gerakan standar dengan mengomunikasikan sinyal alarm dan gangguan melalui relay. Terminal GRN dan YEL tidak digunakan dalam mode relay. Dalam Mode Relay, pengaturan detektor hanya dapat dimodifikasi menggunakan jumper (lihat gambar 1).

Mode Combus: (J4 = ON)
Saat diatur ke mode combus, DG467 mengomunikasikan sinyal alarm, sinyal gangguan, data, dan pengaturan detektor melalui combus 4-kawat panel. Output relay detektor selalu tetap aktif bahkan saat diatur ke mode combus dan dapat digunakan untuk mengaktifkan perangkat lain.
Dalam mode combus, detektor gerakan dapat dimodifikasi menggunakan jumper atau dengan memasuki mode pemrograman modul.
Dalam mode combus, DG467 akan menghormati modifikasi terbaru apakah itu dibuat melalui jumper atau melalui pemrograman bagian. Akibatnya, posisi jumper saat ini mungkin tidak mewakili pengaturan sebenarnya. Semua pengaturan disimpan dalam DG467 bahkan setelah dimatikan.

Pengaturan Detektor

Utilitas

Menghidupkan DG467

Program pengujian mandiri: Menghidupkan detektor memulai program pengujian mandiri untuk prosesor sinyal, memori, dan relay. LED berkedip cepat selama sekitar 4 detik. Detektor kemudian beralih ke mode "siaga" (stand-by).

Uji Jalan

Pada 20°C (68°F) Anda seharusnya tidak dapat melewati lebih dari satu zona lengkap (terdiri dari 2 berkas, elemen pendeteksi sensor kiri dan kanan) di area jangkauan dengan jenis gerakan apa pun. Saat menggunakan pengaturan perisai digital tingkat yang lebih tinggi, jumlah gerakan yang diperlukan untuk menghasilkan alarm ditingkatkan.
Saat melakukan uji jalan, bergeraklah perlahan untuk menghasilkan sinyal lemah. Cobalah untuk bergerak ke jarak jangkauan maksimum. Alarm ditunjukkan oleh cahaya konstan selama 5 detik.
Detektor gerakan harus diuji jalan setiap tahun.

Spesifikasi Teknis

* Dapat dipasang setinggi 4.5m (14ft), namun sensitivitas akan terganggu.
