Paradox PMD85 - Manuale del PIR digitale a doppia ottica ad alte prestazioni per esterni

Descrizione

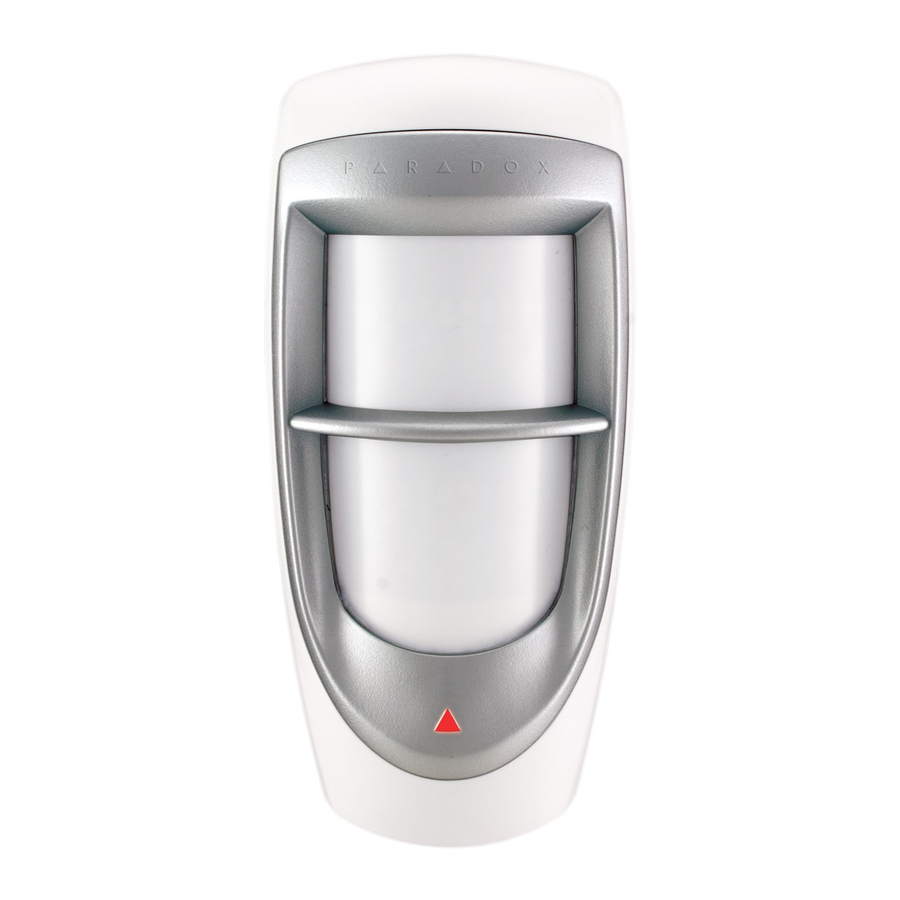

Il PIR digitale a doppia ottica ad alte prestazioni per esterni PMD85 supera le sfide ambientali degli esterni, offrendo al contempo la stessa affidabilità di un rilevatore di movimento per interni ad alte prestazioni, combinando uno speciale design resistente alle intemperie con la comprovata tecnologia del rilevamento digitale brevettato di Paradox.

Il PMD85 è inoltre dotato di immunità agli animali brevettata, che, tramite due sensori, consente all'unità di identificare gli esseri umani ignorando gli animali di peso fino a 40 kg (90 libbre).

Caratteristiche

• Involucro resistente agli urti e alle temperature (rivestito con una guarnizione in gomma iniettata)
• Lente protetta dai raggi UV
• Sistema di filtraggio ottico doppio
• Regolazione della sensibilità multilivello
• Rilevamento digitale del movimento brevettato
• Rilevamento digitale a doppia opposizione
• Software Alive (il LED di allarme continua a essere visualizzato quando il PIR è in modalità di risparmio energetico senza compromettere la durata della batteria)
• Modalità di risparmio energetico di 3 minuti dopo due rilevamenti in un periodo di cinque minuti

Installazione

Esistono tre diversi metodi di montaggio che possono essere utilizzati per il PMD85, tra cui il montaggio ad angolo, il montaggio su superficie piana o il montaggio girevole tramite l'SB85. Quando si installa il PMD85, evitare di posizionare il rilevatore in prossimità di fonti di interferenza come luce solare diretta, superfici riflettenti e auto in movimento. Per installare il PMD85:

1. Selezionare la posizione del rilevatore.
2. Rimuovere le viti del coperchio anteriore che lo tengono in posizione; aprire il coperchio.
3. Allentare la vite che tiene in posizione il PCB e farlo scorrere delicatamente e sollevarlo dal coperchio posteriore.
4. Praticare o punzonare i fori di sblocco selezionati dal coperchio posteriore del PMD85 come mostrato nella Figura 1 e fissare alla superficie utilizzando le viti di montaggio appropriate.

Nota: il PMD85 può anche essere montato utilizzando la staffa di montaggio girevole per impieghi gravosi Paradox (SB85). Il montaggio girevole può facilitare il montaggio. Se si utilizza il montaggio girevole, si consiglia di sigillare lo spazio in cui il montaggio girevole è collegato al coperchio posteriore con del silicone o con una guarnizione in gomma per garantire che l'umidità non penetri nel rilevatore.

Dopo aver installato il rilevatore, assicurarsi che i segni di altezza regolabile sulla parte superiore destra del coperchio del PCB all'interno dell'unità corrispondano all'altezza di installazione (vedere la Figura 2). Qualsiasi regolazione del PCB deve essere seguita da un test di camminata per verificare la copertura del rilevatore.

Non toccare la superficie del sensore poiché ciò potrebbe causare un malfunzionamento del rilevatore. Se necessario, pulire la superficie del sensore utilizzando un panno morbido con alcool puro.

Assicurarsi che il coperchio anteriore e posteriore dell'unità siano ben uniti senza spazi vuoti (attorno al bordo dell'unità) prima di serrare la vite, altrimenti l'involucro resistente alle intemperie potrebbe essere compromesso e l'umidità potrebbe penetrare nell'unità.

Accensione del PMD85

1. Inserire tre batterie "AA" nel portabatterie verificando la polarità (vedere la Figura 3).
2. Inserire il portabatterie nel coperchio posteriore e fissare il cavo della batteria al connettore della batteria sul PCB. Vedere di seguito per una descrizione della sequenza di avvio del PMD85.

Sequenza di avvio

Dopo aver collegato il cavo della batteria, inizierà una sequenza di accensione. Durante questo periodo, il rilevatore non rileverà una zona aperta o una manomissione. La sequenza di avvio è la seguente:

1. Il LED lampeggia quattro volte.
2. Il LED lampeggia velocemente per indicare la comunicazione RF.
3. Se il coperchio è aperto: il LED lampeggia per indicare il livello di sensibilità del trimmer, ad esempio, se l'unità è impostata sul livello predefinito 3, il LED lampeggia tre volte (vedere la Figura 2, G- Trimmer di sensibilità). Il LED continuerà a indicare il livello di sensibilità per due minuti. Se il coperchio è chiuso: fine della sequenza di avvio. L'unità è pronta per il funzionamento.

Sostituzione delle batterie

1. Scollegare il cavo della batteria dal connettore della batteria del PCB.
2. Rimuovere il portabatterie dal coperchio posteriore e rimuovere le vecchie batterie.
3. Premere e rilasciare l'interruttore antimanomissione per assicurarsi che l'unità sia spenta.
4. Seguire i passaggi descritti in "Accensione del PMD85" sopra.

Test dell'intensità del segnale RF

Per verificare la ricezione da parte del ricevitore del segnale del rilevatore di movimento, eseguire un test dell'intensità del segnale prima di finalizzare l'installazione del PMD85. Prima di eseguire il test, assicurarsi che le batterie siano state inserite nel portabatterie per alimentare il rilevatore. Verificare inoltre che il rilevatore di movimento sia stato assegnato a una zona. Per ulteriori informazioni sui test dell'intensità del segnale e sulla programmazione delle zone, fare riferimento al manuale di riferimento e installazione del pannello di sicurezza/ricevitore wireless appropriato. Se la trasmissione è debole, anche spostare il rilevatore di pochi centimetri può migliorare notevolmente la ricezione. Se il segnale è ancora debole, si consiglia di spostare il rilevatore in un'altra posizione.

Test di camminata

Per mettere il rilevatore in modalità di test di camminata (Walk-test Mode), aprire e chiudere il coperchio. A 20°C (68°F), con il rilevatore all'impostazione di sensibilità più alta, in modalità di elaborazione a singolo fronte e con APSP impostato su Normale, non si dovrebbe essere in grado di attraversare più di una zona completa (costituita da 2 fasci, elementi di rilevamento del sensore sinistro e destro) nell'area di copertura fino a 35 piedi, con qualsiasi tipo di movimento; camminata lenta/veloce o corsa.

È possibile regolare il livello di sensibilità utilizzando il trimmer. Cinque livelli di guadagno del trimmer forniscono una regolazione fine del guadagno con incrementi del 10%. Il livello può essere regolato tra un guadagno minimo del 50% e un guadagno massimo del 100%. La larghezza approssimativa di un fascio completo a 11 m (35 piedi) dal rilevatore è di 1,8 m (6 piedi).

Nota:

1. Durante il test di camminata, spostarsi sempre attraverso il percorso di rilevamento, non verso il rilevatore.
2. Dopo un'accensione, il rilevatore entrerà automaticamente in modalità di test di camminata per tre minuti.

Software Alive

Se il rilevatore di movimento trasmette due segnali di allarme (LED acceso per 4 secondi) entro un periodo di cinque minuti, il rilevatore entrerà in modalità di risparmio energetico in cui il rilevatore non trasmetterà alcun segnale di allarme per circa 3 minuti. Grazie al software Alive del rilevatore di movimento, il LED rosso continua a lampeggiare per indicare un rilevamento anche quando è in modalità di risparmio energetico. Una volta terminata la modalità di risparmio energetico di tre minuti, il rilevatore tornerà al normale funzionamento.

Nota: se il coperchio del rilevatore viene rimosso e quindi riposizionato mentre è in modalità di risparmio energetico, il primo rilevamento attiverà un segnale di allarme.

Impostazioni del rilevatore

Passaggio	DIP	Dettagli
Impostazione LED		Feedback LED Acceso per 4 secondi: è stato rilevato un movimento Lampeggia ogni 8 secondi: problema di batteria scarica (controllato ogni 12 ore) Lampeggio rapido: invio del segnale al ricevitore
	Interruttore DIP 1	OFF = L'indicatore LED è disattivato ON = L'indicatore LED è attivato
Modalità di elaborazione del fronte*		L'elaborazione a singolo fronte deve essere utilizzata in ambienti normali con fonti di interferenza minime. L'elaborazione a doppio fronte richiede un rilevamento bilanciato da entrambi gli elementi del sensore e richiede che un fascio venga completamente attraversato anche a distanza ravvicinata. Questa impostazione offre una migliore reiezione dei falsi allarmi ed è adatta a tutti i tipi di lenti, comprese le lenti a tendina. Utilizzare questa impostazione se il rilevatore è posizionato vicino a fonti di interferenza che possono influire negativamente su di esso.
	Interruttore DIP 2	OFF = Doppio fronte ON = Singolo fronte
Livello di elaborazione automatica del segnale a impulsi*		APSP misura l'energia da ogni segnale rilevato e la memorizza in memoria. Per generare un allarme, la memoria deve raggiungere un livello minimo richiesto. APSP può essere impostato su livello normale o livello alto. Quando APSP è impostato su livello normale, l'unità è calibrata per rilevare il livello di energia tipico dell'attraversamento di un singolo fascio completo alla massima distanza di rilevamento. Quando APSP è impostato su livello alto, l'unità è calibrata per rilevare il livello di energia tipico dell'attraversamento di due fasci completi alla massima distanza di rilevamento. Quando APSP è impostato su livello alto, il rilevatore è impostato per ambienti ad alto rischio (potenziale interferenza) e quindi offre un'immunità ai falsi allarmi notevolmente aumentata.
	Interruttore DIP 3	OFF = APSP - Livello alto ON = APSP - Livello normale
Sensibilità del trimmer		Il PMD85 è dotato di sensibilità regolabile. Regolare da 1 (sensibilità più bassa = 50%) a 5 (sensibilità più alta = 100%); predefinito = 3 A seconda dell'impostazione della sensibilità, una condizione di allarme può essere generata tra 0,25 secondi (massima) e 2 secondi (minima) dopo il movimento effettivo. Visualizzazione delle impostazioni di sensibilità: rimuovere il coperchio per visualizzare quante volte il LED lampeggia, quindi regolare l'impostazione di conseguenza. Il LED lampeggia un numero consecutivo di volte per mostrare l'impostazione. Quindi, se la sensibilità è impostata su 3, il LED lampeggia 3 volte. Ruotare in senso orario = Aumentare la sensibilità Ruotare in senso antiorario = Diminuire la sensibilità Il trimmer di sensibilità è fragile. Non serrare eccessivamente. = impostazioni predefinite
	Trimmer	Nota: l'interruttore DIP 4 è riservato per usi futuri. * La risposta per un singolo schema di fascio, come la lente a tendina verticale, potrebbe essere lenta alla portata massima, in tali casi si consiglia di impostare l'unità su un singolo fronte e/o un'impostazione APSP normale.

Schemi dei fasci

La serie PMD85 presenta i seguenti schemi dei fasci:

Sostituzione della lente del PMD85

Per sostituire la lente del PMD85:

1. Rimuovere le viti superiore e inferiore dal coperchio anteriore del PMD85; rimuovere il coperchio.
2. Dall'interno del coperchio, rimuovere le viti superiore e inferiore che tengono in posizione la ghiera.
3. Spingere e sollevare le linguette di bloccaggio su entrambi i lati utilizzando un piccolo cacciavite. Sollevare delicatamente la ghiera. Spingere la lente verso l'esterno e sostituirla con una nuova lente.
4. Allineare le linguette della lente alla guarnizione in gomma e fissarle in posizione. Assicurarsi che non vi siano spazi vuoti tra la lente e la guarnizione in gomma che consentirebbero all'acqua di penetrare nel PMD85. Una volta sostituita la lente, ricollegare la ghiera e fissarla con le viti.

Specifiche tecniche (rilevatore)

Specifiche tecniche (lenti)
