Paradox PMD85 - Tashqi makon uchun raqamli dual-optik yuqori unumdorlikka ega PIR qo'llanmasi

Tavsif

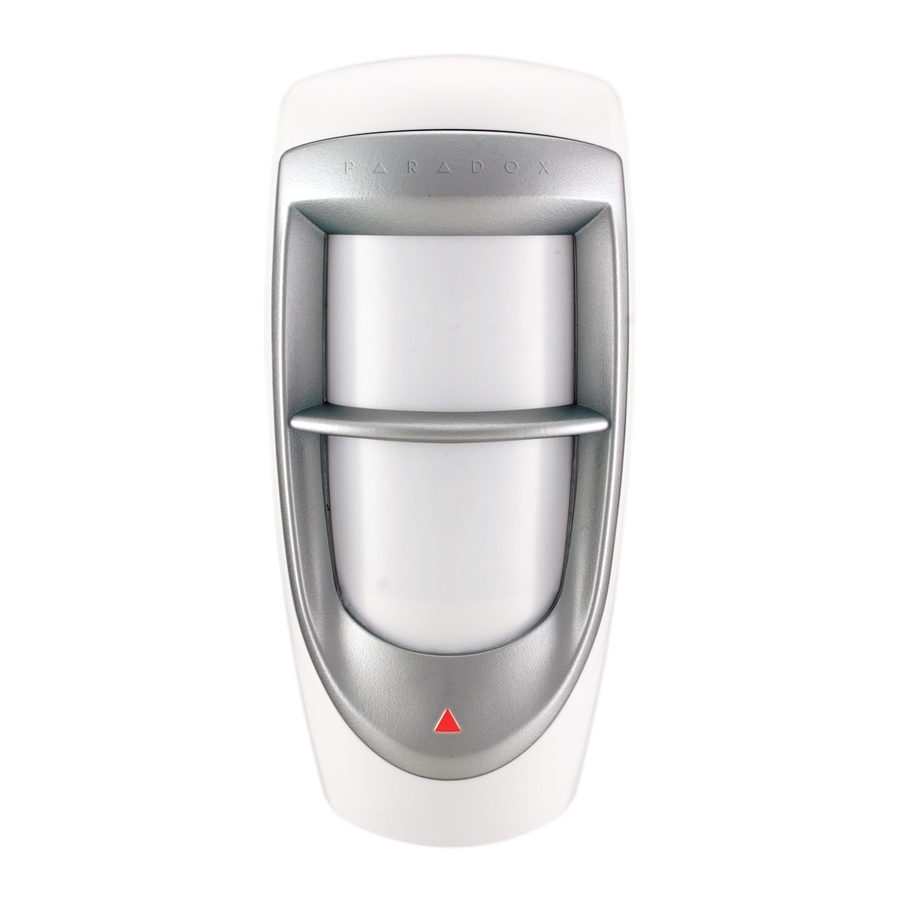

PMD85 tashqi makon uchun raqamli dual-optik yuqori unumdorlikka ega PIR tashqi muhitning qiyinchiliklarini yengib o'tadi va sizga Paradoxning patentlangan raqamli aniqlash texnologiyasini maxsus ob-havoga chidamli dizayn bilan birlashtirib, yuqori unumdorlikka ega ichki harakat detektori kabi ishonchlilikni beradi.

PMD85 shuningdek, patentlangan hayvonlarga qarshi immunitetga ega bo'lib, u ikkita sensor yordamida qurilmaga 40 kg (90 funt) gacha bo'lgan hayvonlarni e'tiborsiz qoldirgan holda odamlarni aniqlash imkonini beradi.

Xususiyatlar

• Zarba va haroratga chidamli korpus (in'ektsiya qilingan rezina qistirma bilan qoplangan)
• UV nurlaridan himoyalangan linza
• Dual optik filtrlash tizimi
• Ko'p darajali sezgirlikni sozlash
• Patentlangan raqamli harakatni aniqlash
• Raqamli dual qarama-qarshi aniqlash
• Alive dasturi (PIR batareya quvvatini tejash rejimida bo'lganda ham, batareya quvvatiga zarar yetkazmagan holda signal LEDi ko'rsatishda davom etadi)
• Besh daqiqa ichida ikkita aniqlashdan so'ng 3 daqiqalik quvvatni tejash rejimi

O'rnatish

PMD85 uchun uch xil o'rnatish usuli mavjud, ular burchakli o'rnatish, tekis sirtga o'rnatish yoki SB85 yordamida aylanma o'rnatishni o'z ichiga oladi. PMD85 ni o'rnatayotganda, detektorni to'g'ridan-to'g'ri quyosh nuri, aks ettiruvchi sirtlar va harakatlanuvchi avtomobillar kabi shovqin manbalari yaqiniga joylashtirishdan saqlaning. PMD85 ni o'rnatish uchun:

1. Detektor joylashuvini tanlang.
2. Qopqoqni ushlab turgan old qopqoq vintlarini echib oling; qopqoqni oching.
3. PCBni ushlab turgan vintni bo'shating va orqa qopqoqdan ehtiyotkorlik bilan siljiting va ko'taring.
4. 1-rasmda ko'rsatilganidek, PMD85 orqa qopqog'idan tanlangan teshiklarni burg'ilang yoki teshik oching va tegishli o'rnatish vintlari yordamida sirtga mahkamlang.

Eslatma: PMD85 ni Paradox Heavy Duty aylanma o'rnatish braketi (SB85) yordamida ham o'rnatish mumkin. Aylanma o'rnatish osonroq o'rnatish imkonini berishi mumkin. Agar aylanma o'rnatishdan foydalanilsa, namlik detektorga kirmasligini ta'minlash uchun aylanma o'rnatish orqa qopqoqqa ulangan joyni silikon yoki rezina qistirma bilan yopish tavsiya etiladi.

Detektorni o'rnatganingizdan so'ng, qurilma ichidagi PCB qopqog'ining yuqori o'ng tomonidagi sozlanishi balandlik belgilari o'rnatish balandligiga mos kelishiga ishonch hosil qiling (2-rasmga qarang). Har qanday PCB sozlashlari detektor qamrovini tekshirish uchun yurish testi bilan birga bo'lishi kerak.

Sensor yuzasiga tegmang, chunki bu detektorning noto'g'ri ishlashiga olib kelishi mumkin. Agar kerak bo'lsa, sensor yuzasini toza spirtli yumshoq mato bilan tozalang.

Vintni tortishdan oldin qurilmaning old va orqa qopqoqlari hech qanday bo'shliq bo'lmasdan (qurilma qirrasi atrofida) mahkam birlashtirilganligiga ishonch hosil qiling, aks holda ob-havoga chidamli korpus buzilishi va namlik qurilmaga kirishi mumkin.

PMD85 ni yoqish

1. Qutblanishni tekshirib, batareya ushlagichiga uchta "AA" batareyasini joylashtiring (3-rasmga qarang).
2. Batareya ushlagichini orqa qopqoqqa joylashtiring va batareya kabelini PCBdagi batareya ulagichiga mahkamlang. PMD85 ning ishga tushirish ketma-ketligi tavsifi uchun quyiga qarang.

Ishga tushirish ketma-ketligi

Batareya kabelini ulagandan so'ng, quvvatni yoqish ketma-ketligi boshlanadi. Bu vaqt ichida detektor ochiq zona yoki tamperni aniqlamaydi. Ishga tushirish ketma-ketligi quyidagicha:

1. LED to'rt marta yonadi.
2. LED RF aloqasini ko'rsatish uchun tez yonadi.
3. Agar qopqoq ochiq bo'lsa: LED trimpot sezgirlik darajasini ko'rsatish uchun yonadi - masalan, agar qurilma standart 3-darajaga o'rnatilgan bo'lsa, LED uch marta yonadi (2-rasm, G- Sezgirlik trimpotiga qarang). LED ikki daqiqa davomida sezgirlik darajasini ko'rsatishda davom etadi. Agar qopqoq yopiq bo'lsa: Ishga tushirish ketma-ketligining oxiri. Qurilma ishlashga tayyor.

Batareyalarni almashtirish

1. Batareya kabelini PCBning batareya ulagichidan uzing.
2. Batareya ushlagichini orqa qopqoqdan echib oling va eski batareyalarni olib tashlang.
3. Qurilma o'chirilganligiga ishonch hosil qilish uchun tamper kalitini bosing va qo'yib yuboring.
4. Yuqoridagi "PMD85 ni yoqish" bo'limida ko'rsatilgan amallarni bajaring.

RF signal kuchini tekshirish

Harakat detektorining signalini qabul qiluvchining qabul qilishini tekshirish uchun PMD85 ni o'rnatishni yakunlashdan oldin signal kuchini tekshiring. Sinovni o'tkazishdan oldin, detektorga quvvat berish uchun batareyalar batareya ushlagichiga joylashtirilganligiga ishonch hosil qiling. Shuningdek, harakat detektori zonaga tayinlanganligini tekshiring. Signal kuchini tekshirish va zonani dasturlash haqida ko'proq ma'lumot olish uchun tegishli xavfsizlik paneli/simsiz qabul qiluvchining Ma'lumotnoma va o'rnatish qo'llanmasiga murojaat qiling. Agar uzatish zaif bo'lsa, detektorni bir necha dyuymga siljitish qabul qilishni sezilarli darajada yaxshilashi mumkin. Agar signal hali ham zaif bo'lsa, detektorni boshqa joyga ko'chirish tavsiya etiladi.

Yurish testi

Detektorni yurish testi rejimiga o'tkazish uchun qopqoqni oching va yoping. 20°C (68°F) da, detektor eng yuqori sezgirlik sozlamasida, Single Edge Processing (bitta qirrali qayta ishlash) rejimida va APSP Normalga o'rnatilgan bo'lsa, siz 35 futgacha bo'lgan qamrov zonasida (chap va o'ng sensorni aniqlash elementlaridan iborat 2 ta nurdan iborat) har qanday harakat bilan, sekin/tez yurish yoki yugurish bilan bir nechta to'liq zonani kesib o'tolmaysiz.

Trimpot yordamida sezgirlik darajasini sozlashingiz mumkin. Beshta trimpot kuchaytirish darajasi 10% qadamlar bilan nozik kuchaytirishni ta'minlaydi. Darajani minimal 50% dan maksimal 100% gacha sozlash mumkin. Detektordan 11 m (35 fut) masofada to'liq nurning taxminiy kengligi 1,8 m (6 fut) ni tashkil qiladi.

Eslatma:

1. Yurish testini o'tkazayotganda, har doim detektorga qarab emas, balki aniqlash yo'li bo'ylab harakatlaning.
2. Quvvat yoqilgandan so'ng, detektor avtomatik ravishda uch daqiqa davomida yurish testi rejimiga kiradi.

Alive dasturi

Agar harakat detektori besh daqiqa ichida ikkita signal (LED 4 soniya davomida yonadi) uzatsa, detektor quvvatni tejash rejimiga o'tadi, bunda detektor taxminan 3 daqiqa davomida hech qanday signal uzatmaydi. Harakat detektorining Alive dasturi tufayli, qizil LED quvvatni tejash rejimida bo'lganda ham aniqlashni ko'rsatish uchun miltillashda davom etadi. Uch daqiqalik quvvatni tejash rejimi tugagandan so'ng, detektor normal ishlashga qaytadi.

Eslatma: Agar detektorning qopqog'i quvvatni tejash rejimida olib tashlansa va keyin almashtirilsa, birinchi aniqlash signalni ishga tushiradi.

Detektor sozlamalari

Qadam	DIP	Tafsilotlar
LED sozlamasi		LED qayta aloqasi 4 soniya davomida yonadi: Harakat aniqlandi Har 8 soniyada miltillaydi: Batareya quvvati pastligi (har 12 soatda tekshiriladi) Tez miltillash: Qabul qiluvchiga signal yuborish
	DIP kaliti 1	OFF = LED indikatori o'chirilgan ON = LED indikatori yoqilgan
Qirra ishlov berish rejimi*		Bitta qirrali ishlov berish minimal shovqin manbalari bo'lgan normal muhitlarda ishlatilishi kerak. Dual Edge Processing (ikki qirrali ishlov berish) har ikkala sensor elementidan muvozanatli aniqlashni talab qiladi va nur hatto yaqin masofada ham to'liq kesib o'tilishi kerak. Ushbu sozlama soxta signalni rad etishni yaxshilaydi va parda linzalari hamda barcha linza turlari uchun mos keladi. Agar detektor unga salbiy ta'sir ko'rsatishi mumkin bo'lgan shovqin manbalari yaqiniga joylashtirilgan bo'lsa, ushbu sozlamadan foydalaning.
	DIP kaliti 2	OFF = Ikki qirrali ON = Bitta qirrali
Avtomatik impuls signalini qayta ishlash darajasi*		APSP har bir aniqlangan signaldan energiyani o'lchaydi va uni xotirada saqlaydi. Signalni yaratish uchun xotira kerakli minimal darajaga yetishi kerak. APSP ni normal darajaga yoki yuqori darajaga o'rnatish mumkin. APSP normal darajaga o'rnatilganda, qurilma maksimal aniqlash masofasida bitta to'liq nurdan o'tish uchun odatiy bo'lgan energiya darajasini aniqlash uchun kalibrlangan. APSP yuqori darajaga o'rnatilganda, qurilma maksimal aniqlash masofasida ikkita to'liq nurdan o'tish uchun odatiy bo'lgan energiya darajasini aniqlash uchun kalibrlangan. APSP yuqori darajaga o'rnatilganda, detektor yuqori xavfli muhitlar (potentsial shovqin) uchun o'rnatiladi va shuning uchun soxta signalga qarshi immunitetni sezilarli darajada oshiradi.
	DIP kaliti 3	OFF = APSP - Yuqori daraja ON = APSP - Normal daraja
Trimpot sezgirligi		PMD85 sozlanishi sezgirlikka ega. 1 dan (eng past sezgirlik = 50%) 5 gacha (eng yuqori sezgirlik = 100%) sozlang; standart = 3 Sezgirlik sozlamasiga qarab, signal holati haqiqiy harakatdan keyin 0,25 soniya (eng yuqori) va 2 soniya (eng past) oralig'ida yaratilishi mumkin. Sezgirlik sozlamalarini ko'rish: LED necha marta miltillashini ko'rish uchun qopqoqni echib oling, so'ngra sozlamani mos ravishda sozlang. LED sozlamani ko'rsatish uchun ketma-ket miltillaydi. Shunday qilib, agar sezgirlik 3 ga o'rnatilgan bo'lsa, LED 3 marta miltillaydi. Soat yo'nalishi bo'yicha burang = Sezgirlikni oshirish Soat yo'nalishiga teskari burang = Sezgirlikni kamaytirish Sezgirlik trimpoti mo'rt. Haddan tashqari kuch ishlatmang. = standart sozlamalar
	Trimpot	Eslatma: DIP kaliti 4 kelajakda foydalanish uchun zaxiralangan. * Bitta nurli naqsh uchun javob, masalan, vertikal parda linzasi, maksimal masofada sekin bo'lishi mumkin, bunday hollarda qurilmani bitta qirrali va/yoki normal APSP sozlamasiga o'rnatish tavsiya etiladi.

Nur naqshlari

PMD85 seriyasi quyidagi nur naqshlariga ega:

PMD85 linzasini almashtirish

PMD85 linzasini almashtirish uchun:

1. PMD85 old qopqog'idan yuqori va pastki vintlarni echib oling; qopqoqni echib oling.
2. Ichki qopqoqdan bezelni ushlab turgan yuqori va pastki vintlarni echib oling.
3. Kichik tornavida yordamida har ikki tomondagi qulflash yorliqlarini bosing va ko'taring. Bezelni ehtiyotkorlik bilan ko'taring. Linzani tashqariga suring va yangi linza bilan almashtiring.
4. Linzaning yorliqlarini rezina qistirmaga tekislang va joyiga mahkamlang. Suv PMD85 ga oqib ketishiga imkon beradigan linza va rezina qistirma o'rtasida hech qanday bo'shliq yo'qligiga ishonch hosil qiling. Linza almashtirilgandan so'ng, bezelni qayta ulang va vintlar bilan mahkamlang.
