Paradox PMD2P - O'rnatilgan uy hayvonlariga immunitetga ega PIR harakat detektori qo'llanmasi
- 1 Tavsif
- 2 O'rnatish
- 3 Ikki tomonlama buzilish mexanizmi - devor va qopqoq
- 4 Simsiz detektorga quvvat berish
- 5 Quvvatni yoqish ketma-ketligi
- 6 Signal kuchini tekshirish
- 7 Detektor sozlamalari - tezkor ko'rinish
- 8 Detektor sozlamalari - Tafsilotlar
- 9 PCB ko'rinishi
- 10 Alive dasturi
- 11 Sinovdan o'tish
- 12 Nur namunasi
- 13 Texnik xususiyatlar
- 14 Manbalar
- 15 Qo'llanmani yuklab olish
- 16 Boshqa tillarda
Tavsif

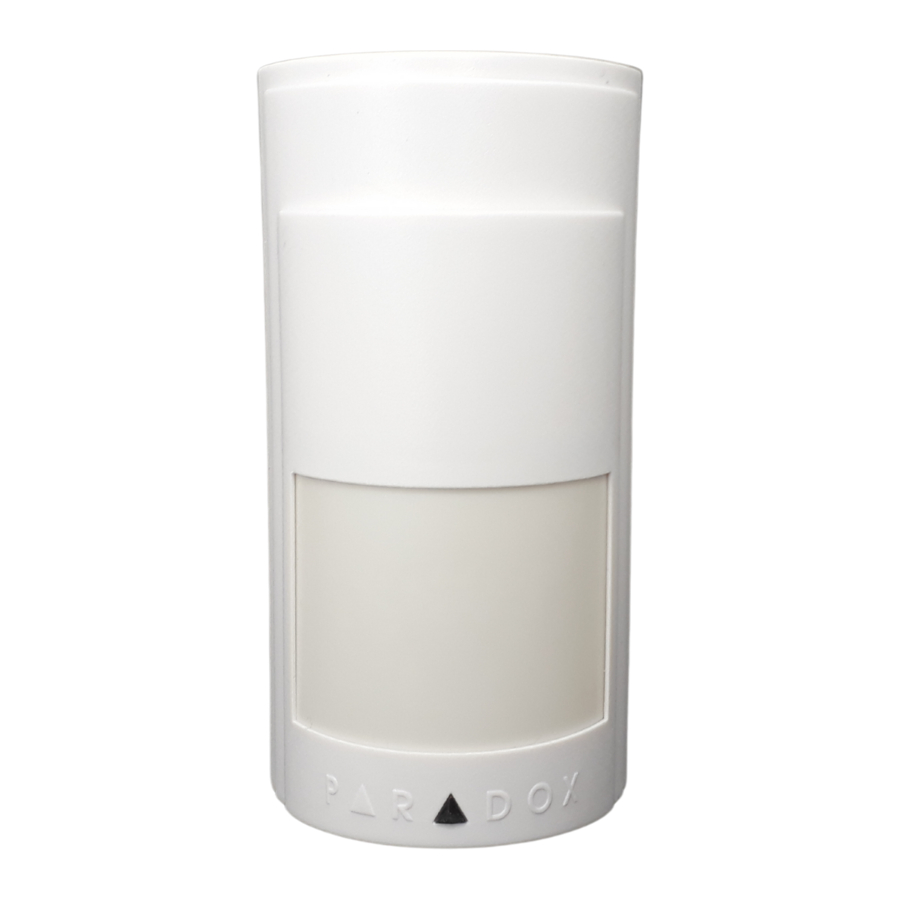

Paradox PMD2P - bu Magellan simsiz qabul qiluvchilar/transceiverlar bilan foydalanish uchun o'rnatilgan uy hayvonlariga immunitetga ega analog bitta optik PIR harakat detektoridir. PMD2P og'irligi 18 kg gacha (40 funt) bo'lgan hayvonlarga immunitetga ega va avtomatik harorat kompensatsiyasiga ega.
PMD2P batareyada ishlaydi va innovatsion uch daqiqalik energiya tejash rejimiga ega (besh daqiqalik davrda ikkita aniqlangandan so'ng). Bundan tashqari, PMD2P-dagi ALIVE dasturi batareyaning ishlash muddatiga putur etkazmagan holda, energiya tejash rejimida bo'lganda signal LED-i yonishda davom etishini ta'minlaydi.
O'rnatish
- Burchakka o'rnatish
- Tekis yuzaga o'rnatish
- Devorga o'rnatish teshigi
2,1 m (7 fut) ±10% o'rnatish balandligida PMD2P 1,2 m (3,9 fut) dan 11 m (36 fut) gacha to'liq qamrovni ta'minlaydi. Tavsiya etilgan balandlikdan pastroq o'rnatish uzoq masofali ishlashni pasaytiradi; balandroq o'rnatish yaqin masofali ishlashni pasaytiradi. Detektorni qisman yoki to'liq to'sib qo'ymang.
Sensorga tegmang, chunki bu nosozlikka olib kelishi mumkin. Sensor yuzasini toza spirtli yumshoq mato bilan tozalang. Bundan tashqari, antennani egmang, kesmang yoki o'zgartirmang yoki detektorni metall yaqiniga o'rnatmang, chunki bu uzatishga ta'sir qilishi mumkin.
Ikki tomonlama buzilish mexanizmi - devor va qopqoq
PMD2P ikki tomonlama buzilishdan himoya qilish bilan jihozlangan; agar old qopqoq olib tashlansa yoki detektor devordan olib tashlansa, signal ishlab chiqariladi. Devorni buzishdan himoya qilish funksiyasi ishlashi uchun devorni buzish teshigiga vintni kiritish kerak (o'ngdagi PCB ko'rinishiga qarang).
Simsiz detektorga quvvat berish
To'g'ri polaritni tekshirib, uchta "AAA" ishqoriy batareyani harakat detektorining batareya bo'linmasiga joylashtiring. Batareyalarni almashtirish uchun eski batareyalarni olib tashlang, so'ngra buzilish tugmachasini bosing va qo'yib yuboring va qurilmani qayta ishga tushirish uchun 60 soniya kuting. Ishga tushirish tugagandan so'ng, batareyalarni to'g'ri polaritni tekshirib joylashtiring (batareya bo'linmasi ulagichidagi to'g'ri polaritni ham tekshiring).
Batareya bo'linmasini qayta o'rnatayotganda batareyalar orqa panelga qaraganiga ishonch hosil qiling.
Quvvatni yoqish ketma-ketligi
Batareyalarni joylashtirgandan so'ng, quvvatni yoqish ketma-ketligi boshlanadi (10-20 soniya davom etadi). Bu vaqt ichida qizil LED yonadi va detektor ochiq zonani yoki buzilishni aniqlamaydi.
Signal kuchini tekshirish
To'g'ri signal qabul qilinishini tekshirish uchun qabul qiluvchining ma'lumotnoma va o'rnatish qo'llanmasida tavsiflanganidek, signal kuchini tekshiring. Sinovni o'tkazishdan oldin batareyalar o'rnatilganligiga ishonch hosil qiling. Shuningdek, harakat detektori qabul qiluvchining ma'lumotnoma va o'rnatish qo'llanmasidagi ko'rsatmalarga muvofiq zonaga tayinlanganligini tekshiring. Agar uzatish zaif bo'lsa, transmitterni bir necha dyuymga ko'chirish qabul qilishni sezilarli darajada yaxshilashi mumkin.
Detektor sozlamalari - tezkor ko'rinish
| Sezuvchanlik | |
| S2 (Slider) | Yuqori = Yuqori sezuvchanlik (standart) |
| Past = Past sezuvchanlik | |
| Tez/sekin rejim | |
| JP1 (Jumper) | O'chirilgan = Sekin rejim |
| Yoqilgan = Tez rejim (standart) | |
| LED qaytar aloqasi | |
| JP2 (Jumper) | O'chirilgan = O'chirilgan |
| Yoqilgan = Yoqilgan (standart) | |
Detektor sozlamalari - Tafsilotlar
| Sezuvchanlik - S2 (Slider) | |
| Yuqori sezuvchanlik | Yuqori sezuvchanlik rejimida siz qamrov zonasida har qanday harakat bilan bitta to'liq zonadan (ikkita nurdan - chap va o'ng sensor elementlaridan iborat) ko'proq o'tmasligingiz kerak. Ushbu sozlamani ko'pgina o'rnatishlar uchun ishlating. |
| Past sezuvchanlik | Past sezuvchanlik rejimida signalni yaratish uchun zarur bo'lgan harakat miqdori ikki baravar ko'payadi. Soxta signallar ko'proq bo'lishi mumkin bo'lgan joylarda past sezuvchanlik rejimini ishlatish tavsiya etiladi. |
| Tez/sekin rejim - JP1 (Jumper) | |
| Sekin rejim | Soxta signallar ko'proq bo'lishi mumkin bo'lgan joylarda tavsiya etiladi. |
| Tez rejim | Ko'pgina o'rnatishlar uchun tavsiya etiladi. |
| LED qaytar aloqasi - JP2 (Jumper) | |
| Signal | Harakat detektori har qanday harakatni aniqlaganda qizil LED 3 soniya davomida yonadi. |
| Batareya zaryadi kam | PMD2P har 12 soatda batareyani tekshiradi. Agar batareya kuchlanishi ma'lum darajadan pastga tushsa, qizil LED 8 soniya interval bilan yonadi va harakat detektori qabul qiluvchiga batareya zaryadi kamligi signalini yuboradi. Muammo yaratiladi va keyin markaziy monitoring stantsiyasiga uzatiladi. |
| Signal uzatish | Uzatish paytida qizil LED tez yonadi. |
PCB ko'rinishi
Alive dasturi
Harakat detektorining batareya quvvatini tejash uchun, agar harakat detektori besh daqiqalik davrda ikkita ochiq zona signalini (LED 3 soniya davomida yonadi) uzatsa, detektor taxminan uch daqiqa davomida energiya tejash rejimiga o'tadi va hech qanday signal signalini uzatmaydi. Qizil LED aniqlanishni ko'rsatish uchun miltillashda davom etadi. Agar detektorning qopqog'i olib tashlansa va keyin energiya tejash rejimida almashtirilsa, birinchi aniqlash signal signalini qo'zg'atadi.
Sinovdan o'tish
Sinovdan o'tish rejimini uch daqiqaga faollashtirish uchun detektorga quvvat bering yoki detektorning qopqog'ini oching va yoping. Sezuvchanlik yuqori (S2 = Yuqori) ga o'rnatilgan holda, 20°C da sekin/tez yurish yoki yugurish bilan bitta to'liq zonadan (chap va o'ng sensorni aniqlash elementlaridan iborat ikkita nurdan) ko'proq o'tish signalni boshlashi kerak. Sezuvchanlik past (S2= Past) ga o'rnatilgan holda, signalni yaratish uchun zarur bo'lgan harakat miqdori ikki baravar ko'payadi.
Nur namunasi
Texnik xususiyatlar
| Sensor turi | Ikki tomonlama to'rtburchak element |
| Qamrov | 88,5° - 11 m (36 fut) x 11 m (36 fut); Markaziy nurlar: 15 m (49 fut) |
| Uy hayvonlariga immunitet | 18 kg (40 funt) |
| RF chastotasi | Faqat Magellan bilan 433 yoki 868 MHz |
| Linza | 2-avlod Fresnel linzalari, LODIFF® segmentlari |
| Yurish tezligi | 0,2 m dan 3,5 m/s gacha (0,6 futdan 11,5 fut/s gacha) |
| Batareya turi va ishlash muddati | 3 x 1,5vDC "AAA" ishqoriy batareyalari; 2 yil* |
| Joriy reyting | 31uA kutish / 15mA signal |
| Transmitter diapazoni | MG6130 / MG6160 bilan 35 m (115 fut) MG5000 / MG5050 / RTX3 bilan 70 m (230 fut); odatdagi turar joy muhitida |
| Ishlash harorati va namlik | 0°C dan 50°C gacha (32°F dan 122°F gacha) / 5 dan 90% gacha maks. |
| O'lchamlar va vazn | 6,5 x 12,5 x 5,2 sm (2,5 x 4,9 x 2,0 dyuym) / 105 g (batareyalar bilan 3,7 oz) |
| RF immuniteti | EN 50130-4: 10V/m 80MHz dan 2,7GHz gacha |
| Moslik | Moslik tafsilotlari uchun paradox.com saytiga qarang |
| Sertifikatlash | EN 50131 2-darajali II sinf; Sertifikatlash organi Intertek |
| * Batareyaning ishlash muddati aniqlangan trafik (harakat) miqdoriga qarab o'zgaradi. Yuqori trafik darajalari batareyaning ishlash muddatini pasaytiradi. | |
Kafolat: Ushbu mahsulot bo'yicha to'liq kafolat ma'lumotlari uchun www.paradox.com/terms veb-saytida joylashgan Cheklangan kafolat bayonotiga murojaat qiling. Paradox mahsulotidan foydalanishingiz barcha kafolat shartlari va qoidalarini qabul qilganligingizni bildiradi.
© 2013 Paradox Ltd. Barcha huquqlar himoyalangan. Texnik xususiyatlar oldindan ogohlantirilmasdan o'zgartirilishi mumkin.
Patentlar: Quyidagi AQSh patentlaridan biri yoki bir nechtasi qo'llanilishi mumkin: 7046142, 6215399, 6111256, 6104319, 5920259, 5886632, 5721542, 5287111 va RE39406 va boshqa kutilayotgan patentlar qo'llanilishi mumkin. Kanada va xalqaro patentlar ham qo'llanilishi mumkin.
Manbalar
Qo'llanmani yuklab olish
Bu yerda siz qo'llanmaning to'liq pdf versiyasini yuklab olishingiz mumkin, u qo'shimcha xavfsizlik ko'rsatmalari, kafolat ma'lumotlari, FCC qoidalari va hokazolarni o'z ichiga olishi mumkin.
