Paradox PMD2P - Czujnik ruchu PIR z wbudowaną odpornością na zwierzęta - Instrukcja obsługi

Opis

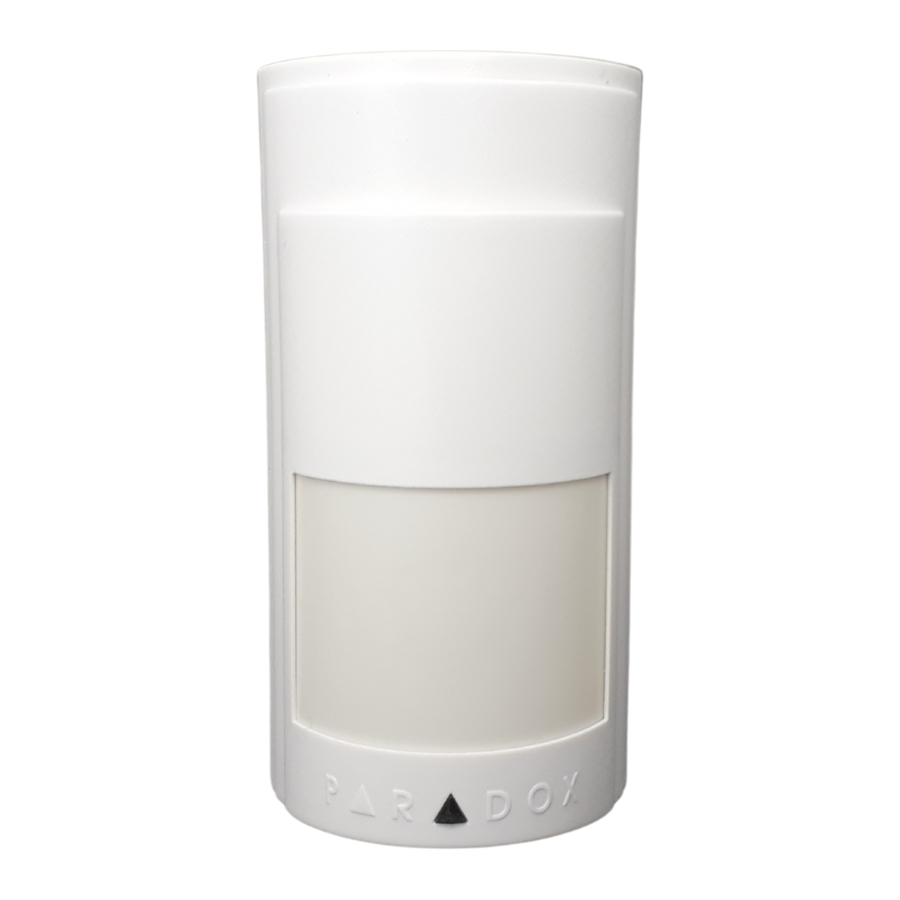

Paradox PMD2P to analogowy, jednoobiektywowy czujnik ruchu PIR z wbudowaną odpornością na zwierzęta, przeznaczony do użytku z bezprzewodowymi odbiornikami/transceiverami Magellan. PMD2P jest odporny na zwierzęta o wadze do 18 kg (40 funtów) i posiada automatyczną kompensację temperatury.

PMD2P jest zasilany bateryjnie i posiada innowacyjny trójminutowy tryb oszczędzania energii (po dwóch wykryciach w ciągu pięciu minut). Ponadto, oprogramowanie ALIVE w PMD2P zapewnia, że dioda LED alarmu nadal wyświetla się, gdy urządzenie jest w trybie oszczędzania energii, bez uszczerbku dla żywotności baterii.

Instalacja

1. Montaż narożny
2. Montaż na płaskiej powierzchni
3. Otwór sabotażowy ścienny

Przy wysokości montażu 2,1 m (7 stóp) ±10%, PMD2P zapewnia pełne pokrycie od 1,2 m (3,9 stopy) do 11 m (36 stóp). Montaż na niższej niż zalecana wysokość zmniejszy zasięg daleki; wyższy zmniejszy zasięg bliski. Nie zasłaniaj detektora, częściowo ani całkowicie.

Nie dotykaj czujnika, ponieważ może to spowodować jego nieprawidłowe działanie. Wyczyść powierzchnię czujnika miękką szmatką z czystym alkoholem. Unikaj również zginania, cięcia lub modyfikowania anteny lub montowania detektora w pobliżu metalu, ponieważ może to wpłynąć na transmisję.

Podwójny mechanizm sabotażowy - Ścienny i pokrywy

PMD2P jest wyposażony w podwójne zabezpieczenie sabotażowe; alarm jest generowany, jeśli przednia pokrywa zostanie zdjęta lub jeśli detektor zostanie zdjęty ze ściany. Aby funkcja sabotażu ściennego była funkcjonalna, należy włożyć śrubę w otwór sabotażowy ścienny (patrz Przegląd PCB po prawej).

Zasilanie detektora bezprzewodowego

Sprawdzając prawidłową polaryzację, włóż trzy baterie alkaliczne "AAA" do komory baterii czujnika ruchu. Aby wymienić baterie, wyjmij stare baterie, a następnie naciśnij i zwolnij przełącznik sabotażowy i odczekaj 60 sekund, aby ponownie zainicjować urządzenie. Po zakończeniu inicjalizacji włóż baterie, sprawdzając prawidłową polaryzację (sprawdź również prawidłową polaryzację na złączu komory baterii).

Upewnij się, że podczas ponownego instalowania komory baterii baterie są skierowane w stronę tylnej płyty.

Sekwencja włączania

Po włożeniu baterii rozpoczyna się sekwencja włączania (trwająca 10-20 sekund). W tym czasie czerwona dioda LED miga, a detektor nie wykryje otwartej strefy ani sabotażu.

Test siły sygnału

Aby sprawdzić prawidłowy odbiór sygnału, wykonaj test siły sygnału zgodnie z opisem w Instrukcji Referencyjnej i Instalacji odbiornika. Przed wykonaniem testu upewnij się, że baterie zostały zainstalowane. Sprawdź również, czy czujnik ruchu został przypisany do strefy zgodnie z instrukcjami w Instrukcji Referencyjnej i Instalacji odbiornika. Jeśli transmisja jest słaba, przeniesienie nadajnika o kilka cali może znacznie poprawić odbiór.

Ustawienia detektora - Szybki podgląd

Ustawienia detektora - Szczegóły

Przegląd PCB

Oprogramowanie Alive

Aby oszczędzać żywotność baterii czujnika ruchu, jeśli czujnik ruchu prześle dwa sygnały otwartej strefy (dioda LED świeci przez 3 s) w ciągu pięciu minut, detektor przejdzie w tryb oszczędzania energii na około trzy minuty i nie będzie przesyłał żadnych sygnałów alarmowych. Czerwona dioda LED będzie nadal migać, wskazując wykrycie. Jeśli pokrywa detektora zostanie zdjęta, a następnie ponownie założona w trybie oszczędzania energii, pierwsze wykrycie spowoduje wyzwolenie sygnału alarmowego.

Testowanie przejścia

Aby aktywować tryb testowania przejścia na trzy minuty, włącz detektor lub otwórz i zamknij pokrywę detektora. Przy czułości ustawionej na Wysoką (S2 = Wysoka), w temperaturze 20°C, przekroczenie więcej niż jednej pełnej strefy (składającej się z dwóch wiązek - lewego i prawego elementu wykrywającego) podczas powolnego/szybkiego chodzenia lub biegania powinno spowodować uruchomienie alarmu. Przy czułości ustawionej na Niską (S2 = Niska), ilość ruchu wymagana do wygenerowania alarmu jest podwojona.

Wzór wiązki

Specyfikacje

Gwarancja: Aby uzyskać pełne informacje o gwarancji na ten produkt, zapoznaj się z Ograniczonym Oświadczeniem Gwarancyjnym znajdującym się na stronie internetowej www.paradox.com/terms. Korzystanie z produktu Paradox oznacza akceptację wszystkich warunków gwarancji.

© 2013 Paradox Ltd. Wszelkie prawa zastrzeżone. Specyfikacje mogą ulec zmianie bez wcześniejszego powiadomienia.

Patenty: Mogą obowiązywać jeden lub więcej z następujących patentów amerykańskich: 7046142, 6215399, 6111256, 6104319, 5920259, 5886632, 5721542, 5287111 i RE39406 oraz inne zgłoszone patenty. Mogą również obowiązywać patenty kanadyjskie i międzynarodowe.
