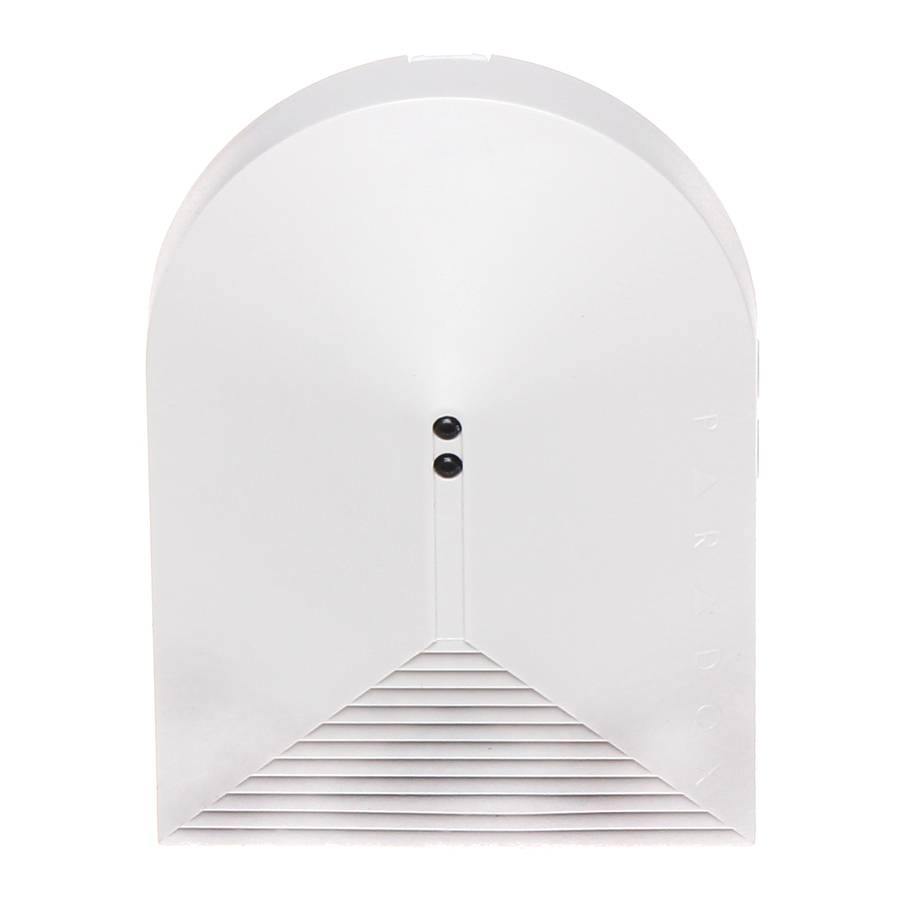

Paradox GlassTrek DG457, 457 - Instrukcja Obsługi Czujnika Bezpieczeństwa
Przegląd
GlassTrek zapewnia skuteczne pokrycie szkła płaskiego, hartowanego i laminowanego bez konieczności specjalnej regulacji czułości. GlassTrek może być używany w większości chronionych obszarów, w tym w pomieszczeniach z żaluzjami, zasłonami lub wieloma oknami, pod warunkiem przeprowadzenia dokładnych testów pokrycia za pomocą TestTrek. Pęknięcia w szybach o wymiarach 40,6 cm x 61 cm (16 cali x 24 cale) lub większych zostaną wykryte dla każdej standardowej grubości szkła płaskiego (0,3 cm x 0,6 cm lub 1/8 cala - 1/4 cala).
| DG457 | Tryb Digiplex lub Tryb Samodzielny |
| 457 | Tylko Tryb Samodzielny |
Detektor GlassTrek nie powinien być podłączony do 24-godzinnych stref ochrony. Instalacja nie jest zalecana w chronionych obszarach, które zawierają którekolwiek z poniższych: okna z zamkniętymi drewnianymi okiennicami wewnętrznymi, okna z izolowanymi, wyściełanymi lub dźwiękochłonnymi zasłonami oraz pomieszczenia z sufitami wyższymi niż 4,5 m (15 stóp). W przypadku montażu na suficie, nie należy go montować w pomieszczeniach mniejszych niż 3 m x 3 m (10 stóp x 10 stóp), w których powszechny jest głośny hałas lub w pomieszczeniach, w których występuje hałas maszyn.
Lokalizacja Instalacji
Poszukaj miejsc instalacji na suficie lub ścianach przylegających lub naprzeciwko chronionego szkła i upewnij się, że instalacja będzie respektować kąt detekcji, jak pokazano na rysunku 1. Upewnij się, że strona mikrofonu detektora ma bezpośredni i niezakłócony widok na chronione szkło oraz że detektor jest ustawiony tak, aby chronione szkło znajdowało się w optymalnym kącie detekcji. Unikaj bliskości głośnych obiektów, takich jak dzwonki, wentylatory, sprężarki i głośne maszyny.
Rysunek 1: Kąt Detekcji
Instalacja GlassTrek (patrz rysunek 3)
Rysunek 3: Widok Rozstrzelony
- Zdejmij pokrywę, naciskając bolec otwierający (A) z boku detektora.
- Wyjmij płytkę PCB i poprowadź przewody przez jeden z otworów z boku (C) lub z tyłu (D) obudowy.
- Zamontuj detektor w jego lokalizacji, wkręcając śruby w otwory na śruby (B).
- Podłącz zaciski PCB (patrz rysunek 2).
Rysunek 2: Połączenia
![Połączenia]( "Paradox - GlassTrek DG457 - Połączenia")
- Wymień płytkę PCB i zamknij pokrywę.
- Przetestuj GlassTrek (patrz "Tryb Testowy" w "Narzędzia").
Włączanie Zasilania
Po początkowej sekwencji włączania zasilania, jednostka GlassTrek pozostaje w trybie testowym przez około 1 minutę.
Tryb Wyświetlania
Czerwona Dioda LED:
- Przerywane miganie następuje po rozpoznaniu sygnałów ataku o wysokim poziomie. (Można to przetestować, klaszcząc lub stukając blisko detektora.)
- 5-sekundowe oświetlenie, jeśli zostanie wykryte stłuczenie szkła, gdy zatrzask pamięci alarmu jest "wyłączony" (J1 ON).
- Ciągłe oświetlenie po wykryciu stłuczenia szkła, gdy zatrzask pamięci alarmu jest "włączony" (J1 OFF).
- 3-minutowe ciągłe miganie wskazuje, że urządzenie jest w "trybie testowym" (test mode).
Zielona Dioda LED:
Będzie migać przerywanie, gdy analiza widma jest w toku, wskazując, że analiza ataku została pomyślnie potwierdzona, a część widma częstotliwości jest ważna.
Ustawienia Detektora
| Krok | Szczegóły | |
| 1 Tryb Operacyjny | Zworka | J3 ON = Tryb Combus; przejdź do kroku 2 J3 OFF = Tryb Przekaźnika; przejdź do kroku 3 (domyślnie) |
| 2† | Wejdź w tryb programowania detektora. Naciśnij i przytrzymaj [0] + [ KOD INSTALATORA ] + [4003] (EVO) + S.N. (znajdujący się na PCB) | |
| 3 Ustawienie Czułości | Regularna czułość Jeśli w otoczeniu znajdują się materiały tłumiące, takie jak zasłony, dywany, meble. Zainstaluj w odległości od 1,2 m do 9 m (4 stóp do 30 stóp) od chronionego szkła. Niska czułość Jeśli otoczenie wytwarza echa, tak jak wtedy, gdy ściany i sufity są betonowe lub metalowe. Zainstaluj w odległości od 1,2 m do 4,5 m (4 stóp do 15 stóp) od chronionego szkła. | |
| Sekcja [001]†: | [1] OFF = Regularna Czułość (domyślnie) [1] ON = Niska Czułość | |
| Zworka | J2 OFF = Regularna Czułość (domyślnie) J2 ON = Niska Czułość | |
| 4 Pamięć Alarmu | Gdy wystąpi alarm, przekaźnik alarmowy pozostaje zatrzaśnięty przez 5 sekund. Funkcja pamięci alarmu może również zatrzasnąć czerwoną diodę LED po wykryciu. Pamięć alarmu wyłączona: Czerwona dioda LED świeci przez 5 sekund. Pamięć alarmu włączona: Czerwona dioda LED pozostaje włączona (zatrzaśnięta), dopóki nie ustawisz zworki J1 na on i nie usuniesz jej ponownie, lub nie wyłączysz Pamięci Alarmu w sekcji [001], lub nie odłączysz i nie przywrócisz zasilania detektora. | |
| Sekcja [001]†: | [3] OFF = Pamięć alarmu wyłączona (domyślnie) [3] ON = Pamięć alarmu włączona | |
| Zworka | J1 OFF = Pamięć alarmu włączona J1 ON = Pamięć alarmu wyłączona (domyślnie) | |
| 5 Rozpoznawanie Sabotażu | Wybierz ustawienia rozpoznawania sabotażu | |
| Sekcja [001]†: | [5] OFF = Rozpoznawanie sabotażu wyłączone (domyślnie) [5] ON = Rozpoznawanie sabotażu włączone | |
† = tylko DG457
Narzędzia
| Tryb Testowy | Aby przetestować detektor GlassTrek, musisz wejść w tryb testowy i użyć jednostki TestTrek (459). |
Czerwona + Zielona Dioda LED = Test OK Tylko Zielona Dioda LED = Test Nieudany | |
| Woltomierz† | Używany do rozwiązywania problemów, woltomierz wskazuje napięcie wejściowe GlassTrek. |
| Wejdź do sekcji [900]. 3-cyfrowa liczba, która pojawia się na ekranie, reprezentuje napięcie wejściowe x 10 (np. [133] = 13,3 V). |
† = tylko DG457
Specyfikacje Techniczne
| Napięcie | 9 - 16Vdc |
| Prąd | DG457 (35mA) 457(25mA) |
| Pokrycie | Wysokie: 9 m (30 stóp) / Niskie: 4,5 m (15 stóp) |
| Rozmiar | 9 cm (3,5 cala) x 6,6 cm (2,6 cala) x 2,5 cm (1 cal) |
| Waga | 100 g (4 uncje) |
| Wyjście alarmowe | 150mA, 28VDC, Form A (N.C.) / przez combus |
| Wyjście antysabotażowe | 150mA, 28VDC, Form A (N.C.) / przez combus |
| Temperatura pracy | -20°C do 50°C (4°F do 122°F) |
| Przetwarzanie |
|
| Typ mikroprocesora | 12/8-bitowy |
| Kompatybilność | Wszystkie serie Digiplex (DGP/DGPNE) i wszystkie centrale serii EVO. |
| Narzędzie testowe | TestTrek (DG459) |
| Certyfikacja (np. CE, UL) | Aby uzyskać aktualne informacje, odwiedź stronę www.paradox.com |
Gwarancja
Aby uzyskać pełne informacje na temat gwarancji na ten produkt, zapoznaj się z Ograniczonym Oświadczeniem Gwarancyjnym znajdującym się na stronie internetowej www.paradox.com/terms. Korzystanie z produktu Paradox oznacza akceptację wszystkich warunków gwarancji.
© 2007 Paradox Security Systems Ltd. Wszelkie prawa zastrzeżone. Specyfikacje mogą ulec zmianie bez wcześniejszego powiadomienia. Mogą obowiązywać jeden lub więcej z następujących patentów amerykańskich: 7046142, 6215399, 6111256, 6104319, 5920259, 5886632, 5721542, 5287111, 5119069, 5077549 i RE39406 oraz inne oczekujące patenty. Mogą również obowiązywać patenty kanadyjskie i międzynarodowe.
GlassTrek, Digiplex, Digiplex EVO, Magellan i Spectra SP są znakami towarowymi lub zarejestrowanymi znakami towarowymi firmy Paradox Security Systems Ltd. lub jej podmiotów stowarzyszonych w Kanadzie, Stanach Zjednoczonych i/lub innych krajach.
Wydrukowano w Kanadzie 7/2007 paradox.com 457-EI00
