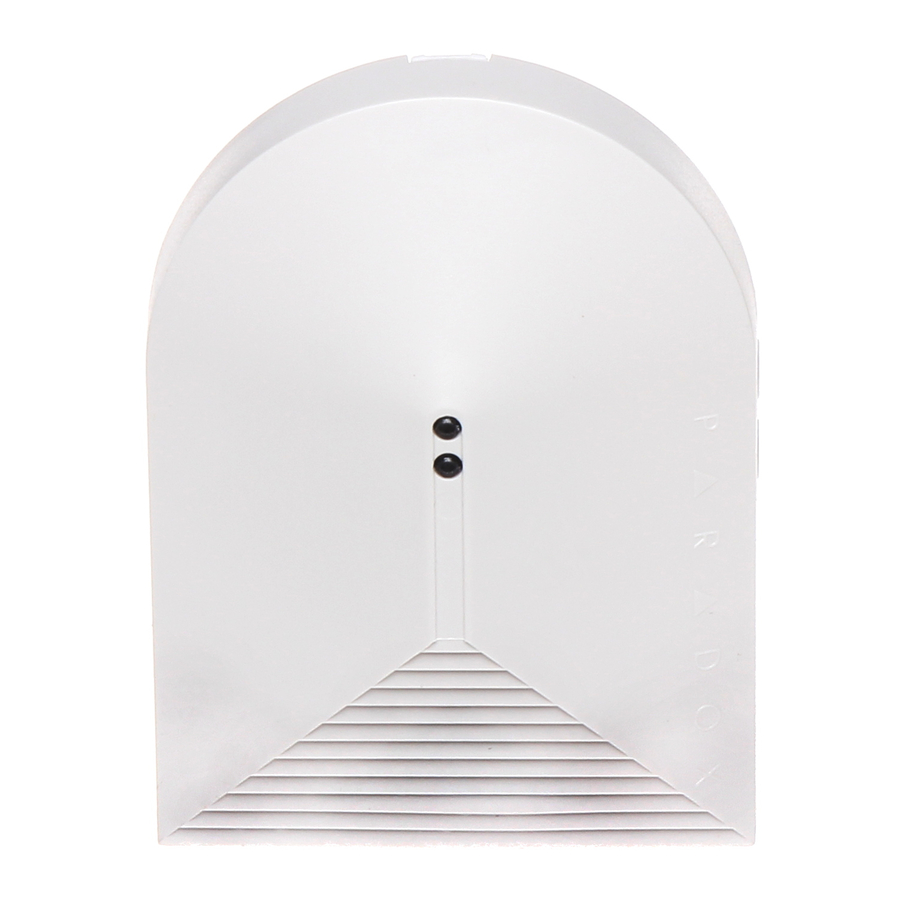

Paradox GlassTrek DG457, 457 - Apsaugos jutiklio vadovas

Turinys

1 Apžvalga
2 Įrengimo vieta
3 GlassTrek įrengimas (žr. 3 paveikslą)
4 Įjungimas
5 Ekrano režimas
6 Detektoriaus nustatymai
7 Pagalbinės priemonės
8 Techninės specifikacijos
9 Garantija
10 Nuorodos
11 Atsisiųsti instrukciją
12 Kitomis kalbomis

Apžvalga

GlassTrek užtikrina efektyvų plokštinio, grūdinto ir laminuoto stiklo aptikimą, nereikalaujant specialių jautrumo reguliavimų. GlassTrek gali būti naudojamas daugelyje saugomų zonų, įskaitant kambarius su žaliuzėmis, užuolaidomis ar keliais langais, jei atliekami kruopštūs aprėpties testai naudojant TestTrek. 40,6 cm x 61 cm (16 colių x 24 colių) ar didesnių stiklo lakštų dūžiai bus aptikti, nepriklausomai nuo standartinio plokštės storio (0,3 cm x 0,6 cm arba 1/8 colio - 1/4 colio).

DG457	Digiplex režimas arba autonominis režimas
457	Tik autonominis režimas

warning GlassTrek detektorius neturėtų būti jungiamas prie 24 valandų apsaugos zonų. Nerekomenduojama įrengti saugomose zonose, kuriose yra bet kuris iš šių dalykų: langai su uždaromis medinėmis vidaus langinėmis, langai su izoliuotomis, pamušaluotomis arba garsą slopinančiomis užuolaidomis ir kambariai, kurių lubos aukštesnės nei 4,5 m (15 pėdų). Montuojant ant lubų, jo negalima montuoti kambariuose, kurie yra mažesni nei 3 m x 3 m (10 pėdų x 10 pėdų), kur dažnas stiprus triukšmas, arba kambariuose, kuriuose yra mašinų triukšmas.

Įrengimo vieta

Ieškokite įrengimo vietų ant lubų arba sienų, esančių greta arba priešais saugomą stiklą, ir įsitikinkite, kad įrengimas atitiks aptikimo kampą, kaip parodyta 1 paveiksle. Įsitikinkite, kad detektoriaus mikrofono pusė turi tiesioginį ir neužstojamą vaizdą į saugomą stiklą ir kad detektorius yra pastatytas taip, kad saugomas stiklas būtų optimaliame aptikimo kampe. Venkite artumo prie triukšmingų objektų, tokių kaip varpai, ventiliatoriai, kompresoriai ir triukšmingos mašinos.

1 paveikslas: Aptikimo kampas

GlassTrek įrengimas (žr. 3 paveikslą)

3 paveikslas: Išardytas vaizdas

Nuimkite dangtelį paspausdami atidarymo kaištį (A) detektoriaus šone.
Nuimkite PCB ir prakiškite laidus per vieną iš angų korpuso šone (C) arba gale (D).
Sumontuokite detektorių jo vietoje įsukdami varžtus į varžtų skyles (B).
Prijunkite PCB gnybtus (žr. 2 paveikslą).
2 paveikslas: Jungtys
Uždėkite PCB ir uždarykite dangtelį.
Patikrinkite GlassTrek (žr. "Testavimo režimas" skiltyje "Pagalbinės priemonės").

Įjungimas

Po pradinės įjungimo sekos GlassTrek įrenginys lieka testavimo režime maždaug 1 minutę.

Ekrano režimas

Raudonas šviesos diodas (LED):

Protarpinis mirksėjimas vyksta atpažinus aukšto lygio atakos signalus. (Galima patikrinti plojant arba beldžiant šalia detektoriaus.)
5 sekundžių apšvietimas, jei aptinkamas stiklo dūžis, kai pavojaus atminties fiksatorius yra "išjungtas" (J1 ĮJUNGTAS).
Nuolatinis apšvietimas aptikus stiklo dūžį, kai pavojaus atminties fiksatorius yra "įjungtas" (J1 IŠJUNGTAS).
3 minučių nuolatinis mirksėjimas rodo, kad įrenginys yra "testavimo" režime.

Žalias šviesos diodas (LED):

Mirksės protarpiais, kai vyksta spektro analizė, rodydamas, kad atakos analizė buvo sėkmingai patvirtinta ir dalis dažnių spektro yra tinkama.

Detektoriaus nustatymai

Žingsnis	Išsami informacija
1 Veikimo režimas	Trumpiklis	J3 ĮJUNGTAS = Combus režimas; pereikite prie 2 žingsnio J3 IŠJUNGTAS = Relės režimas; pereikite prie 3 žingsnio (numatytasis)
2†	Įjunkite detektoriaus programavimo režimą. Paspauskite ir palaikykite [0] + [ MONTUOTOJO KODAS ] + [4003] (EVO) + S.N. (esantį ant PCB)
3 Jautrumo nustatymas	Įprastas jautrumas Jei aplinkoje yra slopinančių medžiagų, tokių kaip užuolaidos, kilimai, baldai. Įrenkite 1,2 m - 9 m (4 pėdų - 30 pėdų) atstumu nuo saugomo stiklo. Mažas jautrumas Jei aplinka sukuria aidus, kaip tada, kai sienos ir lubos yra betoninės arba metalinės. Įrenkite 1,2 m - 4,5 m (4 pėdų - 15 pėdų) atstumu nuo saugomo stiklo.
	Sekcija [001]†:	[1] IŠJUNGTAS = Įprastas jautrumas (numatytasis) [1] ĮJUNGTAS = Mažas jautrumas
	Trumpiklis	J2 IŠJUNGTAS = Įprastas jautrumas (numatytasis) J2 ĮJUNGTAS = Mažas jautrumas
4 Pavojaus atmintis	Įvykus pavojaus signalui, pavojaus relė lieka užfiksuota 5 sekundes. Pavojaus atminties funkcija taip pat gali užfiksuoti raudoną šviesos diodą (LED) aptikus. Pavojaus atmintis išjungta: Raudonas šviesos diodas (LED) šviečia 5 sekundes. Pavojaus atmintis įjungta: Raudonas šviesos diodas (LED) lieka įjungtas (užfiksuotas), kol vėl įjungsite trumpiklį J1 ir jį išimsite, arba išjungsite pavojaus atmintį [001] skyriuje, arba atjungsite ir vėl prijungsite maitinimą prie detektoriaus.
	Sekcija [001]†:	[3] IŠJUNGTAS = Pavojaus atmintis išjungta (numatytasis) [3] ĮJUNGTAS = Pavojaus atmintis įjungta
	Trumpiklis	J1 IŠJUNGTAS = Pavojaus atmintis įjungta J1 ĮJUNGTAS = Pavojaus atmintis išjungta (numatytasis)
5 Apsaugos nuo sabotažo atpažinimas	Pasirinkite apsaugos nuo sabotažo atpažinimo nustatymus
	Sekcija [001]†:	[5] IŠJUNGTAS = Apsaugos nuo sabotažo atpažinimas išjungtas (numatytasis) [5] ĮJUNGTAS = Apsaugos nuo sabotažo atpažinimas įjungtas

† = Tik DG457

Pagalbinės priemonės

Testavimo režimas	Norėdami patikrinti GlassTrek detektorių, turite įjungti testavimo režimą ir naudoti TestTrek įrenginį (459).
	Kai TestTrek įrenginys (V2.0 arba naujesnis) yra 2,5 m (8 pėdų) atstumu nuo GlassTrek, laikykite nuspaudę testavimo mygtuką. Sukuriamas pypsėjimo serija, kuri signalizuoja GlassTrek įjungti testavimo režimą. Taip pat galite įvesti 123 [002] skyriuje arba išimti ir vėl įdėti trumpiklį J1. Raudoni ir žali šviesos diodai (LED) šviečia 5 sekundes, po to protarpiais mirksi raudonas šviesos diodas (LED), rodydamas, kad jis yra testavimo režime. GlassTrek išeis iš testavimo režimo maždaug po 3 minučių. Padėkite TestTrek įrenginį šalia saugomo lango ir paspauskite raudoną "push" (stumti) mygtuką ant TestTrek įrenginio. Sukuriamas pypsėjimas. Raudonas + žalias šviesos diodas (LED) = Testas OK (gerai) GlassTrek aptiko signalą ir sugeneravo pavojaus signalą. Tik žalias šviesos diodas (LED) = Testas nepavyko Atlikite kitą testą atsargiai smūgiuodami į saugomą paviršių paminkštintu įrankiu. Jei abu šviesos diodai (LED) vis dar nešviečia, padidinkite GlassTrek detektoriaus jautrumą arba pakeiskite GlassTrek detektoriaus padėtį, arba kambarys gali būti per didelis, kad palaikytų GlassTrek detektorių.
Įtampos matuoklis†	Naudojamas trikčių šalinimui, įtampos matuoklis rodo GlassTrek įvesties įtampą.
	Įveskite [900] skyrių. 3 skaitmenų skaičius, kuris pasirodo ekrane, rodo įvesties įtampą x 10 (pvz., [133] = 13,3 V).

† = Tik DG457

Techninės specifikacijos

Įtampa	9 - 16Vdc
Srovė	DG457 (35mA) 457(25mA)
Aprėptis	Aukštas: 9m (30ft) / Žemas: 4,5m (15ft)
Dydis	9cm (3.5in) x 6.6cm (2.6in) x 2.5cm (1in)
Svoris	100g (4oz)
Pavojaus išvestis	150mA, 28VDC, A forma (N.C.) / per combus
Apsaugos nuo sabotažo išvestis	150mA, 28VDC, A forma (N.C.) / per combus
Darbinė temperatūra	-20°C to 50°C (4°F to 122°F)
Apdorojimas	Atakos kilimo laikas Atakos garso slėgio lygis 7 juostų garso spektro analizė Apgaubo trukmė Infra-garsas
Mikroprocesoriaus tipas	12/8-bitų
Suderinamumas	Visos Digiplex serijos (DGP/DGPNE) ir visos EVO serijos valdymo panelės.
Testavimo įrankis	TestTrek (DG459)
Sertifikavimas (t. y. CE, UL)	Norėdami gauti atnaujintą informaciją, apsilankykite www.paradox.com

Garantija

Norėdami gauti išsamią informaciją apie šio produkto garantiją, žr. Ribotos garantijos pareiškimą, esantį svetainėje www.paradox.com/terms. Jūsų Paradox produkto naudojimas reiškia, kad sutinkate su visomis garantijos sąlygomis.

© 2007 Paradox Security Systems Ltd. Visos teisės saugomos. Specifikacijos gali keistis be išankstinio įspėjimo. Gali būti taikomi vienas ar daugiau iš šių JAV patentų: 7046142, 6215399, 6111256, 6104319, 5920259, 5886632, 5721542, 5287111, 5119069, 5077549 ir RE39406 ir kiti laukiantys patentai. Taip pat gali būti taikomi Kanados ir tarptautiniai patentai.

GlassTrek, Digiplex, Digiplex EVO, Magellan ir Spectra SP yra Paradox Security Systems Ltd. arba jos filialų prekių ženklai arba registruoti prekių ženklai Kanadoje, Jungtinėse Amerikos Valstijose ir (arba) kitose šalyse.

Išspausdinta Kanadoje 7/2007 paradox.com 457-EI00
