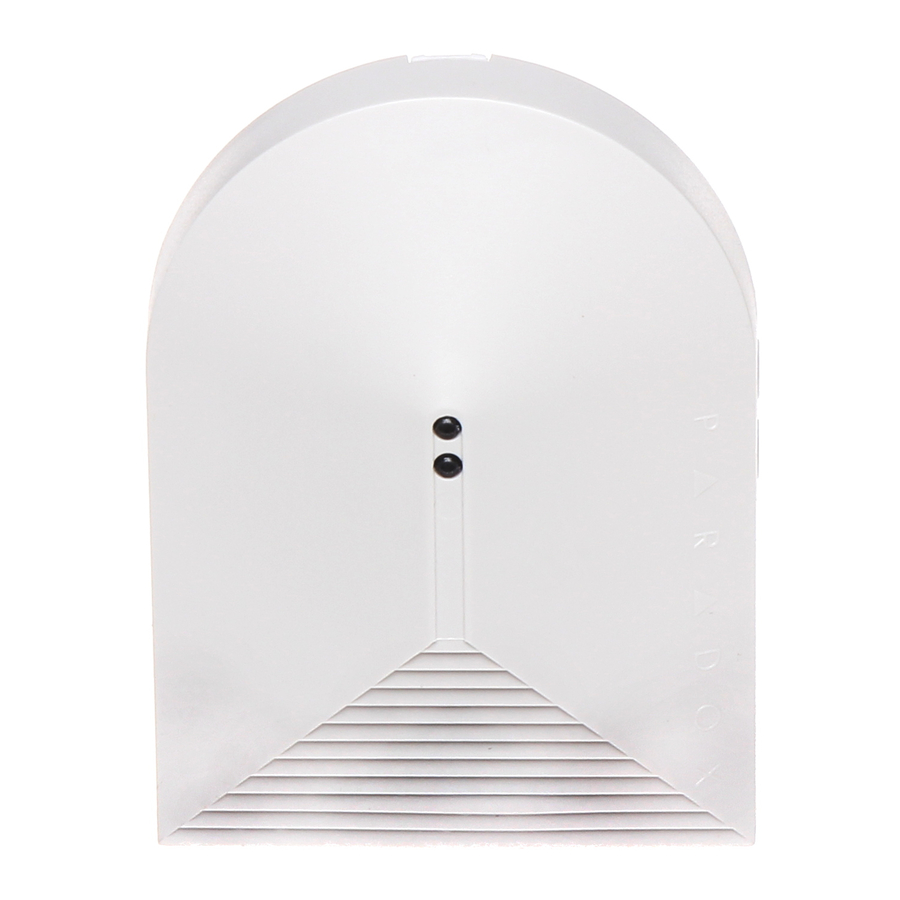

Paradox GlassTrek DG457, 457 - Handbuch zum Sicherheitssensor
Übersicht
GlassTrek bietet eine effektive Abdeckung von Floatglas, gehärtetem Glas und Verbundglas ohne die Notwendigkeit spezieller Empfindlichkeitseinstellungen. GlassTrek kann in den meisten geschützten Bereichen eingesetzt werden, einschließlich Räumen mit Jalousien, Vorhängen oder mehreren Fenstern, solange sorgfältige Abdeckungstests mit TestTrek durchgeführt werden. Glasbruch in Scheiben von 40,6 cm x 61 cm (16 Zoll x 24 Zoll) oder größer wird für jede Standarddicke von Floatglas (0,3 cm x 0,6 cm oder 1/8 Zoll - 1/4 Zoll) erkannt.
| DG457 | Digiplex-Modus oder Stand-Alone-Modus |
| 457 | Nur Stand-Alone-Modus |
Der GlassTrek-Detektor sollte nicht an 24-Stunden-Schutzzonen angeschlossen werden. Die Installation wird in geschützten Bereichen, die eines der folgenden Merkmale aufweisen, nicht empfohlen: Fenster mit geschlossenen hölzernen Innenjalousien, Fenster mit isolierten, gefütterten oder schallschluckenden Vorhängen und Räume mit Deckenhöhen über 4,5 m (15 ft). Bei Deckenmontage sollte er nicht in Räumen kleiner als 3 m x 3 m (10 ft x 10 ft) montiert werden, in denen lauter Lärm üblich ist, oder in Räumen, in denen Maschinengeräusche vorhanden sind.
Installationsort
Suchen Sie Installationsorte an der Decke oder an Wänden, die an das geschützte Glas angrenzen oder ihm gegenüberliegen, und stellen Sie sicher, dass die Installation den Erfassungswinkel gemäß Abbildung 1 berücksichtigt. Stellen Sie sicher, dass die Mikrofonseite des Detektors eine direkte und freie Sicht auf das geschützte Glas hat und dass der Detektor so positioniert ist, dass das geschützte Glas innerhalb des optimalen Erfassungswinkels liegt. Vermeiden Sie die Nähe zu lauten Objekten wie Glocken, Ventilatoren, Kompressoren und lauten Maschinen.
Abbildung 1: Erfassungswinkel
Installation von GlassTrek (siehe Abbildung 3)
Abbildung 3: Explosionszeichnung
- Entfernen Sie die Abdeckung, indem Sie den Öffnungsstift (A) an der Seite des Detektors drücken.
- Entfernen Sie die Platine (PCB) und führen Sie die Kabel durch eine der Öffnungen an der Seite (C) oder Rückseite (D) des Gehäuses.
- Montieren Sie den Detektor an seinem vorgesehenen Ort, indem Sie Schrauben in die Schraubenlöcher (B) bohren.
- Verbinden Sie die PCB-Anschlüsse (siehe Abbildung 2).
Abbildung 2: Anschlüsse
![Anschlüsse]( "Paradox - GlassTrek DG457 - Anschlüsse")
- Setzen Sie die Platine (PCB) wieder ein und schließen Sie die Abdeckung.
- Testen Sie den GlassTrek (siehe "Test Mode" (Testmodus) unter "Utilities" (Dienstprogramme)).
Inbetriebnahme
Nach der ersten Einschaltsequenz bleibt das GlassTrek-Gerät für ca. 1 Minute im Testmodus.
Anzeigemodus
Rote LED:
- Intermittierendes Blinken erfolgt bei Erkennung von hochrangigen Angriffssignalen. (Kann durch Klatschen oder Klopfen in der Nähe des Detektors getestet werden.)
- 5-sekündiges Leuchten, wenn ein Glasbruch erkannt wird, wenn die Alarmspeicher-Verriegelung "off" (Aus) ist (J1 ON).
- Dauerleuchten bei Erkennung eines Glasbruchs, wenn die Alarmspeicher-Verriegelung "on" (Ein) ist (J1 OFF).
- 3-minütiges Dauerblinken zeigt an, dass das Gerät im "test" (Test-) Modus ist.
Grüne LED:
Blinkt intermittierend, wenn eine Spektralanalyse im Gange ist, was anzeigt, dass die Angriffsanalyse erfolgreich bestätigt wurde und ein Teil des Frequenzspektrums gültig ist.
Detektoreinstellungen
| Schritt | Details | |
| 1 Betriebsmodus | Jumper | J3 ON = Combus-Modus; gehe zu Schritt 2 J3 OFF = Relais-Modus; gehe zu Schritt 3 (Standard) |
| 2† | Detektor-Programmiermodus aufrufen. Drücken und halten Sie [0] + [ INSTALLER CODE ] + [4003] (EVO) + S.N. (auf der Platine (PCB) zu finden) | |
| 3 Empfindlichkeitseinstellung | Reguläre Empfindlichkeit Wenn die Umgebung dämpfende Materialien wie Vorhänge, Teppiche, Möbel aufweist. Installation in einem Abstand von 1,2 m bis 9 m (4 ft bis 30 ft) zum geschützten Glas. Niedrige Empfindlichkeit Wenn die Umgebung Echos erzeugt, z. B. wenn Wände und Decken aus Beton oder Metall bestehen. Installation in einem Abstand von 1,2 m bis 4,5 m (4 ft bis 15 ft) zum geschützten Glas. | |
| Abschnitt [001]†: | [1] OFF = Reguläre Empfindlichkeit (Standard) [1] ON = Niedrige Empfindlichkeit | |
| Jumper | J2 OFF = Reguläre Empfindlichkeit (Standard) J2 ON = Niedrige Empfindlichkeit | |
| 4 Alarmspeicher | Wenn ein Alarm auftritt, bleibt das Alarmrelais für 5 Sekunden verriegelt. Die Alarmspeicherfunktion kann auch die rote LED bei Erkennung verriegeln. Alarmspeicher deaktiviert: Die rote LED leuchtet 5 Sekunden lang. Alarmspeicher aktiviert: Die rote LED bleibt an (verriegelt), bis Sie den Jumper J1 setzen und wieder entfernen, oder Sie den Alarmspeicher in Abschnitt [001] deaktivieren, oder Sie die Stromversorgung des Detektors trennen und wiederherstellen. | |
| Abschnitt [001]†: | [3] OFF = Alarmspeicher deaktiviert (Standard) [3] ON = Alarmspeicher aktiviert | |
| Jumper | J1 OFF = Alarmspeicher aktiviert J1 ON = Alarmspeicher deaktiviert (Standard) | |
| 5 Sabotageerkennung | Wählen Sie die Einstellungen für die Sabotageerkennung | |
| Abschnitt [001]†: | [5] OFF = Sabotageerkennung deaktiviert (Standard) [5] ON =Sabotageerkennung aktiviert | |
† = Nur DG457
Dienstprogramme
| Testmodus | Um den GlassTrek-Detektor zu testen, müssen Sie in den Testmodus wechseln und ein TestTrek-Gerät (459) verwenden. |
Rote + Grüne LED = Test OK Nur grüne LED = Test fehlgeschlagen | |
| Spannungsmesser† | Wird zur Fehlerbehebung verwendet, zeigt der Spannungsmesser die Eingangsspannung des GlassTrek an. |
| Geben Sie Abschnitt [900] ein. Die auf dem Bildschirm angezeigte 3-stellige Zahl stellt die Eingangsspannung multipliziert mit 10 dar (z.B. [133] = 13,3 V). |
† = Nur DG457
Technische Daten
| Spannung | 9 - 16Vdc |
| Strom | DG457 (35mA) 457(25mA) |
| Erfassungsbereich | Hoch: 9m (30ft) / Niedrig: 4,5m (15ft) |
| Größe | 9cm (3.5in) x 6.6cm (2.6in) x 2.5cm (1in) |
| Gewicht | 100g (4oz) |
| Alarmausgang | 150mA, 28VDC, Form A (N.C.) / via Combus |
| Sabotageausgang | 150mA, 28VDC, Form A (N.C.) / via Combus |
| Betriebstemp. | -20°C bis 50°C (4°F bis 122°F) |
| Verarbeitung |
|
| Mikroprozessortyp | 12/8-Bit |
| Kompatibilität | Alle Digiplex-Serien (DGP/DGPNE) und alle EVO-Serien-Zentralen. |
| Testwerkzeug | TestTrek (DG459) |
| Zertifizierung (z.B. CE, UL) | Aktuelle Informationen finden Sie unter www.paradox.com |
Garantie
Vollständige Garantieinformationen zu diesem Produkt finden Sie in der Erklärung zur eingeschränkten Garantie auf der Website www.paradox.com/terms. Ihre Nutzung des Paradox-Produkts bedeutet Ihre Annahme aller Garantiebedingungen.
© 2007 Paradox Security Systems Ltd. Alle Rechte vorbehalten. Spezifikationen können ohne vorherige Ankündigung geändert werden. Eines oder mehrere der folgenden US-Patente können zutreffen: 7046142, 6215399, 6111256, 6104319, 5920259, 5886632, 5721542, 5287111, 5119069, 5077549 und RE39406 und andere anhängige Patente können zutreffen. Kanadische und internationale Patente können ebenfalls zutreffen.
GlassTrek, Digiplex, Digiplex EVO, Magellan und Spectra SP sind Marken oder eingetragene Marken von Paradox Security Systems Ltd. oder deren Tochtergesellschaften in Kanada, den Vereinigten Staaten und/oder anderen Ländern
Gedruckt in Kanada 7/2007 paradox.com 457-EI00
