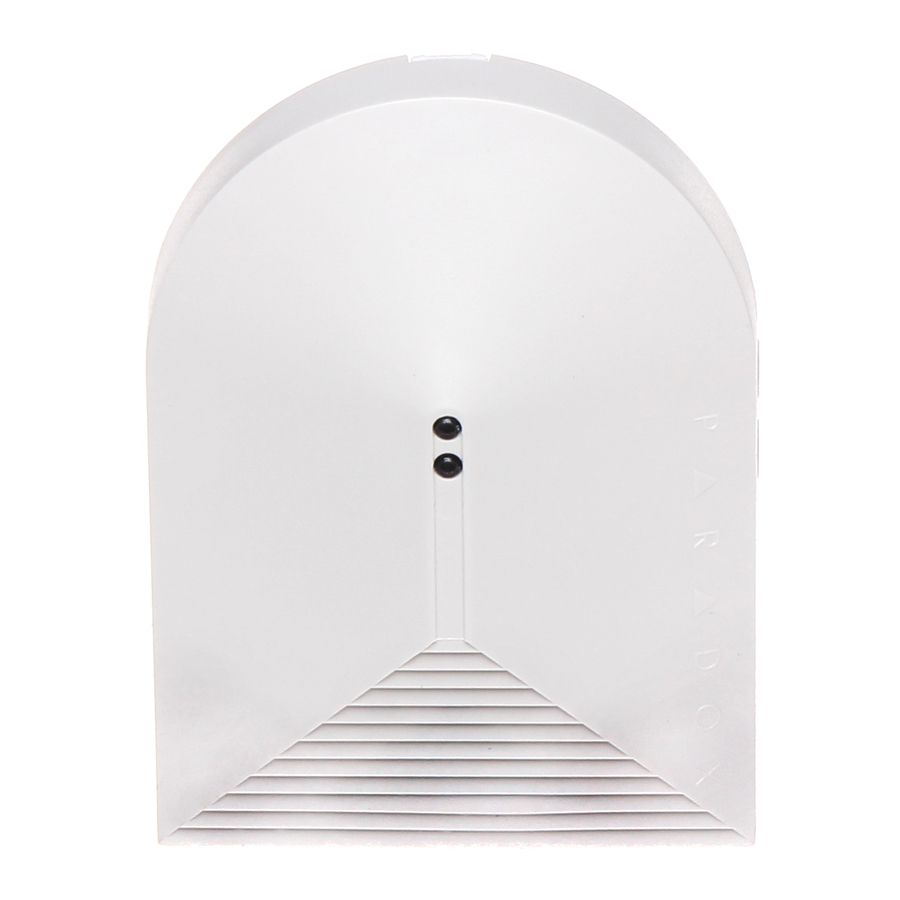

Paradox GlassTrek DG457, 457 - Priručnik za sigurnosni senzor

Pregled

GlassTrek pruža učinkovitu pokrivenost pločastog, kaljenog i laminiranog stakla bez potrebe za posebnim podešavanjem osjetljivosti. GlassTrek se može koristiti u većini zaštićenih područja, uključujući sobe s roletama, zavjesama ili više prozora, sve dok se pažljivo provode testovi pokrivenosti pomoću TestTrek-a. Razbijanje stakla u oknima veličine 40,6 cm x 61 cm (16 in x 24 in) ili većim bit će detektirano, za svaku standardnu debljinu ploče (0,3 cm x 0,6 cm ili 1/8 in-1/4 in).

Detektor GlassTrek ne smije se spajati na 24-satne zaštitne zone. Instalacija se ne preporučuje u zaštićenim područjima koja sadrže bilo što od sljedećeg: prozore sa zatvorenim drvenim unutarnjim griljama, prozore s izoliranim, podstavljenim ili zvučno izoliranim zavjesama i prostorije sa stropovima višim od 4,5 m (15 ft). Ako se montira na strop, ne smije se montirati u prostorijama manjim od 3 m x 3 m (10 ft x 10 ft) gdje je uobičajena jaka buka ili u prostorijama gdje je prisutna buka strojeva.

Mjesto ugradnje

Potražite mjesta ugradnje na stropu ili zidovima uz ili nasuprot zaštićenom staklu i osigurajte da će instalacija poštivati kut detekcije kao što je prikazano na slici 1. Provjerite ima li strana detektora s mikrofonom izravan i nesmetan pogled na zaštićeno staklo i da je detektor postavljen tako da se zaštićeno staklo nalazi unutar optimalnog kuta detekcije. Izbjegavajte blizinu bučnih predmeta kao što su zvona, ventilatori, kompresori i glasni strojevi.

Slika 1: Kut detekcije

Instaliranje GlassTrek-a (vidi sliku 3)

Slika 3: Rastavljeni prikaz

1. Uklonite poklopac pritiskom na iglu za otvaranje (A) sa strane detektora.
2. Uklonite PCB i provucite žice kroz jedan od otvora sa strane (C) ili stražnje strane (D) kućišta.
3. Montirajte detektor na njegovo mjesto bušenjem vijaka u rupe za vijke (B).
4. Spojite terminale PCB-a (vidi sliku 2).
   Slika 2: Veze

5. Vratite PCB i zatvorite poklopac.
6. Testirajte GlassTrek (vidi "Testni način rada" pod "Uslužni programi").

Uključivanje

Nakon početnog slijeda uključivanja, jedinica GlassTrek ostaje u testnom načinu rada (test mode) približno 1 minutu.

Način prikaza

Crvena LED:

1. Povremeno treptanje događa se nakon prepoznavanja signala napada visoke razine. (Može se testirati pljeskanjem ili kucanjem blizu detektora.)
2. 5-sekundno osvjetljenje ako se detektira lom stakla kada je zasun memorije alarma "isključen" (J1 UKLJUČEN).
3. Kontinuirano osvjetljenje nakon detekcije loma stakla kada je zasun memorije alarma "uključen" (J1 ISKLJUČEN).
4. 3-minutno kontinuirano treptanje označava da je jedinica u "testnom" načinu rada (test mode).

Zelena LED:

Treptat će povremeno kada je u tijeku analiza spektra, što ukazuje da je analiza napada uspješno potvrđena i da je dio frekvencijskog spektra valjan.

Postavke detektora

† = samo DG457

Uslužni programi

† = samo DG457

Tehničke specifikacije

Jamstvo

Za potpune informacije o jamstvu za ovaj proizvod pogledajte Izjavu o ograničenom jamstvu koja se nalazi na web stranici www.paradox.com/terms. Vaše korištenje proizvoda Paradox označava vaše prihvaćanje svih uvjeta jamstva.

© 2007 Paradox Security Systems Ltd. Sva prava pridržana. Specifikacije se mogu promijeniti bez prethodne najave. Može se primijeniti jedan ili više sljedećih američkih patenata: 7046142, 6215399, 6111256, 6104319, 5920259, 5886632, 5721542, 5287111, 5119069, 5077549 i RE39406, a mogu se primijeniti i drugi patenti u tijeku. Mogu se primijeniti i kanadski i međunarodni patenti.

GlassTrek, Digiplex, Digiplex EVO, Magellan i Spectra SP zaštitni su znakovi ili registrirani zaštitni znakovi tvrtke Paradox Security Systems Ltd. ili njezinih podružnica u Kanadi, Sjedinjenim Državama i/ili drugim zemljama

Tiskano u Kanadi 7/2007 paradox.com 457-EI00
