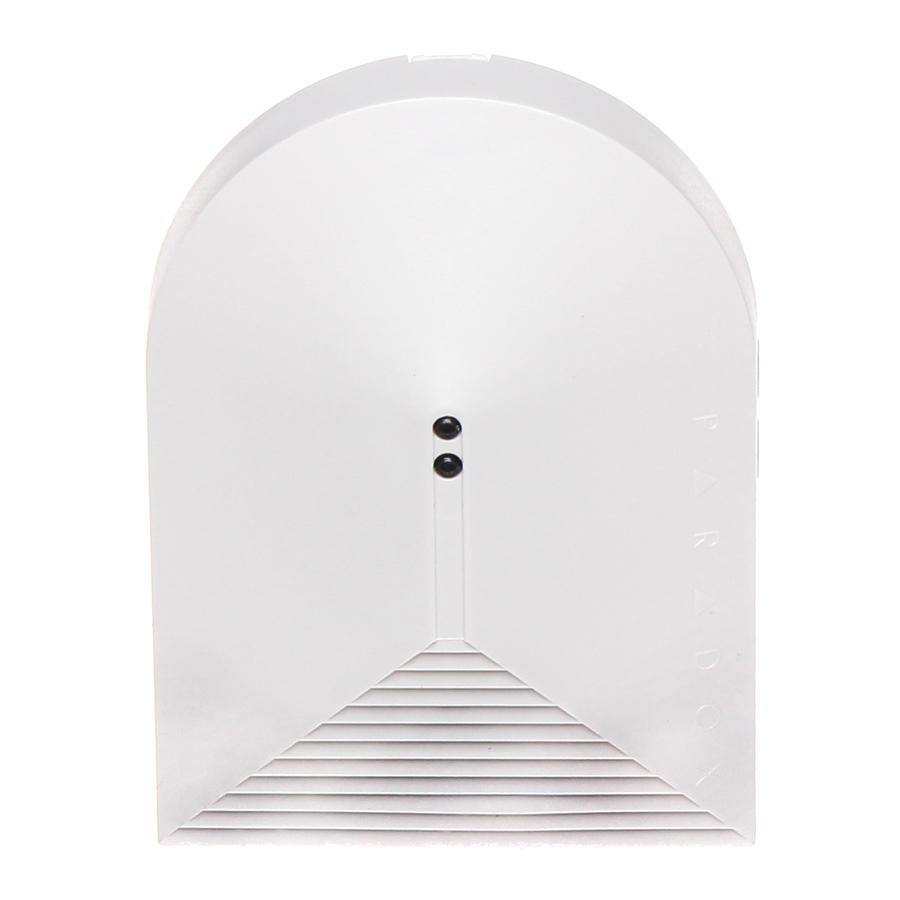

Prehľad

GlassTrek poskytuje efektívne pokrytie tabuľového, tvrdeného a vrstveného skla bez potreby špeciálnych úprav citlivosti. GlassTrek sa môže používať vo väčšine chránených oblastí, vrátane miestností so žalúziami, závesmi alebo viacerými oknami, pokiaľ sa vykonávajú starostlivé testy pokrytia pomocou TestTrek. Rozbitie sklenených tabúľ s rozmermi 40,6 cm x 61 cm (16 palcov x 24 palcov) alebo väčších bude detekované pre každú štandardnú hrúbku tabuľového skla (0,3 cm x 0,6 cm alebo 1/8 palca - 1/4 palca).

DG457	Režim Digiplex alebo samostatný režim
457	Iba samostatný režim

warning Detektor GlassTrek by nemal byť pripojený k 24-hodinovým ochranným zónam. Inštalácia sa neodporúča v chránených oblastiach, ktoré obsahujú niektoré z nasledujúcich prvkov: okná so zatvorenými drevenými interiérovými okenicami, okná s izolovanými, podšitými alebo zvukovo tlmiacimi závesmi a miestnosti so stropmi vyššími ako 4,5 m (15 stôp). Ak je namontovaný na strope, nemal by byť namontovaný v miestnostiach menších ako 3 m x 3 m (10 stôp x 10 stôp), kde je bežný hluk alebo v miestnostiach, kde je prítomný hluk strojov.

Miesto inštalácie

Vyhľadajte miesta inštalácie na strope alebo stenách susediacich alebo oproti chránenému sklu a uistite sa, že inštalácia bude rešpektovať uhol detekcie, ako je znázornené na obrázku 1. Uistite sa, že strana detektora s mikrofónom má priamy a nerušený výhľad na chránené sklo a že detektor je umiestnený tak, aby chránené sklo ležalo v optimálnom uhle detekcie. Vyhnite sa blízkosti hlučných predmetov, ako sú zvončeky, ventilátory, kompresory a hlučné stroje.

Obrázok 1: Uhol detekcie

Inštalácia GlassTrek (pozri obrázok 3)

Obrázok 3: Rozložený pohľad

Odstráňte kryt stlačením otváracieho kolíka (A) na boku detektora.
Odstráňte dosku plošných spojov (PCB) a pretiahnite vodiče cez jeden z otvorov na boku (C) alebo zadnej strane (D) puzdra.
Namontujte detektor na jeho miesto vŕtaním skrutiek do otvorov pre skrutky (B).
Pripojte svorky PCB (pozri obrázok 2).
Obrázok 2: Pripojenia
Vráťte dosku plošných spojov (PCB) a zatvorte kryt.
Otestujte GlassTrek (pozri "Test Mode" (Testovací režim) v časti "Utilities" (Nástroje)).

Zapnutie

Po úvodnej sekvencii zapnutia zostáva jednotka GlassTrek v testovacom režime približne 1 minútu.

Režim zobrazenia

Červená LED:

Prerušované blikanie nastáva pri rozpoznaní signálov útoku na vysokej úrovni. (Možno otestovať tlieskaním alebo klopaním v blízkosti detektora.)
5-sekundové osvetlenie, ak je detekované rozbitie skla, keď je pamäť alarmu "vypnutá" (J1 ON).
Nepretržité osvetlenie pri detekcii rozbitia skla, keď je pamäť alarmu "zapnutá" (J1 OFF).
3-minútové nepretržité blikanie indikuje, že jednotka je v "testovacom" režime.

Zelená LED:

Bude prerušovane blikať, keď prebieha analýza spektra, čo znamená, že analýza útoku bola úspešne potvrdená a časť frekvenčného spektra je platná.

Nastavenia detektora

Krok	Podrobnosti
1 Prevádzkový režim	Jumper	J3 ON = Režim Combus; prejdite na krok 2 J3 OFF = Režim relé; prejdite na krok 3 (predvolené)
2†	Vstúpte do režimu programovania detektora. Stlačte a podržte [0] + [ INŠTALAČNÝ KÓD ] + [4003] (EVO) + S.N. (umiestnené na PCB)
3 Nastavenie citlivosti	Bežná citlivosť Ak má prostredie tlmiace materiály, ako sú závesy, koberce, nábytok. Inštalujte vo vzdialenosti 1,2 m až 9 m (4 stopy až 30 stôp) od chráneného skla. Nízka citlivosť Ak prostredie vytvára ozveny, ako keď sú steny a stropy betónové alebo kovové. Inštalujte vo vzdialenosti 1,2 m až 4,5 m (4 stopy až 15 stôp) od chráneného skla.
	Sekcia [001]†:	[1] OFF = Bežná citlivosť (predvolené) [1] ON = Nízka citlivosť
	Jumper	J2 OFF = Bežná citlivosť (predvolené) J2 ON = Nízka citlivosť
4 Pamäť alarmu	Keď dôjde k alarmu, relé alarmu zostane zaistené na 5 sekúnd. Funkcia pamäte alarmu môže tiež zaistiť červenú LED pri detekcii. Pamäť alarmu je deaktivovaná: Červená LED sa rozsvieti na 5 sekúnd. Pamäť alarmu je aktivovaná: Červená LED zostane svietiť (zaistená), kým nenastavíte prepojku J1 na zapnutú a znova ju neodstránite, alebo deaktivujete pamäť alarmu v sekcii [001], alebo neodpojíte a neobnovíte napájanie detektora.
	Sekcia [001]†:	[3] OFF = Pamäť alarmu je deaktivovaná (predvolené) [3] ON = Pamäť alarmu je aktivovaná
	Jumper	J1 OFF = Pamäť alarmu je aktivovaná J1 ON = Pamäť alarmu je deaktivovaná (predvolené)
5 Rozpoznávanie sabotáže	Vyberte nastavenia rozpoznávania sabotáže
	Sekcia [001]†:	[5] OFF = Rozpoznávanie sabotáže je deaktivované (predvolené) [5] ON = Rozpoznávanie sabotáže je aktivované

† = iba DG457

Nástroje

Testovací režim	Na testovanie detektora GlassTrek musíte vstúpiť do testovacieho režimu a použiť jednotku TestTrek (459).
	S jednotkou TestTrek (V2.0 alebo vyššou) do 2,5 m (8 stôp) od GlassTrek podržte testovacie tlačidlo stlačené. Vytvorí sa séria pípnutí, ktoré signalizujú GlassTrek, aby vstúpil do testovacieho režimu. Môžete tiež zadať 123 v sekcii [002] alebo odstrániť a znova vložiť prepojku J1. Červená a zelená LED sa rozsvietia na 5 sekúnd, po ktorých nasleduje prerušované blikanie červenej LED, čo znamená, že je v testovacom režime. GlassTrek ukončí testovací režim približne po 3 minútach. Umiestnite jednotku TestTrek blízko chráneného okna a potom stlačte červené tlačidlo "push" (stlačenie) na jednotke TestTrek. Vytvorí sa pípnutie. Červená + Zelená LED = Test OK GlassTrek detekoval signál a vygeneroval alarm. Iba zelená LED = Test Failed (Test zlyhal) Vykonajte ďalší test jemným úderom na chránený povrch pomocou polstrovaného nástroja. Ak sa obe LED diódy stále nerozsvietia, zvýšte citlivosť detektora GlassTrek alebo zmeňte polohu detektora GlassTrek, alebo môže byť miestnosť príliš veľká na podporu detektora GlassTrek.
Voltmeter†	Používa sa na riešenie problémov, voltmeter indikuje vstupné napätie GlassTrek.
	Vstúpte do sekcie [900]. 3-ciferné číslo, ktoré sa zobrazí na obrazovke, predstavuje vstupné napätie x 10 (napr. [133] = 13,3 V).

† = iba DG457

Technické špecifikácie

Napätie	9 - 16 Vdc
Prúd	DG457 (35 mA) 457 (25 mA)
Pokrytie	Vysoké: 9 m (30 stôp) / Nízke: 4,5 m (15 stôp)
Veľkosť	9 cm (3,5 palca) x 6,6 cm (2,6 palca) x 2,5 cm (1 palec)
Hmotnosť	100 g (4 oz)
Výstup alarmu	150 mA, 28 VDC, Form A (N.C.) / cez combus
Výstup proti sabotáži	150 mA, 28 VDC, Form A (N.C.) / cez combus
Prevádzková teplota	-20 °C až 50 °C (4 °F až 122 °F)
Spracovanie	Čas nábehu útoku Úroveň akustického tlaku útoku 7-pásmová analýza zvukového spektra Trvanie obálky Infra-zvuk
Typ mikroprocesora	12/8-bitov
Kompatibilita	Všetky série Digiplex (DGP/DGPNE) a všetky riadiace panely série EVO.
Testovací nástroj	TestTrek (DG459)
Certifikácia (t. j. CE, UL)	Pre aktualizované informácie navštívte www.paradox.com

Záruka

Kompletné informácie o záruke na tento produkt nájdete v obmedzenom záručnom vyhlásení na webovej stránke www.paradox.com/terms. Používaním produktu Paradox vyjadrujete svoj súhlas so všetkými záručnými podmienkami.

© 2007 Paradox Security Systems Ltd. Všetky práva vyhradené. Špecifikácie sa môžu zmeniť bez predchádzajúceho upozornenia. Môže sa uplatňovať jeden alebo viacero z nasledujúcich amerických patentov: 7046142, 6215399, 6111256, 6104319, 5920259, 5886632, 5721542, 5287111, 5119069, 5077549 a RE39406 a môžu sa uplatňovať ďalšie čakajúce patenty. Môžu sa uplatňovať aj kanadské a medzinárodné patenty.

GlassTrek, Digiplex, Digiplex EVO, Magellan a Spectra SP sú ochranné známky alebo registrované ochranné známky spoločnosti Paradox Security Systems Ltd. alebo jej pridružených spoločností v Kanade, Spojených štátoch a/alebo iných krajinách

Vytlačené v Kanade 7/2007 paradox.com 457-EI00
