Paradox GlassTrek DG457, 457 - Priročnik za varnostni senzor

Vsebina

1 Pregled
2 Mesto namestitve
3 Namestitev GlassTrek (glejte sliko 3)
4 Vklop
5 Način prikaza
6 Nastavitve detektorja
7 Pripomočki
8 Tehnične specifikacije
9 Garancija
10 Reference
11 Prenesi navodilo
12 V drugih jezikih

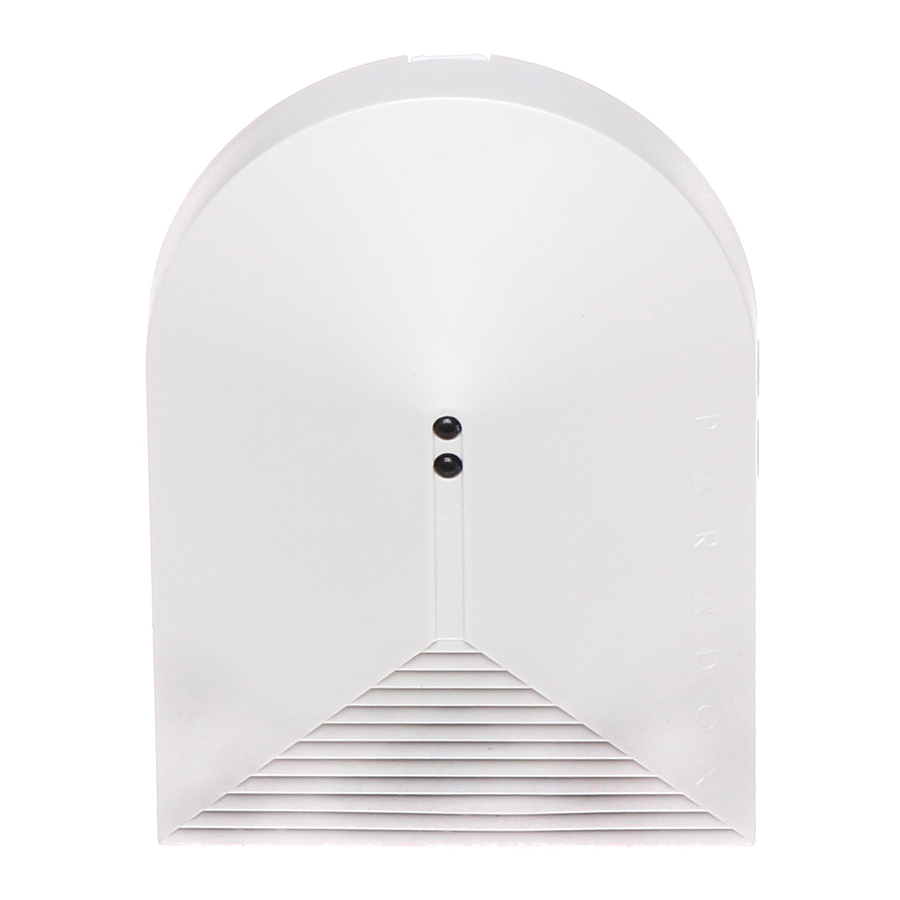

Pregled

GlassTrek zagotavlja učinkovito pokritost ploščatega, kaljenega in laminiranega stekla brez potrebe po posebnih prilagoditvah občutljivosti. GlassTrek se lahko uporablja v večini zaščitenih območij, vključno s sobami z žaluzijami, zavesami ali več okni, če se izvedejo skrbni testi pokritosti z uporabo TestTrek. Zaznano bo lomljenje steklenih plošč velikosti 40,6 cm x 61 cm (16in x 24in) ali več, za vsako standardno debelino plošče (0,3 cm x 0,6 cm ali 1/8in-1/4in).

DG457	Digiplex način ali samostojni način
457	Samo samostojni način

Detektor GlassTrek ne sme biti povezan z 24-urnimi zaščitnimi conami. Namestitev ni priporočljiva v zaščitenih območjih, ki vsebujejo katero koli od naslednjega: okna z zaprtimi lesenimi notranjimi polkni, okna z izoliranimi, podloženimi ali zvočno dušečimi zavesami in sobe s stropi, višjimi od 4,5 m (15 ft). Če je nameščen na strop, ga ne smete namestiti v prostorih, manjših od 3 m x 3 m (10 ft x 10 ft), kjer je pogost glasen hrup, ali v prostorih, kjer je prisoten hrup strojev.

Mesto namestitve

Poiščite mesta namestitve na stropu ali stenah, ki so sosednje ali nasprotne zaščitenemu steklu, in zagotovite, da bo namestitev upoštevala kot zaznavanja, kot je prikazano na sliki 1. Prepričajte se, da ima stran mikrofona detektorja neposreden in neoviran pogled na zaščiteno steklo in da je detektor nameščen tako, da je zaščiteno steklo znotraj optimalnega kota zaznavanja. Izogibajte se bližini hrupnih predmetov, kot so zvonovi, ventilatorji, kompresorji in glasni stroji.

Slika 1: Kot zaznavanja

Namestitev GlassTrek (glejte sliko 3)

Slika 3: Razstavljen pogled

Odstranite pokrov tako, da pritisnete odpiralni zatič (A) na strani detektorja.
Odstranite PCB in napeljite žice skozi eno od odprtin na strani (C) ali zadnji strani (D) ohišja.
Namestite detektor na njegovo mesto tako, da izvrtate vijake v luknje za vijake (B).
Priključite priključke PCB (glejte sliko 2).
Slika 2: Povezave
Zamenjajte PCB in zaprite pokrov.
Preizkusite GlassTrek (glejte "Testni način" pod "Pripomočki").

Vklop

Po začetnem zaporedju vklopa ostane enota GlassTrek v testnem načinu približno 1 minuto.

Način prikaza

Rdeča LED:

Ob prepoznavanju napadalnih signalov visoke ravni pride do občasnega utripanja. (Preizkusite ga lahko s ploskanjem ali trkanjem blizu detektorja.)
5-sekundna osvetlitev, če je zaznan lom stekla, ko je alarmni pomnilnik "izklopljen" (J1 ON).
Neprekinjena osvetlitev ob zaznavi loma stekla, ko je alarmni pomnilnik "vklopljen" (J1 OFF).
3-minutno neprekinjeno utripanje označuje, da je enota v "testnem" načinu.

Zelena LED:

Občasno bo utripala, ko bo analiza spektra v teku, kar pomeni, da je bila analiza napada uspešno potrjena in je del frekvenčnega spektra veljaven.

Nastavitve detektorja

Korak	Podrobnosti
1 Način delovanja	Jumper	J3 ON = Combus način; pojdite na korak 2 J3 OFF = Relejni način; pojdite na korak 3 (privzeto)
2†	Vstopite v način programiranja detektorja. Pritisnite in držite [0] + [ INSTALLER CODE ] + [4003] (EVO) + S.N. (nahaja se na PCB)
3 Nastavitev občutljivosti	Običajna občutljivost Če ima okolje dušilne materiale, kot so zavese, preproge, pohištvo. Namestite na 1,2 m do 9 m (4 ft do 30 ft) od zaščitenega stekla. Nizka občutljivost Če okolje proizvaja odmeve, kot takrat, ko so stene in stropi betonski ali kovinski. Namestite na 1,2 m do 4,5 m (4 ft do 15 ft) od zaščitenega stekla.
	Odsek [001]†:	[1] OFF = Običajna občutljivost (privzeto) [1] ON = Nizka občutljivost
	Jumper	J2 OFF = Običajna občutljivost (privzeto) J2 ON = Nizka občutljivost
4 Alarmni pomnilnik	Ko se sproži alarm, alarmni rele ostane zaklenjen 5 sekund. Funkcija alarmnega pomnilnika lahko ob zaznavi zaklene tudi rdečo LED. Alarmni pomnilnik onemogočen: Rdeča LED sveti 5 sekund. Alarmni pomnilnik omogočen: Rdeča LED ostane prižgana (zaklenjena), dokler ne nastavite jumperja J1 na on in ga ponovno odstranite, ali onemogočite alarmni pomnilnik v odseku [001], ali odklopite in ponovno priključite napajanje detektorja.
	Odsek [001]†:	[3] OFF = Alarmni pomnilnik onemogočen (privzeto) [3] ON = Alarmni pomnilnik omogočen
	Jumper	J1 OFF = Alarmni pomnilnik omogočen J1 ON = Alarmni pomnilnik onemogočen (privzeto)
5 Prepoznavanje sabotaže	Izberite nastavitve prepoznavanja sabotaže
	Odsek [001]†:	[5] OFF = Prepoznavanje sabotaže onemogočeno (privzeto) [5] ON = Prepoznavanje sabotaže omogočeno

† = samo DG457

Pripomočki

Testni način	Za preizkus detektorja GlassTrek morate vstopiti v testni način in uporabiti enoto TestTrek (459).
	Z enoto TestTrek (V2.0 ali višja) znotraj 2,5 m (8 ft) od GlassTrek držite gumb za testiranje pritisnjen. Proizvede se niz piskov, ki signalizirajo GlassTrek, da vstopi v testni način. Lahko tudi vnesete 123 v odsek [002] ali odstranite in zamenjate Jumper J1. Rdeča in zelena LED dioda svetita 5 sekund, nato pa občasno utripa rdeča LED dioda, kar pomeni, da je v testnem načinu. GlassTrek bo izstopil iz testnega načina po približno 3 minutah. Postavite enoto TestTrek blizu zaščitenega okna in nato pritisnite rdeči gumb "push" (potisni) na enoti TestTrek. Proizvede se pisk. Rdeča + Zelena LED = Test OK GlassTrek je zaznal signal in sprožil alarm. Samo zelena LED = Test Failed (Test ni uspel) Izvedite še en test tako, da previdno udarite po zaščiteni površini z oblazinjenim orodjem. Če obe LED diodi še vedno ne svetita, povečajte občutljivost detektorja GlassTrek ali prestavite detektor GlassTrek ali pa je soba prevelika za podporo detektorja GlassTrek.
Voltmeter†	Voltmeter, ki se uporablja za odpravljanje težav, prikazuje vhodno napetost GlassTrek.
	Vstopite v odsek [900]. 3-mestna številka, ki se prikaže na zaslonu, predstavlja vhodno napetost x 10 (npr. [133] = 13,3 V).

† = samo DG457

Tehnične specifikacije

Napetost	9 - 16Vdc
Tok	DG457 (35mA) 457(25mA)
Pokritost	Visoka: 9 m (30 ft) / Nizka: 4,5 m (15 ft)
Velikost	9 cm (3,5 in) x 6,6 cm (2,6 in) x 2,5 cm (1 in)
Teža	100 g (4 oz)
Alarmni izhod	150mA, 28VDC, oblika A (N.C.) / prek combusa
Izhod proti sabotaži	150mA, 28VDC, oblika A (N.C.) / prek combusa
Delovna temp.	-20°C do 50°C (4°F do 122°F)
Obdelava	Čas naraščanja napada Raven zvočnega tlaka napada 7-pasovna analiza zvočnega spektra Trajanje ovojnice Infra-zvok
Tip mikroprocesorja	12/8-bitov
Kompatibilnost	Vse serije Digiplex (DGP/DGPNE) in vse nadzorne plošče serije EVO.
Orodje za testiranje	TestTrek (DG459)
Certificiranje (tj. CE, UL)	Za posodobljene informacije obiščite www.paradox.com

Garancija

Za popolne informacije o garanciji za ta izdelek si oglejte Izjavo o omejeni garanciji, ki jo najdete na spletnem mestu www.paradox.com/terms. Vaša uporaba izdelka Paradox pomeni, da sprejemate vse garancijske pogoje.

© 2007 Paradox Security Systems Ltd. Vse pravice pridržane. Specifikacije se lahko spremenijo brez predhodnega obvestila. Lahko se uporabljajo eden ali več naslednjih ameriških patentov: 7046142, 6215399, 6111256, 6104319, 5920259, 5886632, 5721542, 5287111, 5119069, 5077549 in RE39406, lahko pa se uporabljajo tudi drugi patenti, ki so v postopku. Lahko se uporabljajo tudi kanadski in mednarodni patenti.

GlassTrek, Digiplex, Digiplex EVO, Magellan in Spectra SP so blagovne znamke ali registrirane blagovne znamke družbe Paradox Security Systems Ltd. ali njenih podružnic v Kanadi, Združenih državah in/ali drugih državah

Natisnjeno v Kanadi 7/2007 paradox.com 457-EI00
