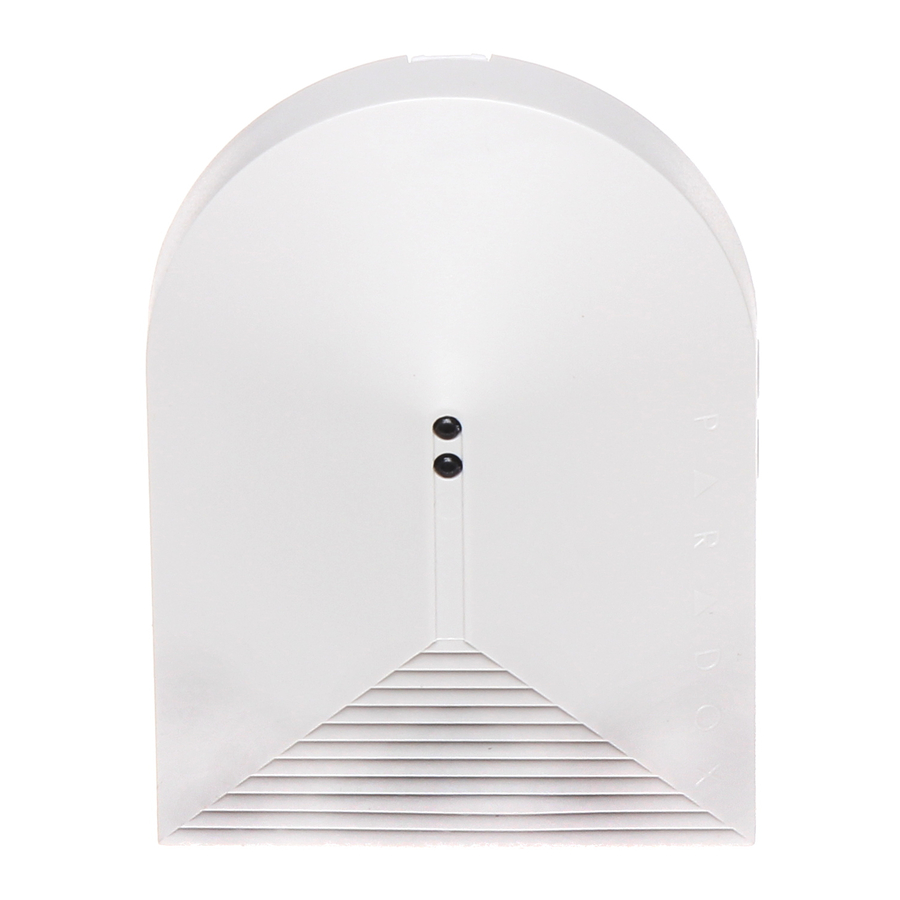

Áttekintés

A GlassTrek hatékony lefedettséget biztosít a tábla-, edzett- és laminált üvegekhez anélkül, hogy speciális érzékenység-beállításokra lenne szükség. A GlassTrek a legtöbb védett területen használható, beleértve a redőnyökkel, függönyökkel vagy több ablakkal rendelkező helyiségeket is, amennyiben a TestTrek segítségével gondos lefedettségi teszteket végeznek. A 40,6 cm x 61 cm (16 hüvelyk x 24 hüvelyk) vagy annál nagyobb üvegtáblák törése minden szabványos tábla vastagság esetén (0,3 cm x 0,6 cm vagy 1/8 hüvelyk - 1/4 hüvelyk) érzékelhető.

DG457	Digiplex mód vagy önálló mód
457	Csak önálló mód

A GlassTrek érzékelőt nem szabad 24 órás védelmi zónákhoz csatlakoztatni. A telepítés nem ajánlott olyan védett területeken, amelyek a következők bármelyikét tartalmazzák: zárt fa belső zsalugáterekkel ellátott ablakok, szigetelt, bélelt vagy hangszigetelő függönyökkel ellátott ablakok, valamint 4,5 m-nél (15 láb) magasabb mennyezetű helyiségek. Mennyezetre szerelve nem szabad 3 m x 3 m-nél (10 láb x 10 láb) kisebb helyiségekbe szerelni, ahol gyakori a hangos zaj, vagy olyan helyiségekbe, ahol gépi zaj van jelen.

Telepítési hely

Keressen telepítési helyeket a mennyezeten vagy a védett üveggel szomszédos vagy szemben lévő falakon, és győződjön meg arról, hogy a telepítés tiszteletben tartja az 1. ábrán látható érzékelési szöget. Győződjön meg arról, hogy az érzékelő mikrofon oldala közvetlen és akadálytalan rálátással rendelkezik a védett üvegre, és hogy az érzékelő úgy van elhelyezve, hogy a védett üveg az optimális érzékelési szögen belül legyen. Kerülje a zajos tárgyak, például csengők, ventilátorok, kompresszorok és hangos gépek közelségét.

1. ábra: Érzékelési szög

A GlassTrek telepítése (lásd a 3. ábrát)

3. ábra: Robbantott ábra

Távolítsa el a fedelet az érzékelő oldalán lévő nyitócsap (A) megnyomásával.
Távolítsa el a PCB-t, és vezesse át a vezetékeket a ház oldalán (C) vagy hátulján (D) lévő egyik nyíláson.
Szerelje fel az érzékelőt a helyére úgy, hogy csavarokat fúr a csavarlyukakba (B).
Csatlakoztassa a PCB kapcsait (lásd a 2. ábrát).
2. ábra: Csatlakozások
Helyezze vissza a PCB-t, és zárja le a fedelet.
Tesztelje a GlassTrek-et (lásd a "Teszt mód"-ot a "Segédprogramok" alatt).

Bekapcsolás

A kezdeti bekapcsolási sorrend után a GlassTrek egység körülbelül 1 percig teszt üzemmódban marad.

Kijelző mód

Piros LED:

Szakaszos villogás történik a magas szintű támadási jelek felismerésekor. (Tesztelhető tapsolással vagy kopogtatással az érzékelő közelében.)
5 másodperces világítás, ha üvegtörést észlel, amikor a riasztási memória retesze "ki" van kapcsolva (J1 BE).
Folyamatos világítás üvegtörés észlelésekor, amikor a riasztási memória retesze "be" van kapcsolva (J1 KI).
3 perces folyamatos villogás azt jelzi, hogy az egység "teszt" üzemmódban van.

Zöld LED:

Szakaszosan villog, amikor a spektrumanalízis folyamatban van, jelezve, hogy a támadási analízis sikeresen megerősítést nyert, és a frekvenciaspektrum egy része érvényes.

Érzékelő beállítások

Lépés	Részletek
1 Működési mód	Jumper	J3 BE = Combus mód; lépjen a 2. lépésre J3 KI = Relé mód; lépjen a 3. lépésre (alapértelmezett)
2†	Lépjen be az érzékelő programozási módjába. Nyomja meg és tartsa lenyomva a [0] + [ SZERELŐI KÓD ] + [4003] (EVO) + S.N. (a PCB-n található)
3 Érzékenység beállítása	Normál érzékenység Ha a környezetben csillapító anyagok vannak, például függönyök, szőnyegek, bútorok. Szerelje fel a védett üvegtől 1,2 m és 9 m (4 láb és 30 láb) távolságra. Alacsony érzékenység Ha a környezet visszhangokat kelt, például ha a falak és a mennyezet betonból vagy fémből készültek. Szerelje fel a védett üvegtől 1,2 m és 4,5 m (4 láb és 15 láb) távolságra.
	Szekció [001]†:	[1] KI = Normál érzékenység (alapértelmezett) [1] BE = Alacsony érzékenység
	Jumper	J2 KI = Normál érzékenység (alapértelmezett) J2 BE = Alacsony érzékenység
4 Riasztási memória	Riasztás esetén a riasztási relé 5 másodpercig reteszelve marad. A riasztási memória funkció a piros LED-et is reteszelheti az észleléskor. Riasztási memória letiltva: A piros LED 5 másodpercig világít. Riasztási memória engedélyezve: A piros LED világít (reteszelve marad), amíg a J1 jumpert be nem állítja, majd újra el nem távolítja, vagy le nem tiltja a riasztási memóriát a [001] szekcióban, vagy le nem választja és vissza nem állítja az érzékelő tápellátását.
	Szekció [001]†:	[3] KI = Riasztási memória letiltva (alapértelmezett) [3] BE = Riasztási memória engedélyezve
	Jumper	J1 KI = Riasztási memória engedélyezve J1 BE = Riasztási memória letiltva (alapértelmezett)
5 Szabotázs felismerés	Válassza ki a szabotázs felismerési beállításokat
	Szekció [001]†:	[5] KI = Szabotázs felismerés letiltva (alapértelmezett) [5] BE = Szabotázs felismerés engedélyezve

† = csak DG457

Segédprogramok

Teszt mód	A GlassTrek érzékelő teszteléséhez be kell lépnie a teszt üzemmódba, és használnia kell egy TestTrek egységet (459).
	A TestTrek egységgel (V2.0 vagy újabb) a GlassTrek-től 2,5 m-en (8 láb) belül tartsa lenyomva a teszt gombot. Egy sor sípolás hallható, amely jelzi a GlassTrek-nek, hogy lépjen teszt üzemmódba. Beírhatja a 123-at a [002] szekcióba is, vagy eltávolíthatja és visszahelyezheti a J1 jumpert. A piros és a zöld LED 5 másodpercig világít, majd a piros LED szakaszosan villog, jelezve, hogy teszt üzemmódban van. A GlassTrek körülbelül 3 perc múlva kilép a teszt üzemmódból. Helyezze a TestTrek egységet a védett ablak közelébe, majd nyomja meg a TestTrek egységen lévő piros "push" (nyomja meg) gombot. Egy sípolás hallható. Piros + Zöld LED = Teszt OK A GlassTrek érzékelte a jelet, és riasztást generált. Csak zöld LED = Sikertelen teszt Végezzen el egy másik tesztet úgy, hogy óvatosan megüti a védett felületet egy párnázott eszközzel. Ha mindkét LED továbbra sem világít, növelje a GlassTrek érzékelő érzékenységét, vagy helyezze át a GlassTrek érzékelőt, vagy a helyiség túl nagy lehet a GlassTrek érzékelő támogatásához.
Feszültségmérő†	A hibaelhárításhoz használt feszültségmérő jelzi a GlassTrek bemeneti feszültségét.
	Lépjen be a [900] szekcióba. A képernyőn megjelenő 3 számjegyű szám a bemeneti feszültség x 10-et jelenti (pl. [133] = 13,3V).

† = csak DG457

Műszaki adatok

Feszültség	9 - 16Vdc
Áramerősség	DG457 (35mA) 457(25mA)
Lefedettség	Magas: 9m (30ft) / Alacsony: 4,5m (15ft)
Méret	9cm (3.5in) x 6.6cm (2.6in) x 2.5cm (1in)
Súly	100g (4oz)
Riasztási kimenet	150mA, 28VDC, A forma (N.C.) / combuson keresztül
Szabotázsvédelmi kimenet	150mA, 28VDC, A forma (N.C.) / combuson keresztül
Üzemi hőmérséklet	-20°C és 50°C között (4°F és 122°F között)
Feldolgozás	Támadás felfutási ideje Támadási hangnyomásszint 7 sávos audió spektrum analízis Burkolat időtartama Infra-hang
Mikroprocesszor típusa	12/8-bites
Kompatibilitás	Minden Digiplex sorozat (DGP/DGPNE) és minden EVO sorozatú vezérlőpanel.
Tesztelő eszköz	TestTrek (DG459)
Tanúsítvány (pl. CE, UL)	A frissített információkért látogasson el a www.paradox.com oldalra.

Garancia

A termékre vonatkozó teljes garanciális információkért kérjük, tekintse meg a korlátozott jótállási nyilatkozatot a www.paradox.com/terms weboldalon. A Paradox termék használata a garanciális feltételek elfogadását jelenti.

© 2007 Paradox Security Systems Ltd. Minden jog fenntartva. A műszaki adatok előzetes értesítés nélkül változhatnak. A következő amerikai szabadalmak egyike vagy többike alkalmazható: 7046142, 6215399, 6111256, 6104319, 5920259, 5886632, 5721542, 5287111, 5119069, 5077549 és RE39406, valamint egyéb függőben lévő szabadalmak is alkalmazhatók. Kanadai és nemzetközi szabadalmak is alkalmazhatók.

A GlassTrek, Digiplex, Digiplex EVO, Magellan és Spectra SP a Paradox Security Systems Ltd. vagy leányvállalatainak védjegyei vagy bejegyzett védjegyei Kanadában, az Egyesült Államokban és/vagy más országokban.

Kanadában nyomtatva 7/2007 paradox.com 457-EI00
