Paradox GlassTrek DG457, 457 - Manual del Sensor de Seguridad

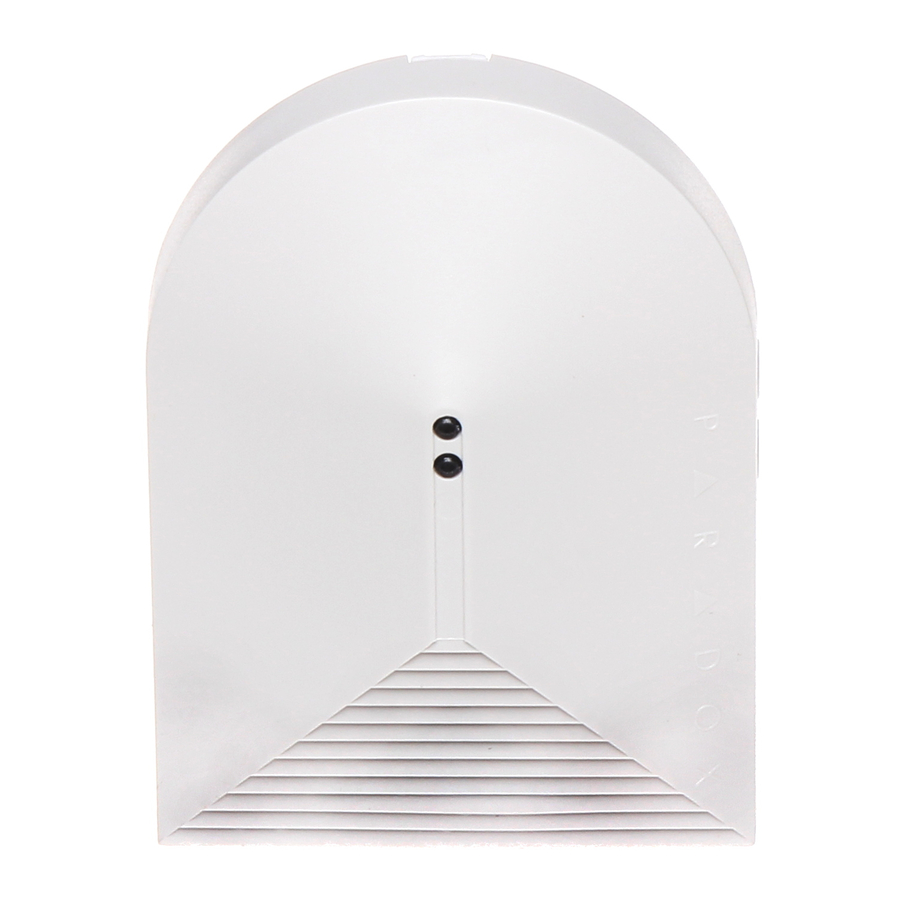

Descripción general
GlassTrek ofrece una cobertura efectiva de vidrios planos, templados y laminados sin la necesidad de ajustes especiales de sensibilidad. GlassTrek se puede utilizar en la mayoría de las áreas protegidas, incluidas las habitaciones con persianas, cortinas o múltiples ventanas, siempre que se realicen pruebas de cobertura cuidadosas con TestTrek. Se detectará la rotura en paneles de vidrio de 40.6cm x 61cm (16in x 24in) o más grandes, para cada grosor estándar de placa (0.3cm x 0.6cm o 1/8in-1/4in).
| DG457 | Modo Digiplex o Modo Independiente |
| 457 | Solo Modo Independiente |
El detector GlassTrek no debe conectarse a zonas de protección de 24 horas. No se recomienda la instalación en áreas protegidas que contengan alguno de los siguientes elementos: ventanas con contraventanas interiores de madera cerradas, ventanas con cortinas aislantes, forradas o que amortiguan el sonido, y habitaciones con techos de más de 4.5m (15ft). Si se monta en el techo, no debe montarse en habitaciones de menos de 3m x 3m (10ft x 10ft) donde el ruido fuerte sea común o en habitaciones donde haya ruido de maquinaria.
Ubicación de la instalación
Busque ubicaciones de instalación en el techo o las paredes adyacentes u opuestas al vidrio protegido y asegúrese de que la instalación respete el ángulo de detección como se muestra en la figura 1. Asegúrese de que el lado del micrófono del detector tenga una vista directa y sin obstrucciones del vidrio protegido y que el detector esté posicionado de manera que el vidrio protegido se encuentre dentro del ángulo de detección óptimo. Evite la proximidad a objetos ruidosos como campanas, ventiladores, compresores y maquinaria ruidosa.

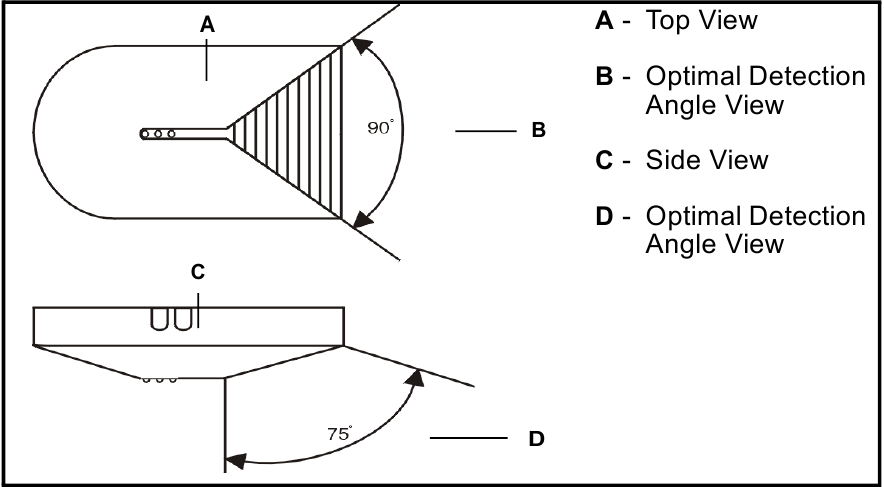

Figura 1: Ángulo de detección
Instalación de GlassTrek (ver figura 3)

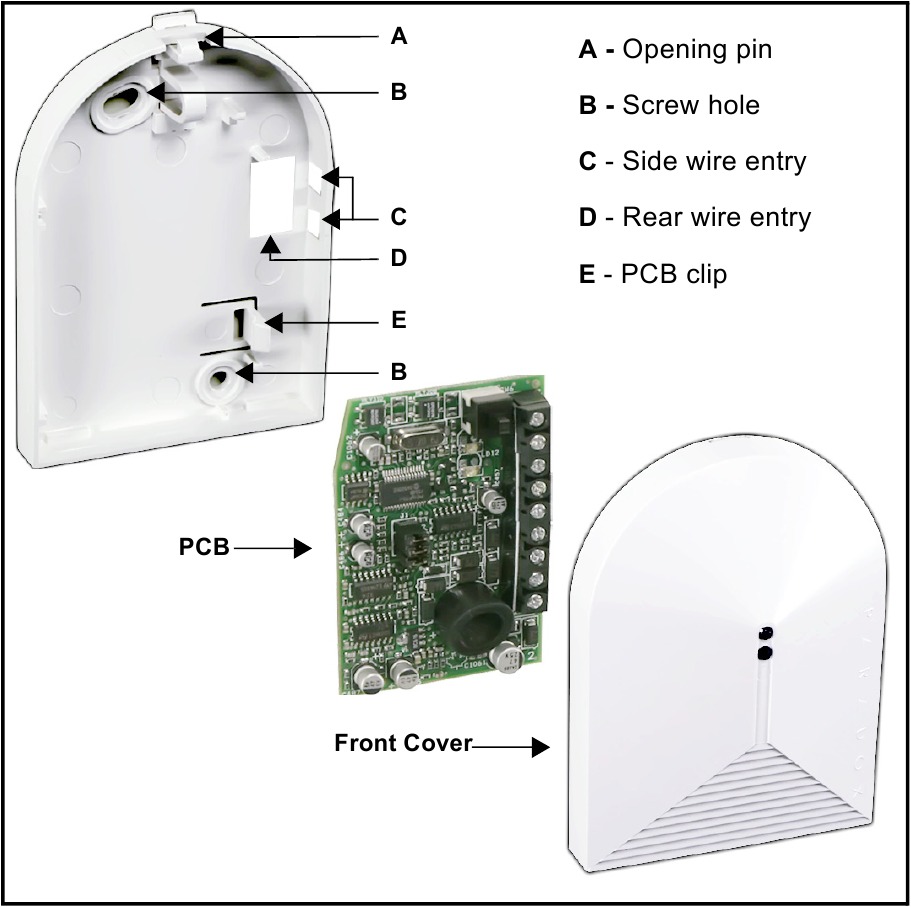

Figura 3: Vista explosionada
- Retire la cubierta presionando el pasador de apertura (A) en el lateral del detector.
- Retire la PCB y pase los cables a través de una de las aberturas en el lateral (C) o en la parte posterior (D) de la carcasa.
- Monte el detector en su ubicación taladrando tornillos en los orificios para tornillos (B).
- Conecte los terminales de la PCB (ver figura 2).

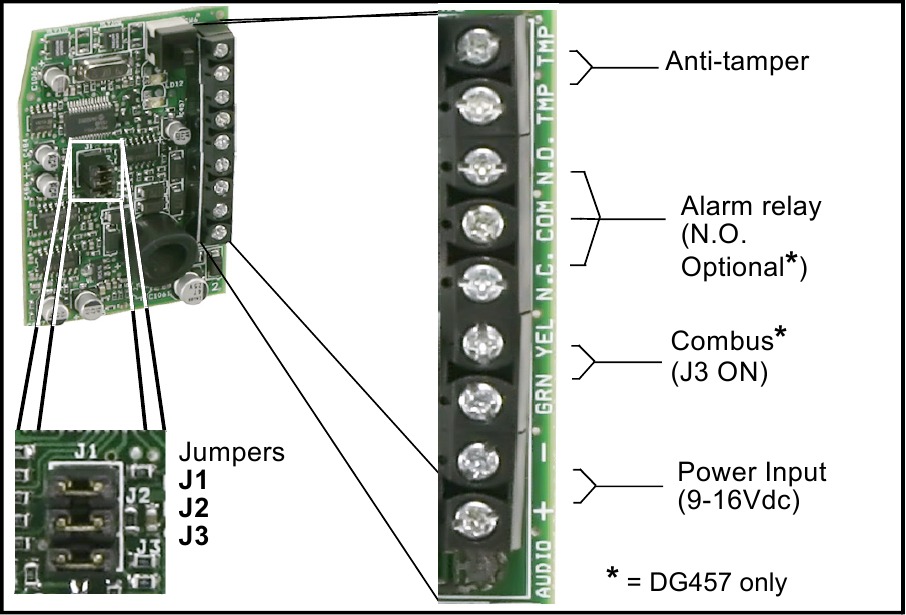

Figura 2: Conexiones
![Conexiones]( "Paradox - GlassTrek DG457 - Conexiones")
- Vuelva a colocar la PCB y cierre la cubierta.
- Pruebe el GlassTrek (ver "Modo de prueba" en "Utilidades").
Encendido
Después de la secuencia de encendido inicial, la unidad GlassTrek permanece en modo de prueba durante aproximadamente 1 minuto.
Modo de visualización
LED rojo:
- El parpadeo intermitente se produce al reconocer señales de ataque de alto nivel. (Se puede probar aplaudiendo o golpeando cerca del detector).
- Iluminación de 5 segundos si se detecta una rotura de vidrio cuando el pestillo de memoria de alarma está "apagado" (J1 ON).
- Iluminación continua al detectar una rotura de vidrio cuando el pestillo de memoria de alarma está "encendido" (J1 OFF).
- El parpadeo continuo de 3 minutos indica que la unidad está en modo "prueba" ("test").
LED verde:
Parpadeará intermitentemente cuando el análisis de espectro esté en progreso, lo que indica que el análisis de ataque se ha confirmado correctamente y parte del espectro de frecuencia es válido.
Ajustes del detector
| Paso | Detalles | |
| 1 Modo de funcionamiento | Jumper | J3 ON = Modo Combus; vaya al paso 2 J3 OFF = Modo Relé; vaya al paso 3 (predeterminado) |
| 2† | Ingrese al modo de programación del detector. Mantenga presionado [0] + [ CÓDIGO DE INSTALADOR ] + [4003] (EVO) + S.N. (ubicado en la PCB) | |
| 3 Ajuste de sensibilidad | Sensibilidad regular Si el entorno tiene materiales de amortiguación como cortinas, alfombras, muebles. Instale de 1.2m a 9m (4ft a 30ft) del vidrio protegido. Baja sensibilidad Si el entorno produce ecos, como cuando las paredes y los techos son de hormigón o metal. Instale de 1.2m a 4.5m (4ft a 15ft) del vidrio protegido. | |
| Sección [001]†: | [1] OFF = Sensibilidad regular (predeterminado) [1] ON = Baja sensibilidad | |
| Jumper | J2 OFF = Sensibilidad regular (predeterminado) J2 ON = Baja sensibilidad | |
| 4 Memoria de alarma | Cuando se produce una alarma, el relé de alarma permanece enganchado durante 5 segundos. La función de memoria de alarma también puede enganchar el LED rojo al detectar. Memoria de alarma desactivada: El LED rojo se ilumina durante 5 segundos. Memoria de alarma habilitada: El LED rojo permanece encendido (enganchado) hasta que coloque el puente J1 en on y lo retire nuevamente, o desactive la memoria de alarma en la sección [001], o desconecte y restablezca la alimentación al detector. | |
| Sección [001]†: | [3] OFF = Memoria de alarma desactivada (predeterminado) [3] ON = Memoria de alarma habilitada | |
| Jumper | J1 OFF = Memoria de alarma habilitada J1 ON = Memoria de alarma desactivada (predeterminado) | |
| 5 Reconocimiento de manipulación | Seleccione la configuración de reconocimiento de manipulación | |
| Sección [001]†: | [5] OFF = Reconocimiento de manipulación desactivado (predeterminado) [5] ON = Reconocimiento de manipulación habilitado | |
† = DG457 solamente
Utilidades
| Modo de prueba | Para probar el detector GlassTrek, debe ingresar al modo de prueba y usar una unidad TestTrek (459). |
LED rojo + verde = Prueba OK Solo LED verde = Prueba fallida | |
| Medidor de voltaje† | Utilizado para la resolución de problemas, el medidor de voltaje indica el voltaje de entrada del GlassTrek. |
| Ingrese la sección [900]. El número de 3 dígitos que aparece en la pantalla representa el voltaje de entrada x 10 (por ejemplo, [133] = 13.3V). |
† = DG457 solamente
Especificaciones técnicas
| Voltaje | 9 - 16Vdc |
| Corriente | DG457 (35mA) 457(25mA) |
| Cobertura | Alta: 9m (30ft) / Baja: 4.5m (15ft) |
| Tamaño | 9cm (3.5in) x 6.6cm (2.6in) x 2.5cm (1in) |
| Peso | 100g (4oz) |
| Salida de alarma | 150mA, 28VDC, Form A (N.C.) / vía combus |
| Salida anti-sabotaje | 150mA, 28VDC, Form A (N.C.) / vía combus |
| Temperatura de funcionamiento | -20°C a 50°C (4°F a 122°F) |
| Procesamiento |
|
| Tipo de microprocesador | 12/8-bits |
| Compatibilidad | Todas las series Digiplex (DGP/DGPNE) y todos los paneles de control de la serie EVO. |
| Herramienta de prueba | TestTrek (DG459) |
| Certificación (i.e. CE, UL) | Para obtener información actualizada, visite www.paradox.com |
Garantía
Para obtener información completa sobre la garantía de este producto, consulte la Declaración de garantía limitada que se encuentra en el sitio web www.paradox.com/terms. El uso del producto Paradox significa su aceptación de todos los términos y condiciones de la garantía.
© 2007 Paradox Security Systems Ltd. Todos los derechos reservados. Las especificaciones pueden cambiar sin previo aviso. Se pueden aplicar una o más de las siguientes patentes estadounidenses: 7046142, 6215399, 6111256, 6104319, 5920259, 5886632, 5721542, 5287111, 5119069, 5077549 y RE39406 y otras patentes pendientes pueden aplicar. También pueden aplicarse patentes canadienses e internacionales.
GlassTrek, Digiplex, Digiplex EVO, Magellan y Spectra SP son marcas comerciales o marcas comerciales registradas de Paradox Security Systems Ltd. o sus filiales en Canadá, Estados Unidos y/u otros países.
Impreso en Canadá 7/2007 paradox.com 457-EI00
