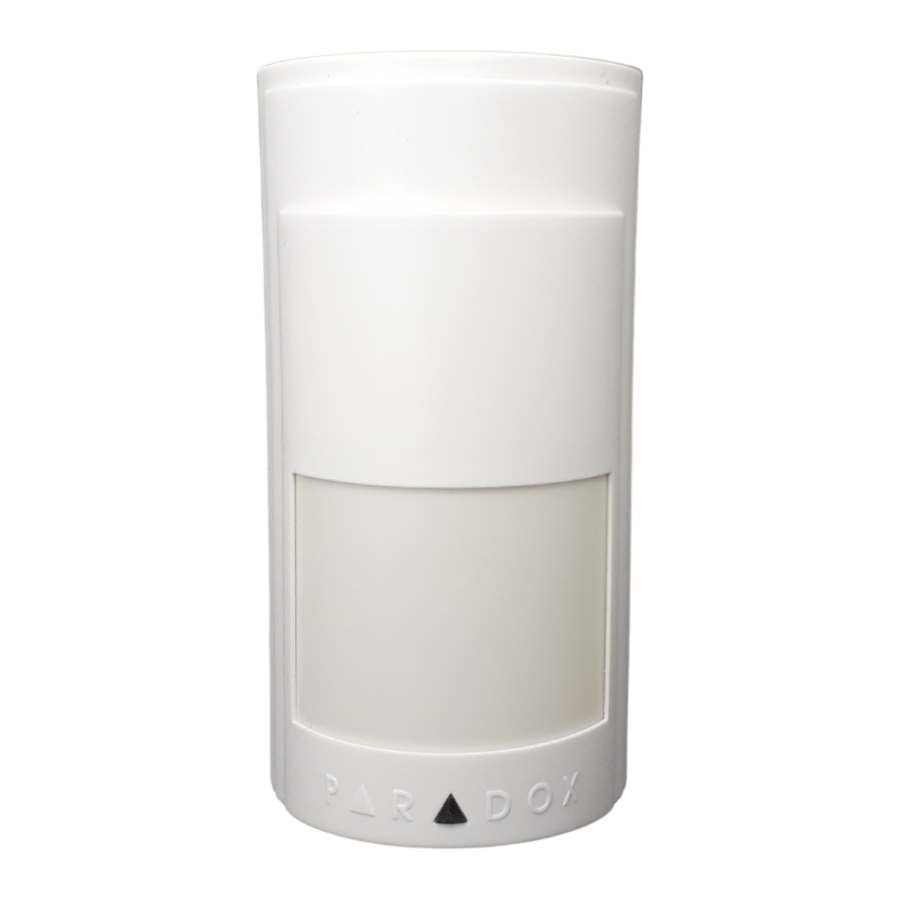

Paradox PMD2P - Ročni detektor gibanja PIR z vgrajeno imunostjo na hišne ljubljenčke

Opis

Paradox PMD2P je analogni enojni optični PIR detektor gibanja z vgrajeno imunostjo na hišne ljubljenčke za uporabo z Magellan brezžičnimi sprejemniki/oddajniki. PMD2P je imun na živali, ki tehtajo do 18 kg (40 funtov), in ima samodejno kompenzacijo temperature.

PMD2P se napaja z baterijami in ima inovativen triminutni način varčevanja z energijo (po dveh zaznavanjih v petminutnem obdobju). Poleg tega programska oprema ALIVE v PMD2P zagotavlja, da alarmna LED še naprej sveti, ko je v načinu varčevanja z energijo, ne da bi pri tem ogrozila življenjsko dobo baterije.

Namestitev

1. Kotna montaža
2. Montaža na ravno površino
3. Luknja za zaščito pred posegi na steni

Pri višini namestitve 2,1 m (7 ft) ±10 % PMD2P zagotavlja popolno pokritost od 1,2 m (3,9 ft) do 11 m (36 ft). Montaža nižje od priporočene višine bo zmanjšala zmogljivost dolgega dosega; višja bo zmanjšala zmogljivost kratkega dosega. Ne zakrivajte detektorja, delno ali v celoti.

Ne dotikajte se senzorja, saj lahko to povzroči okvaro. Očistite površino senzorja z mehko krpo s čistim alkoholom. Izogibajte se tudi upogibanju, rezanju ali spreminjanju antene ali nameščanju detektorja blizu kovine, saj lahko to vpliva na prenos.

Dvojni mehanizem za zaščito pred posegi - stena in pokrov

PMD2P je opremljen z dvojno zaščito pred posegi; alarm se sproži, če se odstrani sprednji pokrov ali če se detektor odstrani s stene. Da bi funkcija odstranitve zaščite pred posegi na steni delovala, je treba v luknjo za zaščito pred posegi na steni vstaviti vijak (glejte Pregled PCB na desni).

Napajanje brezžičnega detektorja

Preverite pravilno polarnost in vstavite tri alkalne baterije "AAA" v prostor za baterije detektorja gibanja. Za zamenjavo baterij odstranite stare baterije, nato pritisnite in spustite stikalo za zaščito pred posegi ter počakajte 60 sekund, da ponovno inicializirate enoto. Ko je inicializacija končana, vstavite baterije in preverite pravilno polarnost (preverite pravilno polarnost tudi na priključku prostora za baterije).

Prepričajte se, da so baterije pri ponovni namestitvi prostora za baterije obrnjene proti zadnji plošči.

Zaporedje vklopa

Po vstavitvi baterij se začne zaporedje vklopa (traja 10-20 sekund). V tem času rdeča LED utripa in detektor ne bo zaznal odprte cone ali posega.

Test moči signala

Za preverjanje pravilnega sprejema signala izvedite test moči signala, kot je opisano v priročniku za referenco in namestitev sprejemnika. Pred izvedbo testa se prepričajte, da so baterije nameščene. Preverite tudi, ali je bil detektor gibanja dodeljen coni v skladu z navodili v priročniku za referenco in namestitev sprejemnika. Če je prenos šibek, lahko premestitev oddajnika za nekaj centimetrov močno izboljša sprejem.

Nastavitve detektorja - hiter pregled

Nastavitve detektorja - podrobnosti

Pregled PCB

Programska oprema Alive

Da bi ohranili življenjsko dobo baterije detektorja gibanja, če detektor gibanja v petminutnem obdobju odda dva signala odprte cone (LED sveti 3 s), bo detektor prešel v način varčevanja z energijo za približno tri minute in ne bo oddajal nobenih alarmnih signalov. Rdeča LED bo še naprej utripala, da bo označevala zaznavanje. Če se pokrov detektorja odstrani in nato zamenja, ko je v načinu varčevanja z energijo, bo prvo zaznavanje sprožilo alarmni signal.

Testiranje hoje

Za aktiviranje načina testiranja hoje za tri minute vklopite detektor ali odprite in zaprite pokrov detektorja. Če je občutljivost nastavljena na Visoko (S2 = Visoko), mora pri 20 °C prečkanje več kot ene celotne cone (ki jo sestavljata dva žarka, levi in desni senzorski element za zaznavanje) s počasno/hitro hojo ali tekom sprožiti alarm. Če je občutljivost nastavljena na Nizko (S2 = Nizko), se količina gibanja, potrebna za sprožitev alarma, podvoji.

Vzorec žarkov

Specifikacije

Garancija: Za popolne informacije o garanciji za ta izdelek si oglejte Izjavo o omejeni garanciji, ki jo najdete na spletnem mestu www.paradox.com/terms. Vaša uporaba izdelka Paradox pomeni, da sprejemate vse garancijske pogoje.

© 2013 Paradox Ltd. Vse pravice pridržane. Specifikacije se lahko spremenijo brez predhodnega obvestila.

Patenti: Lahko se uporabljajo eden ali več naslednjih ameriških patentov: 7046142, 6215399, 6111256, 6104319, 5920259, 5886632, 5721542, 5287111 in RE39406, lahko pa se uporabljajo tudi drugi patenti, ki so v postopku. Lahko se uporabljajo tudi kanadski in mednarodni patenti.
