Paradox NV35X - Priručnik za detektor prozora i kliznih vrata s imunitetom na kućne ljubimce

Sadržaj

1 Opći opis
2 Preporučena instalacija za kućne ljubimce
3 Instaliranje uređaja
4 Programiranje uređaja
- 4.1 Programiranje s tipkovnicom
- 4.2 Programiranje pomoću BabyWare
5 Testiranje jedinice
6 LED zaslon
7 Tehničke specifikacije
8 Uzorak snopa
9 Obavijesti
10 Jamstvo
11 Patenti
12 Reference
13 Preuzmi priručnik
14 Na drugim jezicima

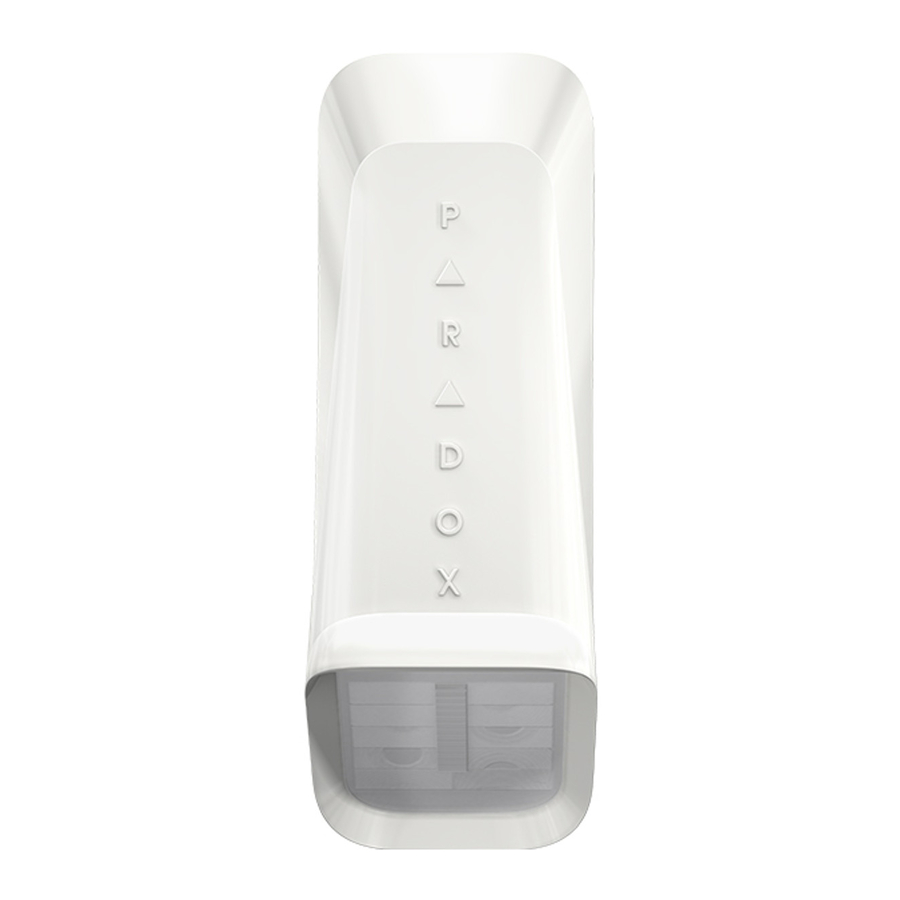

Opći opis

Hvala vam što ste odabrali NV35MX za svoje profesionalne potrebe zaštite. NV35MX EVO verzija pružit će vam najnapredniju zaštitu prozora i kliznih vrata u načinu rada s imunitetom na kućne ljubimce ili oštrom načinu rada, dok se programiranje može obaviti daljinski putem EVO bus veze. Ako imate komentara, pišite nam na Paradox.com/products/feedback. Ovaj vodič opisuje kako instalirati i programirati NV35MX.

Preporučena instalacija za kućne ljubimce

NV35MX je dizajniran za ugradnju unutar okvira prozora i vrata kada se postavlja na otvorenom. To će osigurati najbolju izvedbu protiv lažnih alarma kada nasumični kućni ljubimci kao što su ptice, mačke i mali psi pristupe prozorskoj dasci. Drugi načini ugradnje mogu se koristiti s NV35MX kao što je zaštita zidnom gredom, ali ako se postavi izvan okvira, imunitet na kućne ljubimce može biti ugrožen.

Instaliranje uređaja

Uklonite prednji poklopac NV35MX - otvorite vijak s glavom.
Uklonite glavnu jedinicu: otvorite dva mehanizma za zaključavanje s obje strane stražnjeg poklopca koji pričvršćuju glavnu jedinicu na stražnji poklopac kao što je prikazano u nastavku. Zatim uklonite glavnu jedinicu.
Provucite žice s upravljačke ploče kroz rupe za izbijanje i montirajte stražnji poklopac na okvir prozora ili zid pomoću vijaka.
Pričvrstite glavnu jedinicu na stražnji poklopac - provjerite jesu li brave zatvorene.
Spojite žice na stezaljke prema sljedećem rasporedu žica.

Tablica 1: Raspored žica

Priključni konektor	Preporučeni raspored žica
	Oznaka sabirnice	Boja žice
1	12V+	Crvena
2	Minus (-)	Crna
3	Podaci	Zelena
4	Sat	Žuta

Vratite prednji poklopac i zatvorite vijak s glavom.

Nemojte zaklanjati vidno polje detektora.

Programiranje uređaja

Programirajte detektor pomoću tipkovnice ili softvera BabyWare.

Programiranje s tipkovnicom

Uđite u EVO instalacijski način programiranja.
Uđite u programiranje modula:
1. Unesite odjeljak [4003] u polje Unesi odjeljak.
2. Unesite 8-znamenkasti detektorov [SERIAL NUMBER].
3. Unesite 3-znamenkasti broj [SECTION] koji želite programirati.
Programirajte potrebne funkcije u odjeljku [001] (tablica 2), odjeljku [002] (tablica 3) i odjeljku [003] (tablica 4) u nastavku.

Tablica 2: Odjeljak [001]

Bit	Funkcija	Status/Opis
[1]	LED zaslon Alarm	UKLJUČENO: Omogućeno (zadano) ISKLJUČENO: Onemogućeno
[3]	LED zaslon Problem	UKLJUČENO: Omogućeno (zadano) ISKLJUČENO: Onemogućeno
[4]	LED zaslon Anti-Mask	UKLJUČENO: Omogućeno (zadano) ISKLJUČENO: Onemogućeno
[5]	Anti-Mask	UKLJUČENO: Omogućeno (zadano) ISKLJUČENO: Onemogućeno

Tablica 3: Odjeljak [002]

Bit	Funkcija	Status/Opis
[1]	Neovlaštena jedinica	UKLJUČENO: Omogućeno (zadano), ISKLJUČENO: Onemogućeno
[2]	Neovlašteni zid	UKLJUČENO: Omogućeno (zadano), ISKLJUČENO: Onemogućeno
[3]	Imunitet na KUĆNE LJUBIMCE	UKLJUČENO: Omogućeno (zadano) (PET način rada) ISKLJUČENO: Onemogućeno (SHARP način rada)

Tablica 4: Odjeljak [003]

Razina osjetljivosti PIR-a
Niska: 00	Normalna: 01 (zadano)	Visoka: 02

Programiranje pomoću BabyWare

Otvorite BabyWare.
Odaberite detektor i postavite vrstu zone.
Desnom tipkom miša kliknite detektor da biste otvorili programiranje detektora.
Konfigurirajte potrebne postavke.

Testiranje jedinice

Izvedite test hodanja kako biste testirali uspješnu instalaciju: Hodajte polako preko krajnjeg kraja raspona detekcije. Osigurajte detekciju.
Način testiranja hodanjem traje 5 minuta nakon što se zatvori vijak za zaštitu od neovlaštenog otvaranja.

LED zaslon

Značajka	Indikator statusa LED-a
Neovlašteno otvaranje	Zelena: UKLJUČENO 0,3 sekunde svakih 30 sekundi
Postavka razine osjetljivosti PIR-a	Zelena: Treperi 1-3 puta prema odabranoj razini
Detekcija alarma	Crvena: UKLJUČENO 2 sekunde
Pokretanje/Zatvaranje zaštite od neovlaštenog otvaranja	Zeleno/crveno izmjenično treperi 30 sekundi
Detekcija protiv maskiranja	Narančasta: Treperi UKLJUČENO/ISKLJUČENO 3 puta svakih 60 sekundi

Tehničke specifikacije

Broj modela	NV35MX
Vrsta infracrvenog senzora	2 Dual elementa
Raspon detekcije	Način rada PET Immunity: 7,5 m x 2 m (25 x 7 ft). Sharp način rada: 10 x 2m (33 x 7 ft)
Super imunitet na kućne ljubimce	Veličina kućnog ljubimca otprilike 50 cm
Anti-mask	Aktivna IR detekcija za blokiranje 30 cm i raspršene tekućine
Ulazni napon	10 do 15 VDC
Potrošnja struje	Tipično: 15mA Maksimalno: 19,2mA
Kompatibilnost	EVO sustavi
Zaštita na otvorenom	IP54
Radna temperatura	-35°C do +50°C
Relativna vlažnost	95% bez kondenzacije
Dimenzije	12,3 x 6,1 x 4,3 cm (4,8 x 2,4 x 1,7 in.)
Certifikati	CE, EN50131-2-2 Grade 3, Class IV
Težina	100g / 0,2 lb

Uzorak snopa

PET način rada

SHARP način rada

Gornji pogled

Instalacija načina rada s imunitetom na kućne ljubimce

Obavijesti

Promjene ili preinake ove opreme koje nije izričito odobrila strana odgovorna za usklađenost (Paradox Security Systems Ltd.) mogle bi poništiti ovlaštenje korisnika za rad s opremom.

Jamstvo

Izjava o ograničenom jamstvu nalazi se na web-mjestu www.paradox.com/terms.

Patenti

Vaše korištenje Paradox proizvoda znači da prihvaćate ove uvjete i odredbe. Sljedeći američki patenti mogu se primijeniti 5,886,632 i 6,215,399. Mogu se primijeniti drugi kanadski i međunarodni patenti.

Tiskano u Kanadi 08/2015
