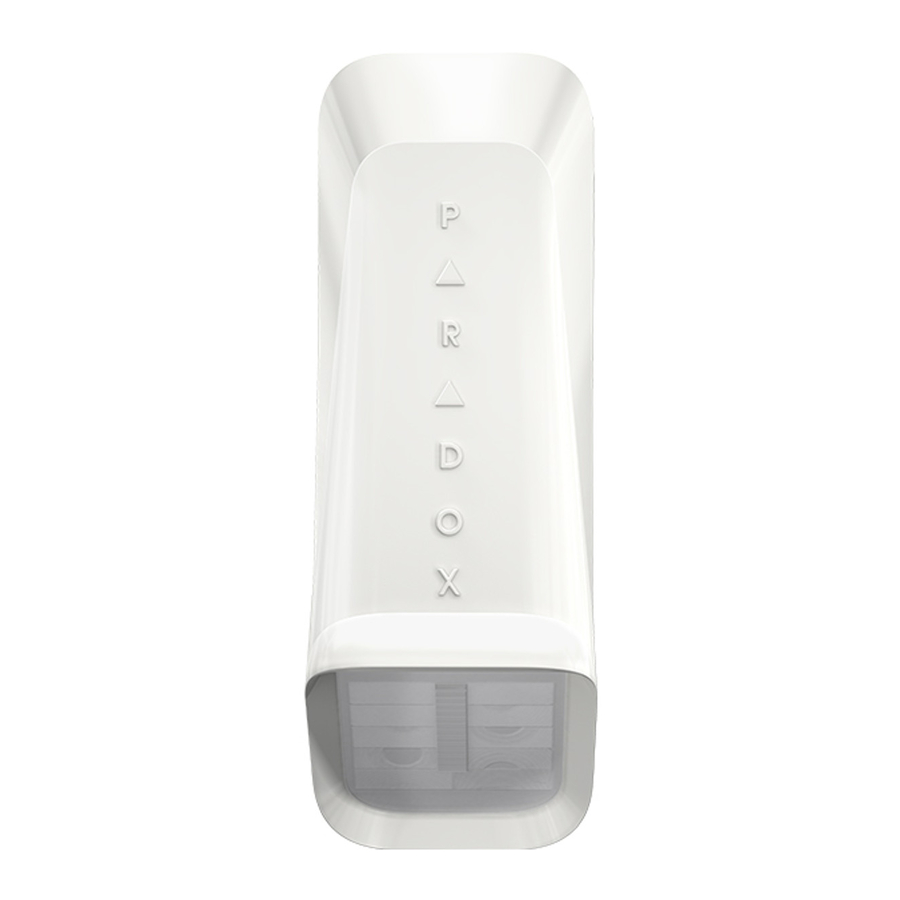

Paradox NV35X – Fenster- und Schiebetürdetektor mit Haustierimmunität Handbuch

Inhalt

1 Allgemeine Beschreibung
2 Empfohlene Installation für Haustierimmunität
3 Installation des Geräts
4 Programmierung des Geräts
- 4.1 Programmierung mit einem Tastenfeld
- 4.2 Programmierung mit BabyWare
5 Testen des Geräts
6 LED-Anzeige
7 Technische Daten
8 Erfassungsmuster
9 Hinweise
10 Garantie
11 Patente
12 Referenzen
13 Anleitung herunterladen
14 In anderen Sprachen

Allgemeine Beschreibung

Vielen Dank, dass Sie den NV35MX für Ihre professionellen Schutzbedürfnisse gewählt haben. Die NV35MX EVO-Version bietet Ihnen den fortschrittlichsten Fenster- und Schiebetürschutz entweder im Haustier-Immun- (Pet Immune) oder im Scharf-Modus (Sharp Mode), während die Programmierung fern über die EVO-Busverbindung erfolgen kann. Wenn Sie Anmerkungen haben, schreiben Sie uns bitte an Paradox.com/products/feedback.Dieser Leitfaden beschreibt, wie Sie den NV35MX installieren und programmieren.

Empfohlene Installation für Haustierimmunität

Der NV35MX wurde für die Installation im Rahmen von Fenstern und Türen im Außenbereich konzipiert. Dies gewährleistet die beste Leistung gegen Fehlalarme, wenn zufällige Haustiere wie Vögel, Katzen und kleine Hunde auf das Fensterbrett gelangen. Andere Installationsmethoden können mit dem NV35MX verwendet werden, wie z.B. der Wandschutz, aber wenn er außerhalb des Rahmens installiert wird, kann seine Haustierimmunität beeinträchtigt werden.

Installation des Geräts

Entfernen Sie die NV35MX-Frontabdeckung – öffnen Sie die unverlierbare Schraube.
Entfernen Sie die Haupteinheit: Öffnen Sie die beiden Schnappverschlussmechanismen auf jeder Seite der Rückabdeckung, welche die Haupteinheit an der Rückabdeckung befestigen, wie unten abgebildet. Entfernen Sie dann die Haupteinheit.
Ziehen Sie die Kabel von der Zentrale durch die Ausbrechöffnungen und montieren Sie die Rückabdeckung mit Schrauben am Fensterrahmen oder an der Wand.
Befestigen Sie die Haupteinheit an der Rückabdeckung – stellen Sie sicher, dass die Verriegelungen einrasten.
Verbinden Sie die Kabel gemäß der folgenden Verdrahtungszuweisung mit den Klemmenblöcken.

Tabelle 1: Verdrahtungszuweisung

Anschlussklemme	Empfohlene Verdrahtungszuweisung
	Bus-Bezeichnung	Kabelfarbe
1	12V+	Rot
2	Minus (-)	Schwarz
3	Data	Grün
4	Clock	Gelb

Bringen Sie die Frontabdeckung wieder an und schließen Sie die unverlierbare Schraube.

Verdecken Sie nicht das Sichtfeld des Detektors.

Programmierung des Geräts

Programmieren Sie den Detektor mit einem Tastenfeld oder der BabyWare-Software.

Programmierung mit einem Tastenfeld

Geben Sie den EVO-Installationsprogrammiermodus ein.
Geben Sie die Modulprogrammierung ein:
1. Geben Sie im Feld "Abschnitt eingeben" den Abschnitt [4003] ein.
2. Geben Sie die 8-stellige [SERIENNUMMER] des Detektors ein.
3. Geben Sie die 3-stellige [ABSCHNITT]-Nummer ein, die Sie programmieren möchten.
Programmieren Sie die erforderlichen Funktionen in den Abschnitten [001] (Tabelle 2), [002] (Tabelle 3) und [003] (Tabelle 4) unten.

Tabelle 2: Abschnitt [001]

Bit	Funktion	Status/Beschreibung
[1]	LED-Anzeige Alarm	EIN: Aktiviert (Standard) AUS: Deaktiviert
[3]	LED-Anzeige Störung	EIN: Aktiviert (Standard) AUS: Deaktiviert
[4]	LED-Anzeige Anti-Mask (Anti-Maskierung)	EIN: Aktiviert (Standard) AUS: Deaktiviert
[5]	Anti-Mask (Anti-Maskierung)	EIN: Aktiviert (Standard) AUS: Deaktiviert

Tabelle 3: Abschnitt [002]

Bit	Funktion	Status/Beschreibung
[1]	Sabotage des Geräts	EIN: Aktiviert (Standard), AUS: Deaktiviert
[2]	Wandsabotage	EIN: Aktiviert (Standard), AUS: Deaktiviert
[3]	Haustierimmunität	EIN: Aktiviert (Standard) (PET-Modus) AUS: Deaktiviert (SHARP-Modus)

Tabelle 4: Abschnitt [003]

PIR-Empfindlichkeitsstufe
Niedrig: 00	Normal: 01 (Standard)	Hoch: 02

Programmierung mit BabyWare

Öffnen Sie BabyWare.
Wählen Sie den Detektor aus und legen Sie den Zonentyp fest.
Klicken Sie mit der rechten Maustaste auf den Detektor, um die Detektorprogrammierung zu öffnen.
Konfigurieren Sie die erforderlichen Einstellungen.

Testen des Geräts

Führen Sie einen Geh-Test (Walk-Test) durch, um die erfolgreiche Installation zu testen: Gehen Sie langsam über das äußerste Ende des Erfassungsbereichs. Stellen Sie die Detektion sicher.
Der Geh-Test-Modus dauert 5 Minuten, nachdem die Sabotageschraube geschlossen wurde.

LED-Anzeige

Funktion	LED-Statusanzeige
Sabotage offen	Grün: EIN für 0,3 Sekunden alle 30 Sekunden
Einstellung der PIR-Empfindlichkeitsstufe	Grün: Blinkt 1-3 Mal entsprechend der ausgewählten Stufe
Alarmerkennung	Rot: EIN für 2 Sekunden
Startvorgang/Sabotage geschlossen	Grün/Rot abwechselndes Blinken für 30 Sekunden
Anti-Mask-Erkennung (Anti-Maskierung)	Orange: Blinkt 3 Mal EIN/AUS alle 60 Sekunden

Technische Daten

Modellnummer	NV35MX
Infrarotsensortyp	2 Dual-Elemente
Erfassungsbereich	Haustierimmun-Modus: 7,5m x 2m (25 x 7 ft). Scharf-Modus: 10 x 2m (33 x 7 ft)
Super-Haustierimmunität	Haustiergröße ca. 50cm
Anti-Mask (Anti-Maskierung)	Aktive IR-Erkennung für 30cm Blockierung und gesprühte Flüssigkeit
Eingangsspannung	10 bis 15 VDC
Stromverbrauch	Typisch: 15mA Maximal: 19.2mA
Kompatibilität	EVO-Systeme
Außenschutz	IP54
Betriebstemperatur	-35°C bis +50°C
Relative Luftfeuchtigkeit	95% nicht kondensierend
Abmessungen	12.3 x 6.1 x 4.3 cm (4.8 x 2.4 x 1.7 in.)
Zertifizierungen	CE, EN50131-2-2 Grade 3, Class IV
Gewicht	100g / 0.2 lb

Erfassungsmuster

PET-Modus

SHARP-Modus

Draufsicht

Installation im PET-Immunitätsmodus

Hinweise

Änderungen oder Modifikationen an diesem Gerät, die nicht ausdrücklich von der für die Konformität verantwortlichen Partei (Paradox Security Systems Ltd.) genehmigt wurden, könnten die Berechtigung des Benutzers zum Betrieb des Geräts aufheben.

Garantie

Die beschränkte Garantieerklärung finden Sie auf der Website www.paradox.com/terms.

Patente

Ihre Nutzung des Paradox-Produkts bedeutet Ihre Zustimmung zu diesen Geschäftsbedingungen. Die folgenden US-Patente können zutreffen: 5,886,632 und 6,215,399. Andere kanadische und internationale Patente können zutreffen.

Gedruckt in Kanada 08/2015
