Paradox NV780MX - Handbuch für dualen Anti-Masken-Außenmelder mit Seitenansicht

Allgemeine Beschreibung

Der NV780MX ist ein dualer, unabhängiger Passiv-Infrarot (PIR)-Bewegungsmelder mit seitlicher Sicht und dualer Anti-Maskierung in einem einzigen Gehäuse, der einen Grenzschutz bietet. Er deckt eine Fläche von ca. 24m / 78 ft. (12m / 39 ft. auf jeder Seite) ab und kann so konfiguriert werden, dass er entweder als eine einzelne Einheit mit zwei Seiten als ein einziger Zonen-Ausgang oder als eine duale Einheit mit jeder Seite als ein separater Zonen-Eingang meldet.

Installation des NV780MX

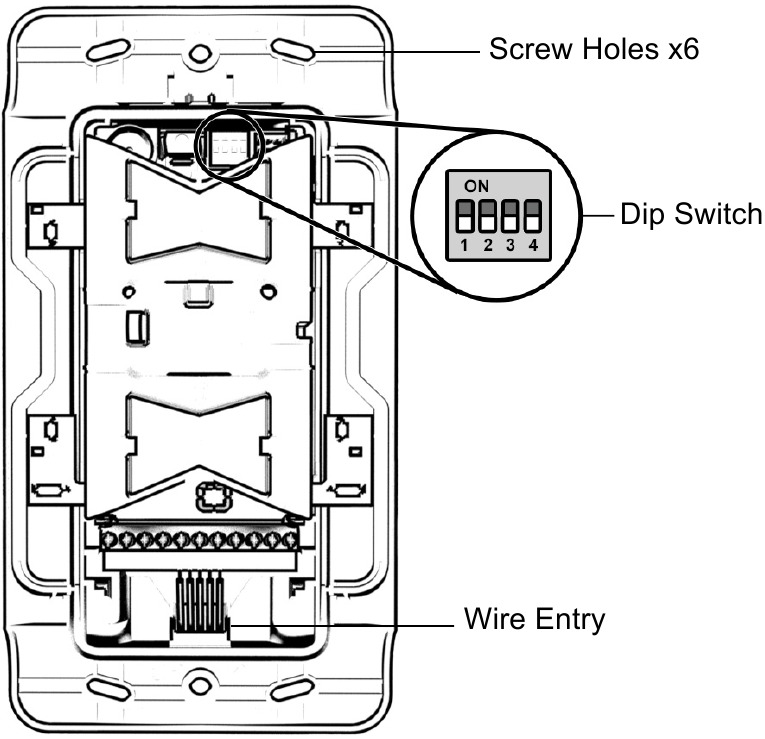

Abbildung 1: Vorderansicht - Gehäuse geöffnet

Mindestempfohlener Installationsabstand: Mindestens 40 cm / 15,7 Zoll vom geschützten Bereich (Tür, Fenster usw.)

Anti-Maskierungs-Kalibrierung

Die Anti-Maskierung kalibriert erst, nachdem der Sabotagekontakt geschlossen ist. Der NV780MX führt eine Anti-Maskierungs-Kalibrierung für bis zu 40 Sekunden durch, angezeigt durch blinkende rot / grüne LEDs, bis der Vorgang abgeschlossen ist. Nach Abschluss schalten sich die LEDs aus. Wenn der Summer auf ON (EIN) eingestellt ist, signalisieren drei Pieptöne, dass die Kalibrierung abgeschlossen ist.

Während der Kalibrierung sollten sich keine Objekte innerhalb von 2m / 6 ft. des Anti-Maskierungs-Sichtfeldes (auf beiden Seiten des Melders) befinden.

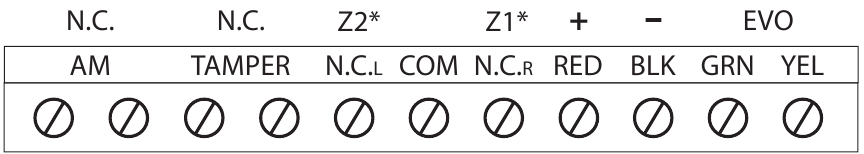

Verkabelung

*Im Einzelmodus aktivieren beide Ausgänge von jeder Seite.

• Der Digiplex-Modus wird aktiviert, wenn eine Bus-Kommunikation mit der Zentrale besteht. Im Digiplex-Modus bleibt der Relaisausgang des Melders aktiv und kann zur Aktivierung anderer Geräte verwendet werden.
• Bei einem Kommunikationsverlust im Digiplex-Modus blinkt die linke LED schnell, bis die Kommunikation wiederhergestellt ist.
• Um in den Relais-Modus zurückzukehren, trennen Sie sowohl die Stromversorgung als auch die Digiplex-Busverbindung und schalten Sie das Modul anschließend wieder ein.

DIP-Schalter

Anzeige der Startsequenz

• LED: Beide linken und rechten LEDs blinken fünf Sekunden lang rot.
• Summer eingeschaltet:
  • Einzelmodus: Ein Piepton für fünf Sekunden.
  • Dualmodus: Abwechselnder Piepton für fünf Sekunden.
• Die Anti-Maskierungs-Kalibrierung kann bis zu 40 Sekunden dauern, rot / grün blinkend, wenn der Summer EIN ist; drei Pieptöne zeigen den Abschluss an.

Alarm

• LED: Rote LED-Anzeige auf der/den relevanten Seite(n) für drei Sekunden.
• Summer eingeschaltet:
  • Einzelmodus: Gleicher Ton für die Erkennung auf beiden Seiten.
  • Dualmodus: Jede Seite hat ihren eigenen Ton.

Anti-Maskierungs-Erkennung

• LED: Blinkt schnell orange (Vor-Alarm-Zustand) und blinkt dann im Alarmfall.
• Wenn der Summer EIN ist: Summer piept 3 Sekunden lang.

HINWEIS: Das Anti-Maskierungs-Relais ist während der Anti-Maskierungs-Erkennung geöffnet.

Einstellen der Strahlreichweite

Stellen Sie die Strahlreichweite ein, indem Sie die untere Linse nach oben und unten verschieben:. Halten Sie die Abdeckung in der Position UP (OBEN) und schieben Sie die Plastiklasche in der unteren Linse auf der Seite, die Sie einstellen möchten, nach oben oder unten, bis das Modul in der gewünschten Position ausgerichtet ist. Richten Sie die Oberkante der Lasche mit dem gewünschten Strahlwinkel aus (Abbildung 2):

0° = 12m
5°= 10.5m
10° = 7.5m
15° = 5.25m
20° = 3m

Nach der Einstellung durch Hineinschieben der Lasche in den Schlitz arretieren.

Einstellen des horizontalen Strahls

Die Strahlen (auf beiden Seiten des Moduls) werden parallel zur Wand projiziert (Standard). Die Strahlen können so eingestellt werden, dass sie 3⁰ horizontal von der Wand weg projiziert werden, wodurch der Strahl 60 cm / 24 Zoll von der Wand entfernt ist, um die Erkennung unerwünschter Objekte neben dem Modul zu vermeiden (Abbildung 2).

Um die Strahlen in Bezug auf die Wand einzustellen, identifizieren Sie die Seite, die eingestellt werden muss, und schieben Sie die Linsenablage in oder aus dem Detektor in die gewünschte Position:
0° - Schieben Sie die Linsenablage, bis sie bündig mit der Oberkante des Linsenhalters ist.
3° - Schieben Sie die Linsenablage, bis sie bündig mit der Unterkante des Linsenhalters ist.

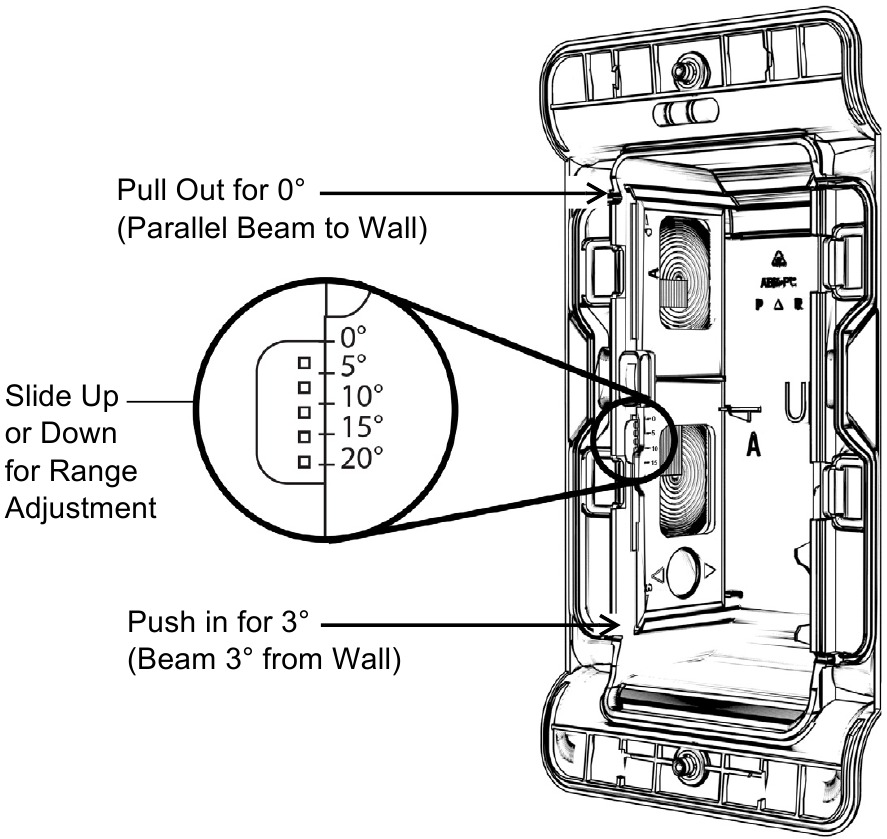

Abbildung 2: Strahleinstellung

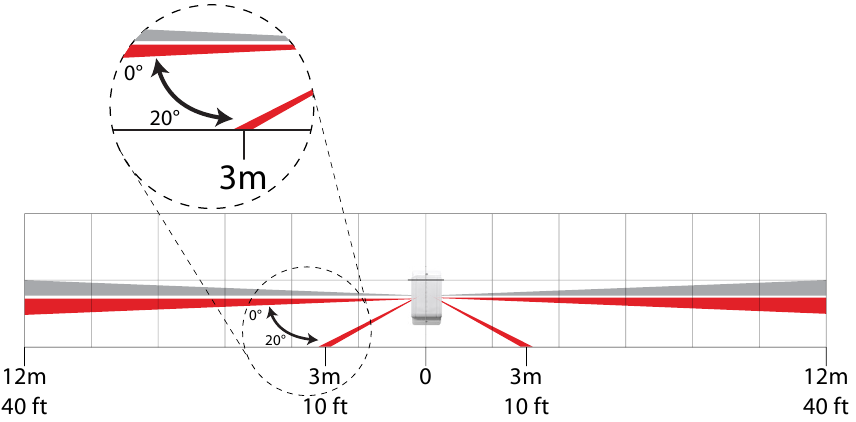

Anpassung der Strahlreichweite

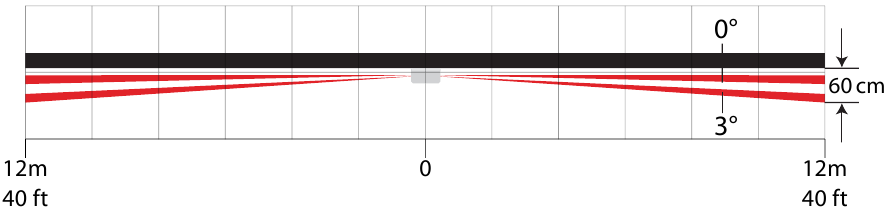

Anpassung des horizontalen Strahls

Technische Spezifikationen
