Paradox NV780MX - Manual de utilizare pentru detectorul de exterior anti-mascare cu vizualizare laterală dublă

Descriere generală

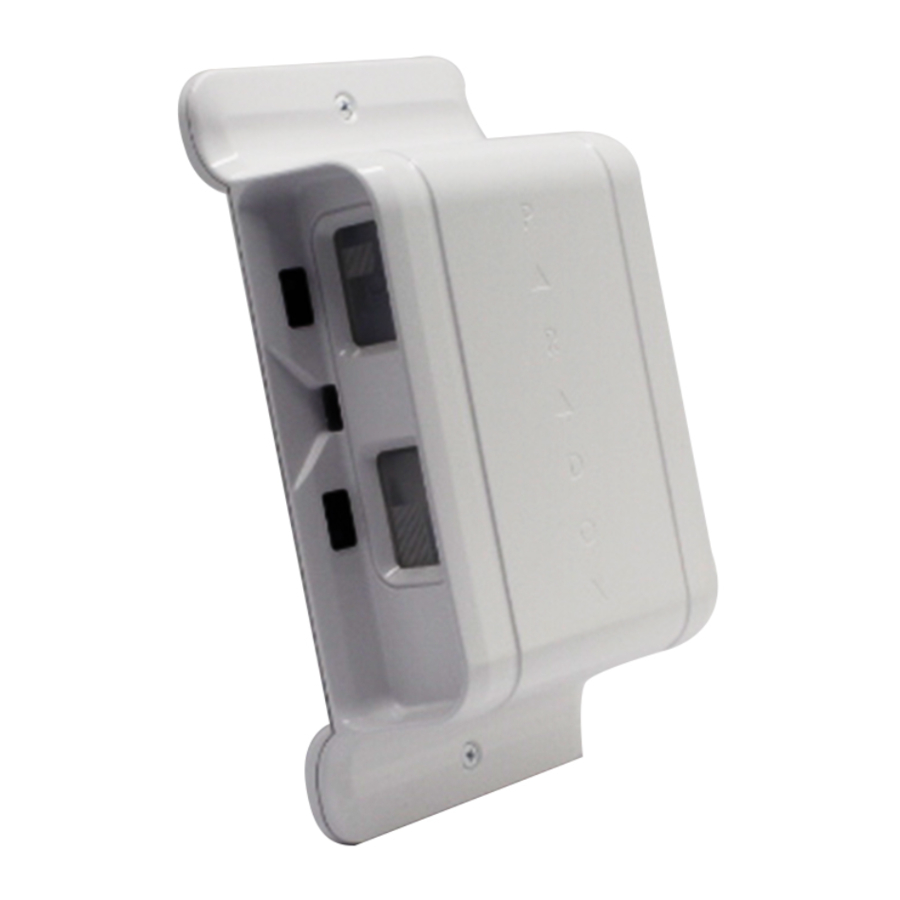

NV780MX este un detector de mișcare cu infraroșu pasiv (PIR) cu vizualizare laterală dublă, independent, cu anti-mascare dublă într-o singură carcasă, oferind protecție perimetrală. Acoperă aproximativ 24m / 78 ft. (12m / 39 ft. pe fiecare parte) și poate fi configurat să raporteze fie ca o singură unitate cu două laturi care raportează ca o singură ieșire de zonă, fie ca o unitate dublă cu fiecare parte raportând ca o intrare de zonă separată.

Instalarea NV780MX

Figura 1: Vedere frontală - Capac deschis

Distanța minimă recomandată de instalare: Cel puțin 40 cm / 15.7 in. de zona protejată (ușă, fereastră, etc.)

Calibrarea anti-mascare

Anti-mascarea se va calibra numai după ce tamper-ul este închis. NV780MX efectuează calibrarea anti-mascare timp de până la 40 de secunde, indicată de LED-urile roșii / verzi intermitente până la finalizare. La finalizare, LED-urile se sting. Dacă buzzer-ul este setat pe ON (pornit), trei bipuri semnalează că calibrarea este completă.

În timpul calibrării, nu ar trebui să existe obiecte la mai puțin de 2m / 6 ft. de câmpul vizual anti-mascare (pe ambele părți ale detectorului).

Cablare

*În modul Single (unic), ambele ieșiri se activează de pe orice parte.

• Modul Digiplex este activat dacă există o comunicare bus cu panoul de control. În modul Digiplex, ieșirea releului detectorului rămâne activă și poate fi utilizată pentru a activa alte dispozitive.
• În cazul unei pierderi de comunicare în modul Digiplex, LED-ul din stânga clipește rapid până când comunicarea este restabilită.
• Pentru a reveni la modul Relay (releu), deconectați atât alimentarea, cât și conexiunea bus Digiplex, apoi reporniți modulul.

Comutator DIP

Indicație secvență de pornire

• LED: Ambele LED-uri din stânga și din dreapta clipesc roșu timp de cinci secunde.
• Buzzer Switch ON (pornit):
  • Mod Single (unic): Un ton de bip timp de cinci secunde.
  • Mod Dual (dublu): Ton alternativ de bip timp de cinci secunde.
• Calibrarea anti-mascare poate dura până la 40 de secunde, roșu / verde intermitent dacă Buzzer este ON (pornit); trei bipuri indică finalizarea.

Alarmă

• LED: Indicație LED roșu pe partea (părțile) relevantă (relevante) timp de trei secunde.
• Buzzer Switch ON (pornit):
  • Mod Single (unic): Același ton pentru detectarea pe ambele părți.
  • Mod Dual (dublu): Fiecare parte are propriul ton.

Detecție anti-mascare

• LED: Clipește portocaliu rapid (stare de pre-alarmă) și apoi clipește când este în alarmă.
• Dacă Buzzer este ON (pornit): buzzer-ul emite un bip timp de 3 secunde.

NOTĂ: Releul anti-mascare este deschis în timpul detecției anti-mascare.

Ajustarea intervalului fasciculului

Ajustați intervalul fasciculului deplasând lentila inferioară în sus și în jos:. Țineți capacul în poziția UP (sus) și glisați clapeta de plastic din lentila inferioară în sus sau în jos pe partea pe care doriți să o ajustați, până când modulul este aliniat în poziția dorită. Aliniați partea superioară a clapetei cu unghiul necesar al fasciculului (Figura 2):

0° = 12m
5°= 10.5m
10° = 7.5m
15° = 5.25m
20° = 3m

Odată ajustat, blocați-l în poziție împingând clapeta în slot.

Ajustarea fasciculului orizontal

Fasciculele (pe ambele părți ale modulului) sunt proiectate paralel cu peretele (implicit). Fasciculele pot fi ajustate pentru a proiecta 3⁰ orizontal de la perete, distanțând fasciculul la 60 cm / 24 in. de perete pentru a evita detectarea obiectelor nedorite de lângă modul (Figura 2).

Pentru a ajusta fasciculele în raport cu peretele, identificați partea care necesită ajustare și glisați tava lentilei în interiorul sau în exteriorul detectorului în poziția necesară:
0° - Glisați tava lentilei până când este la același nivel cu marginea superioară a suportului lentilei.
3° - Glisați tava lentilei până când este la același nivel cu marginea inferioară a suportului lentilei.

Figura 2: Ajustarea fasciculului

Ajustarea intervalului fasciculului

Ajustarea fasciculului orizontal

Specificații tehnice

Garanție: Pentru informații complete despre garanția acestui produs, vă rugăm să consultați Declarația de garanție limitată care se găsește pe site-ul web: www.paradox.com/terms sau contactați distribuitorul local. © 2016 Paradox Security Systems (Bahamas) Ltd. Toate drepturile rezervate. Specificațiile pot fi modificate fără notificare prealabilă.

Brevete: Se pot aplica unul sau mai multe dintre următoarele brevete americane: 7046142, 6215399, 6111256, 6104319, 5920259, 5886632, 5721542, 5287111 și RE39406 și se pot aplica alte brevete în așteptare. Se pot aplica, de asemenea, brevete canadiene și internaționale.
