Paradox NV780MX - Ikki tomonlama ko'rinishli, niqobga qarshi tashqi detektor qo'llanmasi
- 1 Umumiy tavsif
- 2 NV780MXni o'rnatish
- 3 Niqobga qarshi kalibrlash
- 4 Simlarni ulash
- 5 Dip kaliti
- 6 Quvvatni yoqish ketma-ketligining ko'rsatkichi
- 7 Signal
- 8 Niqobga qarshi aniqlash
- 9 Nur diapazonini sozlash
- 10 Gorizontal nurni sozlash
- 11 Nur diapazonini sozlash
- 12 Gorizontal nurni sozlash
- 13 Texnik xususiyatlar
- 14 Manbalar
- 15 Qo'llanmani yuklab olish
- 16 Boshqa tillarda
Umumiy tavsif

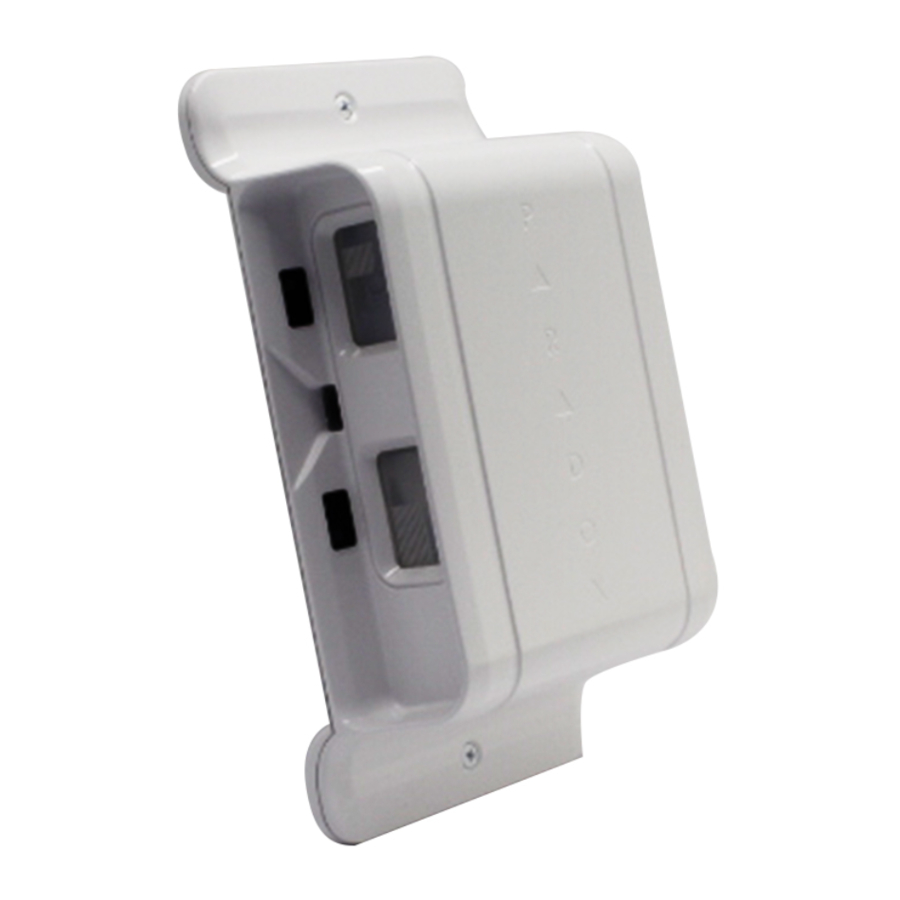

NV780MX - bu bitta korpusda joylashgan ikkita, mustaqil, yonma-yon ko'rinishli passiv infraqizil (PIR) harakat detektori bo'lib, ikki tomonlama niqobga qarshi himoya bilan ta'minlaydi va chegara himoyasini ta'minlaydi. Taxminan 24m / 78 fut (har bir tomonda 12m / 39 fut) masofani qamrab oladi va ikki tomonni bitta zona chiqishi sifatida xabar qiluvchi bitta qurilma sifatida yoki har bir tomonni alohida zona kirishi sifatida xabar qiluvchi ikkita qurilma sifatida sozlanishi mumkin.
NV780MXni o'rnatish
1-rasm: Old ko'rinish - Ochiq qopqoq
Tavsiya etilgan minimal o'rnatish masofasi: Himoyalangan hududdan (eshik, deraza va boshqalar) kamida 40 sm / 15,7 dyuym.
Niqobga qarshi kalibrlash
Niqobga qarshi funksiya faqat tamper yopilgandan keyin kalibrlanadi. NV780MX 40 soniyagacha niqobga qarshi kalibrlashni amalga oshiradi, bu tugallangunga qadar qizil / yashil LEDlar miltillashi bilan ko'rsatiladi. Tugallangandan so'ng, LEDlar o'chadi. Agar buzzer ON (yoqilgan) holatiga o'rnatilgan bo'lsa, uchta signal kalibrlash tugallanganligini bildiradi.
Kalibrlash vaqtida hech qanday ob'ekt detektorning har ikki tomonidagi niqobga qarshi ko'rish maydonidan 2m / 6 fut ichida bo'lmasligi kerak.
Simlarni ulash
*Yagona rejimda har ikki tomondan ham chiqishlar faollashadi.
- Agar boshqaruv paneli bilan avtobus aloqasi mavjud bo'lsa, Digiplex rejimi yoqiladi. Digiplex rejimida detektorning relay chiqishi faol bo'lib qoladi va boshqa qurilmalarni faollashtirish uchun ishlatilishi mumkin.
- Digiplex rejimida aloqa yo'qolganda, chap LED aloqa tiklanmaguncha tez miltillaydi.
- Relay rejimiga qaytish uchun quvvatni ham, Digiplex avtobus ulanishini ham uzing, so'ngra modulni yoqing.
Dip kaliti
| Dip kaliti | Funksionallik |
| 1 | LED: ON (yoqish) / OFF (o'chirish) |
| 2 | Buzzer: ON (yoqish) / OFF (o'chirish) |
| 3 | Sezuvchanlik ON: (Yuqori) OFF: (Past) |
| 4 | Yagona rejim: ON (yoqish) Ikki tomonlama rejim: OFF (o'chirish) |
Quvvatni yoqish ketma-ketligining ko'rsatkichi
- LED: Chap va o'ng LEDlarning ikkalasi ham besh soniya davomida qizil rangda miltillaydi.
- Buzzer kaliti ON (yoqilgan):
- Yagona rejim: Besh soniya davomida bitta tonli signal.
- Ikki tomonlama rejim: Besh soniya davomida navbatma-navbat tonli signal.
- Niqobga qarshi kalibrlash 40 soniyagacha davom etishi mumkin, agar Buzzer ON (yoqilgan) bo'lsa, qizil / yashil miltillash; uchta signal tugallanganligini bildiradi.
Signal
- LED: Tegishli tomonda(larda) uch soniya davomida qizil LED indikatori.
- Buzzer kaliti ON (yoqilgan):
- Yagona rejim: Har ikki tomonni aniqlash uchun bir xil ton.
- Ikki tomonlama rejim: Har bir tomonning o'z toni bor.
Niqobga qarshi aniqlash
- LED: Tezda to'q sariq rangda miltillaydi (signal oldidan holat) va keyin signal paytida miltillaydi.
- Agar Buzzer ON (yoqilgan) bo'lsa: buzzer 3 soniya davomida signal beradi.
ESLATMA: Niqobga qarshi relay niqobga qarshi aniqlash vaqtida ochiq bo'ladi.
Nur diapazonini sozlash
Pastki linzani yuqoriga va pastga siljitish orqali nur diapazonini sozlang:. Qopqoqni YUQORI holatda ushlab turing va modul kerakli holatda tekislanmaguncha, sozlashni xohlagan tomonda pastki linzadagi plastik yorliqni yuqoriga yoki pastga siljiting. Yorliqning yuqori qismini nurning kerakli burchagi bilan tekislang (2-rasm):
0° = 12m
5°= 10.5m
10° = 7.5m
15° = 5.25m
20° = 3m
Sozlangandan so'ng, yorliqni uyaga surish orqali joyiga mahkamlang.
Gorizontal nurni sozlash
Nurlar (modulning har ikki tomonida) devorga parallel ravishda (standart) proektsiyalanadi. Nurlarni devordan 30 gorizontal ravishda proektsiyalash uchun sozlash mumkin, bu modul yonidagi keraksiz ob'ektlarni aniqlashdan qochish uchun nurni devordan 60 sm / 24 dyuym uzoqlashtiradi (2-rasm).
Devorga nisbatan nurlarni sozlash uchun sozlash kerak bo'lgan tomonni aniqlang va linza patnisini detektordan kerakli holatga suring yoki chiqarib oling:
0° - Linza patnisini linza ushlagichining yuqori qirrasi bilan tekis bo'lgunga qadar suring.
3° - Linza patnisini linza ushlagichining pastki qirrasi bilan tekis bo'lgunga qadar suring.
2-rasm: Nurni sozlash
Nur diapazonini sozlash
Gorizontal nurni sozlash
Texnik xususiyatlar
| Sensor | 4x ikkita past shovqinli to'rtburchak elementlar |
| Linza | 2-avlod, tekis, 2x ikkita nurli, 1,7 dyuymli fokus nuqtasi, tor nurli uzoq masofali Fresnel linzalari |
| Qayta ishlash | Raqamli APSP / Raqamli haroratni kompensatsiya qilish |
| Ishga tushirish vaqti | 25 soniya |
| Aniqlash tezligi | 0,2 m / sek. – 4 m / sek. (0,6 fut / sek. – 13,1 fut / sek.) |
| Quvvat kirishi | 9 Vdc dan 15 Vdc gacha |
| Tok iste'moli | Odatda/Kutish: 37mA, Maks: 80mA |
| Qamrov | Ikki tomonlama, mustaqil, 2 x 3 m dan 12 m gacha (10 futdan 39 futgacha) 1,5 m / 4,9 fut balandlikda |
| Uy hayvonlariga immunitet | 40 kg gacha (90 lb) - minimal 1,5 m / 4,9 fut o'rnatish balandligi |
| Niqobga qarshi | 10 sm dan 30 sm gacha bo'lgan to'siqni va purkalgan suyuqlikni faol IR aniqlash |
| Signal indikatori | 3 soniya davomida 2x qizil LED + buzzer |
| Signal chiqishi | 2x Qattiq holat, N.C, 150 mA. |
| Tamperga qarshi kalit | N.C. 28 Vdc, 0,15A |
| Ishlash harorati | -35°C dan +50°C gacha / -31°F dan +122°F gacha |
| Namlik | Maksimal 95%. |
| O'lchamlar | Uzunligi 8,2 dyuym x Kengligi 4,3 dyuym x Chuqurligi 2,7 dyuym (21 sm x 11 sm x 7 sm) |
| RF immuniteti | EN 50130-4 ga mos keladi: 10V / m 80 MHz dan 2,7 GHz gacha |
| Standartlar | EN 50131-2-2, Xavfsizlik darajasi 2, EN 50130-5 Atrof-muhit klassi IVA |
Kafolat: Ushbu mahsulot bo'yicha to'liq kafolat ma'lumotlari uchun veb-saytda joylashgan Cheklangan kafolat bayonotiga murojaat qiling: www.paradox.com/terms yoki mahalliy distribyutoringizga murojaat qiling. © 2016 Paradox Security Systems (Bahamas) Ltd. Barcha huquqlar himoyalangan. Texnik xususiyatlar oldindan ogohlantirilmasdan o'zgartirilishi mumkin.
Patentlar: Quyidagi AQSh patentlaridan biri yoki bir nechtasi qo'llanilishi mumkin: 7046142, 6215399, 6111256, 6104319, 5920259, 5886632, 5721542, 5287111 va RE39406 va boshqa kutilayotgan patentlar qo'llanilishi mumkin. Kanada va xalqaro patentlar ham qo'llanilishi mumkin.
