Descrizione generale

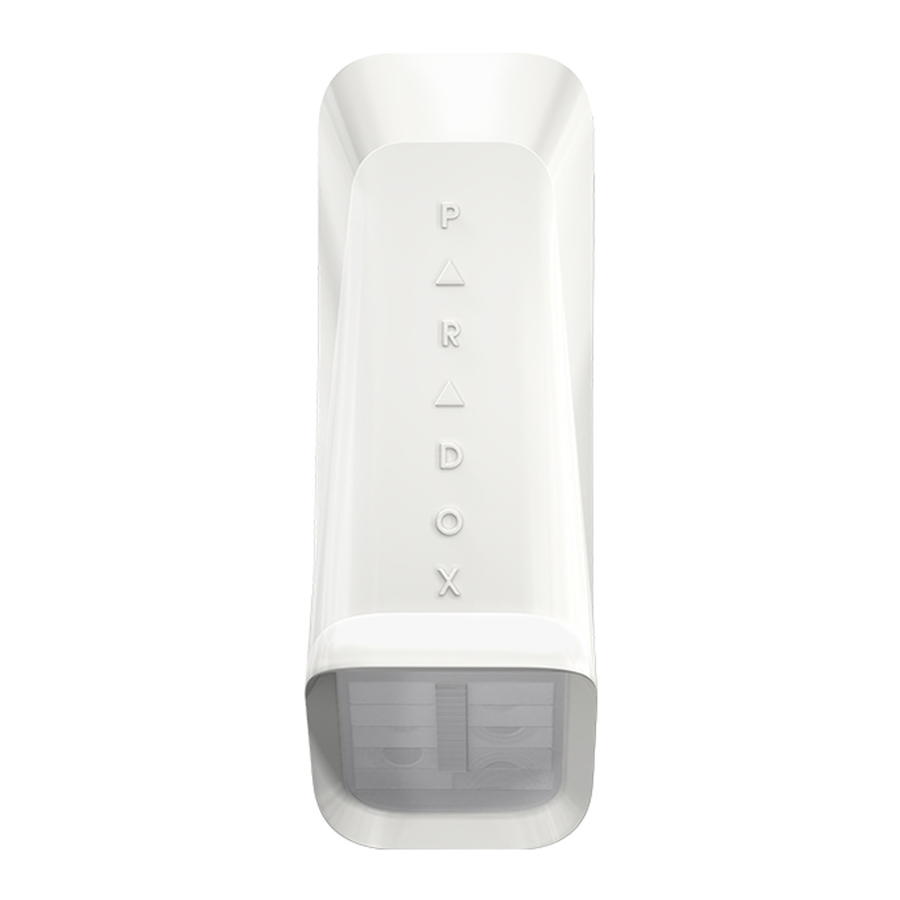

Grazie per aver scelto NV35MX per le tue esigenze di protezione professionale. La versione NV35MX EVO ti fornirà la protezione più avanzata per finestre e porte scorrevoli sia in modalità Pet Immune (Immunità agli animali domestici) che in modalità Sharp (Nitida), mentre la programmazione può essere eseguita da remoto tramite la connessione bus EVO. Se hai commenti, scrivici a Paradox.com/products/feedback. Questa guida descrive come installare e programmare NV35MX.
Installazione consigliata per animali domestici
NV35MX è stato progettato per essere installato all'interno del telaio di finestre e porte quando installato all'esterno. Ciò garantirà le migliori prestazioni contro i falsi allarmi quando animali domestici casuali come uccelli, gatti e cani di piccola taglia accedono al davanzale della finestra. Altri metodi di installazione possono essere utilizzati con NV35MX come la protezione della trave a muro, ma se installato al di fuori del telaio, la sua immunità agli animali domestici potrebbe essere compromessa.
Installazione del dispositivo
- Rimuovere il coperchio anteriore di NV35MX - aprire la vite imperdibile.
![Installazione del dispositivo - Fase 1 - Rimuovere il coperchio]( "Paradox - NV35MX - Installazione del dispositivo - Fase 1 - Rimuovere il coperchio")
- Rimuovere l'unità principale: aprire i due meccanismi di blocco a scatto su ciascun lato del coperchio posteriore che fissa l'unità principale al coperchio posteriore come mostrato di seguito. Quindi rimuovere l'unità principale.
![Installazione del dispositivo - Fase 2 - Rimuovere l'unità principale]( "Paradox - NV35MX - Installazione del dispositivo - Fase 2 - Rimuovere l'unità principale")
- Tirare i cavi dal pannello di controllo attraverso i fori di rottura e montare il coperchio posteriore sul telaio della finestra o sulla parete utilizzando le viti.
![Installazione del dispositivo - Fase 3]( "Paradox - NV35MX - Installazione del dispositivo - Fase 3")
- Fissare l'unità principale al coperchio posteriore - assicurarsi che i blocchi si chiudano a scatto.
![Installazione del dispositivo - Fase 4 - Fissare l'unità principale]( "Paradox - NV35MX - Installazione del dispositivo - Fase 4 - Fissare l'unità principale")
- Collegare i cavi ai morsetti secondo la seguente assegnazione dei cavi.
Tabella 1: Assegnazione dei cavi
| Connettore terminale | Assegnazione dei cavi consigliata | |
| Etichetta bus | Colore del cavo | |
| 1 | 12V+ | Rosso |
| 2 | Meno (-) | Nero |
| 3 | Dati (Data) | Verde |
| 4 | Clock | Giallo |
- Rimetti il coperchio anteriore e chiudi la vite imperdibile.
Non oscurare il campo visivo del rilevatore.
Programmazione del dispositivo
Programmare il rilevatore con una tastiera o il software BabyWare.
Programmazione con una tastiera
- Entrare nella modalità di programmazione installatore EVO.
- Entrare nella programmazione del modulo:
- Inserire la sezione [4003] nel campo Inserisci sezione.
- Inserire il numero di 8 cifre [SERIAL NUMBER] (NUMERO DI SERIE) del rilevatore.
- Inserire il numero di 3 cifre [SECTION] (SEZIONE) che si desidera programmare.
- Programmare le funzioni richieste nella sezione [001] (tabella 2), nella sezione [002] (tabella 3) e nella sezione [003] (tabella 4) di seguito.
Tabella 2: Sezione [001]
| Bit | Funzione | Stato/Descrizione |
| [1] | Allarme display a LED (LED Display Alarm) | ATTIVATO: Abilitato (predefinito) DISATTIVATO: Disabilitato |
| [3] | Guasto display a LED (LED Display Trouble) | ATTIVATO: Abilitato (predefinito) DISATTIVATO: Disabilitato |
| [4] | Anti-mascheramento display a LED (LED Display Anti-Mask) | ATTIVATO: Abilitato (predefinito) DISATTIVATO: Disabilitato |
| [5] | Anti-mascheramento (Anti-Mask) | ATTIVATO: Abilitato (predefinito) DISATTIVATO: Disabilitato |
Tabella 3: Sezione [002]
| Bit | Funzione | Stato/Descrizione |
| [1] | Manomissione unità (Unit Tamper) | ATTIVATO: Abilitato (predefinito), DISATTIVATO: Disabilitato |
| [2] | Manomissione parete (Wall Tamper) | ATTIVATO: Abilitato (predefinito), DISATTIVATO: Disabilitato |
| [3] | Immunità agli animali domestici (PET Immunity) | ATTIVATO: Abilitato (predefinito) (modalità PET) DISATTIVATO: Disabilitato (modalità SHARP) |
Tabella 4: Sezione [003]
| Livello di sensibilità PIR | ||
| Basso (Low): 00 | Normale (Normal): 01 (predefinito) | Alto (High): 02 |
Programmazione con BabyWare
- Aprire BabyWare.
- Selezionare il rilevatore e impostare il tipo di zona.
- Fare clic con il pulsante destro del mouse sul rilevatore per aprire la programmazione del rilevatore.
![Programmazione del dispositivo - Programmazione con BabyWare]( "Paradox - NV35MX - Programmazione del dispositivo - Programmazione con BabyWare")
- Configurare le impostazioni richieste.
Test dell'unità
Eseguire un test di camminata (Walk-Test) per verificare l'installazione corretta: camminare lentamente attraverso l'estremità più lontana del raggio di rilevamento. Assicurarsi del rilevamento.
La modalità test di camminata dura 5 minuti dopo la chiusura della vite antimanomissione.
Display a LED
| Funzionalità | Indicatore di stato LED |
| Manomissione aperta (Tamper open) | Verde: ACCESO per 0,3 secondi ogni 30 secondi |
| Impostazione del livello di sensibilità PIR (PIR sensitivity level setting) | Verde: lampeggia 1-3 volte in base al livello selezionato |
| Rilevamento allarme (Alarm detection) | Rosso: ACCESO per 2 secondi |
| Avvio/Chiusura antimanomissione (Booting/Tamper close) | Lampeggi alternati verde/rosso per 30 secondi |
| Rilevamento anti-mascheramento (Anti-mask detection) | Arancione: lampeggia ACCESO/SPENTO 3 volte ogni 60 secondi |
Specifiche tecniche
| Numero modello | NV35MX |
| Tipo di sensore a infrarossi (Infrared Sensor type) | 2 Doppi elementi |
| Raggio di rilevamento (Detection range) | Modalità PET Immunity: 7,5 m x 2 m (25 x 7 piedi). Modalità Sharp: 10 x 2 m (33 x 7 piedi) |
| Super immunità agli animali domestici (Super Pet Immunity) | Dimensione dell'animale domestico di circa 50 cm |
| Anti-mascheramento (Anti-mask) | Rilevamento IR attivo per blocco di 30 cm e liquido spruzzato |
| Tensione di ingresso (Input voltage) | Da 10 a 15 V CC |
| Consumo di corrente (Current consumption) | Tipico: 15mA Massimo: 19,2mA |
| Compatibilità (Compatibility) | Sistemi EVO |
| Protezione esterna (Outdoor protection) | IP54 |
| Temperatura di esercizio (Operation temperature) | Da -35°C a +50°C |
| Umidità relativa (Relative humidity) | 95% senza condensa |
| Dimensioni (Dimensions) | 12,3 x 6,1 x 4,3 cm (4,8 x 2,4 x 1,7 pollici) |
| Certificazioni (Certifications) | CE, EN50131-2-2 Grado 3, Classe IV |
| Peso (Weight) | 100 g / 0,2 libbre |
Schema del fascio
Modalità PET
Modalità SHARP
Vista dall'alto
Installazione in modalità immunità agli animali domestici
Notifiche
Cambiamenti o modifiche a questa apparecchiatura non espressamente approvati dalla parte responsabile della conformità (Paradox Security Systems Ltd.) potrebbero invalidare l'autorità dell'utente a utilizzare l'apparecchiatura.
Garanzia
La dichiarazione di garanzia limitata si trova sul sito web www.paradox.com/terms.
Brevetti
L'utilizzo del prodotto Paradox implica l'accettazione di questi termini e condizioni. I seguenti brevetti statunitensi possono essere applicati 5.886.632 e 6.215.399. Altri brevetti canadesi e internazionali possono essere applicati.
Stampato in Canada 08/2015
