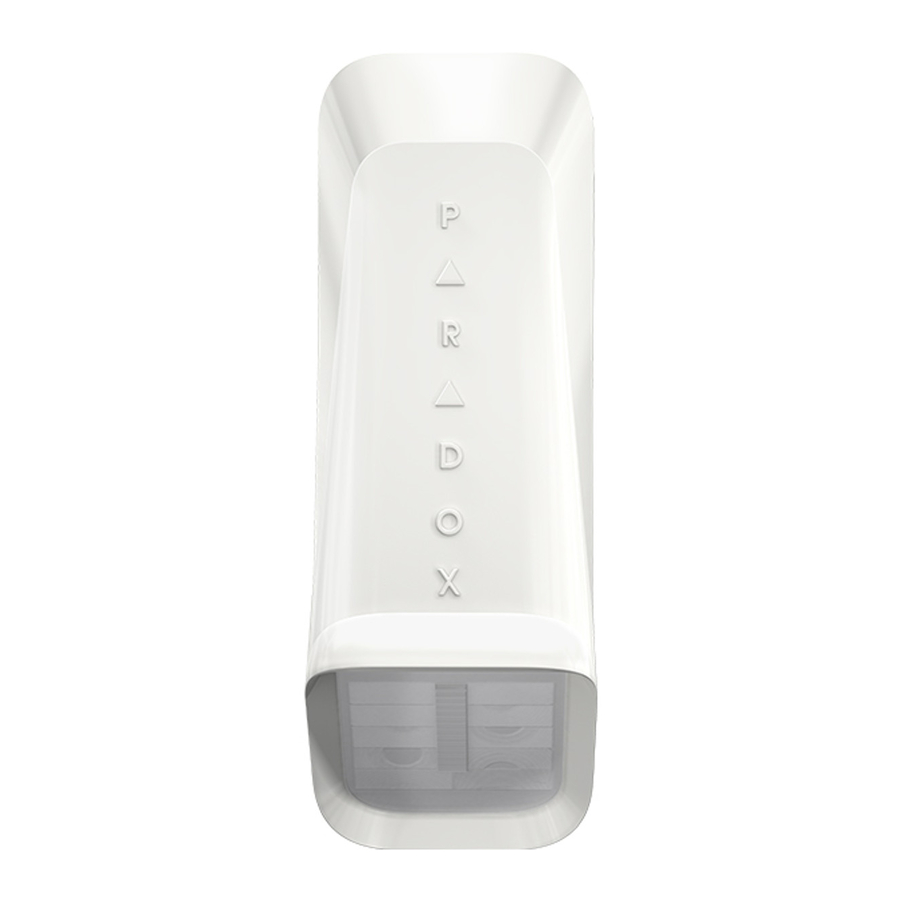

Paradox NV35X - Instrukcja obsługi detektora okien i drzwi przesuwnych z odpornością na zwierzęta
Opis ogólny
Dziękujemy za wybranie NV35MX do profesjonalnej ochrony. Wersja NV35MX EVO zapewni Ci najbardziej zaawansowaną ochronę okien i drzwi przesuwnych w trybie odporności na zwierzęta lub trybie Sharp, a programowanie można wykonywać zdalnie za pomocą połączenia magistrali EVO. Jeśli masz jakieś uwagi, napisz do nas na Paradox.com/products/feedback. Niniejsza instrukcja opisuje sposób instalacji i programowania NV35MX.
Zalecana instalacja dla zwierząt
NV35MX został zaprojektowany do instalacji w ramie okien i drzwi, gdy jest instalowany na zewnątrz. Zapewni to najlepszą wydajność w zapobieganiu fałszywym alarmom, gdy przypadkowe zwierzęta, takie jak ptaki, koty i małe psy, dostaną się na parapet. Inne metody instalacji mogą być używane z NV35MX, takie jak ochrona belki ściennej, ale jeśli jest zainstalowany poza ramą, jego odporność na zwierzęta może być zagrożona.
Instalacja urządzenia
- Zdejmij przednią pokrywę NV35MX - otwórz śrubę Captive (śruba niewypadająca).
![Instalacja urządzenia - Krok 1 - Zdejmij pokrywę]( "Paradox - NV35MX - Instalacja urządzenia - Krok 1 - Zdejmij pokrywę")
- Zdejmij jednostkę główną: otwórz dwa zatrzaskowe mechanizmy blokujące po każdej stronie tylnej pokrywy, mocując jednostkę główną do tylnej pokrywy, jak pokazano poniżej. Następnie zdejmij jednostkę główną.
![Instalacja urządzenia - Krok 2 - Zdejmij jednostkę główną]( "Paradox - NV35MX - Instalacja urządzenia - Krok 2 - Zdejmij jednostkę główną")
- Przeciągnij przewody z centrali sterującej przez otwory i zamontuj tylną pokrywę na ramie okiennej lub ścianie za pomocą śrub.
![Instalacja urządzenia - Krok 3]( "Paradox - NV35MX - Instalacja urządzenia - Krok 3")
- Przymocuj jednostkę główną do tylnej pokrywy - upewnij się, że zamki zatrzasnęły się.
![Instalacja urządzenia - Krok 4 - Przymocuj jednostkę główną]( "Paradox - NV35MX - Instalacja urządzenia - Krok 4 - Przymocuj jednostkę główną")
- Podłącz przewody do listew zaciskowych zgodnie z poniższym przypisaniem okablowania.
Tabela 1: Przypisanie okablowania
| Złącze zaciskowe | Zalecane przypisanie okablowania | |
| Etykieta magistrali | Kolor przewodu | |
| 1 | 12V+ | Czerwony |
| 2 | Minus (-) | Czarny |
| 3 | Data | Zielony |
| 4 | Clock (zegar) | Żółty |
- Załóż przednią pokrywę i zamknij śrubę Captive (śruba niewypadająca).
Nie zasłaniaj pola widzenia detektora.
Programowanie urządzenia
Zaprogramuj detektor za pomocą klawiatury lub oprogramowania BabyWare.
Programowanie za pomocą klawiatury
- Wejdź w tryb programowania instalatora EVO.
- Wejdź w programowanie modułu:
- Wprowadź sekcję [4003] w polu "Enter Section" (wprowadź sekcję).
- Wprowadź 8-cyfrowy [SERIAL NUMBER] (numer seryjny) detektora.
- Wprowadź 3-cyfrowy numer [SECTION] (sekcji), którą chcesz zaprogramować.
- Zaprogramuj wymagane funkcje w sekcji [001] (tabela 2), sekcji [002] (tabela 3) i sekcji [003] (tabela 4) poniżej.
Tabela 2: Sekcja [001]
| Bit | Funkcja | Status/Opis |
| [1] | LED Display Alarm (wyświetlanie alarmu LED) | ON: Włączone (domyślnie) OFF: Wyłączone |
| [3] | LED Display Trouble (wyświetlanie usterki LED) | ON: Włączone (domyślnie) OFF: Wyłączone |
| [4] | LED Display Anti- Mask (wyświetlanie antymaski LED) | ON: Włączone (domyślnie) OFF: Wyłączone |
| [5] | Anti- Mask (antymaska) | ON: Włączone (domyślnie) OFF: Wyłączone |
Tabela 3: Sekcja [002]
| Bit | Funkcja | Status/Opis |
| [1] | Unit Tamper (sabotaż jednostki) | ON: Włączone (domyślnie), OFF: Wyłączone |
| [2] | Wall Tamper (sabotaż ścienny) | ON: Włączone (domyślnie), OFF: Wyłączone |
| [3] | PET Immunity (odporność na zwierzęta) | ON: Włączone (domyślnie) (tryb PET) OFF: Wyłączone (tryb SHARP) |
Tabela 4: Sekcja [003]
| Poziom czułości PIR | ||
| Low (niski): 00 | Normal (normalny): 01 (domyślnie) | High (wysoki): 02 |
Programowanie za pomocą BabyWare
- Otwórz BabyWare.
- Wybierz detektor i ustaw typ strefy.
- Kliknij prawym przyciskiem myszy na detektor, aby otworzyć programowanie detektora.
![Programowanie urządzenia - Programowanie za pomocą BabyWare]( "Paradox - NV35MX - Programowanie urządzenia - Programowanie za pomocą BabyWare")
- Skonfiguruj wymagane ustawienia.
Testowanie urządzenia
Wykonaj test przejścia, aby sprawdzić, czy instalacja zakończyła się pomyślnie: Przejdź powoli przez daleki koniec zakresu wykrywania. Upewnij się, że nastąpiło wykrycie.
Tryb testu przejścia trwa 5 minut po zamknięciu śruby sabotażowej.
Wyświetlacz LED
| Funkcja | Wskaźnik stanu LED |
| Tamper open (otwarty sabotaż) | Zielony: Włączony przez 0,3 sekundy co 30 sekund |
| PIR sensitivity level setting (ustawienie poziomu czułości PIR) | Zielony: Miga 1-3 razy w zależności od wybranego poziomu |
| Alarm detection (wykrycie alarmu) | Czerwony: Włączony przez 2 sekundy |
| Booting/Tamper close (uruchamianie/zamknięcie sabotażu) | Zielone/Czerwone naprzemienne błyski przez 30 sekund |
| Anti-mask detection (wykrycie antymaski) | Pomarańczowy: Miga ON/OFF 3 razy co 60 sekund |
Specyfikacja techniczna
| Numer modelu | NV35MX |
| Typ czujnika podczerwieni | 2 podwójne elementy |
| Zasięg wykrywania | Tryb PET Immunity (odporność na zwierzęta): 7,5 m x 2 m (25 x 7 stóp). Tryb Sharp: 10 x 2 m (33 x 7 stóp) |
| Super odporność na zwierzęta | Wielkość zwierzęcia około 50 cm |
| Anti- mask (antymaska) | Aktywna detekcja IR dla blokowania 30 cm i rozpylonej cieczy |
| Napięcie wejściowe | Od 10 do 15 VDC |
| Pobór prądu | Typowy: 15mA Maksymalny: 19,2mA |
| Kompatybilność | Systemy EVO |
| Ochrona zewnętrzna | IP54 |
| Temperatura pracy | -35°C do +50°C |
| Wilgotność względna | 95% bez kondensacji |
| Wymiary | 12,3 x 6,1 x 4,3 cm (4,8 x 2,4 x 1,7 cala) |
| Certyfikaty | CE, EN50131-2-2 Grade 3, Class IV |
| Waga | 100g / 0.2 lb |
Wzór wiązki
Tryb PET
Tryb SHARP
Widok z góry
Instalacja w trybie odporności na zwierzęta
Powiadomienia
Zmiany lub modyfikacje tego sprzętu, które nie zostały wyraźnie zatwierdzone przez stronę odpowiedzialną za zgodność (Paradox Security Systems Ltd.), mogą unieważnić prawo użytkownika do obsługi sprzętu.
Gwarancja
Ograniczona gwarancja znajduje się na stronie internetowej www.paradox.com/terms.
Patenty
Korzystanie z produktu Paradox oznacza akceptację tych warunków. Mogą obowiązywać następujące patenty amerykańskie 5,886,632 i 6,215,399. Mogą obowiązywać inne patenty kanadyjskie i międzynarodowe.
Wydrukowano w Kanadzie 08/2015
Referencje
Pobierz instrukcję
Tutaj możesz pobrać pełną wersję instrukcji w formacie pdf, może ona zawierać dodatkowe instrukcje bezpieczeństwa, informacje o gwarancji, przepisy FCC itp.
