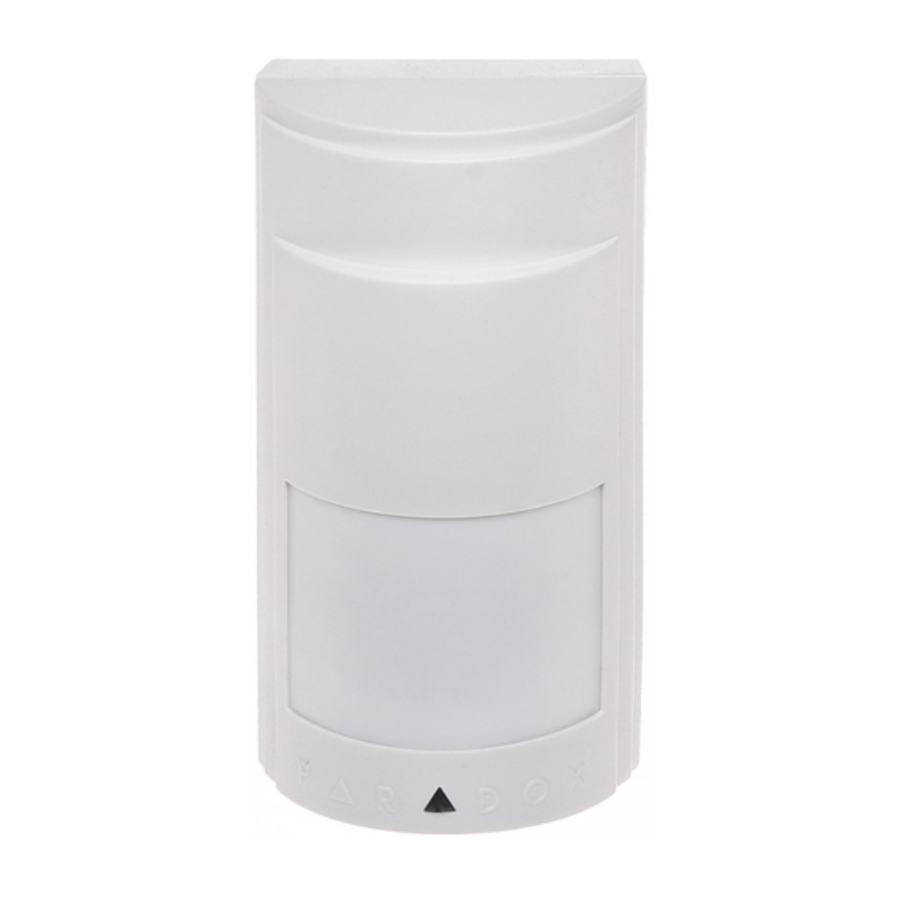

Paradox Omnia OMN-PMD1 - Instrukcja obsługi bezprzewodowego czujnika ruchu

Funkcje

Wybrałeś jeden z najbardziej zaawansowanych bezprzewodowych czujników ruchu dostępnych obecnie na rynku. Każdy bezprzewodowy czujnik ruchu jest w 100% testowany pod względem kontroli jakości przy użyciu skomputeryzowanego sprzętu testującego, co gwarantuje prawidłowe działanie i trwałość urządzenia. Bezprzewodowy czujnik ruchu OMN-PMD1 zawiera następujące funkcje:

• Podwójny prostokątny element czujnika
• Automatyczne przetwarzanie sygnału impulsowego (opatentowane)
• Automatyczna kompensacja temperatury
• Standardowy obiektyw "No Dead Zone" ("Bez martwej strefy")
• Wskaźnik LED niskiego poziomu baterii / transmisji sygnału / alarmu
• Wbudowana antena
• Przełącznik sabotażowy
• Trzy baterie alkaliczne "AA" (w zestawie)
• Zasięg: 500 stóp (150 m)

MIEJSCE INSTALACJI

Używając standardowego obiektywu Paradox® na zalecanej wysokości instalacji 7 stóp (2 m) ±10%, Omnia OMN-PMD1 zapewni pełne pokrycie od 4 stóp (1 m) do 45 stóp (14 m), bez żadnych martwych stref (patrz rysunek 2 na odwrocie). Podczas instalowania nadajników należy upewnić się, że między każdym nadajnikiem jest co najmniej 1 stopa (30 cm) i 5 stóp (2 m) między nadajnikami a odbiornikiem. Unikaj umieszczania czujnika ruchu w pobliżu potencjalnych źródeł zakłóceń, takich jak: powierzchnie odbijające światło, bezpośredni przepływ powietrza z otworów wentylacyjnych, wentylatory, okna, źródła pary/oparów oleju oraz obiekty powodujące zmiany temperatury, takie jak grzejniki, lodówki, piekarniki i źródła światła podczerwonego.

WYMIANA OBIEKTYWU

Rysunek 1

Nie dotykaj powierzchni czujnika; może to spowodować nieprawidłowe działanie czujnika ruchu. W razie potrzeby wyczyść powierzchnię czujnika czystym alkoholem za pomocą miękkiej szmatki.

Czujnik ruchu jest wyposażony w standardowy obiektyw Paradox "no dead zone" ("bez martwej strefy") WA-1.
Więcej informacji na temat pełnej gamy obiektywów Paradox można znaleźć na naszej stronie internetowej www.paradox.ca. Jeśli wymagany jest inny wzór obiektywu, wybierz żądany obiektyw i wykonaj następujące czynności, odnosząc się do rysunku 1:

1. Zdejmij przednią pokrywę detektora (1), delikatnie wciskając śrubokrętem kołek pokrywy (11).
2. Wyciągnij ramkę (3), lekko naciskając kołki ramki (4) i (5).
3. Wyjmij obiektyw (2) i wymień go na alternatywny obiektyw (Uwaga: gdy nowy obiektyw jest prawidłowo zainstalowany, rowki powinny znajdować się wewnątrz ramki, a numer katalogowy obiektywu na górze).
4. Sprawdź, czy obiektyw jest wyśrodkowany i załóż ramkę, lekko wciskając ją na miejsce.

TEST SIŁY SYGNAŁU

Aby zweryfikować odbiór sygnału czujnika ruchu przez odbiornik, przed sfinalizowaniem instalacji czujnika ruchu należy wykonać test siły sygnału zgodnie z opisem w instrukcji obsługi i instalacji modułu odbiornika bezprzewodowego Omnia. Przed wykonaniem testu upewnij się, że baterie zostały włożone do komory baterii

aby zasilić detektor. Sprawdź również, czy czujnik ruchu został przypisany do strefy zgodnie z instrukcjami zawartymi w instrukcji obsługi i instalacji modułu odbiornika bezprzewodowego Omnia. Jeśli transmisja jest słaba, przeniesienie nadajnika o kilka cali może znacznie poprawić odbiór.

MONTAŻ

Unikaj zginania, cięcia lub zmiany anteny oraz montowania detektora w pobliżu lub na metalu, ponieważ może to wpłynąć na transmisję sygnału.

Montaż narożny

Ostrożnie wyjmij płytkę drukowaną, poluzowując śrubę płytki drukowanej (6) i wywierć lub wybij otwory A, B, C i D z tylnej plastikowej obudowy. Przykręć tylną plastikową obudowę do miejsca instalacji i przykręć płytkę drukowaną z powrotem na miejsce.

Montaż na płaskiej powierzchni

Ostrożnie wyjmij płytkę drukowaną, poluzowując śrubę płytki drukowanej (6) i wywierć lub wybij otwory E, F, G i H z tylnej plastikowej obudowy (patrz rysunek 3 na odwrocie). Przykręć tylną plastikową obudowę do miejsca instalacji i przykręć płytkę drukowaną z powrotem na miejsce.

ZWORKI

Te czujniki ruchu są wyposażone w cztery zworki służące do ustawiania trybów pracy czujnika ruchu. W poniższych instrukcjach, odwołując się do ustawień zworek, zapoznaj się z rysunkiem 1, aby zobaczyć lokalizacje zworek.

Po zmianie ustawień zworek należy zresetować urządzenie. Aby zresetować urządzenie, wyjmij baterie, naciśnij i zwolnij przełącznik sabotażowy (patrz rysunek 1) i odczekaj 60 sekund. Włóż ponownie baterie, sprawdzając prawidłową polaryzację.

JP1 - Wartość czasu nadzoru Check-in
ON (domyślnie) = 12
OFF = 6

JP2 - Podstawowy czas nadzoru Check-in
ON (domyślnie) = godziny
OFF = minuty

Na przykład, aby uzyskać czas nadzoru Check-in

Timer 6 minut, ustaw JP1 = OFF i JP2 = OFF.

Użyj tego samego ustawienia nadzoru, co w module odbiornika bezprzewodowego Omnia.

JP3 - Ustawienie czułości
ON = (Niska czułość) W trybie "2-6" ilość ruchu wymagana do wygenerowania alarmu jest podwojona. Korzystanie z trybu 2-6 jest zalecane w obszarach, w których występowanie fałszywych alarmów może być większe.
OFF(domyślnie) = (Wysoka czułość) W trybie "1-3" nie powinieneś być w stanie przekroczyć więcej niż jednej pełnej strefy (składającej się z dwóch wiązek - lewego i prawego elementu wykrywającego czujnika) w obszarze pokrycia przy jakimkolwiek ruchu. Użyj tego ustawienia dla większości instalacji.

JP4 - Tryb szybki/wolny
ON (domyślnie) = "Tryb szybki" ("Fast Mode") jest zalecany dla większości instalacji.
OFF = "Tryb wolny" ("Slow Mode") jest sugerowany w obszarach, w których występowanie fałszywych alarmów może być większe.

JP5 - LED ON/OFF (patrz poniżej)
ON (domyślnie) = LED aktywowana
OFF = LED dezaktywowana

CZERWONY WSKAŹNIK LED

Czerwona dioda LED wskazuje:

Alarm

Czerwona dioda LED (9) zaświeci się na 2 sekundy, gdy czujnik ruchu wykryje jakikolwiek ruch.

Niski poziom baterii

Czujnik ruchu wykonuje test baterii co 12 godzin, a jeśli podczas tego testu zostanie wykryte napięcie baterii 3,1 V lub niższe, czerwona dioda LED będzie migać w 5-sekundowych odstępach.

Transmisja sygnału

Czerwona dioda LED będzie szybko migać, gdy czujnik ruchu przesyła sygnał do odbiornika.

ZASILANIE BEZPRZEWODOWEGO CZUJNIKA

Sprawdzając prawidłową polaryzację, włóż trzy baterie alkaliczne "AA" do komory baterii czujnika ruchu (7). Aby wymienić baterie, wyjmij stare baterie, a następnie naciśnij i zwolnij przełącznik sabotażowy i odczekaj 60 sekund, aby ponownie zainicjować urządzenie. Włóż nowe baterie, sprawdzając prawidłową polaryzację.

Po włożeniu baterii do czujnika ruchu rozpocznie się sekwencja włączania (trwająca 10-20 sekund), podczas której czujnik nie wykryje otwartej strefy ani sabotażu.

OPROGRAMOWANIE ALIVE

Aby oszczędzać energię baterii, po przesłaniu sygnału otwartej strefy i alarmu (dioda LED świeci się przez 2 sekundy), czujnik ruchu przejdzie w tryb oszczędzania energii, w którym nie będzie przesyłał żadnych sygnałów alarmowych przez około 5 minut. Dzięki oprogramowaniu Alive czujnika ruchu czerwona dioda LED będzie nadal migać, wskazując wykrycie, nawet w trybie oszczędzania energii. Po zakończeniu pięciominutowego trybu oszczędzania energii czujnik ruchu powraca do normalnego działania.

UWAGA: Jeśli pokrywa czujnika zostanie zdjęta, a następnie założona ponownie w trybie oszczędzania energii, pierwsze wykrycie spowoduje wyzwolenie sygnału alarmowego.

Specyfikacje

AUTOMATYCZNA KOMPENSACJA TEMPERATURY

Te czujniki ruchu są wyposażone w "automatyczną kompensację temperatury", która dostosowuje wzmocnienie wzmacniacza, aby utrzymać poziomy pokrycia w szerokim zakresie temperatur.

AUTOMATYCZNE PRZETWARZANIE SYGNAŁU IMPULSOWEGO

Opatentowane Auto Pulse Signal Processing™ zapewnia zmienną częstotliwość zliczania impulsów w odpowiedzi na kształt, siłę i szerokość sygnału. Czujnik ruchu natychmiast wygeneruje alarm dla bardzo silnych sygnałów lub automatycznie przełączy się na zliczanie impulsów, gdy sygnały staną się słabsze. Czujnik ruchu umożliwia bardzo wysoką częstotliwość zliczania impulsów (do 6 lub więcej) w obecności sygnałów o niskim poziomie. Zwykłe czujniki ruchu ze stałą liczbą impulsów nie mogą zapewnić tej wysokiej częstotliwości zliczania impulsów ze względu na dużą utratę wykrywalności przy dowolnej częstotliwości zliczania impulsów wyższej niż 3.

GWARANCJA

Sprzedawca gwarantuje, że jego produkty są wolne od wad materiałowych i wykonawczych przy normalnym użytkowaniu przez okres jednego roku. Z wyjątkiem przypadków wyraźnie określonych w niniejszym dokumencie, wszelkie wyraźne lub dorozumiane gwarancje, ustawowe lub inne, w tym między innymi wszelkie dorozumiane gwarancje przydatności handlowej i przydatności do określonego celu, są wyraźnie wyłączone.

Uwaga: Gwarancja nie obejmuje baterii alkalicznych dostarczonych z urządzeniem.

Auto Pulse Signal Processing:
Patent #5077-549 (U.S.)
Patent #1-302-541 (CAN)
Obiektyw LODIFF®: Patent #4,787,722 (U.S.)
LODIFF® zarejestrowany znak towarowy Fresnel Technologies Inc.
