Paradox NV35MR - Manuali i Detektorit të Dyfishtë me Anti-Maskim dhe Imunitet ndaj Kafshëve shtëpiake

Përmbajtja

1 Përshkrimi i Përgjithshëm NV35MR
2 Instalimi i Rekomanduar për Kafshët shtëpiake (ju lutemi lexoni)
3 Instalimi i NV35MR
4 Testimi i NV35MR
5 Modeli i Rrezes
6 Ekrani LED
7 Specifikimet Teknike
8 Shkarko manual
9 Në Gjuhë të Tjera

Përshkrimi i Përgjithshëm NV35MR

Faleminderit që zgjodhët NV35MR Wireless për nevojat tuaja profesionale të mbrojtjes. Versioni NV35MR wireless me Bandë të Dyfishtë do t'ju ofrojë mbrojtjen më të avancuar të dritareve dhe dyerve rrëshqitëse, qoftë në modalitetin Imun ndaj Kafshëve shtëpiake ose në modalitetin Sharp (i Mprehtë). Nëse keni ndonjë koment, ju lutemi na shkruani në Paradox.com/products/feedback.

Instalimi i Rekomanduar për Kafshët shtëpiake (ju lutemi lexoni)

NV35MR është projektuar të instalohet brenda kornizës së dritareve dhe dyerve kur instalohet jashtë. Kjo do të sigurojë performancën më të mirë kundër alarmeve të rreme kur kafshët shtëpiake të rastësishme si zogjtë, macet dhe qentë e vegjël hyjnë në pragun e dritares. Metoda të tjera instalimi mund të përdoren me NV35MR siç është mbrojtja e trarëve të murit, por nëse instalohet jashtë kornizës, imuniteti i tij ndaj kafshëve shtëpiake mund të komprometohet.

Instalimi i NV35MR

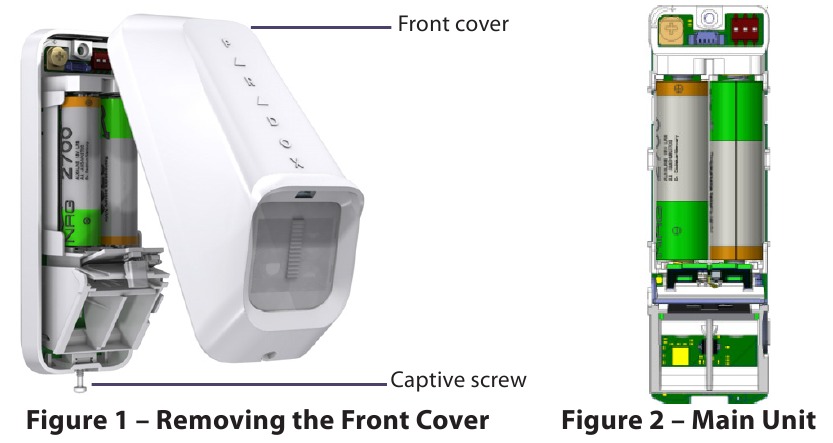

Hiqeni kapakun e përparmë - hapeni vidën Captive (e fiksuar).

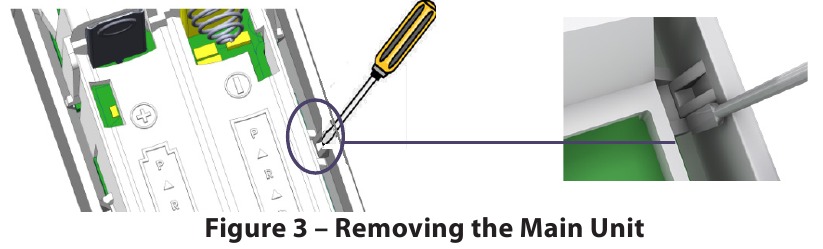

Hiqeni Njësinë Kryesore: hapni dy mekanizmat e kyçjes me kapëse në secilën anë të kapakut të pasmë që lidh Njësinë Kryesore me kapakun e pasmë siç shfaqet më poshtë. Pastaj hiqeni Njësinë Kryesore.

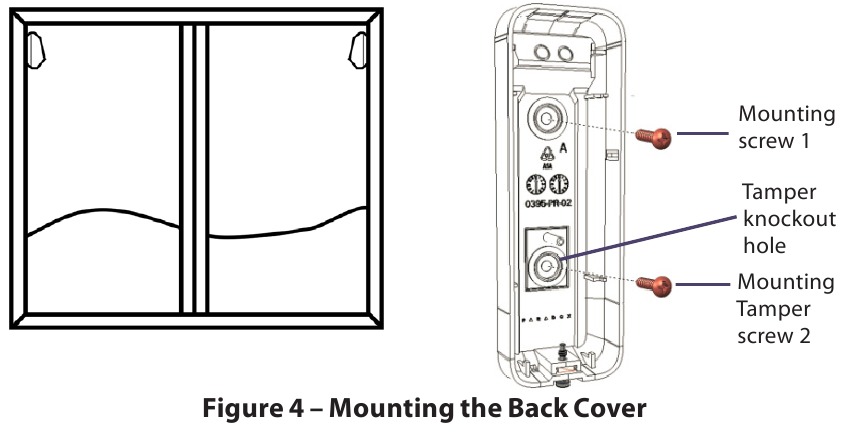

Montoni kapakun e pasmë të NV35MR në kornizën e dritares ose në mur duke përdorur vida.

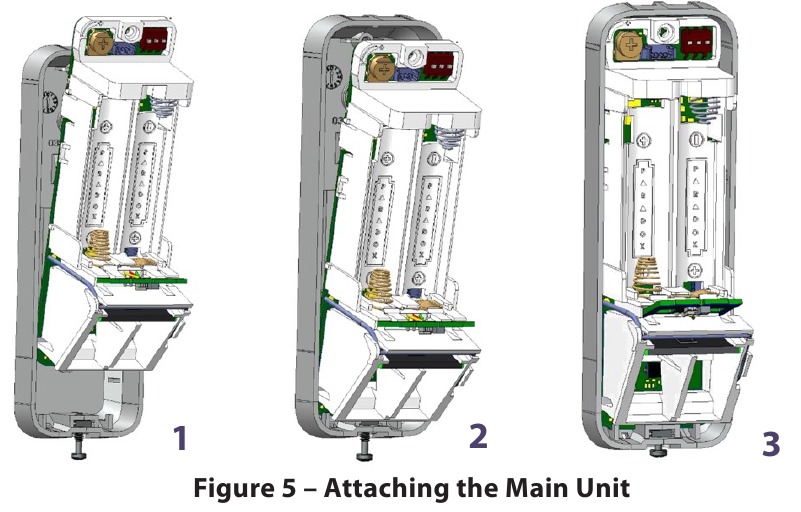

Bashkangjitni Njësinë Kryesore në kapakun e pasmë - sigurohuni që kyçet të mbyllen me kapëse.
Vendosni dy bateri AA.

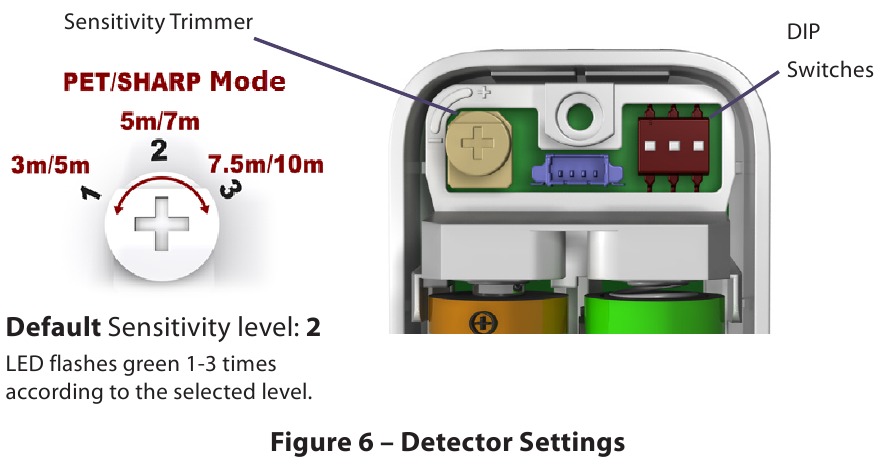

Vendosni cilësimet e mëposhtme të Detektorit sipas kërkesave.

Tabela e mëposhtme shfaq cilësimet e Dip Switch (Çelësit Dip).

Tabela 1: Funksionaliteti i Çelësit DIP

Numri i Çelësit Dip	Funksioni	Përshkrimi i Modalitetit
1	LED	ON (Ndezur): LED ndezur (parazgjedhur) OFF (Fikur): LED fikur
2	Modaliteti PET Immunity/SHARP (Imuniteti ndaj Kafshëve shtëpiake/i Mprehtë)	ON (Ndezur): Modaliteti PET Immunity (Imuniteti ndaj Kafshëve shtëpiake) (parazgjedhur) OFF (Fikur): Modaliteti SHARP (i Mprehtë)
3*	RF	ON (Ndezur): 433.92 MHz * (parazgjedhur) OFF (Fikur): 868.35 MHz - e zbatueshme vetëm për versionet e BE-së

* Për SHBA dhe Kanada: Frekuenca 433MHz është vendosur nga prodhuesi dhe nuk mund të modifikohet.

Rivendosni kapakun e përparmë dhe mbyllni vidën Captive (e fiksuar).

Mos e errësoni fushën e shikimit të detektorit.

Testimi i NV35MR

Kryeni një Walk-Test (Test Gjatë Ecjes) për të testuar instalimin e suksesshëm: Ecni ngadalë nëpër skajin e largët të intervalit të zbulimit dhe sigurohuni për zbulimin.
Modaliteti i testit të ecjes zgjat 5 minuta pasi të jetë mbyllur vida e tamperit.

Modeli i Rrezes

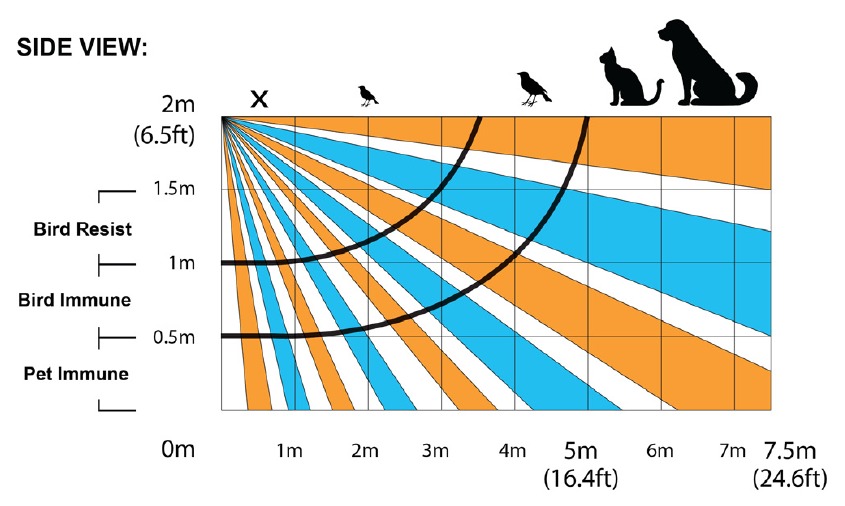

Modaliteti PET (Kafshë shtëpiake)

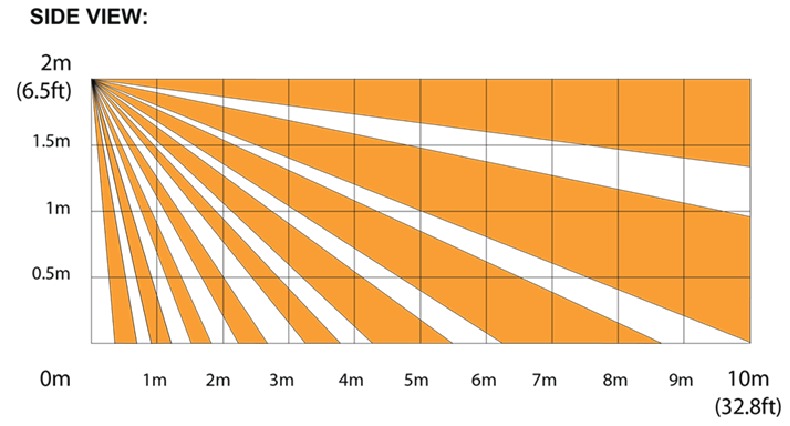

Modaliteti SHARP (i Mprehtë)

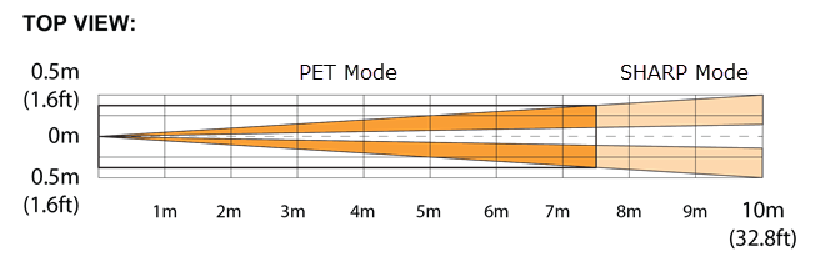

Pamja e Sipërme

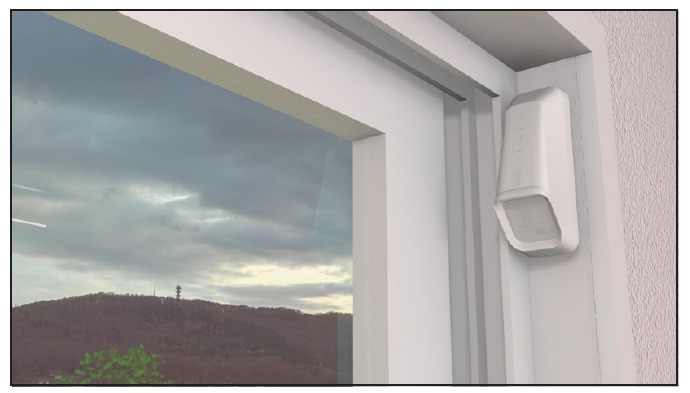

Instalimi i Modalitetit PET Immunity (Imuniteti ndaj Kafshëve shtëpiake)

Ekrani LED

Veçoria	Treguesi i Statusit LED
Tamper i hapur	Jeshile: Ndezur për 0.3 sekonda çdo 30 sekonda
Vendosja e nivelit të ndjeshmërisë PIR	Jeshile: Ndez 1-3 herë sipas nivelit të zgjedhur
Zbulimi i alarmit	E kuqe: Ndezur për 2 sekonda Modaliteti Power Save (Kursim i Energjisë): E kuqe pulson
Booting/Tamper i mbyllur	Pulsime alternative jeshile/e kuqe për 30 sekonda
Zbulimi i anti-maskimit	Portokalli: Pulson ON/OFF (Ndezur/Fikur) 3 herë çdo 60 sekonda

Specifikimet Teknike

Numri i Modelit	NV35MR
Lloji i sensorit infra të kuq	2 elemente të dyfishta
Intervali i zbulimit	Modaliteti PET Immunity (Imuniteti ndaj Kafshëve shtëpiake): 7.5m x 2m (25 x 7 ft) Modaliteti Sharp (i Mprehtë): 10 x 2m (33 x 7 ft)
Super Pet Immunity (Imunitet Super ndaj Kafshëve shtëpiake)	Madhësia e kafshës shtëpiake afërsisht 50cm
Anti-maskim	Zbulim aktiv IR për bllokimin e 30cm dhe lëng të spërkatur
Tensioni i hyrjes	3VDC=2 x1.5VDC Bateri Alkaline AA
Konsumi aktual	40µA në Standby (Gjendje gatishmërie) 30mA në Alarm/Transmetim RF
Jetëgjatësia e baterisë	3 vjet përdorim tipik
Sinjali i tensionit të ulët të baterisë	2.5V
Pajtueshmëria	Sistemet RTX3 dhe Magellan
Mbrojtje e jashtme	IP54
Temperatura e funksionimit	-35°c deri në +50°c
Lagështia relative	95% pa kondensim
Frekuenca RF	Dual Band (Bandë e Dyfishtë): 433.92 MHz /868.35 MHz *Për SHBA dhe Kanada, përdoret vetëm 433.92 MHz*
Përmasat	12.3 x 6.1 x 4.3 cm (4.8 x 2.4 x 1.7 in.)
Pesha	100g / 0.2 lb
Certifikimet	CE, EN50131-2-2 Grade 2, Class IV EN 50131-6 Type C Certification Body (Organi i Certifikimit): Applica Test & Certification
